ПБ 03-278-99, часть 2

• часть 1
• часть 2
• часть 3
• часть 4

1.13.11. Испытаниям на статический изгиб стыковых соединений листов и труб толщиной 3 мм и выше подлежат 4 образца, из которых 2 образца подлежат изгибу со стороны усиления шва (рис.7а), а другие 2 образца - со стороны корня шва (рис.7б). При толщине листов и стенок труб 12 мм и выше допускается выполнять испытание образцов «на ребро» (боковой изгиб) согласно рис.7в. При этом испытаниям подлежат не менее 4 образцов.

1.13.12. Металлографическому исследованию макроструктуры подвергают образцы (шлифы), вырезанные из угловых соединений

Контроль выполняют с целью выявления возможных внутренних дефектов (трещин, непроваров, пор, шлаковых и неметаллических включений и др.), а также для установления размеров дефектов и глубины проплавления шва. Контроль производят путем исследования поверхности шлифа, вырезанного поперек сварного шва. Контролируемая поверхность должна включать сечение шва с зоной термического влияния и прилегающим к ней участком основного металла. При металлографическом исследовании контролю подлежит одна сторона шлифа.

Металлографические исследования угловых швов должны выполняться на шлифах, вырезаемых из контрольного соединения равномерно по длине (периметру) сварного шва. Вырезку шлифов из контрольных соединений, выполненных в положениях В1 и В2 (рис 2), следует производить таким образом, чтобы ими были представлены участки шва, сваренные в нижнем вертикальном и потолочном положениях.

1.13.13. Испытания на излом выполняют с целью выявления возможных внутренних дефектов в сечении шва в месте его излома.

1.13.14. Вырезку заготовок для изготовления образцов для механических испытаний, металлографических исследований, измерений твердости и испытаний на излом производят механическим путем режущим или абразивным инструментом. Допускается вырезку заготовок выполнять плазменной или газовой резкой при условии последующей механической обработки заготовок в зоне резки на глубину не менее 2 мм. Краевые участки стыкового и таврового контрольных сварных соединении пластин, выполненных ручными способами сварки, длиной не менее 25 мм подлежат удалению (рис. 8 и 9).

При автоматической и механизированной сварке в среде защитных газов и порошковой проволокой при толщине металла более 10 мм, автоматической сварке под флюсом, электрошлаковой сварке длину краевых участков принимать в соответствии с указаниями ГОСТ 6996.

Примечание. Заготовки образцов для испытании на излом, имеющие надрез по боковым поверхностям глубиной 5 мм, разрешается не обрабатывать механическим путем после плазменной и газовой резки.

1.13.15. При изготовлении образцов для испытании на изгиб усиление шва с наружной и внутренней стороны следует удалять механическим путем. На образцах для испытаний на излом усиление шва допускается не удалять.

Перед изготовлением образцов для испытаний на изгиб и испытаний на излом остающаяся стальная подкладка в контрольных сварных соединениях, выполненных с подкладкой, должна быть удалена.

1.13.16. Испытаниям на излом подвергают всю длину стыкового и углового контрольных сварных соединений листов (без краевых участков длиной 25 мм, удаляемых при вырезке заготовок) и труб.

1.13.17. На образцах при испытании на излом разрешается выполнять надрез глубиной до 1 мм со стороны противоположной месту приложения изгибающей нагрузки.

1.13.18. Для испытаний на излом из контрольного стыкового соединения листов (рис.8а) вырезают образцы для испытании шириной 50 мм. При необходимости разрешается удалять усиление шва. В образцах на обоих концах сварного шва делают надрезы глубиной до 5 мм (рис.8б) и шириной 2 мм для улучшения условий разрушений наплавленного металла.

При односторонней сварке соединения без подкладки, половину всех образцов следует изгибать со стороны усиления (рис.8г), а другую половину - со стороны корня шва (рис.8д).

1.13.19. При испытании на излом угловых контрольных сварных соединений листов контрольный образец после удаления краевых частей (рис. 9а) испытывают либо целиком, либо разрезают на несколько отдельных контрольных образцов шириной не менее 40 мм. Положение образца при испытании показано на рис. 9б.

1.13.20. При испытании на излом стыкового контрольного сварного соединения труб (рис.10 а) из него вырезают образцы для испытании шириной 50 мм. При этом количество образцов для испытании должно быть не менее 4. Если диаметр трубы контрольного соединения не позволяет вырезать минимальное количество образцов (4 шт.), испытанию подвергают 2 и более контрольных соединений. При необходимости разрешается удалять усиление шва. В образцах на обоих концах сварного шва делают надрезы глубиной до 5 мм (рис.10 б).

При односторонней сварке шва без подкладки половину образцов следует изгибать со стороны усиления шва (рис.10в), а другую половину - со стороны корня шва (рис. 10г)

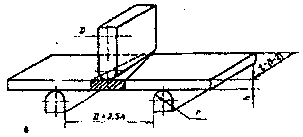

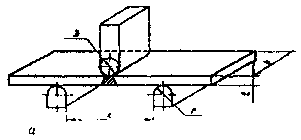

Рис.7. Схемы испытаний на статический изгиб со стороны усиления шва (а), со стороны корня шва (б) и на боковой изгиб - изгиб "на ребро" (в) образцов из контрольных стыковых сварных соединений листов и труб:

D - диаметр пуансона, L - длина образца;

b = 1,5t, но не менее 20 мм; D = 2t или D = 2h; r=t, но не более 25 мм;

К £ D+3t; L=D+3h

Рис.8. Схемы вырезки (а), виды (б, в) и схемы испытаний на излом со стороны корня (г) и со стороны усиления шва (д) образцов из стыковых контрольных сварных соединений листов

Рис.9. Схемы вырезки (а) и испытаний (б) на излом образцов из таврового контрольного сварного соединения листов

Рис. 10. Схемы вырезки (а), вид (б) и схемы испытаний на излом со стороны корня шва (в) и со стороны усиления шва (г) образцов из стыкового контрольного сварного соединения труб

1.13.21. По результатам контроля каждым методом должно оформляться заключение (акт, протокол).

1.14. Оценка качества контрольных сварных соединений.

1.14.1. Оценку качества контрольных сварных соединений выполняют по нормам, установленным действующими нормативными документами Госгортехнадзора России и указанным в заявке на проведение аттестации.

1.14.2. Качество контрольных сварных соединений считают неудовлетворительным, если при контроле каким-либо методом будут выявлены недопустимые внутренние или наружные дефекты.

1.14.3. После испытания на излом выполняют визуальный контроль качества сварного соединения в зоне излома. Визуальный контроль выполняют с применением оптических приборов (луп, микроскопов) с 4-20 - кратным увеличением. По результатам контроля делают оценку качества сварки контрольного сварного соединения в соответствии с нормами на радиографический контроль.

1.14.4. В тех случаях, когда контрольное сварное соединение не удовлетворяет требованиям норм, установленным действующими нормативными документами, и причиной низкого качества являются факторы, не связанные с квалификацией сварщика, сварщик может быть допущен к сварке нового контрольного сварного соединения (комплекта контрольных соединений). При этом качество основного и сварочных материалов должны быть предварительно проверены членом аттестационной комиссии.

1.14.5. Дополнительные испытания образцов, изготовленных из контрольного соединения, разрешается проводить в следующих случаях:

а) один образец не выдержал испытаний на статический изгиб (сплющивание). В этом случае дополнительным испытаниям подвергают два образца, выполненных из того же контрольного соединения, из которого были изготовлены образцы при первичном испытании или из вновь сваренных контрольных соединений.

б) в разрушенном при испытании на излом одном образце имеют место дефекты. Дополнительным испытаниям подвергаются 2 образца. Образцы изготавливают из вновь сваренного контрольного сварного соединения. Схема испытаний должна соответствовать той, по которой испытывался образец, в котором выявлены дефекты.

в) не выдерживает испытание на излом или сплющивание сварное соединение труб. Сварщик должен выполнить дополнительные контрольные сварные соединения в том же пространственном положении, что и первое, из которых вырезают для испытаний на излом или сплющивание удвоенное количество образцов.

г) при исследовании макроструктуры на одном из шлифов выявлены недопустимые дефекты. Разрешается дополнительно проконтролировать 2 шлифа, изготовленных аналогично указанному в подпункте а) данного пункта.

1.14.6. Если один из дополнительных образцов не удовлетворяет требованиям настоящих Правил, комиссия должна выяснить причину несоответствия.

1.15. Область распространения аттестации.

1.15.1. Способ сварки.

Практический экзамен проводят по одному способу сварки. Изменение способа сварки требует проведения нового экзамена. Однако сварщик при аттестации может подтвердить свою профессиональную подготовку по более чем одному способу сварки при условии выполнения им отдельных контрольных сварных соединений каждым способом сварки.

При аттестации сварщика на право выполнения сварных соединений изделий комбинированным методом сварки, например, корневой слой одностороннего шва без подкладки выполняют аргонодуговой сваркой неплавящимся электродом с присадкой, а заполнение разделки производят ручной дуговой сваркой. Практический экзамен разрешается проводить по одному из следующих вариантов:

а) сварщик выполняет корневую часть контрольного сварного соединения аргонодуговой сваркой неплавящимся электродом с присадочной проволокой без подкладки, а последующие валики (слои) шва - ручной дуговой сваркой;

б) сварщик выполняет отдельные контрольные сварные соединения аргонодуговой сваркой неплавящимся электродом с присадочной проволокой без подкладки и ручной дуговой сваркой на подкладке или с подваркой корня шва с обратной стороны.

При аттестации по варианту б) сварщик должен выполнить на все сечение контрольные сварные соединения каждым способом сварки. Выбор образцов для контрольных соединений по толщине и диаметру производит аттестационная комиссия в соответствии с аттестационной заявкой, требованиями нормативных документов, указанных в заявке, а также с учетом области распространения аттестации, приведенной в табл. 6 и 7. При этом сварщик допускается как к сварке отдельно каждым из применяемых способов сварки, так и к комбинированной сварке. Аналогично выполняют аттестацию и для других вариантов комбинированной сварки.

1.15.2. Виды сварных соединений и наплавок.

Область распространения аттестации по сварке деталей с различными видами стыковых сварных соединений приведена в табл. 9. Необходимо учитывать следующие положения:

а) аттестация по сварке стыковых сварных соединений труб распространяется на сварку стыковых сварных соединений листов;

б) аттестация по сварке стыковых сварных соединений листов во всех пространственных положениях распространяется на сварку неповоротных стыковых сварных соединений труб с наружным диаметром 500 мм и более;

в) аттестация по сварке стыковых сварных соединений листов в нижнем (Н1) или в горизонтальном (Г) положениях, а также угловых сварных соединений листов «в лодочку» (Н1) с полным проваром или без него распространяется на сварку стыковых и угловых сварных соединений труб с наружным диаметром более 150 мм в тех же положениях;

г) аттестация по сварке стыковых сварных соединений с односторонним швом без подкладки распространяется на стыковые сварные соединения, выполненные односторонней сваркой на подкладке и двусторонней сваркой с зачисткой корня шва и без нее,

д) аттестация по сварке стыковых сварных соединении с односторонним швом на листах или трубах на подкладке распространяется на сварные соединения, выполненные двусторонней сваркой;

е) аттестация по сварке стыковых сварных соединений распространяется на сварку угловых и торцевых сварных соединений при равноценных условиях сварки, а также на предварительную наплавку кромок деталей из сталей соответствующих групп и на исправления дефектов сваркой или наплавкой;

ж) аттестация по двухсторонней сварке без зачистки корня шва распространяется на одностороннюю сварку на подкладке и двустороннюю сварку с зачисткой корня шва;

з) аттестация по сварке стыковых сварных соединений труб без подкладки распространяется на сварку ответвлений труб с учетом области распространения, указанной в табл. 9-13;

и) аттестация на выполнение антикоррозионной наплавки на сталях, выполняемой с подогревом, распространяется на наплавку, выполняемую без подогрева;

к) аттестация по ручной дуговой сварке покрытыми электродами стыковых сварных соединений из стали группы М11 распространяется на ручную дуговую наплавку покрытыми электродами антикоррозионного покрытия на сталях, выполняемую с подогревом или без подогрева.

1.15.3. Группа основного материала.

Область распространения аттестации по сварке деталей из материалов различных групп приведена в табл. 10 и 11.

Аттестация по сварке контрольных соединений деталей из определенной марки материала распространяется на все марки материала, входящие в одну группу с основным материалом контрольного соединения.

Для материала, не вошедшего в группы, приведенные в табл.4, должна проводиться отдельная аттестация, которая распространяется на сварку деталей только из этого материала.

Для материалов импортного производства допускается по согласованию с Госгортехнадзором России и специализированной научно- исследовательской организацией распространять аттестацию сварщиков на этот материал, если сварщики ранее были аттестованы на сварку аналогичного материала, приведенного в табл.5.

1.15.4. Присадочные материалы, газы и флюсы. Результат аттестации сварщика, выполнявшего сварку контрольного соединения с применением сварочных материалов (сварочная проволока, лента, защитные газы или смесь газов, флюсы и др.) определенных марок, распространяется на сварку этим же способом с использованием всех сварочных материалов, которые в соответствии с требованиями нормативных документов на сварку, согласованных с Госгортехнадзором России, включены в одну группу с материалами, примененными при выполнении контрольного сварного соединения и предназначенными для сварки деталей из конкретной группы основных материалов

1.15.5. Сварочные электроды. Область распространения аттестации на допуск к ручной дуговой сварке электродами с одним видом покрытия распространяется на допуск к сварке электродами с другими видами покрытий в соответствии с табл. 12.

Расшифровка условных обозначений видов покрытий электродов для ручной дуговой сварки приведена в п. 1.11.5.

Таблица 9. Область распространения аттестации при сварке стыковых сварных соединений

Пояснение обозначений:

1) см. п 1.15.2.б и 1.15.2.в;

* - вид контрольного сварного соединения; х - вид соединения, на которое распространяются результаты аттестации;

- - вид соединения, на которое не распространяются результаты аттестации;

Здесь и далее (см. табл. 9-13) область распространения аттестации (знак «х») определяют по горизонтальной строке.

Таблица 10. Область распространения аттестации в зависимости от группы основных материалов

Пояснение обозначений:

1) При условии применения аустенитного присадочного материала, предназначенного согласно требованиям нормативных документов для сварки материалов группы М11 с материалами групп М01...М05;

* - группа материала контрольного сварного соединения;

х - группа материала, на которую распространяется результат аттестации;

- - группа материала, на которую не распространяется результат аттестации.

Примечание. Таблица действительна лишь в том случае, если основной материал деталей контрольного соединения, отмеченный знаком «*», и присадочный материал (электроды, проволока) относятся к одной группе материалов.

1.15.6. Размеры контрольного сварного соединения. Область распространения аттестации в зависимости от толщины листов и толщины стенки труб, а также от диаметра свариваемых деталей приведена в табл. 6 и 7.

Аттестация по электрошлаковой и электронно-лучевой сварке распространяется на сварку деталей, толщина которых отличается от фактической толщины выполненного контрольного сварного соединения не более чем на 25%.

1.15.7. Положение контрольного соединения при сварке.

Область распространения аттестации в зависимости от положения контрольного соединения (свариваемых деталей) при сварке приведена в табл. 13.

При сварке контрольного углового (таврового) соединения двух труб, труб с пластинами или пластин необходимо учитывать диаметр и/или толщину привариваемой детали (штуцера, патрубка, трубы, пластины).

Таблица 11. Область распространения аттестации для соединений материалов различных групп

Пояснение обозначений :

* - при сварке деталей из материалов различных групп присадочный материал должен соответствовать группе основного материала контрольного соединения;

** - при условии применения аустенитного присадочного материала, предназначенного согласно требованиям нормативных документов для сварки материалов группы М11 с материалами групп М01...М05.

Таблица 12. Область распространения аттестации по сварке в зависимости от вида покрытия электродов

Пояснение обозначений :

1) - результат аттестации действителен только для вида покрытия электрода, используемого при сварке контрольного соединения,

* - виды покрытия электродов, которые использованы при сварке контрольного соединения;

х - вид покрытия электродов, на которое распространяется результат аттестации;

- - вид покрытия электродов, на которое не распространяется результат аттестации.

1.16. Оформление результатов аттестации.

1.16.1. По результатам аттестации на каждого аттестуемого сварщика аттестационная комиссия оформляет протокол аттестации по форме, приведенной в Приложении 5.

К протоколу должны быть приложены акты, заключения или другие документы о результатах контроля качества контрольных сварных соединений (наплавок), заверенные соответствующими контрольными службами.

1.16.2. Протокол аттестации сварщика оформляется в двух экземплярах, подписывается председателем комиссии, членами комиссии и представителем Госгортехнадзора России. Протокол заверяется подписью руководителя и печатью аттестационного центра. Один экземпляр протокола хранится в аттестационном центре, второй экземпляр выдается работодателю.

На основании результатов аттестационных экзаменов аттестационный центр оформляет сварщику отдельные по каждому способу сварки аттестационные удостоверения, форма которых приведена в Приложении 6.

При прохождении дополнительной аттестации сварщику выдается вкладыш к аттестационному удостоверению, форма которого приведена в Приложении 7.

Пример заполнения аттестационного удостоверения сварщика приведен в Приложении 8.

1.16.3. Аттестационное удостоверение теряет силу в следующих случаях:

- истечение срока действия;

- перерыв в работе по сварке более 6 месяцев;

- отрицательное заключение медицинской комиссии;

- при несоответствии качества выполняемых работ квалификационному нормативу.

1.16.4. По истечении первого срока действия аттестационное удостоверение может быть продлено аттестационным центром, проводившим аттестацию и выдавшим аттестационное удостоверение, при следующих условиях:

- ходатайстве с места работы сварщика;

- представлении положительного заключения медицинской комиссии.

Продление срока действия аттестационного удостоверения может быть осуществлено аттестационной комиссией на срок 1 год, но не более двух раз подряд и оформляется протоколом.

1.16.5. Периодическая аттестация в полном объеме проводится по истечении двух сроков действия аттестационного удостоверения.

Приведенные в табл.13 области распространения аттестации при сварке контрольного таврового сварного соединения труб распространяются на сварку тавровых сварных соединений трубы с пластиной.

Таблица 13. Область распространения аттестации в зависимости от пространственного положения сварки контрольного сварного соединения

Обозначения:

* - пространственное положение, в котором проводилась сварка контрольного сварного соединения;

х - пространственное положение, на которое распространяется аттестация;

хх - при диаметре труб более 150мм;

Примечание. Аттестация при сварке двух соединений труб в положениях В1 и Г распространяется на положение Н45.

2. ПОРЯДОК ПРОВЕДЕНИЯ АТТЕСТАЦИИ СПЕЦИАЛИСТОВ СВАРОЧНОГО ПРОИЗВОДСТВА

2.1. При представлении к аттестации специалиста сварочного производства работодатель (заявитель) направляет в аттестационный центр заявку по форме, приведенной в Приложении 9. Для лиц, не подлежащих обязательной аттестации, заявка должна быть согласована с территориальным органом Госгортехнадзора России.

2.2. Объемы теоретических знаний и практических навыков аттестуемого специалиста сварочного производства должны удовлетворять требованиям, приведенным в Приложении 10.

2.3. Аттестация включает в себя проведение трех экзаменов:

- общего;

- специального, включающего практическое задание;

- экзамена на знание правил безопасности Госгортехнадзора России в соответствии с направлениями деятельности аттестуемого лица.

Специалисты с высшим техническим или средним техническим образованием по сварочному производству, работающие по специальности, освобождаются от сдачи общего экзамена.

Экзамен на знание правил безопасности может быть сдан кандидатом заранее в соответствии с установленным Госгортехнадзором России порядком. В этом случае кандидат представляет в АЦ копию протокола проверки знаний.
