Форма 4
ПЕРЕЧЕНЬ
арматуры, входящей в сборочные единицы стальных комплектных технологических линий
|
Номер позиции по чертежу общего вида |
Наименование изделия |
Заводской номер изделия |
Количество изделий |
Номер прилагаемого паспорта завода-изготовителя |
Примечание |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
|
|
Форма 5
АКТ
гидравлического испытания сборочных единиц
Город __________________ "____" _____________ 199____ г.
Завод __________________
Цех ____________________
Мы, нижеподписавшиеся, представитель завода в лице___________________________
________________________________________________________________________________,
(должность, фамилия, имя, отчество)
представитель ОТК завода в лице ___________________________________________________
________________________________________________________________________________
(должность, фамилия, имя, отчество)
составили настоящий акт в том, что произведено испытание на прочность _________________
________________________________________________________________________________
(номер чертежа сборочной единицы)
Рабочее давление
_______________________ МПа (кгс/см
)
Во время испытания изделие находилось в течение ____мин. под пробным давлением
_________________
МПа (кгс/см),
после чего давление было снижено до рабочего
_________________
МПа (кгс/см)
и выдерживалось до конца осмотра изделия.
Во время испытания никаких дефектов, течи, а также падения давления по манометру не обнаружено.
Представители:
завода _______________________ _______________________________
(подпись) (фамилия, и.о.)
ОТК завода ______________________ _______________________________
(подпись) (фамилия, и.о.)
Примечание. Заполняется и прилагается в случае проведения испытаний.
Форма 6
АКТ
ревизии и испытания арматуры
Город __________________ "____" ______________ 199__ г.
Завод __________________
Цех ____________________
Мы, нижеподписавшиеся, представитель завода в лице___________________________
________________________________________________________________________________,
(должность, фамилия, имя, отчество)
представитель ОТК завода в лице ___________________________________________________
________________________________________________________________________________
(должность, фамилия, имя, отчество)
составили настоящий акт в том, что были проведены наружный осмотр, ревизия и испытания
арматуры на прочность и плотность _________________________________________________
________________________________________________________________________________
(наименование арматуры, заводской номер)
Пробное давление
на прочность
______________________ МПа (кгс/см)
на плотность
______________________ МПа (кгс/см)
При ревизии и испытании арматуры дефектов не обнаружено. Арматура считается выдержавшей испытание на прочность и плотность и пригодной для эксплуатации.
Представители:
завода ______________________ _______________________________
(подпись) (фамилия, и.о.)
ОТК завода ______________________ _______________________________
(подпись) (фамилия, и.о.)
Примечание. Заполняется и прилагается в случае проведения испытаний.
Форма 7
СПЕЦИФИКАЦИЯ
(составляется согласно ГОСТ 2.108)
|
Формат
|
Заказ |
Позиция |
Обозначение |
Наименование |
Количество |
Примечание |
|
1
|
2 |
3 |
4 |
5 |
6 |
7 |
|
|
|
|
|
|
|
|
Основная надпись по ГОСТ 2.104
Форма 8
ЗАКЛЮЧЕНИЕ
Сборочные единицы технологического трубопровода № ______ изготовлены и испытаны в полном соответствии с проектом и признаны годными к работе при рабочих параметрах (рабочее давление, рабочая температура, рабочая среда)
Настоящий паспорт содержит:
Форма 1 - на ____ листах
Форма 2 - на ____ листах
Форма 3 - на ____ листах
Форма 4 - на ____ листах
Форма 5 - на ____ листах
Форма 6 - на ____ листах
Форма 7 - на ____ листах
Форма 8 - на ____ листах
Сборочный чертеж трубопроводной линии
Итого листов:
Главный инженер завода ___________________ _______________________________
(подпись) (фамилия, и.о.)
Начальник ОТК завода _____________________ ____________________________
(подпись) (фамилия, и.о.)
Место печати Дата заполнения паспорта
Город
Приложение 2
Разрешение на монтаж трубопроводов
№ ________от_______________199 _г.
Выдано ___________________________________
(наименование органа госгортехнадзора,
___________________________________
выдавшего разрешение на монтаж)
СВИДЕТЕЛЬСТВО №
о монтаже технологического трубопровода
________________________________________________________________________________
(наименование и месторасположение объекта, отделение, корпус)
________________________________________________________________________________
(назначение и категория трубопровода,
________________________________________________________________________________
буквенно-цифровое обозначение)
________________________________________________________________________________
(рабочая среда, рабочее давление, рабочая температура)
1. Данные о монтаже
Трубопровод смонтирован _________________________________________________________
________________________________________________________________________________
(наименование монтажной организации)
в полном соответствии с рабочей документацией, разработанной ________________________
________________________________________________________________________________
(наименование проектной организации)
по рабочим чертежам _____________________________________________________________
________________________________________________________________________________
(номера чертежей расположения оборудования и трубопроводов)
2. Сведения о сварке
Вид сварки, применявшийся при монтаже трубопровода _________________________
________________________________________________________________________________
Методы и объем контроля качества сварных соединений _________________________
Сварка и контроль качества сварных соединений произведены в соответствии с "Правилами устройства и безопасной эксплуатации стальных технологических трубопроводов", рабочей документацией и НТД сварщиками, прошедшими испытания согласно требованиям "Правил аттестации сварщиков", утвержденных Госгортехнадзором России.
3. Термообработка
сварных соединений произведена в соответствии с "Правилами устройства и безопасной эксплуатации стальных технологических трубопроводов", рабочей документацией и НТД термистами-операторами, прошедшими обучение согласно требованиям
________________________________________________________________________________
(указать НТД)
4. Сведения о стилоскопировании
________________________________________________________________________________
Примечание. Пункты 3 и 4 заполняются при наличии указаний в рабочей документации или НТД о необходимости выполнения указанных работ.
ЗАКЛЮЧЕНИЕ
Трубопровод смонтирован в соответствии с "Правилами устройства и безопасной эксплуатации стальных технологических трубопроводов", утвержденных Госгортехнадзором России, рабочей документацией и НТД.
Перечень прилагаемых документов
1. Исполнительные чертежи участков трубопроводов со спецификацией по форме 1.
2. Акты промежуточной приемки ответственных конструкций (форма 2).
3. Журналы по сварке трубопровода (форма 3).
4. Журналы учета и проверки качества контрольных сварных соединений (форма 4).
5. Списки сварщиков, операторов-термистов, дефектоскопистов (форма 5).
6. Журналы
сборки разъемных соединений трубопроводов с давлением более 10 МПа
(100 кгс/см)
с контролируемым усилием натяжения (форма 6).
7. Списки
рабочих, допущенных к сборке разъемных соединений трубопроводов с
давлением более 10 МПа (100 кгс/см
) с контролируемым усилием натяжения (форма 7).
8. Акты испытания трубопроводов (форма 8).
9. Документация предприятий-изготовителей на изделия и материалы, применяемые при монтаже трубопровода (согласно описи).
10. Акты на предварительную растяжку (сжатие) компенсаторов (форма 9).
Руководитель монтажных работ
______________ ________________________________
(подпись) (фамилия, и.о.)
Главный инженер монтажной организации
______________ ________________________________
(подпись) (фамилия, и.о.)
Форма 1

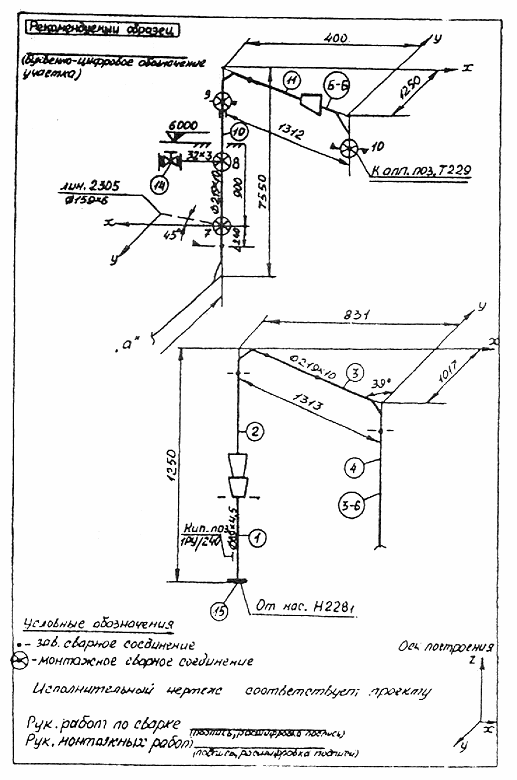

ИСПОЛНИТЕЛЬНЫЙ ЧЕРТЕЖ ТРУБОПРОВОДА
Форма 1
(приложение к исполнительному чертежу)
СПЕЦИФИКАЦИЯ
изделий, примененных при монтаже участка трубопровода
________________________________________________________________________________
(буквенно-цифровое обозначение, указанное на исполнительном чертеже)
1. Сведения о трубопроводах
|
Номер позиции по исполнительному чертежу
|
Наименование |
D
|
Материал, НТД |
Количество |
|
1
|
2 |
3 |
4 |
5 |
|
|
|
|
|
|
xS,
мм
2. Сведения о фасонных деталях, фланцах и арматуре
|
Номер позиции по исполнительному чертежу
|
Наименование |
D
|
Р
|
Материал, НТД (для арматуры - материал корпуса)
|
Количество |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
|
|
,
мм
3. Сведения о крепежных деталях и прокладках
|
Номер позиции разъемного соединения по исполнительному чертежу |
Наименование |
Материал, НТД |
Количество |
|
1 |
2 |
3 |
4 |
|
|
|
|
|
Пояснения к исполнительному чертежу
1. Заводским сварным швам присваиваются номера рядом расположенных на этом трубопроводе монтажных швов с индексом "зав". При появлении дополнительных швов их обозначают номером шва, расположенного рядом на этом трубопроводе, с индексом "а", "б" и т.д.
2. Нумерация сварных швов на чертеже и во всех других документах (журналах сварочных работ, термообработки, заключениях, протоколах и др.) должна быть единой.
3. На трубопроводах, подлежащих тепловой изоляции, на исполнительном чертеже указывается расстояние между сварными швами.
Руководитель
монтажных работ _________________ ________________________________
(подпись) (фамилия, и.о.)
Форма 2
(по СНиП 3.01.01-85)
АКТ
промежуточной приемки ответственных конструкций
________________________________________________________________________________
(наименование конструкций)
выполненных в ___________________________________________________________________
(наименование и месторасположение объекта)
"___" _____________ 19___ г.
Комиссия в составе:
представителя строительно-монтажной организации ___________________________________
________________________________________________________________________________
(фамилия, инициалы, должность)
представителя технического надзора заказчика _______________________________________
________________________________________________________________________________
(фамилия, инициалы, должность)
представителя проектной организации _______________________________________________
________________________________________________________________________________
(фамилия, инициалы, должность)
произвела осмотр конструкций и проверку качества работ, выполненных __________________
________________________________________________________________________________,
(наименование строительно-монтажной организации)
и составила настоящий акт о нижеследующем:
1. К приемке предъявлены следующие конструкции ______________________________
________________________________________________________________________________
________________________________________________________________________________
(перечень и краткая характеристика конструкций)
2. Работы выполнены по проектно-сметной документации ________________________
________________________________________________________________________________
(наименование проектной организации, номера чертежей и дата их составления)
3. При выполнении работ отсутствуют (или допущены) отклонения от проектно-
сметной документации ____________________________________________________________
(при наличии отклонений указывается,
________________________________________________________________________________
кем согласованы, номера чертежей и дата согласования)
4. Дата: начало работ __________________________
окончание работ __________________________
Решение комиссии
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами.
На основании изложенного разрешается производство следующих работ по устройству
(монтажу) _______________________________________________________________________
________________________________________________________________________________
(наименование работ и конструкций)
Представитель строительно-
монтажной организации _______________ _______________________________
(подпись) (фамилия, и.о.)
Представитель технического
надзора заказчика _______________ _______________________________
(подпись) (фамилия, и.о.)
Представитель проектной
организации _______________ _______________________________
(подпись) (фамилия, и.о.)
Форма 3
ЖУРНАЛ № ___________
по сварке трубопроводов
________________________________________________________________________________
(месторасположение объекта, отделение, корпус)
________________________________________________________________________________
(№№ чертежей расположения трубопровода, буквенно-цифровое обозначение участков)
|
№ п/п |
Обозначение сварного соединения по исполнительному чертежу, тип сварного соединения по ГОСТ 16037 |
Ф.И.О. сварщика, личное клеймо |
Марка стали (композиция марок сталей), НТД, №№ сертификатов |
Наружный
диаметр элемента трубопровода и толщина стенки D |
Дата сварки, температурные условия в рабочей зоне, °С |
Способ сварки |
Сварочные материалы (марка электрода, сварочной проволоки, защитный газ, флюс), НТД, №№ сертификатов |
Режим предварительного и сопутствующего подогрева |
|
|
|
|
|
|
|
|
|
|
|
1
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
|
|
|
|
|
|
|
|
|
|
Отметка о контроле корня шва |
Стилоскопирование металла шва, № заключения, дата |
Ф.И.О. оператора- термиста, личное клеймо |
№ диаграммы по журналу термообработки сварных соединений |
Замер твердости металла шва, № заключения, дата |
Отметка о годности сварного соединения по внешнему осмотру и измерениям |
Способ и результаты неразрушающего контроля сварного соединения, № заключения, дата |
Результаты замера ферритной фазы в металле шва, № заключения, дата |
|
|
|
|
|
|
|
|
|
|
10
|
11 |
12 |
13 |
14 |
15 |
16 |
17 |
|
|
|
|
|
|
|
|
|
Примечание. Графы 9-14, 17 заполняются при наличии соответствующих указаний в рабочей документации или НТД.
________________________________________________________________________________
(наименование монтажной организации)
Руководитель работ по сварке _________________ _________________________
(подпись) (фамилия, и.о.)
Руководитель монтажных работ _________________ _________________________
(подпись) (фамилия, и.о.)
Дата ____________________
Форма 4
ЖУРНАЛ № ___________
учета и проверки качества контрольных сварных соединений
________________________________________________________________________________
(месторасположение объекта, отделение, корпус)
|
№ п/п |
Ф.И.0. сварщика, личное клеймо |
Марка стали (композиция марок сталей) |
Наружный
диаметр элемента трубопровода и толщина стенки D |
Способ сварки |
Сварочные материалы (марка электрода, сварочной проволоки, защитный газ, флюс) |
Режим предварительного и сопутствующего подогрева |
Стилоскопирование металла шва, № заключения, дата |
№ диаграммы по журналу термобработки сварных соединений |
Замер твердости металла шва, № заключения, дата
|
|
1
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
Отметка о годности сварного соединения по внешнему осмотру и измерениям |
Способ и результаты неразрушающего контроля сварного соединения, № заключения, дата |
Механические испытания образцов сварных соединений, № заключения, дата |
Металлографические исследования образцов сварных соединений, № заключения, дата |
Замер ферритной фазы в металле шва, № заключения, дата |
Склонность металла шва к МКК, № заключения, дата |
Заключение о качестве контрольного соединения, соответствии его требованиям рабочей документации, НТД и о допуске сварщика к сварке однотипных соединений |
|
11
|
12 |
13 |
14 |
15 |
16 |
17 |
|
|
|
|
|
|
|
|
Примечание. Графы 7-10, 14-16 заполняются при наличии соответствующих указаний в рабочей документации или НТД.
________________________________________________________________________________
(наименование монтажной организации)
Начальник сварочной лаборатории _________________ ____________________________
|
(подпись) |
(фамилия, и.о.) |
Руководитель работ по сварке _________________ ____________________________
|
(подпись) |
(фамилия, и.о.) |
Дата __________________
Форма 5
СПИСОК
сварщиков, операторов-термистов, дефектоскопистов
________________________________________________________________________________
(месторасположение объекта, отделение, корпус)
________________________________________________________________________________
(наименование монтажной организации)
|
№ п/п |
Фамилия, инициалы |
Специальность |
Разряд |
Личное клеймо |
Номер |
№ журнала учета и проверки качества контрольных сварных соединений |
Образец подписи |
|
|
|
|
|
|
|
|
|
|
1
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
|
|
|
|
|
|
|
Руководитель работ по сварке _________________ ____________________________
|
(подпись) |
(фамилия, и.о.) |
Руководитель монтажных работ _________________ ____________________________
|
(подпись) |
(фамилия, и.о.) |
Форма 6
ЖУРНАЛ № ___________
сборки разъемных соединений трубопроводов с давлением
более
10 МПа (100 кгс/см)
с контролируемым усилием натяжения
__________________________________________________________________________ _____________________________________________________ ______
(месторасположение объекта, отделение, корпус)
_____________________________________________________________________________ _____________________________________________________ ___
(наименование монтажной организации)
|
№ п/п |
№ чертежей расположения по ГОСТ 21.401-88, буквенно-цифровое обозначение участка трубопровода |
Обозначение разъемного соединения по исполнительным чертежам |
№ сертификатов шпилек, гаек и других деталей |
Отметка о приемке соединения под сборку |
Дата сборки соединения |
Усилие натяжения шпильки, кН (кгс) |
Фамилия, инициалы рабочего- сборщика, № удостоверения |
Фамилия, инициалы и подпись лица, ответственного за сборку соединений, дата |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
|
|
|
|
|
|
|
|
|
Руководитель монтажных работ _________________ ____________________________
|
(подпись) |
(фамилия, и.о.) |
Форма 7
СПИСОК
рабочих, допущенных к сборке разъемных соединений трубопроводов
с
давлением более 10 МПа (100 кгс/см)
с контролируемым усилием натяжения
________________________________________________________________________________
(месторасположение объекта, отделение, корпус)
________________________________________________________________________________
(наименование монтажной организации)
|
№ п/п |
Фамилия, инициалы рабочего-сборщика |
Разряд |
Номер удостоверения и срок действия |
Образец личной подписи |
|
|
|
|
|
|
|
1
|
2 |
3 |
4 |
5 |
|
|
|
|
|
|
Ответственный за сборку соединений ____________________ _______________________
|
(подпись) |
(фамилия, и.о.) |
Руководитель монтажных работ ____________________ _______________________
|
(подпись) |
(фамилия, и.о.) |
Форма 8
АКТ ИСПЫТАНИЯ ТРУБОПРОВОДА
Город __________________ "____" ______________ 19____ г.
________________________________________________________________________________
(месторасположение объекта, отделение, корпус)
________________________________________________________________________________
(наименование монтажной организации)
Мы, нижеподписавшиеся, представители монтажной организации _________________
________________________________________________________________________________,
(наименование, Ф.И.О., должность)
технического надзора заказчика _____________________________________________________
(Ф.И.О., должность)
и проектной организации ___________________________________________________________
________________________________________________________________________________
(наименование - в случае осуществления по СНиП 1.06.05-85 авторского надзора,
________________________________________________________________________________
Ф.И.О., должность)
произвели ______________ испытание на ____________________________________________
|
(прочность, герметичность) |
способом ___________________________________________ участков трубопровода ________
|
(гидравлическим, пневматическим) |
________________________________________________________________________________
(№ чертежа, буквенно-цифровое обозначение участков)
Испытание проводилось _____________________________________________________
(испытательная среда)
на
прочность давлением __________________ МПа (кгс/см)
на
герметичность давлением _______________ МПа (кгс/см)
Продолжительность испытания ___________ ч
Испытание
произведено в соответствии с "Правилами устройства и безопасной
эксплуатации стальных технологических трубопроводов", рабочей
документацией, НТД [технологические карты, производственные
инструкции - для трубопроводов с рабочим давлением свыше 10 МПа (100
кгс/см)].
Во время испытаний трубопровода дефектов не обнаружено и он признан выдержавшим испытание.
______________ __________________
(подпись) (фамилия, и.о.)
______________ __________________
(подпись) (фамилия, и.о.)
______________ __________________
(подпись) (фамилия, и.о.)
Форма 9
АКТ
на предварительную растяжку (сжатие) компенсаторов
Город ________________ "___"_______________ 19 __ г.
Предприятие (заказчик) ____________________________________________________________
Цех (объект) _____________________________________________________________________
Мы, нижеподписавшиеся, представитель монтирующей организации _______________
________________________________________________________________________________
(наименование организации)
в лице __________________________________________________________________________
(должность, фамилия, и.о.)
и представитель заказчика в лице ___________________________________________________
________________________________________________________________________________
(должность, фамилия, и.о.)
составили настоящий акт в том, что произведена предварительная растяжка (сжатие) _______
________________________________________________________________________________
(тип компенсатора)
компенсатора за №__________________, установленного
на трубопроводе № __________________ с условным проходом ____________ мм,
в соответствии с указанием в чертеже № ______, на ______ мм.
Строительная длина компенсатора в свободном состоянии ______ мм.
Строительная длина компенсатора после растяжки (сжатия) ______ мм.
Предварительная растяжка (сжатие) компенсатора произведена при температуре
окружающего воздуха ____ °С.
Представители:
|
монтирующей организации |
_______________ |
____________________ |
|
|
(подпись) |
(фамилия, и.о.) |
|
|
|
|
|
предприятия-заказчика |
_______________ |
____________________ |
|
|
(подпись) |
(фамилия, и.о.) |
Приложение 3
ПАСПОРТ ТРУБОПРОВОДА
Наименование предприятия ________________________________________________________
________________________________________________________________________________
Цех или установка ________________________________________________________________
