ПБ 13-407-01, часть 11

Таблица 9

(к п. 6 , 7 главы VIII )

Значения коэффициента К_д для расчета расстояний, безопасных по передаче детонации

Взрывчатые материалы	Местоположение	Взрывчатые вещества на основе аммиачной селитры без нитроэфиров и взрывчатые вещества с содержанием нитроэфиров до 40 %		Взрывчатые вещества с содержанием нитроэфиров 40 % и более		Тротил		Детонаторы
Взрывчатые материалы	Местоположение	О	У	О	У	О	У	О	У
Активный заряд		Пассивный заряд
Взрывчатые вещества на основе аммиачной селитры с содержанием нитроэфиров до 40 %	Открытый	0,8	0,5	1,1	0,8	1,3	1,0	0,8	0,5
	Углубленный	0,5	0,3	0,8	0,5	1,0	0,6	0,5	0,3
Взрывчатые вещества с содержанием нитроэфиров 40 % и более	Открытый	1,6	1,0	2,3	1,6	2,5	2,0	1,6	1,0
Взрывчатые вещества с содержанием нитроэфиров 40 % и более	Углубленный	1,0	0,6	1,6	1,0	2,0	1,3	1,0	0,6
Тротил	Открытый	1,3	1,0	1,6	1,3	1,9	1,4	1,3	1,0
Тротил	Углубленный	1,0	0,6	1,3	0,9	1,4	0,8	1,0	0,7
Детонаторы	Открытый	0,4	0,25	0,75	0,5	0,7	0,6	0,4	0,25
Детонаторы	Углубленный	0,25	0,2	0,5	0,4	0,6	0,4	0,25	0,2

Примечания. У - углубленный заряд; О - открытый заряд.

Таблица 10

(к п. 9 главы VIII )

Значения допустимых расстояний по передаче детонации между хранилищами взрывчатых веществ r _д

Расчет произведен по формуле ( 19 ) при b = 1,6 м

Активный заряд	К_д		Пассивный заряд	Безопасные расстояния по передаче детонации, м, при вместимости хранилища (массе взрывчатых материалов), м
Активный заряд	К_д		Пассивный заряд	10	25	60		120	240	420
Взрывчатые вещества на основе аммиачной селитры с нитроэфирами до 40 %			Взрывчатые вещества на основе аммиачной селитры с нитроэфирами до 40 %
Открытый	0,8		Открытый	20	27	36		45	56	68
Открытый	0,5		Углубленный	12	17	22		28	35	43
Углубленный	0,5		Открытый	12	17	22		28	35	43
Углубленный	0,3		Углубленный	7	10	14		17	21	26
Взрывчатые вещества на основе аммиачной селитры с нитроэфирами до 40 %			Тротил
Открытый	1,3		Открытый	32	43	58		73	91	110
Открытый	1,0		Углубленный	25	33	44		56	70	85
Углубленный	1,0		Открытый	25	33	44		56	70	85
Углубленный	0,6		Углубленный	15	20	27		34	42	51
Тротил		Взрывчатые вещества на основе аммиачной селитры с нитроэфирами до 40 %
Открытый	1,3	Открытый		32	43	58	73		91	110
Открытый	1,0	Углубленный		25	33	44	56		70	85
Углубленный	1,0	Открытый		25	33	44	56		70	85
Углубленный	0,6	Углубленный		15	20	27	34		42	51
Тротил		Тротил
Открытый	1,9	Открытый		46	63	84	106		133	160
Открытый	1,4	Углубленный		34	46	62	78		98	118
Углубленный	1,4	Открытый		34	46	62	78		98	118
Углубленный	0,8	Углубленный		20	27	36	45		56	68

Таблица 11

(к пп. 8.2.4 , 11.14 главы XI )

Типовые конструкции заземлителей и значения их сопротивления растеканию тока промышленной частоты

Рисунки	Тип	Материал	Значение сопротивления, Ом, растеканию тока промышленной частоты при различных электрических удельных сопротивлениях грунта, Ом× м
Рисунки	Тип	Материал	50	100	500	1000
	Вертикальный стержневой	Сталь угловая 40´ 40´ 4 мм:
		l = 2 м	19	38	190	380
		l = 3 м	14	28	140	280
		Сталь круглая диаметром 10-20 мм:
		l = 2 м	24	48	240	480
		l = 3 м	17	34	170	340
		l = 5 м	14	28	140	280

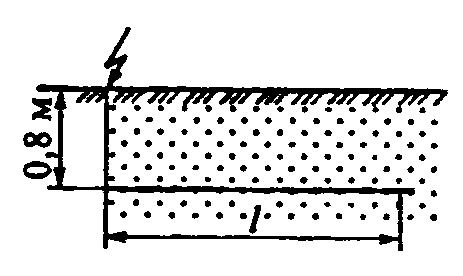

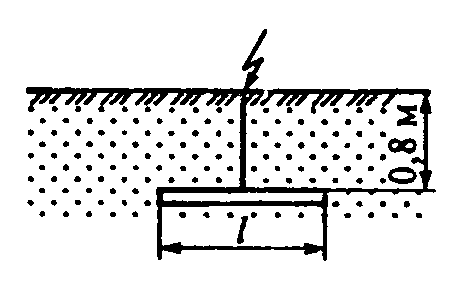

	Горизонтальный полосовой	Сталь полосовая 4´ 40 мм:
		l = 2 м	22	44	220	440
		l = 5 м	12	24	120	240
		l = 10 м	7	14	70	140
		l = 20 м	4	8	40	80
		l = 30 м	3,2	6,5	35	70
	Горизонтальный полосовой с вводом тока в середину	Сталь полосовая 4´ 40 мм:
		l = 5 м	9,5	19	95	190
		l = 10 м	5,85	12	60	120
		l = 12 м	5,4	11	54	110
		l = 24 м	3,1	6,2	31	62
		l = 32 м	Не применяется	Не применяется	24	48
		l = 40 м	Тоже	То же	20	40

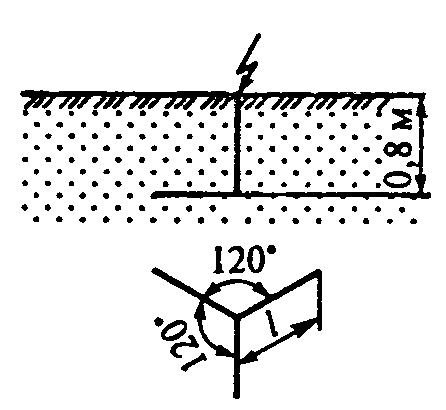

	Горизонтальный трехлучевой	Сталь полосовая 4´ 40 мм:
		l = 6 м	4,6	9	45	90
		l = 12 м	2,6	5,2	26	50
		l = 16 м	2	4	20	40
		l = 20 м	1,7	3,4	17	34
		l = 32 м	Не применяется	Не применяется	14	28
		l = 40 м	То же	То же	12	24

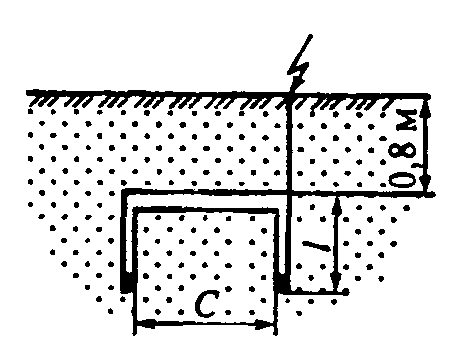

	Комбинированный двухстержневой	Сталь угловая 40´ 40´ 4 мм, сталь полосовая 4´ 40 мм:
		С = 3 м; l = 2,5 м	7	14	70	140
		С = 3 м; l = 3 м	6	12	60	120
		С = 6 м; l = 2,5 м	5,5	11	55	110
		С = 6 м; l = 3 м	4,5	9,1	45	90
		Сталь круглая диаметром 10-20 мм, сталь полосовая 4´ 40 мм:
		С = 3 м; l = 2,5 м	7,5	15	75	150
		С = 3 м; l = 3 м	6,8	14	70	140
		С = 5 м; l = 2,5 м	6	12	60	120
		С = 5 м; l = 3 м	5,5	11	55	110
		С = 3 м; l = 5 м	5,5	11	55	110
		С = 5 м; l = 5 м	4	8	40	80

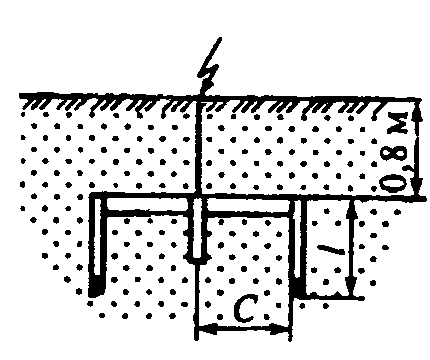

	Комбинированный трехстержневой	Сталь угловая 40´ 40´ 4 мм, сталь полосовая 4´ 40 мм:
		С = 3 м; l = 2,5 м	4	8	40	80
		С = 6 м; l = 2,5 м	3	6	30	60
		С = 7 м; l = 3 м	2,7	5,4	27	55
		Сталь круглая диаметром 10-20 мм, сталь полосовая 4´ 40 мм:
		С = 2,5 м; l = 2,5 м	4,8	9,7	50	100
		С = 2,5 м; l = 2 м	4,4	8,9	45	90
		С = 5 м; l = 2,5 м	3,5	7,1	36	70
		С = 5 м; l = 3 м	3,3	6,6	33	65
		С = 6 м; l = 5 м	2,7	5,4	27	55

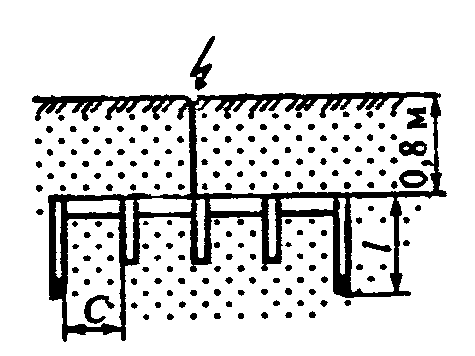

	Комбинированный пятистержневой	Сталь угловая 40´ 40´ 4 мм, сталь полосовая 4´ 40 мм:
		С = 5 м; l = 2 м	2,2	4,4	22	44
		С = 5 м; l = 3 м	1,9	3,8	19	38
		С = 7,5 м; l = 2 м	1,8	3,7	18,5	37
		С = 7,5 м; l = 3 м	1,6	3,2	16	32
		Сталь круглая диаметром 10-20 мм, сталь полосовая 4´ 40 мм:
		С = 5 м; l = 2 м	2,4	4,8	24	48
		С = 5 м; l = 3 м	2	4,1	20,5	41
		С = 7,5 м; l = 2 м	2	4	20	40
		С = 7,5 м; l = 3 м	1,7	3,5	17,5	35
		С = 5 м; l = 5 м	1,9	3,8	19	38
		С = 7,5 м; l = 5 м	1,6	3,2	16	32
	Комбинированный четырехстержневой	Сталь угловая 40´ 40´ 4 мм, сталь полосовая 4´ 40 мм: С = 6 м; l = 3 м	2 ,1	4,3	21,3	43
	Горизонтальный с вводом тока в центре	Сталь полосовая 4´ 40 мм:
		D = 4 м	4,5	9	45	90
		D = 6 м	3,3	6	33	66
		D = 8 м	2,65	5,3	26,5	53
		D = 10 м	2,2	4,4	22	44
		D = 12 м	1,9	3,8	19	38

Таблица 12

(к пп. 8.2.5 , 11.13 главы XI )

Значения импульсного коэффициента a при разных удельных сопротивлениях грунта

Тип заземлителя	Значение импульсного коэффициента при электрическом удельном сопротивлении грунта r , Ом× м
Тип заземлителя	До 100	100	500	1000	2000 и более
Вертикальный	0,9	0,9	0,7	0,5	0,35
Горизонтальный	0,9	0,8	0,6	0,4	0,3
Комбинированный	0,9	0,7	0,5	0,3	-

Таблица 13

(к п. 8.1.8 главы XI )

Вид	Место расположения токоотвода
Вид	снаружи здания на воздухе	в земле
Круглые токоотводы и перемычки диаметром, мм	6	-
Круглые вертикальные электроды диаметром, мм	-	10
Круглые горизонтальные электроды диаметром, мм*	-	10
Прямоугольные (из квадратной и полосовой стали):
площадь сечения, мм²	48	160
толщина, мм	4	4
Из угловой стали:
площадь сечения, мм²	-	160
толщина, мм	-	4
Трубы стальные с толщиной стенок, мм	-	3,5

____________

* Применяются только для углубления заземлителей и выравнивания потенциалов внутри зданий.

Приложение 2

(к главе XI )

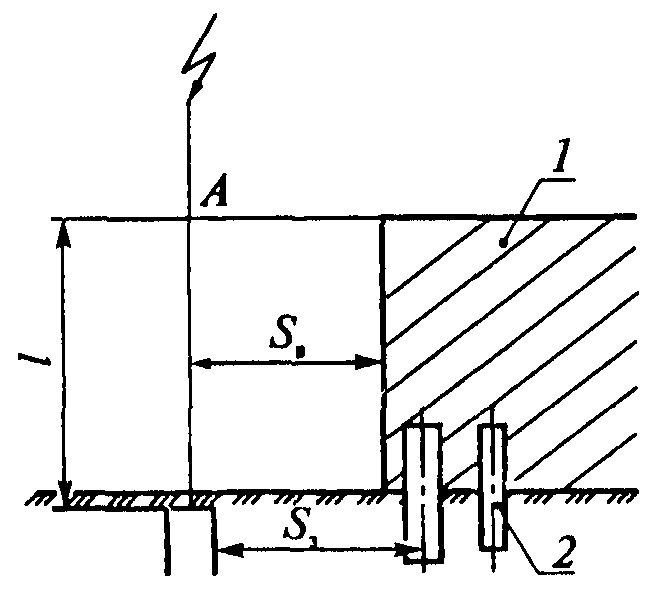

Рис. 1 (к пп. 6.1 , 6.4 ). Отдельно стоящий стержневой молниеотвод:

l - протяженность токопровода от точки А до заземлителя; S _в - наименьшее допустимое расстояние до защищаемого сооружения; S _з - наименьшее допустимое расстояние от заземлителя до металлических коммуникаций; 1 - защищаемое сооружение; 2 - металлические коммуникации

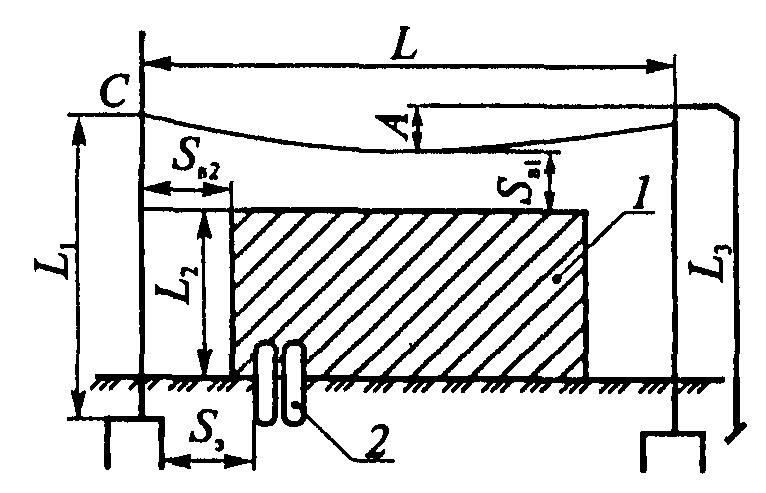

Рис. 2 (к пп. 6.1 , 6.3 , 6.4 ). Отдельно стоящий тросовый молниеотвод:

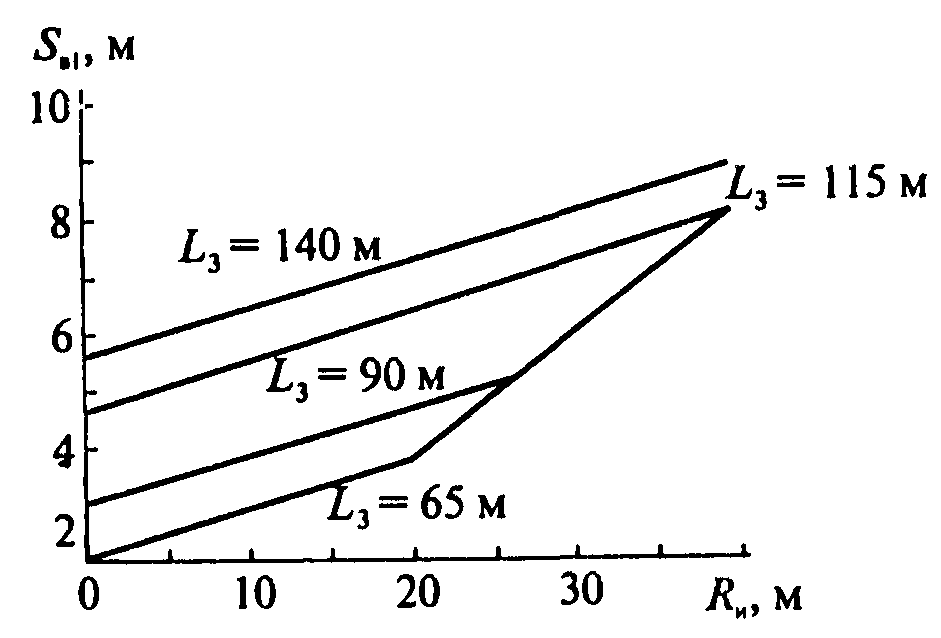

L - расстояние между молниеотводами; L ₁ , L ₃ - протяженность токопроводов; L ₂ - высота защищаемого сооружения; S _в1 , S _в2 - наименьшие допустимые расстояния от тросового молниеотвода соответственно в точках А и С до защищаемого сооружения; S _з - наименьшее допустимое расстояние от заземления до металлических коммуникаций; 1 - защищаемое сооружение; 2 - металлические коммуникации

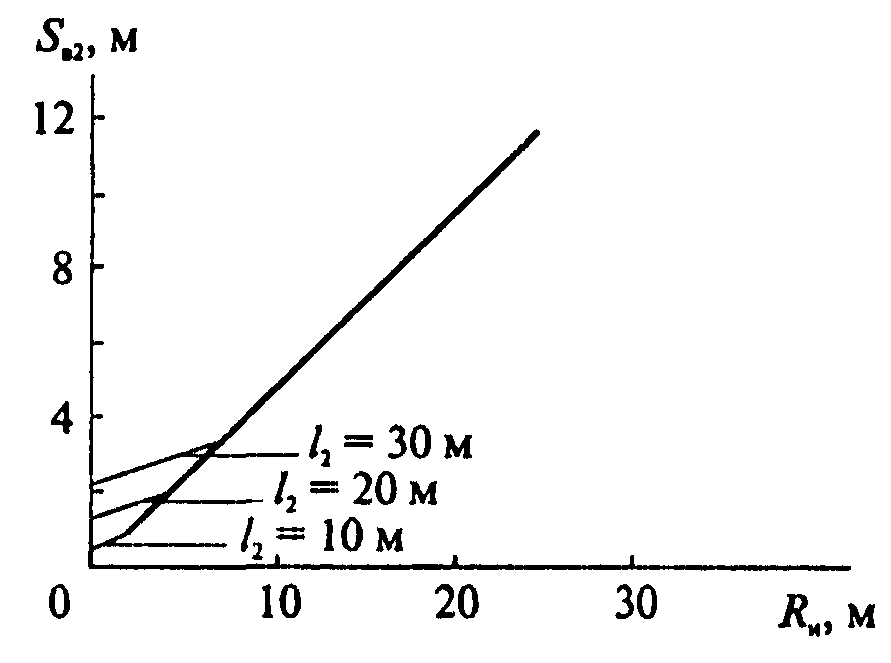

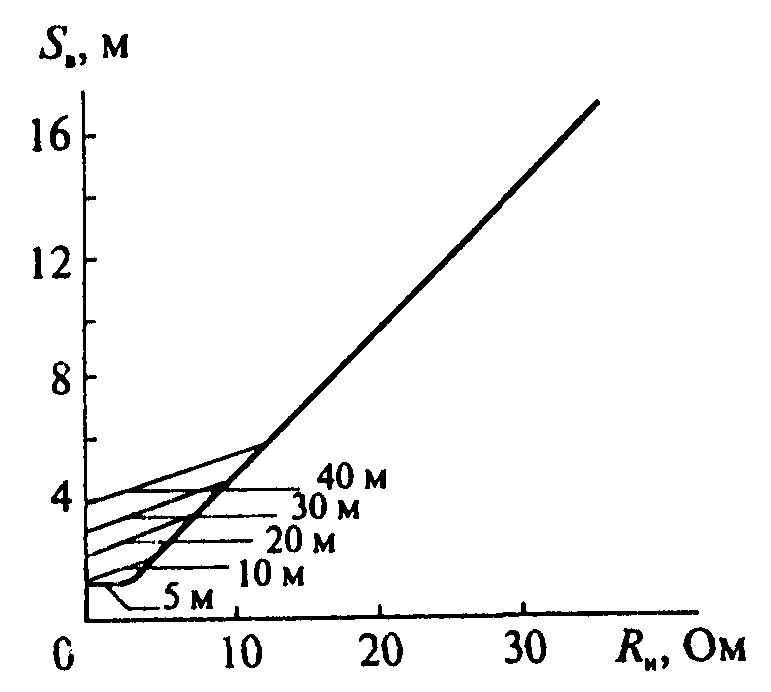

Рис. 3 (к пп. 6.3 , 11.14 ). Наименьшие допустимые расстояния от стержневого молниеотвода до защищаемого сооружения

Рис. 4 (к п. 6.3 ). Наименьшие допустимые расстояния от троса в середине пролета до защищаемого сооружения

Рис. 5 (к п. 6.3 ). Наименьшие допустимые расстояния от молниеотвода до защищаемого сооружения

Рис. 6 (к п. 6.8 ). Схема защиты от заноса высоких потенциалов в хранилище

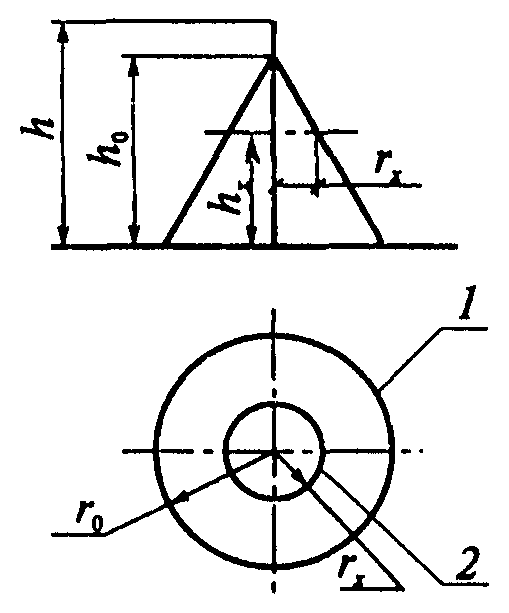

Рис. 7 (к п. 7.1 ). Схема зоны зашиты одиночного стержневого молниеотвода:

1 , 2 - границы зоны защиты на уровнях земли и высоты защищаемого сооружения соответственно

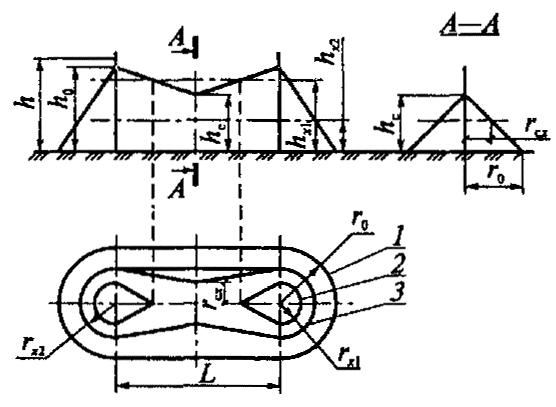

Рис. 8 (к п. 7.2.1 ). Схема зоны защиты двойного стержневого молниеотвода:

1 , 2 , 3 - границы зоны защиты на уровнях земли и высоты защищаемого сооружения соответственно

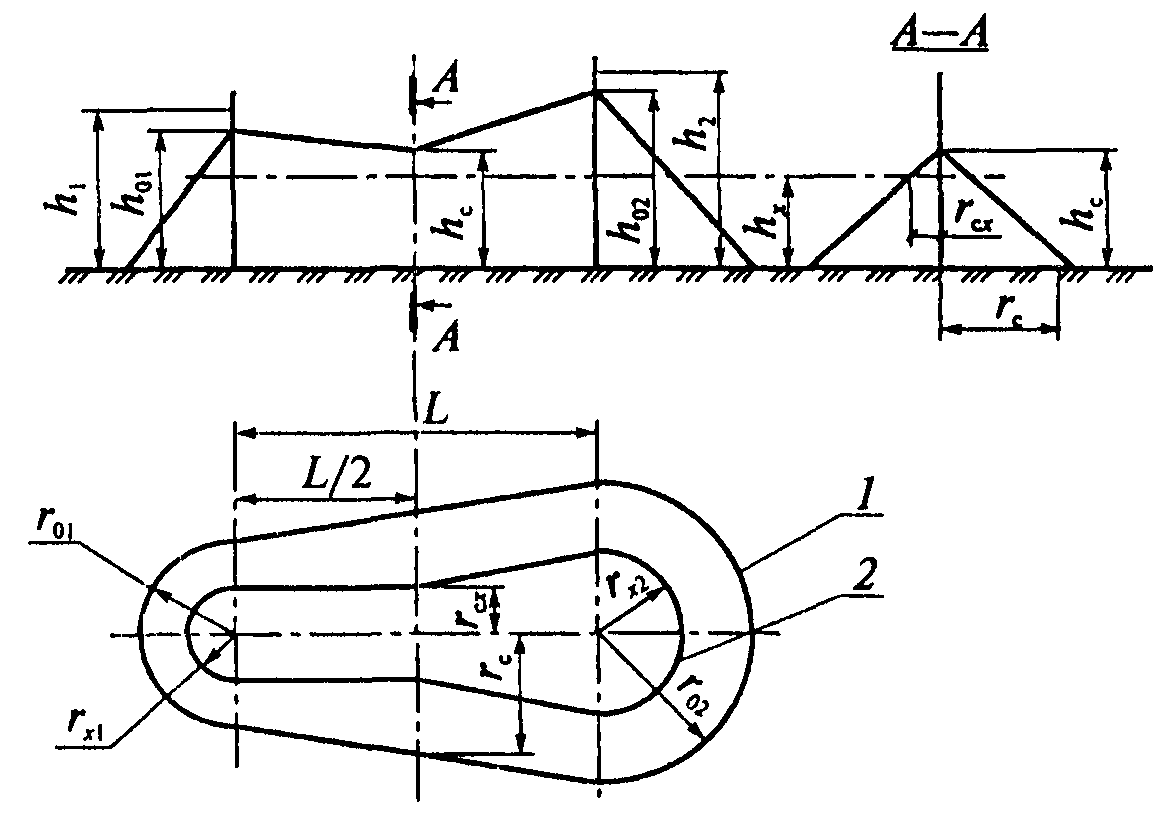

Рис. 9 (к п. 7.2.2 ). Схема зоны защиты двух стержневых молниеотводов разной высоты:

1 , 2 - границы зон защиты на уровнях земли и высоты защищаемого сооружения соответственно

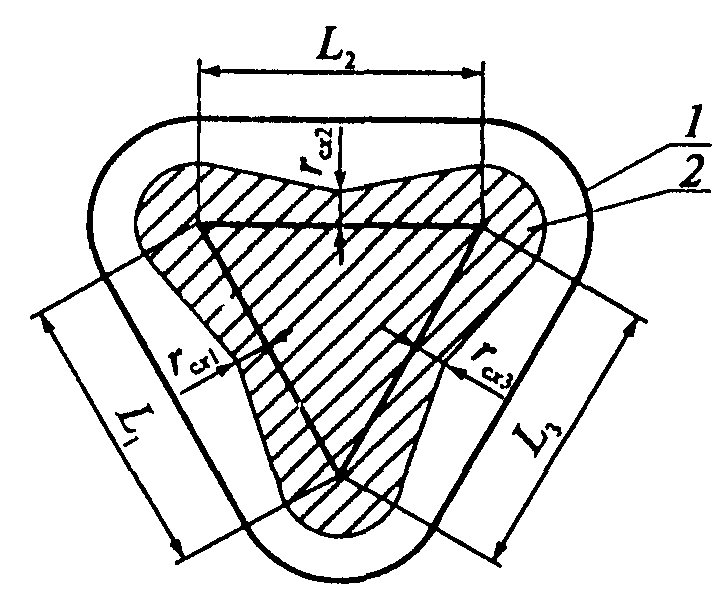

Рис. 10 (к п. 7.3.1 ). Схема зоны защиты (в плане) многократно стержневого молниеотвода:

L ₁ , L ₂ , L ₃ - расстояния между молниеотводами; 1 , 2 - граница зон защиты на уровнях земли и высоты защищаемого сооружения соответственно

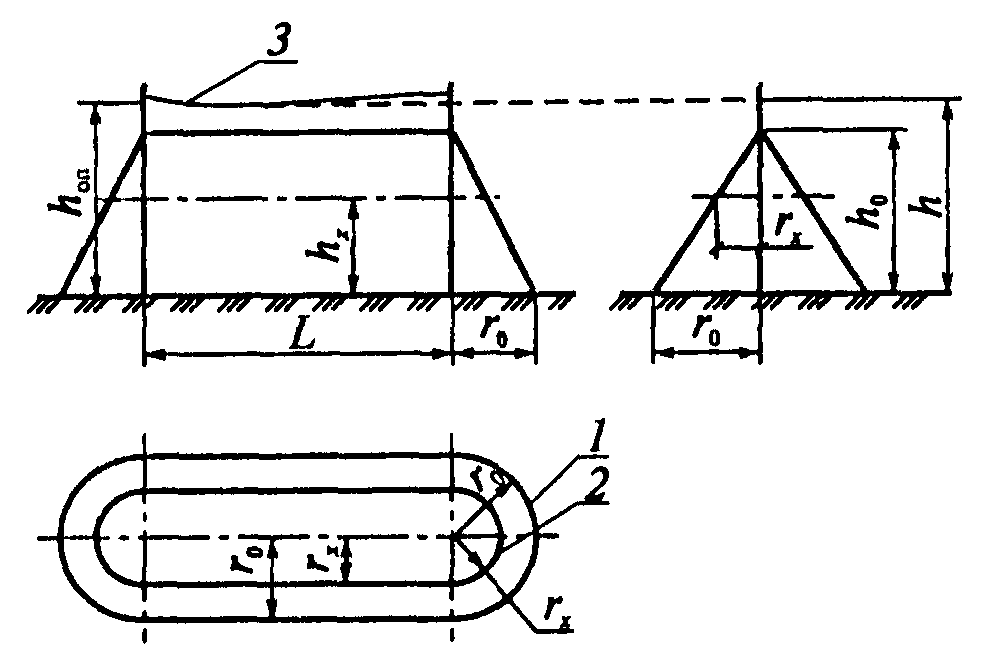

Рис. 11 (к п. 7.4.1 ). Схема зоны защиты одиночного тросового молниеотвода:

1 , 2 - границы зон защиты на уровне земли и высоты защищаемого сооружения соответственно; 3 - трос

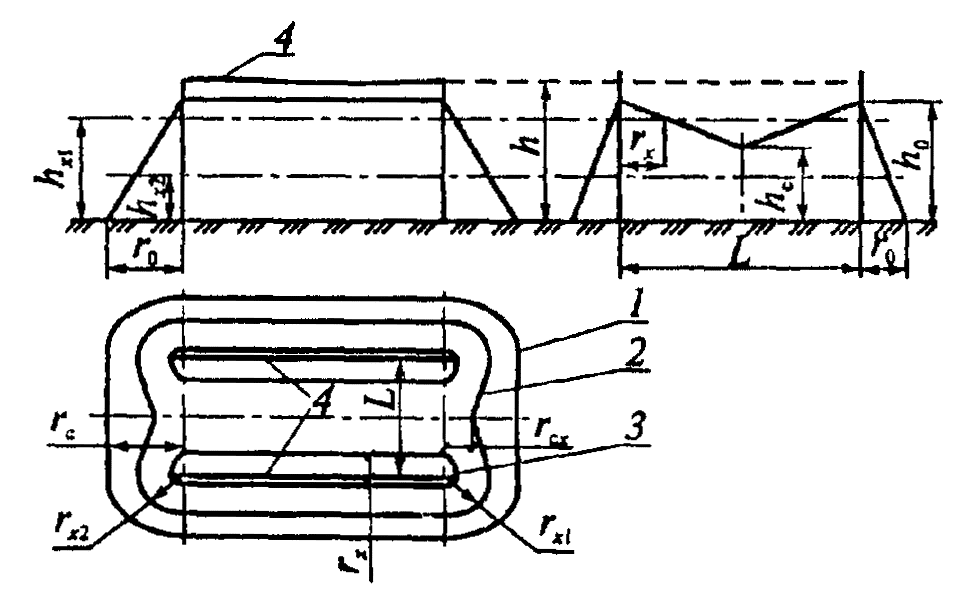

Рис. 12 (к п. 7.5.1 ). Схема зоны защиты двойного тросового молниеотвода:

1 , 2 , 3 - границы зон защиты на уровнях земли и высот защищаемого сооружения соответственно; 4 - трос

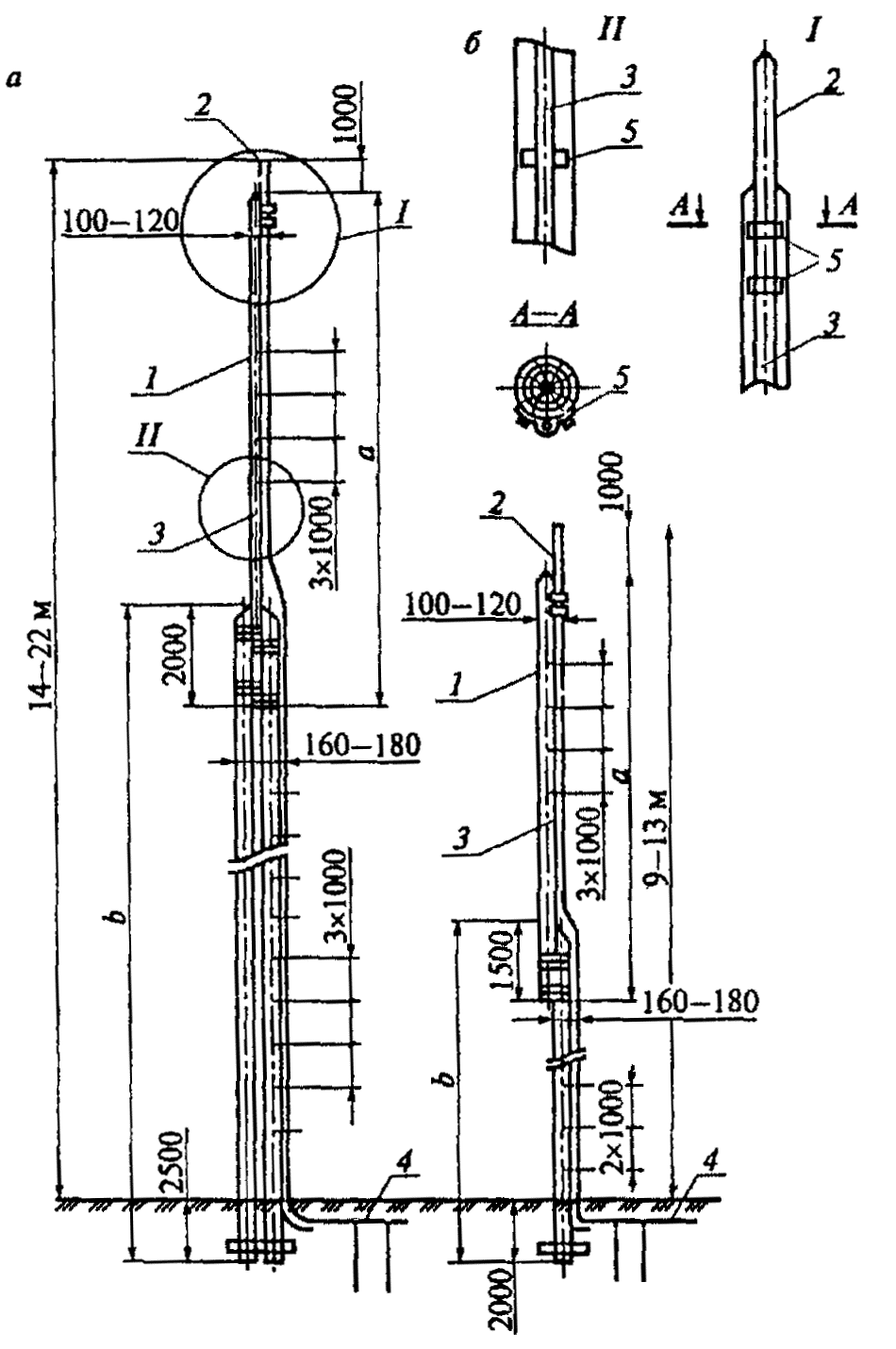

Рис. 13 (к пп. 8.1.1 , 8.1.3 ). Устройство стержневых молниеотводов на деревянных опорах:

а - двух; б - одной

Рис. 14 (к п. 8.1.5 ). Конструкции молниеприемников из круглой стали (а , б ), стальной трубы (в ), полосовой стали (г ), угловой стали (д ):

1 - токоотвод

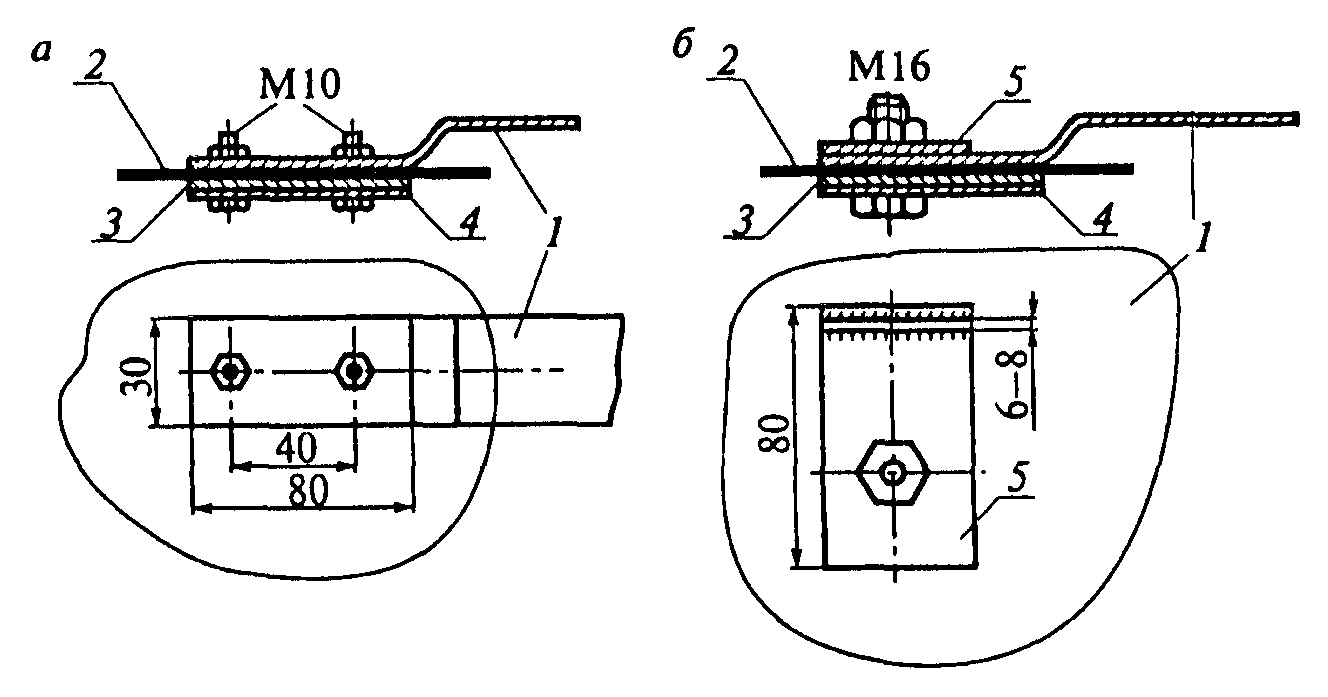

Рис. 15 (к п. 8.1.7 ). Зажим для присоединения плоского (а ) и круглого (б ) токоотводов к металлической кровле:

1 - токоотвод; 2 - кровля; 3 - свинцовая прокладка; 4 - стальная пластина; 5 - пластина с приваренным токоотводом

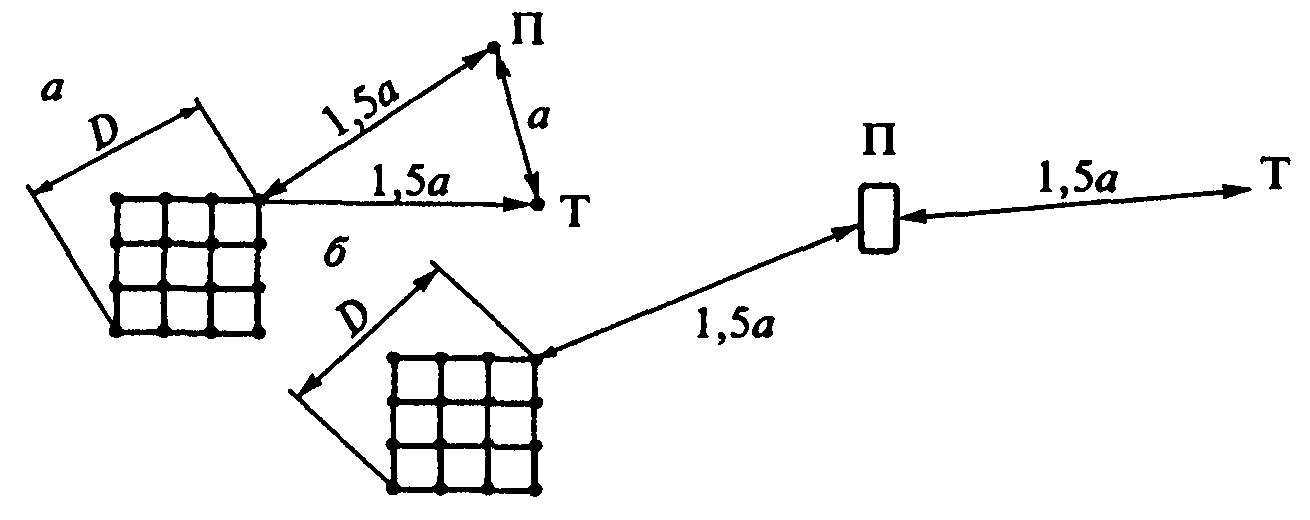

Рис. 16 (к п. 11.11 ). Двухлучевая (а ) и однолучевая (б ) схемы расположения электродов при измерении сопротивлений сложных заземлений и одиночных горизонтальных полос:

П - потенциальный электрод; Т - токовый электрод

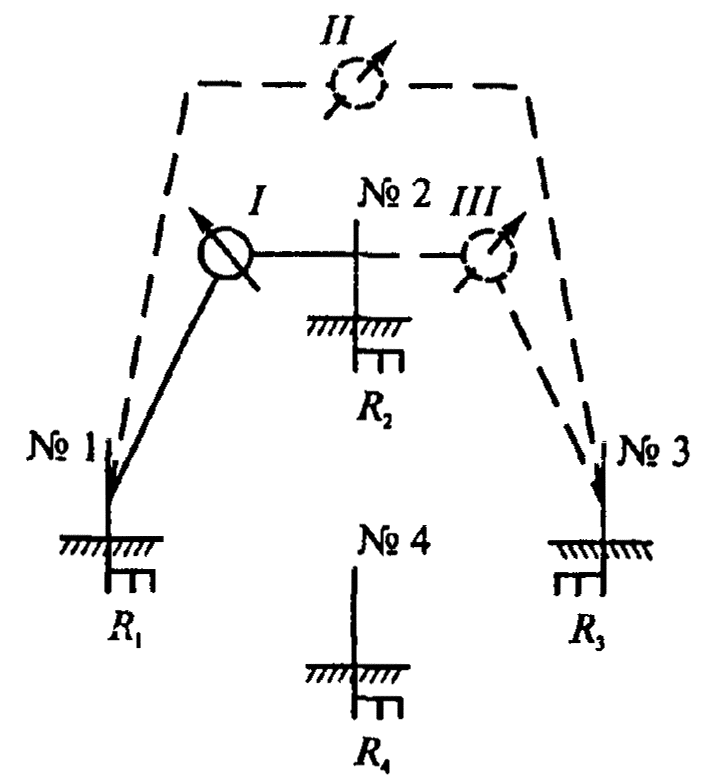

Рис. 17 (к п. 11.12 ). Схема измерения сопротивления заземлителей способом трех измерений

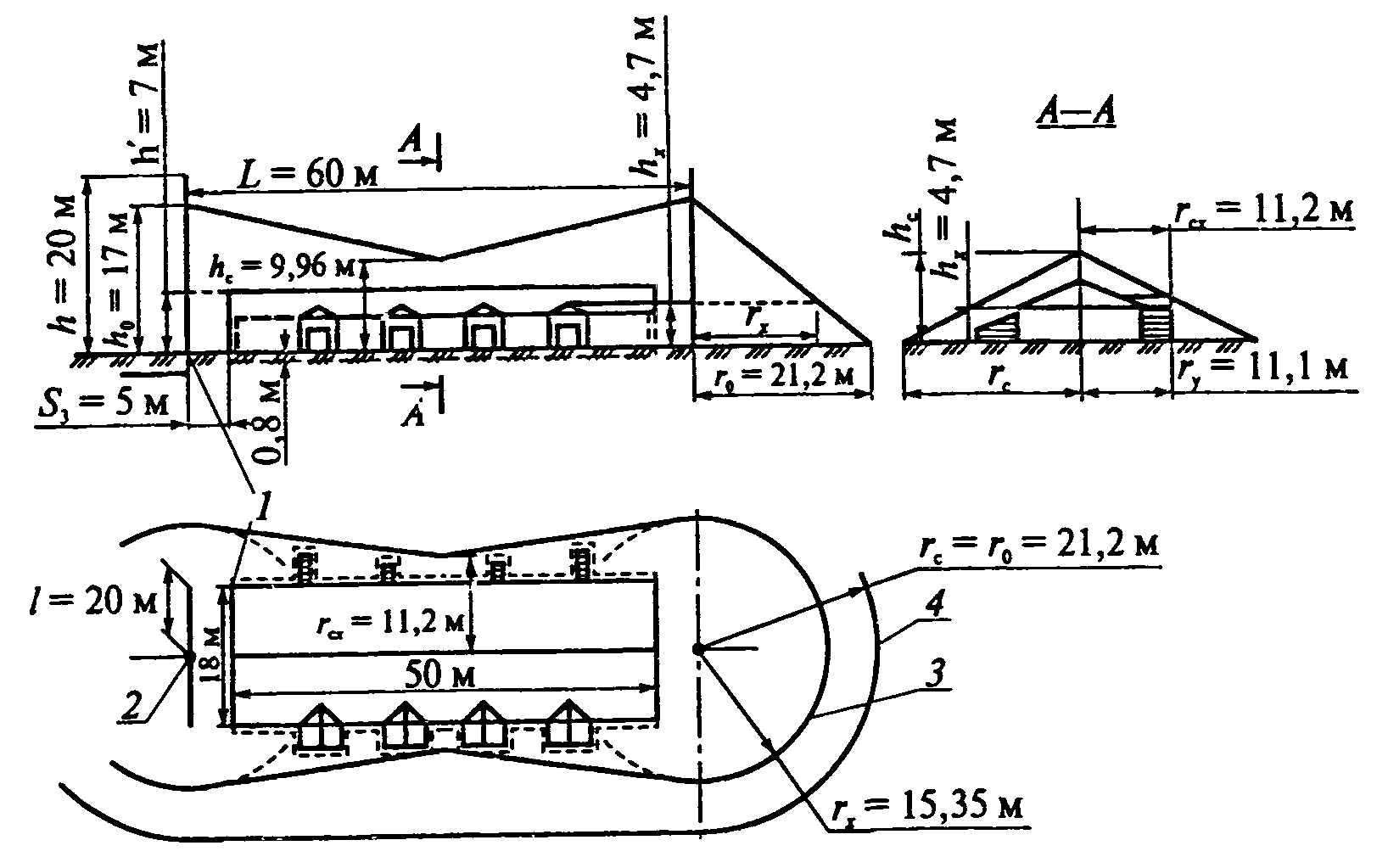

Рис. 18 (к п. 11.14 ). Схема к примеру расчета молниезащиты хранилища взрывчатых материалов:

1 , 2 - заземлители вторичного воздействия и молниеотвода соответственно; 3 , 4 - границы зон защиты на уровнях высоты защищенного сооружения и земли соответственно

Приложение 3

(к п. 9 главы I)

Форма

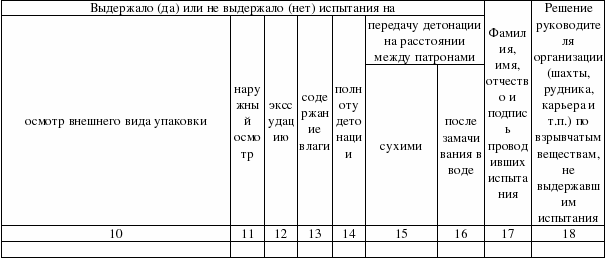

ЖУРНАЛ УЧЕТА ИСПЫТАНИЙ ВЗРЫВЧАТЫХ МАТЕРИАЛОВ*

___________________________________________________________________________

[наименование склада организации (шахты, рудника, карьера и т.п.)]

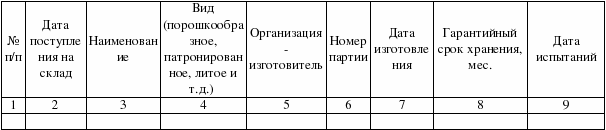

1. Взрывчатые вещества

Врезка1 ___________

* Форма Журнала учета испытаний в зависимости от взрывчатых материалов, установленных видов испытаний может быть изменена.

Продолжение

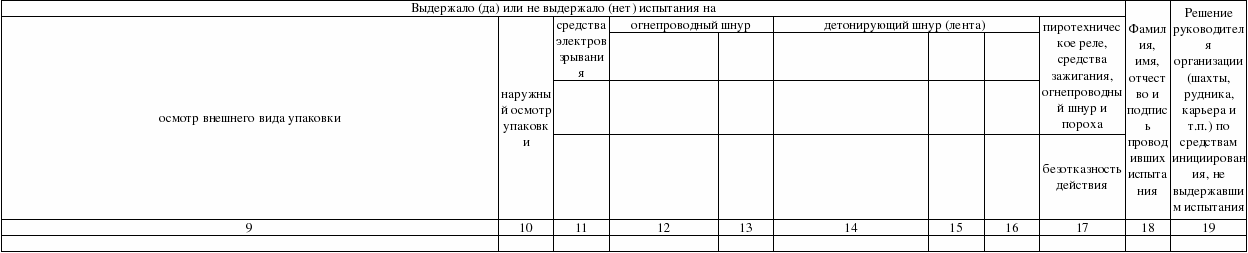

Врезка2 2. Средства инициирования

Врезка3 Продолжение

Врезка4 Рекомендуемая форма

АКТ № _______

испытания взрывчатых

материалов при ___________________________________________________________

(вид контроля)

Испытания проведены

на складе ________________________________________________________________

(наименование организации)

комиссией в составе заведующего складом взрывчатых материалов _______________

взрывника (лаборанта по испытанию взрывчатых материалов) ___________________

___________________

«___» _______ 20 __ г.

1. Паспортные данные взрывчатых материалов

Врезка5 2. Результаты наружного осмотра тары и взрывчатых материалов.

3. Результаты физического обследования взрывчатых материалов.

4. Результаты испытаний на взрывчатые свойства (полноту детонации, полноту и равномерность горения и др.)

ЗАКЛЮЧЕНИЕ

Образец ______________________________________________ от партии № _______

(наименование взрывчатых материалов)

удовлетворяет требованиям ___________________________________________________

(наименование стандарта, технических условий)

Партия № _________________________________________ допускается к взрывным

(наименование взрывчатых материалов)

работам ____________________________________________________________________

___________________________________________________________________________

(условия выполнения взрывных работ)

Дата проведения испытаний

Подписи

Приложение 4

(к главе XI )

ВЕДОМОСТЬ СОСТОЯНИЯ ЗАЗЕМЛИТЕЛЕЙ МОЛНИЕЗАЩИТЫ НА СКЛАДЕ ВЗРЫВЧАТЫХ МАТЕРИАЛОВ

I . Основные технические данные о заземлителях

Врезка6 Технические данные внес __________________________________________________

(должность, Ф.И.О., подпись)

Измерения произвел _______________________________________________________

(подпись)

II . Результаты осмотра молниезащиты и измерений

Врезка7 Осмотр и измерения произвели _____________________________________________

(должность, Ф.И.О., подпись)

_____________________________________________

(должность, Ф.И.О., подпись)

Приложение 5

(к п. 52 главы IV )

Форма

ЖУРНАЛ РЕГИСТРАЦИИ ОТКАЗОВ ПРИ ВЗРЫВНЫХ РАБОТАХ

№ п/п	Дата, смена взрывания	Наименование места взрыва	Всего зарядов, шт.	Результаты взрыва		Подпись взрывника, выявившего отказ	Ликвидировано отказов	Дата, смена	Подпись взрывника, проводившего ликвидацию отказов	Подпись лица технического надзора, руководившего ликвидацией отказов
				взорвалось зарядов	произошло отказов
