ОНТП 51-1-85, часть 9
Примечания.
1. Категория производств, категория и группа взрывоопасной смеси приняты для дизтоплива по ГОСТ "Топливо дизельное".
2. Категории производств помещений связи принята в соответствии с "Перечнем помещений Минсвязи СССР по взрывной, взрывопожарной и пожарной опасности".
3. Согласно ГОСТ "Взрывоопасные смеси" и разъяснения Всесоюзного научно-исследовательского, проектно-конструкторского и технологического института взрывозащищенного и рудничного электрооборудования ВНИИВЭ, природный газ, транспортируемый по магистральным газопроводам и газ выветривания из резервуаров отнесены в классификации к категории 11А, группе Т1 взрывоопасных смесей (см.письмо ВНИИВЭ N 19-5/2441 от 01.04.82 г.).
Приложение 2
|

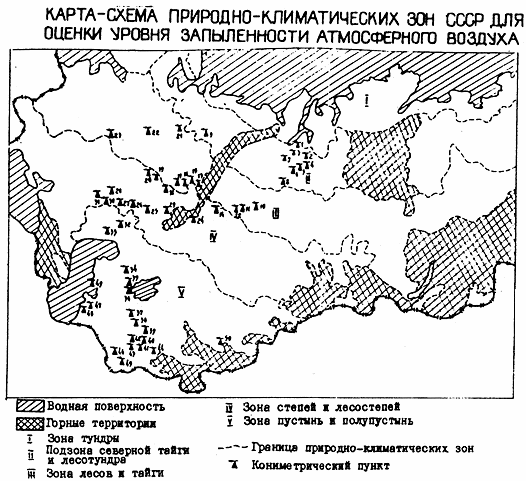

Кониметрические пункты |
||
|
Природно-климатическая зона |
Наименование пункта |
|
|
Тундра |
1 |
Ныда |
|
Лесотундра и север тайги |
2 |
Уренгой |
|
|
3 |
Надым |
|
|
4 |
Ягенетта |
|
|
5 |
Пходейский |
|
|
6 |
Губкинский |
|
|
7 |
Комсомольский |
|
|
8 |
Ортьягунский |
|
|
9 |
Ухта |
|
Лесов и тайги |
10 |
Самсоновский |
|
|
11 |
Ярковский |
|
|
12 |
Ивдель |
|
|
13 |
Горнозаводский |
|
|
14 |
Далматовский |
|
|
15 |
Оханск |
|
|
16 |
Можга |
|
|
17 |
Помары |
|
|
18 |
Шемордан |
|
|
19 |
Алгасово |
|
|
20 |
Елец |
|
|
21 |
Котлас |
|
|
22 |
Грязовец |
|
|
23 |
Валдай |
|
Степная и полустепная |
24 |
Карталы |
|
|
25 |
Оренбург |
|
|
26 |
Алексеевка |
|
|
27 |
Уральск |
|
|
28 |
Чижа |
|
|
29 |
Красногорский |
|
|
30 |
Алгай |
|
|
31 |
Саратов |
|
Пустынная и лесопустынная |
32 |
Индер |
|
|
33 |
Досанг |
|
|
34 |
Бейнеу |
|
|
35 |
Комсомольск-на-Устюрте |
|
|
36 |
Кунград |
|
|
37 |
Хива |
|
|
38 |
Лебап |
|
|
39 |
Газли |
|
|
40 |
Мубарек |
|
|
41 |
Култак |
|
|
42 |
Гугуртли |
|
|
43 |
Самантепе |
|
|
44 |
Шуртан |
|
|
45 |
Шатлык |
|
|
46 |
Каракумская |
|
|
47 |
Небит-Даг |
|
|
48 |
Котурдепе |
|
|
49 |
Бекдаш |
|
|
50 |
Ташкент |
Приложение 3
Соотношение между единицами измерения
Давление
1 ат = 1 кгс/см
= 9,81·10
Па = 9,81·10
н/м
1 бар = 10
н/м
= 1,019 кгс/см
= 0,98066 атм
Динамическая вязкость
1 н.с/м
= 1Па.с = 1кг/(м.с)
1 кгс.с/м
= 9,807 Па.с
Тепловой поток
1 Вт = 0,86 ккал/ч = 360 кал/ч = 0,239 кал/с
1ккал/ч = 1,163 Вт
Теплоемкость
1Дж/(кг.К) = 0,239 кал/(кг.К)
1ккал/(кг.К) = 4187 Дж/(кг.К)
Теплопроводность
1 Вт/(м.К) = 0,86 ккал/(м.ч.К) = 0,239 кал/(м.с.К)
1 ккал/(м.ч.К) = 1,163 Вт.(м.К) = 2,777 ккал/(м.с.К)
Теплоотдача
1 Вт/(м.
К) = 0,86 ккал/(м·
ч.К)
1 ккал/(м
ч.К) = 1,163 Вт/(м·
К)
Приложение 4
(рекомендуемое)
Коэффициент
,
учитывающий влияние противообледенительной системы ГТУ
|
Тип ГТУ |
Диапазон
температур воздуха на входе компрессора ГТУ,
|
Формула
для расчета или значение коэффициента
|
|
ГТК-10 |
> 278
|
1,0 0,90 |
|
ГТН-10И ГТН-25И оснащенных системой с подогревом продуктами сгорания |
> 277
|
1,0 1,0 при
этом температура
|
|
ГТН-10И ГТН-25И оснащенных системой с подогревом воздухом после компрессора |
от 266 до 277
|
1,0 0,94+0,014
( 0,84 |
|
ГПА-Ц-16 |
от 268 до 280 от 268 до 263 |
1,0 0,96 0,945 |
|
ГТН-16 |
от 263 до 276 |
1,0 1,0 при
этом температура
|
К
278
277
263
Приложение 5
Перечень
действующих СНиПов и нормативных документов, которые должны использоваться при проектировании магистральных газопроводов
1. Нормы
технологического проектирования магистральных газопроводов
(1 редакция).
2. ОСТ 51.40-83. Газы горючие природные, подаваемые в магистральные газопроводы. Технические условия.
3. СНиП 2.05.06-85. Магистральные трубопроводы, Нормы проектирования.
4. ОСТ 51.100-83.Надежность магистральных газопроводов. Термины и определения.
5. ОСТ 51.63-80. Газопровод. Линейная часть. Термины и определения.
6. ОСТ 51.54-79. Транспорт газа трубопроводный. Основные термины и определения.
7. Правила технической эксплуатации магистральных газопроводов, 1982 г. (изм. от 16.05.91 № 40) и Пр. от 24.16.92 № 43-03.
8. Правила устройства и безопасной эксплуатации сосудов, работающих под давлением. Госгортехнадзор СССР. ПИО ОБТ, 1996 г.
9. СНиП II-89-80. Генеральные планы промышленных предприятий.
10. СН 527-80. Инструкция по проектированию технологических стальных трубопроводов Ру до 10 МПа.
11. Инструкция по применению стальных труб в газовой и нефтяной промышленности,1996 г. РАО “Газпром”.
12. СН-373-67. Указания по расчету стальных трубопроводов различного назначения.
13. СН 369-74. Указания по расчету рассеивания в атмосфере вредных веществ, содержащихся в выбросах предприятий.
14. Правила техники безопасности для холодильных машин и установок, 1983 г.
15. Методические указания по расчету норм расхода хладоагентов, 1982 г.
16. Альбомы типовых деталей тепловой изоляции трубопроводов и оборудования. Серия 2.400. Главтепломонтаж. 1971 г.
17. СН 542-81. Инструкция по проектированию тепловой изоляции оборудования и трубопроводов промышленных предприятий.
18.
Инструкция по применению защитных покрытий.
19. СН 245-71. Санитарные нормы проектирования промышленных предприятий.
20. СН 433-79. Инструкция по строительному проектированию предприятий, зданий и сооружений нефтяной и газовой промышленности.
21. Перечень вновь возводимых и реконструируемых зданий и помещений Министерства газовой промышленности, подлежащих оборудованию автоматической пожарной сигнализацией.
22. Перечень зданий и помещений, подлежащих оборудованию автоматическими средствами пожаротушения.
23.. Перечень технологического оборудования, применяемого на предприятиях Мингазпрома, подлежащего установке на открытых площадках, согласованный Госстроем СССР.
24. ГОСТ 11882-73. Воздух для питания пневматических приборов и средств автоматизации ГСП. Технические требования и методы испытаний.
25. РТМ-6-28-009-82. Устройства предохранительные с разрушающейся мембраной. Минхимпром, 1982 г.
26. СН 227-82. Инструкция по типовому проектированию.
27. ГОСТ 21199-82. Установки газотурбинные. Общие технические требования.
28. ОСТ 24.022.08. Устройства воздухоочистительные для стационарных газовых турбин. Технические требования.
29. ОСТ 108.022.13-82. Устройства воздухоочистительные комплексные для стационарных приводных газотурбинных установок. Типы, технические требования.
30. "Классификация уровня запыленности атмосферного воздуха в различных природных зонах СССР", ВНИПИгаздобыча, 1982 г.
31. Методика теплового и аэродинамического расчета аппаратов воздушного охлаждения. ВНИИнефтемаш. 1982 г.
32. СНиП 2.01.01-82. Строительная климатология и геофизика.
33. ГОСТ 15 150-69. Машины, приборы и другие технические изделия. Исполнение для различных климатических районов.
Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
34. СНиП II-106-79. Склады нефти и нефтепродуктов.
35. Инструкция о порядке получения от поставщиков, перевозки, хранения, отпуска и применения метанола на газовых промыслах, магистральных газопроводах и станциях подземного хранения газа /СПХГ/, утвержденная Мингазпромом 07.07.75г.
36. СНиП II-37-76. Газоснабжение. Внутренние и наружные устройства.
37. ВНТП 51-1-78. Нормы технологического проектирования газоперерабатывающих заводов. ЮжНИИгипрогаз,1978 г.
38. СНиП II-31-74. Водоснабжение. Наружные сети и сооружения.
39. СНиП II-32-74. Канализация. Наружные сети и сооружения.
40. СНиП II-33-75. Отопление, вентиляция и кондиционирование воздуха.
41. СНиП II-34-76. Горячее водоснабжение.
42. СНиП II-36-73. Тепловые сети.
43. СН 75-76. Инструкция по проектированию установок автоматического пожаротушения.
44. Инструкция о порядке согласования применения электрокотлов и других электронагревательных приборов.
45. СНиП II-30-76. Внутренний водопровод и канализация зданий.
46. Руководство по проектированию сооружений для забора подземных вод. ВНИИВодгео Госстроя СССР. Москва, 1978 г.
47. Правила охраны поверхностных вод от загрязнения сточными водами. Москва. 1975 г.
48. Руководство по рекультивации земель при строительстве магистральных газопроводов. Москва, 1976 г.
49. Основные положения о рекультивации земель, нарушенных при разработке месторождений полезных ископаемых и торфа, проведении геологоразведочных, строительных и других работ. Москва, 1977 г.
50. ВСН 1-46-73. Указания по проектированию и методике расчета магистральных трубопроводов из труб диаметром 1420 мм, Миннефтегазстрой, 1973 г.
51. ВСН 2-84-82. Инструкция по применению импортных изоляционных лент и липких оберток. Миннефтегазстрой, 1982 г.
52. ВСН 2-25-71. Инструкция по проектированию подземных трубопроводов на опорах в вечно-мерзлых грунтах, Мингазпром,1971 г.
53. Нормы обслуживания и нормативы численности для линейных обходчиков, осуществляющих обслуживание и охрану линейной части газо- и продуктопроводов. Москва, 1980 г.
54. Правила охраны магистральных газопроводов. Москва, 1979 г.
55. ВСН 2-106-78. Инструкция по проектированию и расчету электрохимической защиты магистральных трубопроводов и промысловых объектов. Миннефтегазстрой, 1980 г.
56. Руководство по проектированию и защите от коррозии подземных металлических сооружений связи, Минсвязь СССР, 1978 г.
57. Руководство по применению средств электрозащиты от почвенной коррозии на низкотемпературных газопроводах.
58. ПУЭ. Правила устройства электроустановок. Минэнерго СССР, 1985 г.
59. СН 174-75. Инструкция по проектированию электроснабжения промышленных предприятий, Госстрой СССР.
60. Положение о разработке схем и объектов внешнего электроснабжения магистральных нефтепроводов и газопроводов, 1979 г.
61. СН 85-74. Инструкция по прокладке кабелей напряжением до 110 кВ. Госстрой СССР.
62. РТМ 51-33-80. Методические указания по нормированию категорийности электроприемников объектов газовой промышленности, Мингазпром, 1980 г.
63. РТМ-1275. Указания по построению электрических схем компрессорных станций магистральных газопроводов. Мингазпром, 1981 г.
64. ВСН 332-74. Инструкция по монтажу электрооборудования силовых осветительных сетей взрывоопасных зон. Главэлектромонтаж, 1974 г.
65. СН 305-77. Инструкция по проектированию и устройству молниезащиты зданий и сооружений. Госстрой СССР.
66. СН 102-76. Инструкция по устройству сетей заземления и зануления в электроустановках. Госстрой СССР.
67. СН 357-77. Инструкция по проектированию силового и осветительного оборудования промышленных предприятий. Госстрой СССР, 1977 г.
68. СНиП II-4-79. Естественное и искусственное освещение. Нормы проектирования. Госстрой СССР, 1979 г.
69. Руководство по выбору и применению проводов для силовых и осветительных сетей. ВНИПИтяж.
70. Единые технические указания по выбору и применению электрических кабелей, Минэнерго, ММСС.
71. ВСН 294-72. Инструкция по монтажу электрооборудования пожароопасных установок напряжением до 1000 В. Минмонтажспецстрой, 1972 г.
72. Правила технической эксплуатации и техники безопасности при эксплуатации воздушных линий электропередач, распределительных сетей и взрывоопасных электроустановок. Госэнергонадзор, 1974 г.
73. Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей. Госэнергонадзор, 1974 г.
74. РД 39-22-113-78. Временные правила защиты от проявления статического электричества на производственных установках и сооружениях нефтяной и газовой промышленности. Мингазпром, Миннефтепром, 1978 г.
75. ВНТП 119-80.Ведомственные нормы технологического проектирования. Проводные средства связи. Линейно-кабельные сооружения. Министерство связи СССР, 1980 г.
76. ВНТП 112-79. Ведомственные нормы технологического проектирования. Проводные средства связи. Часть 2. Станции городских и сельских телефонных сетей, Минсвязи СССР, 1979 г.
77. ВНТП 13-79. Ведомственные нормы технологического проектирования. Проводные средства связи. Станции и узлы телеграфные и передачи данных. Минсвязи СССР, 1979 г.
78. ВНТП III-79. Ведомственные нормы технологического проектирования. Проводные средства связи. Часть 4. Станции радиотрансляционных узлов, Минсвязи СССР. 1979 г.
79. ВНТП 115-80. Ведомственные нормы технологического проектирования. Проводные средства связи. Магистральные кабельные линии связи. Минсвязи СССР, 1980 г.
80. ВНТП 117-81. Ведомственные нормы технологического проектирования. Проводные средства связи. Линейно-аппаратные цехи, Минсвязи СССР, 1981г.
81. ВНТП 213-80. Ведомственные нормы технологического проектирования. Предприятия радиосвязи, радиовещания и телевидения. Радиорелейные линии связи. Минсвязи СССР, 1980 г.
82. ВНТП 332-81. Ведомственные нормы технологического проектирования. Электроустановки предприятий и сооружений электросвязи, радиовещания и телевидения, Минсвязи СССР, 1981 г.
83. ВНТП 332-82. Ведомственные нормы технологического проектирования. Проводные и почтовые средства связи. Производственные и вспомогательные здания, Минсвязи СССР, 1982 г.
84. НТП 45-320-76. Нормы технологического проектирования. Линии воздушные связи и радиотрансляционных сетей. Минсвязи СССР. 1976 г.
85. ВСН 1-77. Инструкция по проектированию молниезащиты радиообъектов. Минсвязи СССР. 1977 г.
86. Правила строительства и ремонта воздушных линий связи и радиотранспортных сетей /части I, II, III, IY/, Минсвязи СССР, 1971-1975 г.
87.Инструкция по скрещиванию телефонных цепей воздушных линий связи. Минсвязи СССР, 1968 г.
88. Правила по строительству линейных сооружений городских телефонных сетей. Минсвязи СССР. 1962 г.
89. Указания по строительству междугородних кабельных линий связи. Минсвязи СССР, 1972 г.
90. Руководство по симметрированию кабелей связи. Минсвязи СССР, 1959 г.
91. Руководство по симметрированию кабелей связи в широком диапазоне частот, Минсвязи СССР, 1965 г.
92. Руководство по защите подземных кабелей связи от ударов молнии. Минсвязи СССР. 1975 г.
93. М-012-2-74. Содержание кабелей связи под избыточным газовым давлением, Гипросвязь, 1974 г.
94. М-056-2-75. Методические указания. Размещение усилительных пунктов и электрические расчеты телефонных каналов кабельных линий связи для однополосных и двухполосных систем передачи. Минсвязи СССР, 1975 г.
95. Единые технические указания по выбору и применению кабелей связи в алюминиевой стальной и пластмассовой оболочках. Минсвязи СССР, 1972 г.
96. Правила защиты устройств проводной связи, железнодорожной сигнализации и телемеханики от опасного и мешающего влияния линий электропередачи /часть 1 и 2/ Минсвязи СССР, 1976 г.
97. Правила защиты устройств связи от влияния тяговой сети электрических железных дорог постоянного тока /ч.1/, МПС, Минсвязи СССР, 1969 г.
98. 1-72-92. Общесоюзные нормы индустриальных радиопомех. Госкомитет по радиочастотам.
99. СНиП II-12-77. Защита от шума. Нормы проектирования.
100. СНиП II-2-80. Противопожарные нормы проектирования зданий и сооружений.
101. Основные положения по комплексной автоматизации газотранспортных предприятий. Москва, 1977 г.
102. Основные технические решения по автоматизации перспективных КС, Москва 1979 г.
103. Справочник по автоматизации производственных процессов в газовой промышленности.
104. Правила измерения расхода газов и жидкостей стандартными сужающими устройствами РД 50-213-80, Москва, 1982 г.
105. Руководство по количественному учету топливного газа и газа собственных нужд КС газопроводов, Москва, 1981 г.
106. СН 463-74. Указания по определению категории производств по взрывной, взрывопожарной и пожарной опасности. Госстрой СССР, 1974 г.
107. СНиП II-Д.5-72. Автомобильные дороги. Нормы проектирования.
108. Правила безопасности в нефтегазодобывающей промышленности, Госгорнадзор по согласованию с Госстроем СССР, 1974 г.
109. Правила устройства и безопасной эксплуатации стационарных компрессорных установок, воздухопроводов и газопроводов, Госгортехнадзор и ВЦСПС, 1971 г.
110. ПУГ-69. Правила устройства и безопасной эксплуатации трубопроводов для горючих, токсичных и сжиженных газов. Госгортехнадзор СССР. 1969 г.
111. Правила устройства и безопасной эксплуатации поршневых компрессоров, работающих на взрывоопасных и токсичных газах. Госгортехнадзор. 1970 г.
112. ПБВХП-74. Правила безопасности во взрывоопасных и взрывопожароопасных химических и нефтехимических производствах, Госгортехнадзор СССР, 1982 г.
113. Правила безопасности в газовом хозяйстве, Госгортехнадзор СССР, 1982 г.
114. ВСН 51-1-80. Инструкция по производству строительных работ в охранных зонах магистральных газопроводов Министерства газовой промышленности. Мингазпром, 1980 г.
115. Инструкция по контролю воздушной среды на газо- взрыво- и пожароопасных предприятиях и отдельных объектах Министерства газовой промышленности. Мингазпром, 1969 г.
116. РД 39-2-434-80. Требования к установке стационарных газоанализаторов и сигнализаторов в производственных помещениях предприятий нефтяной промышленности /ТУ газнефть/, Миннефтегазпром, 1980 г.
117. Нормы положенности противопожарного оборудования и первичных средств пожаротушения на объектах Министерства газовой промышленности. Мингазпром,1977 г.
118. Руководство по определению пределов огнестойкости конструкций, пределов распространения огня по конструкциям и группы возгораемости материалов, ЦНИИСК им. В.А. Кучеренко, 1982 г.
119. ВНТП-28-79. Противопожарные нормы проектирования предприятий, зданий и сооружений нефтеперерабатывающей и нефтехимической промышленности. Министерство нефтеперерабатывающей и нефтехимической промышленности СССР, 1979 г.
120. Положение о комиссии в объединении по предупредительному надзору за соблюдением действующих норм и правил по охране труда в проектной документации на строительство, расширение, реконструкцию производственных и санитарно-бытовых объектов Мингазпрома, Мингазпром, 1982 г.
121. ГОСТ 12.1.003-75.ССБТ. Шум. Общие требования безопасности.
122. ГОСТ 12.1.004-75.ССБТ. Пожарная безопасность. Общие требования.
123. ГОСТ 12.2.003.-74.ССБТ. Оборудование производственное. Общие требования безопасности.
124. ГОСТ 12.2.016-76.ССБТ. Оборудование компрессорное. Общие требования безопасности.
125. ГОСТ 12.3.002.-75.ССБТ. Процессы производственные. Общие требования безопасности.
126. ГОСТ 12..1.009-76.ССБТ. Электробезопасность. Общие требования.
127. ГОСТ 12.1.010-76.ССБТ. Взрывобезопасность. Общие требования.
128. ГОСТ 14202-69. Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки.
129. ГОСТ 12.1.012-78.ССБТ. Вибрация. Общие требования безопасности.
130. ГОСТ 12.4.026-76.ССБТ. Сигнальная предупредительная окраска и знаки безопасности.
131. ГОСТ 12.4.011-75.ССБТ. Средства защиты работающих. Классификация.
132. СН-528-80. Перечень единиц физических величин, подлежащих применению в строительстве.
133. ОСТ 51.55-79. Знаки безопасности для предприятий газовой промышленности.
134. ГОСТ 8.002-71. Организация и порядок проведения проверки, ревизии и экспертизы средств измерений.
135. "Общие санитарные правила по хранению и применению метанола".
136. "Правила по перевозке, хранению и применению метанола".
137. СНиП II-90-81. Производственные здания промышленных предприятий.
138. ГОСТ 12.1.011-78 (СТ СЭВ 2775-80). Смеси взрывоопасные. Классификация и методы испытаний.
139. Временные общеотраслевые методические материалы по проектированию машин, оборудования и приборов, автоматизированных с применением микропроцессорных средств, и созданию на этой базе автоматизированных предприятий и технологических комплексов. Госкомитет СССР по науке и технике, Москва, 1984 г.
140. Отраслевые руководящие методические материалы по созданию автоматизированных систем управления технологическими процессами в газовой промышленности. Мингазпром, Москва, 1977 г.
141. ГОСТ 25812-83. Единая система защиты от коррозии и старения. Подземные сооружения. Общие технические требования.
142. ГОСТ 9.015-74. Подземные сооружения. Общие технические требования.
Приложение 6
Принятые сокращения
ЕСГ - единая система газоснабжения
СНиП - строительные нормы и правила
ГЩУ - главный щит управления
РТМ - руководящий технический материал
ВЛ - воздушная линяя электропередачи
УКЗ - установка катодной защиты
ПУЭ - правила устройства электроустановок
ЛЭП - линяя электропередачи
КС - компрессорная станция
КИП - контрольно-измерительные приборы
ДПКС - диспетчерский пункт компрессорной станции
ЗРУ - закрытое распределительное устройство
КТП - комплектная трансформаторная подстанция
ПЭБ - производственно-энергетический блок
ГРС - газораспределительная станция
УКЗВ - установки катодной защиты высоковольтные
УКЗН - установки катодной защиты низковольтные
ГПА - газоперекачивающий агрегат
АЗК - автомат закрытия крана
ЛЭС - линейно-эксплуатационная служба
АТС - автоматическая телефонная станция
ПХГ - подземное хранилище газа
ГТУ - газотурбинная установка
ЭСН - электростанция собственных нужд.
Приложение 7

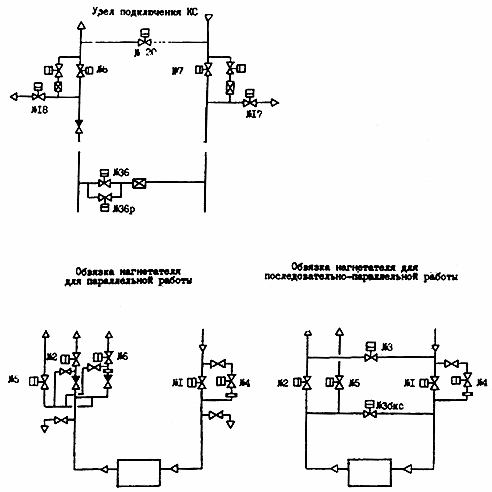

Перечень и нумерация основных кранов компрессорных станций магистральных газопроводов
|
Номер крана |
Место установки |
|
1 |
На всасывающем газопроводе ГПА |
|
2 |
На нагнетательном газопроводе ГПА |
|
3 |
На трубопроводе между всасывающим и нагнетательным газопроводом обвязки нагнетателя |
|
3-бис |
На обводной линии агрегата между нагнетателем и кранами N 1 и N 2 |
|
4 |
На обводной линии крана N 1 |
|
5 |
На свече, врезанной в нагнетательный газопровод между нагнетателем и краном N 2 |
|
6 |
На пусковом контуре агрегата |
|
7 |
На входных газопроводах КЦ до пылеуловителей |
|
8 |
На выходных газопроводах КЦ |
|
17 |
На свечах входных газопроводов КЦ |
|
18 |
На свечах выходных газопроводов КЦ |
|
20 |
На магистральном газопроводе между входным и выходным газопроводами КЦ |
|
36 |
На обводной линии компрессорной станции |
|
36р |
На обводной линии компрессорной станции |
Полный перечень и нумерация кранов определяется требованиями "Правил технической эксплуатации магистральных газопроводов" и технологической схемой конкретной компрессорной станции.
1. ОБЩИЕ ПОЛОЖЕНИЯ
2. ЛИНЕЙНЫЕ СООРУЖЕНИЯ
Общие требования
Рис.1
ПЕРЕХОДЫ
ПЕРЕМЫЧКИ
УЗЛЫ РЕДУЦИРОВАНИЯ ГАЗА
УЗЛЫ ОЧИСТКИ ГАЗОПРОВОДА
УЗЛЫ СБОРА ПРОДУКТОВ ОЧИСТКИ ГАЗОПРОВОДА
ЗАПОРНАЯ АРМАТУРА
ЭЛЕКТРОСНАБЖЕНИЕ ЛИНЕЙНЫХ ПОТРЕБИТЕЛЕЙ
ТЕЛЕМЕХАНИЗАЦИЯ ЛИНЕЙНОЙ ЧАСТИ
3. КОМПРЕССОРНЫЕ СТАНЦИИ
Общие требования
УСТАНОВКИ КОМПРИМИРОВАНИЯ ГАЗА
УСТАНОВКИ ОЧИСТКИ ГАЗА
УСТАНОВКИ ОХЛАЖДЕНИЯ ГАЗА
УСТАНОВКИ ОХЛАЖДЕНИЯ МАСЛА И ВОДЫ (АНТИФРИЗА) ГАЗОПЕРЕКАЧИВАЮЩИХ АГРЕГАТОВ
УСТАНОВКИ ПОДГОТОВКИ ГАЗА ТОПЛИВНОГО, ПУСКОВОГО, ИМПУЛЬСНОГО И СОБСТВЕННЫХ НУЖД
УСТАНОВКИ ВОЗДУХОСНАБЖЕНИЯ
СКЛАДЫ ГОРЮЧЕ-СМАЗОЧНЫХ МАТЕРИАЛОВ
СКЛАДЫ МЕТАНОЛА
КОНТРОЛЬ И АВТОМАТИКА
ЭЛЕКТРОСНАБЖЕНИЕ
ТЕПЛОСНАБЖЕНИЕ, ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ
ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ
4. СТАНЦИИ ОХЛАЖДЕНИЯ ГАЗА
ОБЩИЕ ТРЕБОВАНИЯ
ВСПОМОГАТЕЛЬНЫЕ СИСТЕМЫ
СКЛАДЫ ХЛАДОАГЕНТА
ФАКЕЛЬНАЯ СИСТЕМА
ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ
ЭЛЕКТРОСНАБЖЕНИЕ
СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ, ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ
ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ
СИСТЕМЫ КОНТРОЛЯ И УПРАВЛЕНИЯ
6. СВЯЗЬ
7. ЭЛЕКТРОХИМИЧЕСКАЯ ЗАЩИТА
ОБЩИЕ ТРЕБОВАНИЯ
УСТАНОВКИ КАТОДНОЙ ЗАЩИТЫ
УСТАНОВКИ ПРОТЕКТОРНОЙ ЗАЩИТЫ
УСТАНОВКИ ДРЕНАЖНОЙ ЗАЩИТЫ
КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПУНКТЫ
8. НОРМАТИВНЫЕ ТЕХНОЛОГИЧЕСКИЕ ПОКАЗАТЕЛИ
НОРМЫ РАЗМЕЩЕНИЯ И НОРМЫ РАБОЧЕЙ ПЛОЩАДИ НА АГРЕГАТ
НОРМЫ РАСХОДА ОСНОВНЫХ И ВСПОМОГАТЕЛЬНЫХ МАТЕРИАЛОВ
НОРМАТИВЫ СКЛАДСКИХ И ПОДСОБНЫХ ПОМЕЩЕНИЙ
ФОНД ВРЕМЕНИ И РЕЖИМ РАБОТЫ РАБОЧИХ, ИТР И СЛУЖАЩИХ
УРОВЕНЬ АВТОМАТИЗАЦИИ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ
НОРМЫ ВЫБРОСА ВРЕДНЫХ ОТХОДОВ
ИСПОЛЬЗОВАНИЕ ОСНОВНОГО ОБОРУДОВАНИЯ КОМПРЕССОРНЫХ СТАНЦИЙ
НОРМЫ ЗАПАСОВ ОСНОВНЫХ И ВСПОМОГАТЕЛЬНЫХ МАТЕРИАЛОВ ДЛЯ МАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВ
9. ПРОТИВОПОЖАРНЫЕ ТРЕБОВАНИЯ
ОБЩИЕ ПОЛОЖЕНИЯ
ЛИНЕЙНЫЕ СООРУЖЕНИЯ
ПРОИЗВОДСТВЕННЫЕ ЗДАНИЯ И СООРУЖЕНИЯ
10. ОХРАНА ТРУДА, ТЕХНИКА БЕЗОПАСНОСТИ, ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
ОХРАНА ТРУДА
ТЕХНИКА БЕЗОПАСНОСТИ
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
11. ИСПОЛЬЗОВАНИЕ ВТОРИЧНЫХ ЭНЕРГЕТИЧЕСКИХ РЕСУРСОВ
12. ГИДРАВЛИЧЕСКИЕ РАСЧЕТЫ МАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВ
Общие положения
Определение пропускной способности и производительности магистральных газопроводов
Расчет стационарных гидравлических режимов работы линейных участков
Рис.2. Зависимость коэффициентов сжимаемости газов от приведенных давлений и температур
Рис.3. Зависимость коэффициентов сжимаемости газов от приведенных давлений и температур
Рис.4. Псевдокритические параметры газовых смесей в зависимости от их плотности (плотность при 0,1013 МПа и 293 К)
Рис. 5. Поправки и для псевдокритических параметров и газовых смесей на содержание азота, двуокиси углерода и сероводорода
Расчет стационарных режимов работы линейных участков
Рис.6. Зависимость теплоемкости метана от давления и температуры газа
Рис.7. Зависимость коэффициента Джоуля-Томсона от давления и температуры газа
Расчет режимов работы компрессорных станций
Расчет рабочих параметров поршневых газоперекачивающих агрегатов
Расчет располагаемой мощности привода газоперекачивающих агрегатов
Расчет расхода газа на собственные нужды
Расчет расхода электроэнергии для электроприводных КС
Приложение 1 Классификация производственных зданий, помещений и сооружений предприятий магистральных газопроводов по их взрыво- и пожароопасности
Приложение 2
Приложение 3 Соотношение между единицами измерения
Приложение 4 (рекомендуемое) Коэффициент, учитывающий влияние противообледенительной системы ГТУ
Приложение 5 Перечень действующих СНиПов и нормативных документов, которые должны использоваться при проектировании магистральных газопроводов
Приложение 6 Принятые сокращения
Приложение 7 Перечень и нумерация основных кранов компрессорных станций магистральных газопроводов
Черт.
