Устанавливается совмещение объектных потоков исходя из минимума общей продолжительности возведения градостроительного комплекса.

На основании установленных сроков возведения объектов определяются необходимые показатели календарного плана.

2.15. При разработке комплексного укрупненного сетевого графика следует руководствоваться следующими положениями:

комплексный укрупненный сетевой график является моделью всего процесса создания комплекса (группы сооружений, жилого микрорайона и т. п.), в которой должны быть представлены и увязаны в технологической и организационной последовательности все работы по проектированию, материальному обеспечению, подготовке и осуществлению строительства;

« исходным событием» комплексного укрупненного сетевого графика условно принимается момент утверждения задания на проектирование;

в зависимости от характера проектируемого комплекса комплексный укрупненный сетевой график может разрабатываться в виде одноцелевой или многоцелевой модели, где « завершающими событиями» являются соответственно сдача комплекса (группы зданий и сооружений) или сдача отдельного здания (сооружения);

комплексный укрупненный сетевой график составляется со степенью детализации, достаточной для определения сроков выполнения отдельных этапов проектирования, планирования, организационной подготовки, материального обеспечения и осуществления строительства, а также позволяющей выделить работы отдельных исполнителей и проводить оптимизацию графика по использованию основных ресурсов;

моменты начала поставок основного технологического оборудования для гражданских и жилых зданий, основных материалов и конструкций, поступления проектно-сметной документации должны быть отражены в комплексном сетевом графике специальными символами и привязаны к началу соответствующих работ с необходимым опережением;

в комплексном укрупненном сетевом графике должны выделяться три периода – период организационно-технических мероприятий, предшествующих началу строительства, подготовительный период строительства в основной период строительства. События, указывающие начало и конец финансирования указанных периодов, показываются условными обозначениями.

2.16. Разработка комплексного укрупненного сетевого графика ведется поэтапно и включает:

подготовку, изучение и анализ исходных данных;

составление локальных укрупненных сетевых графиков и карточек – определителей работ;

« сшивку» локальных графиков в общий комплексный укрупненный график;

расчет временных параметров графика, определение потребности в ресурсах по ранним срокам выполнения работ;

приведение временных и ресурсных параметров комплексного укрупненного сетевого графика в соответствие с заданными ограничениями.

2.17. Исходными данными для составления комплексного укрупненного сетевого графика служат: заданный срок строительства; технологические и компоновочные решения задания на проектирование; данные изысканий; имеющиеся решения по вопросам материально-технического обеспечения строительства; перечень объектов, входящих в состав комплекса; данные заказчика о перспективной застройке; данные о мощности и технологических возможностях организаций, намеченных для осуществления строительства; нормативные материалы по вопросам проектирования и организации строительства; проекты аналогичных объектов и фактические данные о временных и ресурсных затратах при их реализации.

2.18. На основе изучения и анализа исходных данных намечаются: организационно-технологическая схема строительства; членение объекта на узлы и очереди; исполнители работ; специализированные и объектные потоки; выделяются главная цель работы, отражающая технологическую последовательность строительства, и промежуточные локальные цели.

Локальные сетевые графики составляются по видам работ или по отдельным сооружениям комплекса. Эти графики должны отражать стадии строительства (например, подземная или надземная части зданий) и специализированные потоки (например, монтаж, отделка). В каждом отдельном графике устанавливаются граничные события, через которые должна осуществляться сшивка.

На работу локального сетевого графика, требующую затрат основных ресурсов, составляется карточка-определитель, которая должна содержать сведения об условиях возможности начала работы, ее объеме, продолжительности, стоимости, требуемых материально-технических и трудовых ресурсах, используемых механизмах.

2.19. Сшивка локальных графиков производится с учетом очередности строительства всех элементов комплекса и намеченной последовательности ввода их в эксплуатацию. При сшивке проверяется правильность построения сетей, соответствие граничных событий, входных и выходных работ локальных графиков, возможность обеспечения поточности работ. В процессе компоновки сводной сетевой модели целесообразно выделять зоны проектных работ, организационно-технических мероприятий, изготовления и поставок конструкций и технологического оборудования, строительно-монтажных работ.

2.20. Расчет комплексного укрупненного сетевого графика может производиться вручную или на ЭВМ.

На основании временных и ресурсных параметров приемлемого варианта комплексного укрупненного сетевого графика составляются календарный план строительства и ведомости потребности основных ресурсов.

3. Строительный генеральный план

Общие требования

3.1. Строительный генеральный план разрабатывается на застройку микрорайона, строительство градостроительного комплекса или на группу жилых и общественных зданий, объединенных общей системой инженерных сетей, а также на отдельное здание (сооружение).

Исходными материалами для разработки строительного генерального плана служат: генеральный план; данные геологических, гидрогеологических и инженерно-экономических изысканий; проектно-сметная документация; календарный план строительства; расчеты объемов временного строительства; организационно-технологические схемы застройки; графики потребности в основных видах ресурсов; расчеты потребности в основных видах ресурсов; расчеты потребности в подсобных зданиях, сооружениях и установках; данные о фактическом наличии машин и механизмов по типам в подрядной строительной организации.

Строительный генеральный план разрабатывается для подготовительного и основного периодов строительства жилых образований с указанием: постоянных зданий и сооружений; мест размещения временных, в том числе мобильных (инвентарных) зданий и сооружений; постоянных и временных дорог и других путей для транспортирования конструкций, материалов и изделий, путей для перемещения кранов большой грузоподъемности; инженерных сетей, мест подключения временных инженерных коммуникаций (сетей) к действующим сетям с указанием источников обеспечения стройплощадки электроэнергией, водой, теплом, паром, складских площадок; основных монтажных кранов и других строительных машин; механизированных установок; существующих и подлежащих сносу строений; мест расположения знаков закрепления разбивочных осей зданий и сооружений.

При разработке строительных генеральных планов необходимо руководствоваться следующими основными принципами:

решения строительного генерального плана должны быть увязаны с решениями проекта (рабочего проекта), в том числе с принятой организацией и технологией производства работ; отвечать требованиям строительных нормативов, охраны труда и безопасной эксплуатации строительных машин и приспособлений, обеспечивать наиболее полное удовлетворение бытовых нужд работающих на строительстве; обеспечивать рациональное прохождение грузопотоков по строительной площадке путем сокращения числа перегрузок и уменьшения расстояний перевозок.

При застройке микрорайона градостроительными комплексами перемещение строительных машин и инвентарных зданий должно осуществляться по установленной очередности строительства градостроительных комплексов:

временные здания, сооружения, установки и инженерные сети должны располагаться на такой площадке, где возможна их эксплуатация в течение всего периода строительства без разборки, передвижки, перекладки и переноса;

затраты на строительство временных зданий и сооружений должны быть минимальными.

Строительный генеральный план составляется поэтапно на схеме генерального плана строительства (как правило, при сохранении принятого масштаба изображения) в такой последовательности: обозначаются границы строительной площадки; выделяются существующие и планируемые к строительству постоянные здания и сооружения, включая транспортные коммуникации и инженерные сети; размещаются строительные и монтажные машины, установки, приспособления и инвентарь; показываются временные дороги, участки установки подсобных инвентарных и временных зданий и сооружений.

На строительном генеральном плане проводятся также: экспликация постоянных существующих и строящихся зданий и сооружений; экспликация временных зданий и сооружений с указанием типа (марки, номера типового проекта), открытых складских и других площадок; перечень (в табличной форме) постоянных и временных инженерных сетей и ограждения площадки с указанием их протяженности; принятые условные обозначения.

3.2. Для особо крупных и сложных объектов, когда организационными и техническими решениями охватывается территория за пределами строительной площадки, разработке строительного генерального плана в составе проекта организации строительства предшествует составление ситуационного плана района строительства. На нем показывается расположение: существующих и проектируемых объектов; производственной и материально-технических баз; месторождений и карьеров местных строительных материалов; подсобных предприятий; водных путей, автомобильных и железных дорог, станций примыкания к путям МПС и других транспортных сооружений; линий связи и других сооружений; границ сооружения объектов, мест вырубки леса, взятия грунта; участков или территорий, отводимых для нужд строительства; характерных топографических условий местности, а также принятые условные обозначения.

Исходными данными для разработки ситуационного плана служат материалы генерального плана, технико-экономических, топографических, геологических и гидрогеологических изысканий на охватываемой территории района. Ситуационный план составляется на геодезической подоснове специализированными проектными институтами по заданию генеральной проектной организации.

3.3. К строительному генеральному плану составляется пояснительная записка, содержащая: обоснование потребности в электроэнергии, воде, паре, кислороде и сжатом воздухе; расчет потребности в инвентарных зданиях, временных сооружениях, складах и складских площадках для производства строительно-монтажных работ и санитарно-бытового обслуживания работников; рекомендации по набору инвентарных зданий и сооружений с их сметной стоимостью и указанием принятых типовых проектов.

Транспортные коммуникации и инженерные сети

3.4. Для своевременного развертывания строительства микрорайонов, градостроительных комплексов, групп зданий и сооружений и создания необходимого фронта работ строительным организациям в первую очередь возводятся транспортные коммуникации и инженерные сети.

Выбор топологии дорог и их параметров (протяженность, размещение, покрытие) осуществляется на основе схемы движения автотранспорта на строительной площадке, предусматривающей беспрепятственный проезд всех автотранспортных средств в обслуживаемые зоны.

Для нужд строительства максимально в первую очередь используются постоянные автодороги, а также, в зависимости от конкретных условий строительства, прокладываются при необходимости временные дороги.

Проектирование, размещение и сооружение автодорог производятся в соответствии со СНиП 2.05.07-85, СНиП II-89-80, СНиП 3.06.03-85, СН 449-72, СН 467-74.

Последовательность устройства дорог включает следующие этапы – составление схемы движения автотранспорта, выбор вида дорог, определение характеристик и конструкций дорог.

По существующему порядку генподрядчик принимает от заказчика участки под застройку только при наличии подъездов. Если городские подъезды отсутствуют, то необходимо предварительно до начала строительства проложить временные дороги силами генподрядчика (по отдельным сметам) или дорожно-строительных организаций.

Использование для нужд строительства постоянных дорог снижает стоимость строительства и повышает культуру производства.

При устройстве инженерных коммуникаций целесообразно вначале выполнять работы по канализации, используемой для организованного отвода вод со строительной площадки. Присоединение к приемным колодцам городской канализации выполняют специализированные подразделения независимо от месторасположения колодцев (в пределах или за пределами красных линий районов застройки). Проектирование, размещение и сооружение сетей канализации производятся в соответствии со СНиП 2.04.03-85, СНиП 3.05.04-85.

Прокладка водопровода производится специализированной организацией от мест подключения к городской сети до водомерных узлов, расположенных в зданиях. Подключение проложенных сетей к действующим магистралям выполняют организации горводопровода по заявке специализированной организации. Проектирование, размещение и сооружение сетей водоснабжения производятся в соответствии со СНиП 2.04.02-84, СНиП 3.05.04-85, СНиП III-4-80, СН 478-80.

До начала монтажа подземной части должны быть завершены работы по обеспечению строительства постоянной электроэнергией за счет прокладки кабельных сетей и устройства ЛЭП, сооружения фидерных и трансформаторных подстанций. Проектирование, размещение и сооружение сетей электроснабжения производятся согласно СНиП III-4-80, ГОСТ 12.1.013-78, СНиП 3.05.06-85, СН 174-75, СН 465-74.

Строительство сетей теплоснабжения включает все работы по устройству камер и каналов, прокладке дренажей, установке креплений, скользящих и неподвижных опор. Проектирование, размещение и сооружение сетей теплоснабжения производятся в соответствии со СНиП 3.05.04-85.

Сети газопроводов с устройством электрозащиты прокладываются от газораспределительных подстанций или действующей сети низкого давления до первого запорного крана на вводе в здание, включая его установку. Работы по врезке в действующую сеть осуществляет горгаз по заявке заказчика, а присоединение к вводам в газораспределительных подстанциях (ГРП) – организации, ведущие прокладку газопровода.

Прокладку телефонной канализации с устройством вводов в здание и установкой телефонных колодцев выполняет специализированная организация. Генподрядная организация не менее чем за 25 дней до сдачи объекта в эксплуатацию обязана соорудить устройство под телефонные шкафы и передать их и все устройства телефонной канализации под монтаж управлению телефонной сети.

Основным направлением индустриализации прокладки подземных коммуникаций является прокладка сетей водопровода, газоснабжения, теплофикации, телефонных и электрических кабелей в общих подземных проходных коллекторах. Такие проходные каналы могут собираться как из отдельных элементов, так и объемных блоков. При этом применение объемных блоков обеспечивает снижение сметной стоимости на 17 – 22 % и трудоемкости на 32 – 75 %.

Мобильные здания и их комплексы

3.5. Применяемые при организации строительных площадок здания представляют собой здания комплексной заводской поставки, конструкции которых обеспечивают возможность их передислокации. Мобильные здания имеют различные объемно-планировочные, конструктивные и функционально-технологические решения и в зависимости от их особенностей классифицируются по типу и назначению.

По типу мобильные (инвентарные) здания подразделяются на контейнерные и сборно-разборные.

Контейнерное здание состоит из одного блок-контейнера полной заводской готовности, который можно передислоцировать на любых пригодных транспортных средствах, в том числе на собственной ходовой части.

Сборно-разборное здание состоит из отдельных блок-контейнеров, плоских и линейных элементов или их сочетаний, соединенных в конструктивную систему на месте эксплуатации.

По исполнению мобильные здания подразделены на три группы – северные (с), обычные (о) и южные (ю).

По функциональному назначению мобильные здания подразделяются на производственные, складские, вспомогательные, жилые и общественные. В городском строительстве применяются производственные, складские и вспомогательные здания (табл. 11).

При организации строительных площадок мобильные (инвентарные) здания размещаются в виде комплексов. Характерной особенностью комплексов является их компактность, позволяющая сократить протяженность инженерных сетей и размеры временно отводимой для них территории.

Таблица 11

3.6. Последовательность определения потребности в мобильных зданиях и формирования комплексов включает следующие этапы – установление функциональных групп зданий и их номенклатуры, расчет мощности (вместимости) зданий по периодам строительства, определение параметров использования постоянных зданий для нужд строительства, выбор типов и конструктивных вариантов зданий, определение параметров комплекса мобильных зданий.

Выбор функциональных групп и номенклатуры мобильных зданий осуществляется согласно ГОСТ 25957-83 с учетом технологической специфики работ и вида потребляемых ресурсов. Для жилищно-гражданского строительства количество функциональных групп принимается по номенклатуре от 1 до 15.

Расчет вместимости мобильных зданий следует выполнять для каждой группы зданий.

Применительно к производственным и складским зданиям расчет потребной вместимости осуществляется в соответствии с нормативными показателями на 1 млн. руб. строительно-монтажных работ:

Производственные здания

Мастерские:

ремонтно-механическая – 67 м² ;

электротехническая – 39,3 м² ;

инструментальная – 32,5 м²

Складские здания

Кладовые:

материальная – 24 м² ;

инструментально-раздаточная – 24 м² ;

склад материально-технический – 29 м² .

Применительно к вспомогательным зданиям параметры вместимости приводятся к показателям потребной площади.

В расчетах численность работающих принимается по наиболее многочисленной смехе с увеличением этого количества на 5 % за счет учеников и практикантов. В жилищно-гражданском строительстве соотношение числа рабочих, ИТР, служащих, МОП составляет соответственно 85, 8, 5, 2 %.

Расчет потребности площади для гардеробных и сушилок осуществляется на общее число рабочих, занятых на строительной площадке.

Расчет для столовых и буферов производится исходя из численности посещающих для наиболее многочисленной смены.

При расчете площади гардеробных, душевых, уборных следует руководствоваться отношением численности мужчин и женщин, % – 70 : 30 от числа работающих в наиболее многочисленную смену.

Показатель потребной площади вспомогательных зданий находится по формуле

S = h P, (5)

где h – нормативный показатель площади; Р – расчетная численность работающих (рабочих, ИТР, служащих, МОП).

Нормативный показатель площади принимается по табл. 12.

Учет использования постоянных зданий рекомендуется осуществлять отдельно для каждой номенклатуры следующим образом:

S = max [F _к – П_к ], (6)

0 £ t _к £ t

Таблица 12

где F _к – общая площадь потребных зданий в t _к -й период времени, м² ; П_к – площадь используемых постоянных зданий в t _к -й период времени, м² .

Выбор типа и конструктивных вариантов мобильных зданий из всего их многообразия сводится к нахождению минимального значения

, (7)

где – площадь зданий к-й номенклатуры i -й конструктивного варианта сборно-разборного типа, м² ; – площадь зданий к-й номенклатуры j -конструктивного варианта контейнерного типа; Y_i b _i – удельная стоимость конструктивных вариантов соответственно сборно-разборного и контейнерного типа, руб/м² .

Выбор рационального варианта комплекса мобильных зданий следует проводить по критерию минимума приведенных затрат

С = Е_н К ® min, (8)

где С – текущие затраты на здания, руб; К – капитальные вложения, руб; Е_н – нормативный коэффициент эффективности.

Текущие затраты должны учитывать издержки на эксплуатацию (водопровод, канализацию, отопление, вентиляцию, освещение, ремонтные работы – С¹ ), монтаж (установка фундаментов, монтаж конструкций, подводку внешних инженерных сетей – С² ), демонтаж – (С³ ), транспортирование (погрузочно-разгрузочные работы, перевозки – С⁴ ) и определяются как

, (9)

где w – показатель оборачиваемости зданий на строительной площадке.

При этом отчисления на восстановление зданий принимаются в размере 6 % сметной стоимости b .

Ориентировочные затраты на применение мобильных зданий приведены в табл. 13.

Затраты на временные инженерные коммуникации для комплекса мобильных зданий определяются в зависимости от их протяженности и в расчете на 1 работающего составляют (среднегодовые):

, (10)

где I – годовая стоимость эксплуатации временных инженерных коммуникаций, руб.; Q ₁  – Q ₅ – сметная стоимость работ на устройство соответственно временного электроснабжения, водоснабжения, теплоснабжения, канализации, слаботочных сетей, руб.; Т – срок службы временных инженерных коммуникаций, год; ` P – среднегодовая численность работающих, чел.

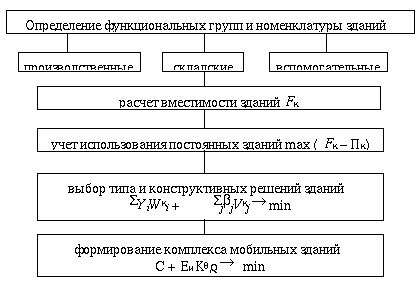

Рис. 1. Схема определения параметров комплекса мобильных (инвентарных) зданий

Таблица 13

Затраты на благоустройство комплекса мобильных зданий в расчете на 1 работающего (среднегодовые)

, (11)

где Q ₁ – сметная стоимость работ по благоустройству комплекса, руб.; Q ₂ – стоимость возвратных сумм от разборки элементов благоустройства, руб.; T ₁ – срок службы инженерных сооружений благоустройства, год.

Схема определения параметров комплекса мобильных зданий представлена на рис. 1.

Обеспечение строительных площадок энергоресурсами

3.7. Потребность на строительной площадке в электроэнергии, топливе, воде, паре, сжатом воздухе и кислороде в проектах организации строительства должна определяться по физическим объемам работ и расчетным формулам.

В городском строительстве обеспечение строительных площадок электроэнергией, водой, теплом осуществляется, как правило, за счет использования существующих городских систем.

Электроснабжение предназначено для энергетического обеспечения силовых и технологических потребителей, внутреннего и наружного освещения объектов строительства, участков производства строительно-монтажных работ и инвентарных зданий.
