ГОСТ 12.1.046-85, часть 2
Примечание.
Данные табл. 1 приведены для прямоугольного расположения световых
приборов. При шахматном расположении световых приборов для площадок
шириной до 200 м расстояние между опорами одного и того же ряда
допускается уменьшить на 10%.
Таблица 2
Параметры
осветительных установок общего
равномерного освещения
при
нормируемой освещенности
"
+-------------------------------------------------------------------+
¦Ши- ¦Вы- ¦Рас-¦Устанавливаемый ¦Параметры ¦Коэффи- ¦Удель- ¦
¦ри- ¦со- ¦сто-¦прожектор на мачте¦установки ¦циент ¦ная ¦
¦на ¦та ¦яние+------------------¦прожектора ¦неравно-¦мощ- ¦
¦ос- ¦про-¦меж-¦Тип ¦Коли-¦Мощ- +----------------¦мерности¦ность, ¦
¦ве- ¦жек-¦ду ¦ ¦чест-¦ность¦Вы- ¦Угол ¦Угол ¦ Е(min)¦Вт/кв.м¦
¦щае-¦тор-¦мач-¦ ¦во ¦ламп,¦со- ¦на- ¦меж- ¦z=------¦ ¦
¦мой ¦ных-¦тами¦ ¦ ¦Вт ¦та ¦кло- ¦ду ¦ Е(ср) ¦ ¦
¦пло-¦мачт¦b, м¦ ¦ ¦ ¦Н, м¦на ¦оп- ¦ ¦ ¦
¦щади¦Н, м¦ ¦ ¦ ¦ ¦ ¦про- ¦ти- ¦ ¦ ¦
¦а, м¦ ¦ ¦ ¦ ¦ ¦ ¦жек- ¦чес- ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦то- ¦кими ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ров ¦ося- ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦тета,¦ми ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦град.¦про- ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦жек- ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦то- ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ров ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦тау, ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦град.¦ ¦ ¦
+-------------------------------------------------------------------+
Прожекторы с лампами накаливания
150 400 0,60
200 20 350 20 0,45 0,51
250 300 0,48
150 450 0,54
ПЗС-45 18 1000 12 10 0,30
200 410 или 0,44
ПСМ-50
250 30 390 30 0,40 0,37
300 330 0,40 0,36
350 300 0,50 0,34
Прожекторы с галогенными лампами типа КГ
100 450 0,18
20 2 20 14 20 0,50
150 400 0,13
200 450 ИСУ- 0,18
01Х 4 2000 10
250 30 400 2000/ 30 10 0,55 0,16
К-63-
300 450 01 6 5 0,18
200 480 0,21
250 460 ИСУ- 2 5000 30 12 90 0,40 0,18
02Х
300 30 440 5000/ 0,15
К-03-
350 400 02 0,15
Прожекторы с лампами типа ДРЛ
150 280 0,30 0,20
20 6 20 30
200 240 0,18
ПЗС-45 700 10 0,40
250 400 или 0,19
ПСМ-50
300 30 360 14 30 12 0,45
0,18
350 310 0,50
Прожекторы с лампами типа ДРИ
150 375 0,17
0,30
200 20 350 20 0,14
ПЗС-45
250 300 или 7 700 12 15 0,35 0,13
ПСМ-40
300 250 0,30 0,13
350 30 250 30 0,40 0,11
Светильники с ксеноновыми лампами
200 840 12 0,48
0,30
250 750 0,43
30 30 90
300 680 10 0,40 0,39
350 620 ОУКсН 0,37
200 1200 12 0,65 0,33
250 1150 0,26
50 50
300 1100 10 0,60 0,23
350 1050 2 20000 0,21
200 750 "Аре- 0,53
вик" 0,30
250 600 или 60 0,54
30 ККУ 30
300 400 0,25 0,66
200 900 25 0,45
250 800 0,48
300 50 650 50 0,60 0,42
350 550 0,41
150 630 16 0,40 0,46
30 30 60
200 600 0,35
14 0,45
250 450 0,38
150 800 2 16 0,50 0,50
200 700 0,37
50 50
250 675 0,30
СКсН 10000 14 0,55
300 600 0,27
350 550 0,24
100 160 1 8 50 1,2
150 180 14 0,83
200 15 150 15 0,55 0,8
СПКс-2
250 200 -10000 2 8 0,79
300 190 0,67
200 190 1 8 0,45 0,7
250 180 1 10 50 0,55 0,5
300 170 8 0,50 0,4
20 2 20
350 220 10 0,50 0,5
400 250 3 30 0,6
450 300 8 50 0,55 0,6
4
500 310 0 0,65
СПКс- 10000
200 320 2- 0,63
10000
250 300 0,5
2 60
300 280 0,45
350 30 270 30 8 0,40 0,43
400 260 0,38
3 0
450 220 0,4
500 270 0,44
--------------------------------------------------------------------
Примечание. Данные табл. 2 приведены для прямоугольного расположения световых приборов. При шахматном расположении световых приборов для площадок до 200 м расстояние между опорами одного и того же ряда допускается уменьшить на 10%.
"
Приложение 2
Обязательное

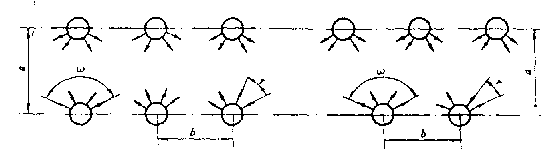

СХЕМЫ
РАСПОЛОЖЕНИЯ СВЕТОВЫХ ПРИБОРОВ
ДЛЯ ОБЩЕГО РАВНОМЕРНОГО ОСВЕЩЕНИЯ
Прямоугольное расположение мачт Шахматное расположение мачт
Омега
- угол охвата, град.; тау - угол между оптическими осями, град.; а -
ширина освещаемой площади, м; b - расстояние между мачтами, м.
Приложение 3
Справочное
МЕТОДЫ
РАСЧЕТА ПРОЖЕКТОРНОЙ УСТАНОВКИ
Расчет прожекторной установки сводится к определению:
количества
прожекторов, подлежащих установке для создания заданной освещенности;
мест
установки прожекторных мачт и прожекторов;
высоты
установки прожекторов над освещаемой поверхностью;
углов
наклона прожекторов в вертикальной и разворота в горизонтальной
плоскостях.
Расчет
производится на основе нормируемой освещенности в горизонтальной
плоскости.
Ориентировочное
количество прожекторов n, подлежащее установке для создания на
площади S требуемой освещенности Е(р) = КЕ(н) (К - коэффициент
запаса, Е(н) - нормируемая освещенность)
" n = ( m Ep S ) / P л,
где
m - коэффициент, учитывающий световую отдачу источников света, к.п.д.
прожекторов и коэффициент использования светового потока, принимается
по таблице;
Р(л)
- мощность лампы применяемых типов прожекторов.
Более точное определение количества необходимых к установке прожекторов проводится путем компоновки шаблонов кривых изолюкс на плане освещаемой территории или с применением графиков освещенности от групп прожекторов.
Ориентировочные
значения коэффициента m
+-------------------------------------------------------------------+
¦Источник света¦Тип прожектора ¦Ширина ¦Значения m при расчетной ¦
¦ ¦или светильника¦освещаемой¦освещенности, лк ¦
¦ ¦ ¦площади, м+-------------------------¦
¦ ¦ ¦ ¦ 0,5-1,5 ¦ 2,0-30,0 ¦
+-------------------------------------------------------------------+
ЛН ПЗС, ПСМ 75-150 0,90 0,30
175-300 0,50 0,25
Галогенные ЛН ПКН, ИСУ 75-125 0,35 0,20
150-350 0,20 0,15
Лампы типа ДРЛ ПЗС, ПЗМ 75-250 0,25 0,13
275-350 0,30 0,15
Лампы типа ДРИ ПЗС, ПСМ 75-150 0,30 0,10
175-350 0,16 0,06
Ксеноновая ОУКсН 150-175 0,75 0,50
лампа (Н = 30м) 200-350 0,50 0,40
ДКсТ-20000
"Аревик" 150-175 0,90 0,70
(Н = 30 м) 200-250 0,70 0,50
Ксеноновая СКсН 100-150 0,55 0,45
лампа (Н = 20-30 м) 175-250 0,40 0,35
ДКсТ-10000
--------------------------------------------------------------------
Более точное определение количества необходимых к установке прожекторов проводится путем компоновки шаблонов кривых изолюкс на плане освещаемой территории или с применением графиков освещенности от групп прожекторов.
Приложение 4
Обязательное
Минимально
допустимая высота установки
прожекторов и светильников
прожекторного типа
+-------------------------------------------------------------------+
¦Тип ¦Тип лампы ¦Макси- ¦Минимально допустимая ¦
¦прожектора ¦ ¦мальная ¦высота установки про- ¦
¦ ¦ ¦ ¦жекторов, м, при норми- ¦
¦ ¦ ¦сила ¦руемой освещенности, лк ¦
¦ ¦ ¦света, +------------------------¦
¦ ¦ ¦ккд ¦0,5¦1 ¦2 ¦3 ¦5 ¦10¦30¦50¦
+-------------------------------------------------------------------+
ПСМ-50-1 Г220-1000 120 35 28 22 20 17 13 7 6
ПСМ-50-1 ДРЛ-700 52 23 19 14 13 11 8 5 4
ПСМ-50-1 ДРЛ-400 19,5 14 11 9 8 7 5 3 3
ПСМ-50-2 ПЖ220-1000 640 60 50 40 35 30 25 17 13
ПСМ-40-1 Г220-500 70 25 21 17 15 13 10 5 4
ПСМ-40-2 ПЖ220-500 280 35 35 30 25 20 15 11 9
ПСМ-30-1 Г220-200 33 18 15 11 10 9 7 4 3
ПЗР-400 ДРЛ-400 19 14 11 8 8 7 5 3 3
ПЗР-250 ДРЛ-250 11 10 8 6 6 5 4 3 3
ПЗС-45 Г220-1000 130 35 29 22 20 18 13 7 6
ПЗС-45 ДРЛ-700 30 17 14 11 10 8 6 4 3
ПЗС-45 ДРЛ-400 14 12 10 7 7 5 4 3 3
ПЗС-45 ДРИ-700 600 - 65 50 45 40 30 16 13
ПЗС-35 Г220-500 50 22 18 14 13 11 8 5 4
ПЗС-25 Г220-200 16 13 10 8 7 6 5 3 3
ПЗМ-35 Г220-500 40 20 16 12 11 10 7 4 4
ПЗМ-25 Г220-200 10 10 8 6 6 5 4 3 3
ПКН-1500-1 КГ220-1500 90 23 20 18 15 13 11 6 5
ПКН-1500-2 КГ220-1500 45 18 15 13 12 10 8 5 4
ПКН-1000-1 КГ220-1000-5 52 20 17 14 13 11 8 5 4
ПКН-1000-2 КГ220-1000-5 30 17 14 11 10 8 6 4 3
ИСУ 02Х5000/К-03-02 КГ220-5000-1 200 35 30 25 22 20 17 10 8
ИСУ 01Х2000/К-63-01 КГ220-2000-4 71 20 19 15 12 10 9 6 5
ОУКсН-50000 ДКсТ-50000 1300 70 50 45 40 35 30 30 30
ОУКсН-20000 ДКсТ-20000 650 50 42 38 33 30 20 15 10
СКсН-10000 ДКсТ-10000 165 35 30 25 22 20 15 15 15
ККУ1Х20000/НОО-01 ДКсТ-20000 120 35 28 21 25 25 25 25 25
ККУ1Х10000/НОО-01 ДКсТ-10000 105 27 23 17 15 12 12 6 6
--------------------------------------------------------------------
