ГОСТ 12.1.012-90 (1996), часть 2
Приложение
1
(справочное)
Термины,
применяемые в стандарте, и их пояснения
Таблица 1
+------------------------------------------------------------------+
¦ Термин ¦ Пояснение ¦
+------------------------------------------------------------------+
1 Вибрационная безопасность Система качественных и количественных
труда показателей и характеристик труда и
формирующих его специфику элементов,
которая обеспечивает отсутствие небла-
гоприятного воздействия вибрации на ор-
ганизм человека-оператора
2 Неблагоприятное воздейст- Проявления воздействия вибрации на че-
вие вибрации на организм ловека-оператора, отрицательно сказыва-
человека-оператора ющееся на его здоровье, работоспособ-
ности, комфорте и других условиях тру-
довой и социальной жизни и оцениваемые
в соответствии с принятыми гигиеничес-
кими, психофизиологическими, социальны-
ми и иными критериями
3 Вибрационная нагрузка на Количественный показатель условий труда
оператора человека-оператора при воздействии на
него вибрации
4 Вибрационная активность Свойство машин и оборудования генериро-
машин (оборудования) вать вибрацию, передаваемую в производ-
ственных условиях на человека-оператора
и (или) поддерживающую конструкцию
5 Элементы производственной Устройства, строительные и другие соо-
среды (в вибробезопасности ружения, производственные объекты, вли-
труда) яющие на возникновение и передачу виб-
рации на рабочее место человека-опера-
тора в процессе труда.
К ним относятся: фундаменты, основания,
перекрытия, здания, производственные
помещения, промышленные площадки и зо-
ны, дороги, агрофоны и т.п.
6 Вибрационная характерис- Количественный показатель вибрационной
тика активности машины, устанавливаемый и
контролируемый для оценки ее техничес-
ких свойств с позиции обеспечения виб-
рационной безопасности труда
7 Регламент вибробезопасного Единый документ, устанавливающий для
ведения работ конкретных производственных условий
воздействия вибрации на работающих (от
отдельных рабочих мест до типовых ситу-
аций в отраслях), полный комплекс пра-
вил, мероприятий исполнителей и ответ-
ственности по обеспечению вибробезопас-
ности труда в соответствии с требовани-
ями нормативно-технической, методичес-
кой и инструктивной документации
8 Опорные поверхности тела Поверхности тела человека, воспринима-
человека ющие вес корпуса в положении сидя (яго-
дицы) или стоя (ступни)
9 Вибробезопасная машина Виброактивная машина, конструкция, тех-
(оборудование, технологичес- нология изготовления и режимы работы
кий процесс) которой обеспечивают санитарные нормы
вибрационной нагрузки на оператора при
всех предусмотренных условиях ее экс-
плуатации без использования методов и
средств виброзащиты вне машины и без
ограничения времени применения машин в
течение смены
10 Показатель превышения ви- Разность логарифмических уровней или
брационной нагрузки на опе- отношение абсолютных значений спект-
ратора ральных или корректированных по частоте
показателей вибрационной нагрузки на
оператора в конкретных производственных
условиях и предельно допустимых значе-
ний, установленных санитарными нормами
для этих условий, и при длительности
рабочей смены 8 ч.
Примечание - В случае применения машин,
имеющих непосредственный контакт с те-
лом (руками) человека-оператора, пока-
затель превышения может быть определен
сравнением ВХ этих машин с предельно
допустимыми значениями по санитарным
нормам, соответствующим условиям конт-
роля этих характеристик
11 Виброопасная профессия Профессия, связанная с условиями труда
при воздействии на человека-оператора
вибрации, при которой вибрационная на-
грузка на оператора превышает предельно
допустимое значение
Приложение
2
(справочное)
Классификация
вибрации, воздействующей
на человека-оператора
1
По способу передачи на человека различают общую и локальную
вибрацию.
Общая вибрация передается
через опорные поверхности на тело сидящего или стоящего
человека.
Локальная вибрация
передается через руки человека.
Вибрация,
воздействующая на ноги сидящего человека и на предплечья,
контактирующие с вибрирующими поверхностями рабочих столов, может
быть отнесена к локальной вибрации.
2
По направлению действия вибрацию подразделяют в соответствии с
направлением осей ортогональной системы координат.
Для
общей вибрации направление осей Хо, Y
o,
Zo и их связь с телом человека показаны на черт.1а. Ось Zo -
вертикальная, перпендикулярная к опорной поверхности, ось Хо -
горизонтальная от спины к груди; ось Yo - горизонтальная от правого
плеча к левому.
Для локальной вибрации
направление осей Хл, Yл, Zл и их связь с рукой человека показаны на
черт.1
б.
Ось Xл - совпадает или параллельна оси места охвата источника
вибрации (рукоятки, ложемента, рулевого колеса, рычага управления,
обрабатываемого изделия, удерживаемого в руках). Ось Zл лежит в
плоскости, образованной осью Xл и направлением подачи или приложения
силы, и направлена вдоль оси предплечья. Ось Yл направлена от
ладони.
3 По временной характеристике
различается:
постоянная вибрация, для
которой спектральный или корректированный по частоте контролируемый
параметр за время наблюдения изменяется не более чем в 2 раза (на 6
дБ);
непостоянная вибрация, для
которой эти параметры за время наблюдения изменяются более чем в 2
раза (на 6 дБ).

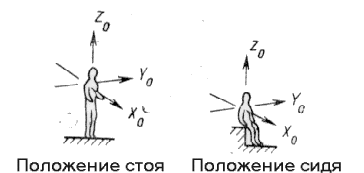

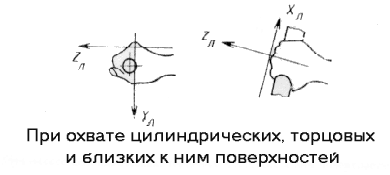

Направление
координатных осей при действии вибрации
Общая вибрация
а)
Локальная вибрация
Черт.1
Приложение
3
(справочное)
Соотношения между значениями виброскорости
и виброускорения и их логарифмическими уровнями
1. Соотношение между значениями виброскорости, м с -1 , и их логарифмическими уровнями относительно 5х10 -8 м с -1 приведены в табл.2.
2.
Соотношения между значениями виброускорения, м с
-2
,
и их логарифмическими уровнями относительно 10
-6
м с
-2
приведены в табл.3.
Таблица 2
+-------------------------------------------------------------------------------------------------------------------------------+
¦Логариф-¦ Единицы, дБ ¦
¦мический+-------------- --------------------------------------------------------------------------------------------------------¦
¦уровень ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦кратный ¦ 0 ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦
¦10, дБ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+-------------------------------------------------------------------------------------------------------------------------------+
50 1,6х10_-5 1,8х10_-5 2,0х10_-5 2,2х10_-5 2,5х10_-5 2,8х10_-5 3,2х10_-5 3,5х10_-5 4,0х10_-5 4,5х10_-5
60 5,0х10_-5 5,6х10_-5 6,3х10_-5 7,1х10_-5 7,9х10_-5 8,9х10_-5 1,0х10_-4 1,1х10_-4 1,3х10_-4 1,4х10_-4
70 1,6х10_-4 1,8х10_-4 2,0х10_-4 2,2х10_-4 2,5х10_-4 2,8х10_-4 3,2х10_-4 3,5х10_-4 4,0х10_-4 4,5х10_-4
80 5,0х10_-4 5,6х10_-4 6,3х10_-4 7,1х10_-4 7,9х10_-4 8,9х10_-4 1,0х10_-3 1,1х10_-3 1,3х10_-3 1,4х10_-3
90 1,6х10_-3 1,8х10_-3 2,0х10_-3 2,2х10_-3 2,5х10_-3 2,8х10_-3 3,2х10_-3 3,5х10_-3 4,0х10_-3 4,5х10_-3
100 5,0х10_-3 5,6х10_-3 6,3х10_-3 7,1х10_-3 7,9х10_-3 8,9х10_-3 1,0х10_-2 1,1х10_-2 1,3х10_-2 1,4х10_-2
110 1,6х10_-2 1,8х10_-2 2,0х10_-2 2,2х10_-2 2,5х10_-2 2,8х10_-2 3,2х10_-2 3,5х10_-2 4,0х10_-2 4,5х10_-2
120 5,0х10_-2 5,6х10_-2 6,3х10_-2 7,1х10_-2 7,9х10_-2 8,9х10_-2 1,0х10_-1 1,1х10_-1 1,3х10_-1 1,4х10_-1
130 1,6х10_- 1 1,8х10_-1 2,0х10_-1 2,2х10_-1 2,5х10_-1 2,8х10_-1 3,2х10_-1 3,5х10_-1 4,0х10_-1 4,5х10 _-1
140 5,0х10_-1 5,6х10_-1 6,3х10_-1 7,1х10_-1 7,9х10_-1 8,9х10_-1 1,0 1,1 1,3 1,4
Таблица 3
+-------------------------------------------------------------------------------------------------------------------------------+
¦Логариф-¦ Единицы, дБ ¦
¦мический+--------------------------------------------------------------------------- -------------------------------------------¦
¦уровень ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦кратный ¦ 0 ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦
¦10, дБ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+-------------------------------------------------------------------------------------------------------------------------------+
70 3,2х10_-3 3,5х10_-3 4,0х10_-3 4,5х10_-3 5,0х10_-3 5,6х10_-3 7,0х10_-3 7,9х10_-3 7,9х10_-3 8,9х10_-3
80 1,0х10_-2 1,1х10_-2 1,3х10_-2 1,4х10_-2 1,6х10_-2 1,8х10_-2 2,0х10_-2 2,2х10_-2 2,5х10_-2 2,8х10_-2
90 3,2х10_-2 3,5х10_-2 4,0х10_-2 4,5х10_-2 5,0х10_-2 5,6х10_-2 6,3х10_-2 7,0х10_-2 7,9х10_-2 8,9х10_-2
100 1,0х10_-1 1,1х10_-1 1,3х10_-1 1,4х10_-1 1,6х10_-1 1,8х10_-1 2,0х10_-1 2,2х10_-1 2,5х10_-1 2,8х10_-1
110 3,2х10_-1 3,5х10_-1 4,0х10_-1 4,5х10_-1 5,0х10_-1 5,6х10_-1 6,3х10_-1 7,0х10_-1 7,9х10_-1 8,9х10_-1
120 1,0 1,1 1,3 1,4 1,6 1,8 2,0 2,2 2,5 2,8
130 3,2 3,5 4,0 4,5 5,0 5,6 6,3 7,0 7,9 8,9
140 1,0х10 1,1х10 1,3х10 1,4х10 1,6х10 1,8х10 2,0х10 2,2х10 2,5х10 2,8х10
150 3,2х10 3,5х10 4,0х10 4,5х10_1 5,0х10 5,6х10 6,3х10 7,0х10 7,9х10 8,9х10
160 1,0х10_2 1,1х10_2 1,3х10_2 1,4х10_2 1,6х10_2 1,8х10_2 2,0х10_2 2,2х10_2 2,5х10_2 2,8х10_2
Приложение
4
(обязательное)
Весовые коэффициенты коррекции
для различных видов и направлений вибрации
1 Весовые коэффициенты Ki и L(Ki) для общей вибрации приведены в табл.4.
2
Весовые коэффициенты Ki и L(Ki) для локальной вибрации в октавных
полосах для трех направлений координатных осей приведены в табл.5.
Таблица 4
+-----------------------------------------------------------------------------------------------------------+
¦ Средне- ¦ Для виброускорения ¦ Для виброскорости ¦
¦геометри-+-----------------------------------------------+------------------------------------------------- ¦
¦ ческие ¦ В 1/3 октаве ¦ В 1/1 октаве ¦ В 1/3 октаве ¦ В 1/1 октаве ¦
¦ частоты +-----------------------+-----------------------+-------------------------+-----------------------¦
¦ полос, ¦ Zo ¦ Xo, Yo ¦ Zo ¦ Xo, Yo ¦ Zo ¦ Xo, Yo ¦ Zo ¦ Xo, Yo ¦
¦ Гц +-----------+-----------+----------+------------+-------------+-----------+-----------+-----------¦
¦ ¦ Ki ¦L(Ki)¦ Ki ¦L(Ki)¦ Ki ¦L(Ki)¦ Ki ¦L(Ki) ¦ Ki ¦L(Ki) ¦ Ki ¦L(Ki)¦ Кi ¦L( Ki)¦ Ki ¦L(Ki)¦
+-----------------------------------------------------------------------------------------------------------+
0,8 0,45 -7 1,0 0 0,045 -27 0,4 -8
1,0 0,5 -6 1,0 0 0,5 -6 1,0 0 0,063 -24 0,5 -6 0,045 -25 0,5 -6
1,25 0,56 -5 1,0 0 0,09 -21 0,63 -4
+-----------------------------------------------------------------------------------------------------------+
1,6 0,63 -4 1,0 0 0,125 -18 0,8 -2
2,0 0,71 -3 1,0 0 0,71 -3 1,0 0 0,188 -15 1,0 0 0,16 -16 0,9 -1
2,5 0,8 -2 0,8 -2 0,25 -12 1,0 0
+-----------------------------------------------------------------------------------------------------------+
3,15 0,9 -1 0,63 -4 0,35 -9 1,0 0
4,0 1,0 0 0,5 -6 1,0 0 0,5 -6 0,5 -6 1,0 0 0,45 -7 1,0 0
5,0 1,0 0 0,4 -8 0,63 -4 1,0 0
+-----------------------------------------------------------------------------------------------------------+
6,3 1,0 0 0,315 -10 0,8 -2 1,0 0
8,0 1,0 0 0,25 -12 1,0 0 0,25 -12 1,0 0 1,0 0 0,9 -1 1,0 0
10,0 0,8 -2 0,2 -14 1,0 0 1,0 0
+-----------------------------------------------------------------------------------------------------------+
12,5 0,63 -4 0,16 -16 1,0 0 1,0 0
16,0 0,50 -6 0,125 -18 0,5 -6 0,125 -18 1,0 0 1,0 0 1,0 0 1,0 0
20,0 0,40 -8 0,1 -20 1,0 0 1,0 0
+-----------------------------------------------------------------------------------------------------------+
25,0 0,315 -10 0,08 -22 1,0 0 1,0 0
31,5 0,25 -12 0,063 -24 0,25 -12 0,063 -24 1,0 0 1,0 0 1,0 0 1,0 0
40,0 0,2 -14 0,05 -26 1,0 0 1,0 0
+-----------------------------------------------------------------------------------------------------------+
50,0 0,16 -16 0,04 -28 1,0 0 1,0 0
1,0 0 1,0 0
63,0 0,125 -18 0,0315 -30 0,125 -18 0,0315 -30 1,0 0 1,0 0
80,0 0,1 -20 0,025 -32
Таблица 5
+------------------------------------------------------------------+
¦ Среднегеометрическая ¦ Для виброускорения ¦ Для виброскорости¦
¦частота октавной частоты,+--------------------+--- ----------------¦
¦ Гц ¦ Ki ¦ L(Ki) ¦ Ki ¦ L(Ki) ¦
+------------------------------------------------------------------+
8,0 1,0 0 0,5 -6
16 1,0 0 1,0 0
31,5 0,5 -6 1,0 0
63 0,25 -12 1,0 0
125 0,125 -18 1,0 0
250 0,063 -24 1,0 0
500 0,0315 -30 1,0 0
1000 0,016 -36 1,0 0
Приложение
5
(справочное)
Требования
по ограничению неблагоприятного воздействия
вибрации,
установленные на основе санитарных норм,
правил и других
документов, утвержденных Минздравом СССР
1 Вибрационная нагрузка на оператора нормируется для каждого направления действия вибрации.
2
Для локальной вибрации норма вибрационной нагрузки на оператора
обеспечивает отсутствие вибрационной болезни, что соответствует
критерию "безопасность".
Для
общей вибрации нормы вибрационной нагрузки на оператора установлены
для категорий вибрации и соответствующих им критериям оценки по
табл.6.
Для
каждой категории вибрации с меньшим порядковым номером могут быть
использованы нормы вибрации, установленные для категории с большим
порядковым номером.
Таблица 6
+------------------------------------------------------------------+
¦ Категория ¦ ¦ ¦
¦вибрации по¦ Характеристика условий ¦ Пример источников ¦
¦санитарным ¦ труда ¦ вибрации ¦
¦ нормам и ¦ ¦ ¦
¦ критерий ¦ ¦ ¦
¦ оценки ¦ ¦ ¦
+------------------------------------------------------------------+
1
безопасность Транспортная вибрация, Тракторы сельскохозяйствен-
воздействующая на операто- ные и промышленные, машины
ров подвижных самоходных и для обработки почвы, уборки
прицепных машин и транспор- и посева сельскохозяйствен-
тных средств при их движе- ных культур; автомобили,
нии по местности, агрофонам строительно-дорожные маши-
и дорогам, в том числе при ны, в том числе бульдозеры,
их строительстве скреперы, грейдеры, катки,
снегоочистители и т.п.; са-
моходный горно-шахтный
транспорт
2
граница сни- Транспортно-технологическая Экскаваторы, краны промыш-
жения произ- вибрация, воздействующая на ленные и строительные, ма-
водительнос- операторов машин с ограни- шины для загрузки мартенов-
ти труда ченной подвижностью, пере- ских печей; горные комбай-
мещающихся только по специ- ны; шахтные погрузочные ма-
ально подготовленным по- шины; самоходные бурильные
верхностям производственных каретки; путевые машины бе-
помещений, промышленных тоноукладчики; напольный
площадок и горных выработок производственный транспорт
3 тип "а" Технологическая вибрация, Станки металло- и дерево-
граница сни- воздействующая на операто- обрабатывающие, кузнечно-
жения про- ров стационарных машин и прессовое оборудование, ли-
изводитель- оборудования или передаю- тейные машины, электричес-
ности труда щаяся на рабочие места, кие машины, насосные агре-
не имеющие источников ви- гаты, вентиляторы, буровые
брации станки, оборудование про-
мышленности стройматериалов
(кроме бетоноукладчиков),
установки химической и неф-
техимической промышленнос-
ти, стационарное оборудо-
вание сельскохозяйственного
производства
3 тип "в" Вибрация на рабочих местах Диспетчерские, заводоуправ-
комфорт работников умственного ления, конструкторские бюро
труда и персонала, не зани- лаборатории, учебные поме-
мающегося физическим трудом щения, вычислительные цент-
ры, конторские помещения,
здравпункты и т.д.
3 Норму вибрационной нагрузки на оператора по спектральным и корректированным по частоте значениям контролируемого параметра (U(t)) при длительности воздействия вибрации менее 8 ч (480 мин) определяют по формуле
где
норма вибрационной нагрузки на оператора для длительности воздействия вибрации 480 мин;
длительность воздействия вибрации.
При
Т<30 мин в качестве нормы принимают значение, вычисленное для Т=30
мин.
4
В качестве нормируемых показателей вибрационной нагрузки на оператора
принимают:
для
постоянной вибрации - корректированное по частоте среднее
квадратическое значение виброускорения и его логарифмический уровень
относительно 10_-6 м с_-2 или спектр вибрации;
для
непостоянной вибрации - эквивалентное корректированное значение
виброускорения или его логарифмический уровень относительно 10_-6 м
с_-2, определяемые по дозе согласно 2.4.2 при показателе m=2.
4.1
Частотная коррекция для оценки вибрационной нагрузки на оператора по
корректированному по частоте значению нормируемого параметра при
воздействии общей и локальной вибрации - по приложению 4.
4.2
Санитарные нормы одночисловых показателей вибрационной нагрузки на
оператора для длительности смены 8 ч приведены в табл.7.
Таблица 7
+------------------------------------------------------------------+
¦ ¦ ¦ ¦Нормативные, корректированные по ¦
¦ Вид ¦Категория¦ Направление ¦ частоте и эквивалентные ¦
¦вибра-¦вибрации ¦ действия ¦ корректированные значения ¦
¦ ции ¦по сани- ¦ +----------------------------------¦
¦ ¦ тарным ¦ ¦ виброускорения ¦ виброскорости ¦
¦ ¦ нормам ¦ +----------------+-----------------¦
¦ ¦ ¦ ¦ м с_-2 ¦ дБ ¦м с_-1 10_-2¦ дБ ¦
+------------------------------------------------------------------+
Локаль- - Xл, Yл, Zл 2,0 126 2,0 112
ная
Общая 1 Zo 0,56 115 1,1 1 07
Yo, Xo 0,4 112 3,2 116
2 Zo, Yo, Xo 0,28 109 0,56 101
3 тип "а" Zo, Yo, Xo 0,1 100 0,2 92
3 тип "в" Zo, Yo, Xo 0,014 83 0,028 75
4.3 Нормы спектральных показателей вибрационной нагрузки на оператора для длительности вибрационного воздействия 8 ч приведены в табл.8, 9, 10, 11, 12.
Таблица 8
Санитарные нормы
спектральных показателей вибрационной нагрузки на оператора.
Общая вибрация, категория 1
+-------------------------------------------------------------------+
¦ ¦ Нормативные значения виброускорения ¦
¦ Средне-+----------------------------------------------------------¦
¦геомет- ¦ м с_-2 ¦ дБ ¦
¦рические+------------------------------+---------------------------¦
¦частоты ¦ в 1/3 окт. ¦ в 1/1 окт. ¦ в 1/3 окт. ¦ в 1/1 окт. ¦
¦ полос, +---------------+--------------+---- ---------+-------------¦
¦ Гц ¦ Zo ¦ Xo, Yo ¦ Zo ¦ Xo, Yo ¦ Zo ¦ Xo, Yo¦ Zo ¦ Xo, Yo¦
+-------------------------------------------------------------------+
0,8 0,71 0,224 117 107
1,0 0,63 0,224 1,10 0,39 116 107 121 112
1,25 0,56 0,224 115 107
+-------------------------------------------------------------------+
1,6 0,50 0,224 114 107
2,0 0,45 0,224 0,79 0,42 113 107 118 113
2,5 0,40 0,280 112 109
+-------------------------------------------------------------------+
3,15 0,355 0,365 111 111
4,0 0,315 0,450 0,57 0,8 110 113 115 118
5,0 0,315 0,56 110 115
+-------------------------------------------------------------------+
6,3 0,315 0,710 110 117
8,0 0,315 0,900 0,6 1,62 110 119 116 124
10,0 0,40 1,12 112 121
+-------------------------------------------------------------------+
12,5 0,50 1,40 114 123
16,0 0,63 1,80 1,13 3,2 116 125 121 130
20,0 0,80 2,24 118 127
+-------------------------------------------------------------------+
25,0 1,0 2,80 120 129
31,5 1,25 3,55 2,25 6,4 122 131 127 136
40,0 1,60 4,50 124 133
+-------------------------------------------------------------------+
50,0 2,00 5,60 126 135
63,0 2,50 7,10 4,5 12,8 128 137 133 142
80,0 3,15 9,00 130 139
+-------------------------------------------------------------------+
0,8 14,12 4,45 129 119
1,0 10,03 3,57 20,0 6,3 126 117 132 122
1,25 7,13 2,85 123 115
+-------------------------------------------------------------------+
1,6 4,97 2,29 120 113
2,0 3,58 1,78 7,1 3,5 117 111 123 117
2,5 2,95 1,78 114 111
+-------------------------------------------------------------------+
3,15 1,78 1,78 111 111
4,0 1,25 1,78 2,5 3,2 108 111 114 116
5,0 1,00 1,78 106 111
+-------------------------------------------------------------------+
6,3 0,80 1,78 104 111
8,0 0,64 1,78 1,3 3,2 102 111 108 116
10,0 0,64 1,78 102 111
+-------------------------------------------------------------------+
12,5 0,64 1,78 102 111
16,0 0,64 1,78 1,2 3,2 102 111 107 116
20,0 0,64 1,78 102 111
+-------------------------------------------------------------------+
25,0 0,64 1,78 102 111
31,5 0,64 1,78 1,1 3,2 102 111 107 116
40,0 0,64 1,78 102 111
+-------------------------------------------------------------------+
50,0 0,64 1,78 102 111
63,0 0,64 1,78 1,1 3,2 102 111 107 116
80,0 0,64 1,78 102 111
+-------------------------------------------------------------------+
Таблица 9
Санитарные нормы
спектральных показателей вибрационной нагрузки на оператора.
Общая вибрация, категория 2
+-------------------------------------------------------------------+
¦ ¦ Нормативные значения в направлениях Xo, Yo ¦
¦ Средне-+----------------------------------------------------------¦
¦геомет- ¦ виброускорения ¦ виброскорости ¦
¦рические+------------------------------+---------------------------¦
¦частоты ¦ м с_-2 ¦ дБ ¦м с_-1 10_-2 ¦ дБ ¦
¦ полос, +---------------+--------------+-------------+-------------¦
¦ Гц ¦в 1/3 ¦ в 1/1 ¦в 1/3¦ в 1/1 ¦в 1/3¦ в 1/1 ¦в 1/3¦ в 1/1 ¦
¦ ¦ окт.¦ окт. ¦ окт.¦ окт. ¦ окт.¦ окт. ¦ окт.¦ окт. ¦
+-------------------------------------------------------------------+
1,6 0,25 108 2,48 114
2,0 0,224 0,4 107 112 1,79 3,5 111 117
2,5 0,20 106 1,28 108
+-------------------------------------------------------------------+
3,15 0,178 105 0,9 105
4,0 0,158 0,285 104 109 0,62 1,3 102 108
5,0 0,158 104 0,50 100
+-------------------------------------------------------------------+
6,3 0,158 104 0,40 98
8,0 0,158 0,3 104 110 0,32 0,63 96 102
10,0 0,20 106 0,32 96
+-------------------------------------------------------------------+
12,5 0,25 108 0,32 96
16,0 0,315 0,57 110 115 0,32 0,56 96 101
20,0 0,40 112 0,32 96
+-------------------------------------------------------------------+
25,0 0,50 114 0,32 96
