ГОСТ 21.401-88, часть 2
ПРИЛОЖЕНИЕ 8
|
Наименование |
Единица изм. |
Всего |
Кол. на участок трубопровода
|
|||||||
|
|
|
|
Поз. 2 |
Поз. 3
|
Поз. 4 |
Поз. 10 |
|
|
|
|
|
Труба ГОСТ 8732 ¾ 78________ ВСт 20 ГОСТ 8731 ¾ 74 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
159Х4,5 |
м |
1,9 |
|
1,9 |
|
|
|
|
|
|
|
89Х3,5 |
м |
3,5 |
3,5 |
|
|
|
|
|
|
|
|
Труба ГОСТ 8734 ¾ 75________ ВСт 20 ГОСТ 8733 ¾ 74 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25Х1,6 |
м |
6,4 |
|
|
0,9 |
4,5 |
|
|
|
|
|
38Х2 |
|
|
|
|
|
|
|
|
|
|
|
Отвод 90 ° ГОСТ 17375 ¾ 83 |
|
|
|
|
|
|
|
|
|
|
|
159Х4,5 |
шт. |
3 |
|
3 |
|
|
|
|
|
|
|
89Х3,6 |
шт. |
3 |
3 |
|
|
|
|
|
|
|
|
Переход ГОСТ 17378 ¾ 83 |
|
|
|
|
|
|
|
|
|
|
|
159Х4,5 ¾ 108Х4 |
шт. |
1 |
|
1 |
|
|
|
|
|
|
|
89Х3,5 ¾ 76Х3,5 |
шт. |
2 |
2 |
|
|
|
|
|
|
|
|
Опора ГОСТ 14911 ¾ 81 |
|
|
|
|
|
|
|
|
|
|
|
ОПП 2 ¾ 150.159 |
шт. |
3 |
|
3 |
|
|
|
|
|
|
|
ОПП 2 ¾ 80 ¾ 89 |
шт. |
3 |
3 |
|
|
|
|
|
|
|
|
Вентиль 15с27нж1 |
|
|
|
|
|
|
|
|
|
|
|
Dy 25, Py 16 |
шт. |
6 |
2 |
|
2 |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ПРИЛОЖЕНИЕ 9
Справочное

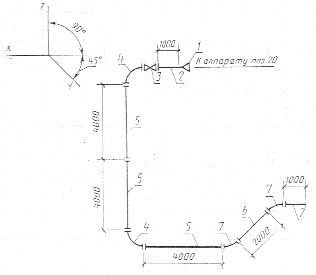

Черт. 7
Спецификация трубопровода
|
Поз.
|
Обозначение |
Наименование |
Кол. |
Примеч. |
|
1 |
ТУ 14 ¾ 3 ¾ 425 ¾ 76 |
Переход ПВП 80Х50 |
1 |
|
|
2 |
ТУ 14 ¾ 3 ¾ 523 ¾ 76 |
Труба 6 ¾ 50 ПВПХ1000 |
2 |
|
|
3 |
ТУ 26 ¾ 07 ¾ 123 ¾ 74 |
Вентиль диафрагмовый футерованный фланцевый |
1 |
|
|
|
Каталог ЦКБА, ч. 1, 1981 г. |
15ч76п1, Dy 50, Py 0,6 (6) |
|
|
|
4 |
ТУ 14 ¾ 3 ¾ 424 ¾ 75 |
Отвод 6 ПВП 50Х90 ° |
2 |
|
|
5 |
ТУ 14 ¾ 3 ¾ 523 ¾ 76 |
Труба 6 ¾ 50 ПВПХ4000 |
3 |
|
|
6 |
ТУ 14 ¾ 3 ¾ 523 ¾ 76 |
Труба 6 ¾ 50 ПВПХ2000 |
1 |
|
|
7 |
ТУ 14 ¾ 3 ¾ 424 ¾ 75
|
Отвод 6 ПВП 50Х45 ° |
2 |
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН
Всесоюзным научно-исследовательским институтом по монтажным и специальным строительным работам («ВНИИМмонтажспецстрой»)
Государственным институтом по проектированию технологии монтажа предприятий нефтеперерабатывающей и нефтехимической промышленности («Гипронефтеспецмонтаж») Министерства монтажных и специальных строительных работ СССР
Государственным научно-исследовательским и проектным институтом хлорной промышленности («Госниихлорпроект») Министерства химической промышленности СССР
Государственным ордена Трудового Красного Знамени проектным и научно-исследовательским институтом промышленности синтетического каучука («Гипрокаучук») Министерства нефтеперерабатывающей и нефтехимической промышленности СССР
Проектным институтом № 2
Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования л инженерных изысканий («ЦНИИпроект») Государственного строительного комитета СССР
ИСПОЛНИТЕЛИ
В. Я. Эйдельман (руководитель темы); Б. В. Поповский, д-р техн. наук; Р. И. Тавастшерна, канд. техн. наук; А. Л. Прудовая: Л. Г. Коновалова; Е. Ю. Исакова; И. С. Гольденберг, канд. техн. наук; Г. Л. Егиянц; Ж. М. Меблеванный; В. П. Шиловский; Ж. А. Куркина; С. Н. Архаров; Ю. П. Русаков; В. П. Абарыков; Л. А. Кашина
2. ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 28.12.87 № 308
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта |
|
ГОСТ 2.3117—69 ГОСТ 2.701 ¾ 84 ГОСТ 15.001—73 ГОСТ 21.102—79 ГОСТ 21.104— 79 ГОСТ 21.109—80 ГОСТ 21.110—82 ГОСТ 21.111 ¾ 84 |
7 3.1 1.2, 2.3 2.1, 2.2, 2.3 6.3, 7 1.3 1.3 1.3 |
