ГОСТ 21.101-97, часть 2
7.4.2 Основанием для получения подлинников документов для внесения в них изменений служит разрешение.
7.4.3 Изменения на каждый документ (например, основной комплект рабочих чертежей, спецификацию оборудования изделий и материалов ) оформляют отдельным разрешением.
Допускается составлять одно общее разрешение на изменения, вносимые одновременно в несколько документов, если изменения взаимосвязаны или одинаковы для всех изменяемых документов.
7.5 Внесение изменений
7.5.1 Изменения в подлинники документов вносят зачеркиванием или подчисткой (смывкой). При этом учитывают физическое состояние подлинника.
7.5.2 После внесения изменений изображения, буквы, цифры, знаки должны быть четкими, толщина линий, величина просветов и т. п. должны быть выполнены по правилам, предусмотренным соответствующими стандартами ЕСКД и системы стандартов "Репрография".
7.5 .3 Изменяемые размеры, слова, знаки, надписи и т. д. зачеркивают сплошными тонкими линиями и рядом проставляют новые данные.
7.5.4 При изменении изображения (части изображения) его обводят сплошной тонкой линией, образующей замкнутый контур, и крестообразно перечеркивают сплошными тонкими линиями.

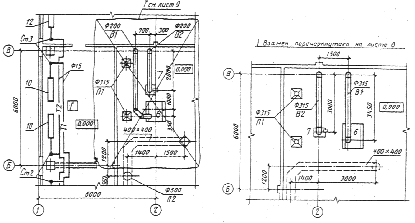

Новое изображение измененного участка выполняют на свободном поле листа или на другом листе без поворотов.
7.5.5 Изменяемым, аннулируемым и дополнительным участкам изображения присваивают обозначение, состоящее из порядкового номера очередного изменения документа и через точку порядкового номера изменяемого (аннулируемого, дополнительного) участка изображения в пределах данного листа. При этом новому изображению измененного участка присваивают обозначение изменения замененного изображения.
Если новое изображение измененного участка размещают на другом листе, то присвоенное ему обозначение изменения сохраняют и в таблице изменений этого листа не учитывают.
7.5.6 Около каждого изменения, в том числе около изменения, исправленного подчисткой (смывкой), за пределами изображения наносят в параллелограмме обозначение изменения в соответствии с рисунком 15.

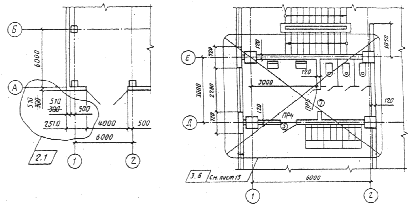

Рисунок 15
От параллелограмма проводят сплошную тонкую линию к измененному участку.
7.5.7 Близко расположенные друг от друга измененные размеры, слова, знаки, надписи и т. д. обводят сплошной тонкой линией, образующей замкнутый контур, без перечеркивания в соответствии с рисунком 16.
7.5.8 Если новое изображение измененного участка помещают на другом листе, то у замененного изображения указывают также номер листа, на котором находится новое изображение в соответствии с рисунком 17.
7.5.9 Над новым изображением измененного участка помещают в параллелограмме обозначение изменения замененного изображения, а при параллелограмме указывают: "Взамен перечеркнутого".
Если новое изображение измененного участка помещают на другом листе, то при параллелограмме указывают: "Взамен перечеркнутого на листе (номер листа, на котором находится замененное изображение) ” в соответствии с рисунком 18.
Рисунок 16 Рисунок 17
Рисунок 18

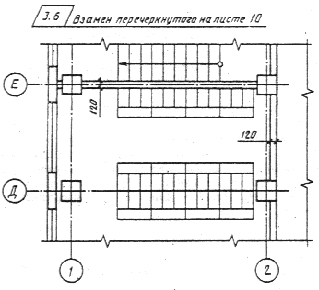

7.5.10 Если новое изображение измененного участка помещают около замененного, то их соединяют линиями-выносками с обозначением изменения в соответствии с рисунком 19.
Рисунок 19

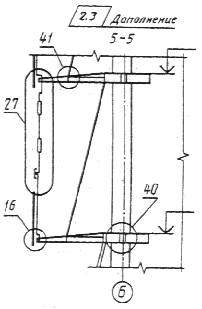

Над дополнительным изображением помещают в параллелограмме обозначение изменения, а при параллелограмме указывают: "Дополнение" в соответствии с рисунком 20.
Рисунок 20
7.5.11 При аннулировании изображения (части изображения) при обозначении изменения указывают: "Аннулировано".
7.5.12 Если недостаточно места для внесения изменений или возможно нарушение четкости изображения при исправлении, то изготовляют новый подлинник с учетом вносимых изменений и сохраняют его прежнее обозначение.
Если заменяют или добавляют один или несколько листов подлинника, то на них сохраняют инвентарный номер, присвоенный подлиннику.
При замене всех листов подлинника ему присваивают новый инвентарный номер.
7.5.13 При внесении изменений в листы основного комплекта рабочих чертежей в ведомости рабочих чертежей этого комплекта на листах общих данных в графе "Примечание" указывают:
а) при внесении первого изменения — "Изм. 1 ".
При внесении последующих изменений — дополнительно очередные номера изменений, отделяя их от предыдущих точкой с запятой.
ПРИМЕР: Изм. 1; 2; 3;
б) на замененных листах при номере изменения — " (Зам.)".
ПРИМЕР: Изм. 1 (Зам.);
в) на аннулированных листах при номере изменения — "Аннулирован".
ПРИМЕР: Изм. 1 (Аннулирован);
г) на дополнительных листах при номере изменения — " (Нов.)".
ПРИМЕР: Изм. 1 (Нов.).
7.5.14 Если в основной комплект рабочих чертежей включают дополнительные листы, то им присваивают очередные порядковые номера и записывают в продолжение ведомости рабочих чертежей соответствующего основного комплекта.
При недостатке места в ведомости рабочих чертежей для записи дополнительных листов продолжение ведомости переносят на первый из дополнительных листов. При этом в конце ведомости рабочих чертежей, помещенной в "Общих данных", делают запись: "Продолжение ведомости см. на листе (номер листа)", а над ведомостью на дополнительном листе помещают заголовок: "Ведомость рабочих чертежей основного комплекта (Продолжение) ".
Номера и наименования аннулированных листов в ведомости рабочих чертежей зачеркивают.
При изменении наименований листов вносят соответствующие изменения в графу "Наименование".
7.5.15 При изменении общего количества листов документа на его первом листе в основной надписи вносят соответствующие изменения в графу "Листов".
7.5.16 При выполнении дополнительных и аннулировании ранее выполненных прилагаемых документов вносят исправления в ведомость ссылочных и прилагаемых документов соответствующего основного комплекта рабочих чертежей.
7.5.17 При выполнении дополнительных и аннулировании ранее выполненных основных комплектов рабочих чертежей вносят исправления в ведомость основных комплектов рабочих чертежей.
7.5.18 Изменения, внесенные в подлинник, указывают в таблице изменений, помещенной в основной надписи.

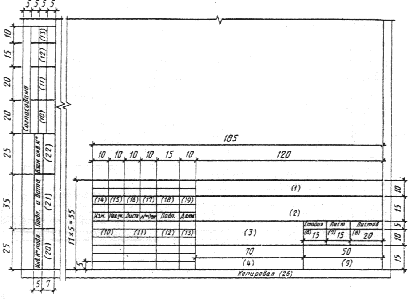

Допускается таблицу изменений помещать вне основной надписи (над ней или слева от нее) по той же форме.
7.5.19 В таблице изменений указывают:
а) в графе "Изм." — порядковый номер изменения документа;
б) в графе "Кол. уч." — количество изменяемых участков изображения на данном листе в пределах очередного изменения;
в) в графе "Лист" — на листах, выпущенных вместо замененных, — "Зам.", на листах, добавленных вновь, — "Нов".
При замене всех листов подлинника (при очередном номере изменения документа) на первом листе в графе "Лист" указывают "Все". При этом таблицу изменений на других листах этого подлинника не заполняют.
В остальных случаях в графе "Лист" ставят прочерк;
г) в графе "№ док." — обозначение разрешения;
д) в графе "Подп." — подпись лица, ответственного за правильность внесения изменения (подпись лица, ответственного за нормоконтроль, проставляют на поле для подшивки листа);
е) в графе "Дата" — дату внесения изменения.
7.5.20 В таблице изменений не учитывают исправления, внесенные в ведомости листа общих данных в связи с внесением изменений в листы основного комплекта и прилагаемые документы.
7.5.21 При внесении изменений в текстовые документы рекомендуется выполнять таблицу регистрации изменений по форме 10 положения К. Таблицу регистрации изменений размещают на титульном листе текстового документа.
7.5.22 Значительные изменения в текстовых документах вносят одним из следующих способов:
а) заменой всех или отдельных листов документа;
б) выпуском новых дополнительных листов.
При изменении подлинников текстовых документов допускается при добавлении нового листа присваивать ему номер предыдущего листа с добавлением очередной арабской цифры, отделяя ее от предыдущей точкой.
ПРИМЕР: 3.1
В этом случае на первом листе изменяют общее количество листов.
В текстовых документах, содержащих в основном сплошной текст, допускается при добавлении нового пункта присваивать ему номер предыдущего пункта с добавлением очередной строчной буквы русского алфавита, а при аннулировании пункта — сохранять номера последующих пунктов.
7.5.23 При аннулировании или замене документа все аннулированные и замененные листы подлинника крестообразно перечеркивают сплошными тонкими линиями и проставляют штамп по форме 11 приложения Л.
8 ПРАВИЛА ПРИВЯЗКИ РАБОЧЕЙ ДОКУМЕНТАЦИИ
8.1. Рабочая документация – типовые проекты, типовые проектные решения (предназначенные для привязки) и рабочая документация повторного применения подлежат привязке к конкретной площадке строительства.
На каждом листе привязываемой документации ставят штамп привязки в соответствии с приложением М:
а) на первом листе — по форме 12;
б) на последующих листах — по форме 13.
8.2 Обложки и титульные листы основных комплектов рабочих чертежей типовых проектов (типовых проектных решений), изданных в виде альбомов и выпусков, не привязывают и заказчику не направляют.
8.3 Штамп привязки наносят на свободном поле листа, предпочтительно над основной надписью или слева от нее.
8.4 Допускается не наносить штамп привязки на неизменяемые рабочие чертежи конструкций, изделий и узлов в случае их повторного применения организацией, осуществившей разработку и утверждение этих чертежей. Указанные рабочие чертежи записывают в раздел прилагаемых документов без изменения обозначения.
8.5 Изменения при привязке вносят в соответствии с пп. 7.5.1— 7.5.4, 7.5.14— 7.5.17 и с учетом следующих дополнительных требований:
а) если изменяемых участков изображения два и более, то им присваивают порядковые номера, которые проставляют римскими цифрами на полке линии-выноски в соответствии с рисунком 21;
б) над измененным участком указывают римской цифрой порядковый номер изменяемого участка изображения и надпись "Взамен перечеркнутого" в соответствии с рисунком 22.

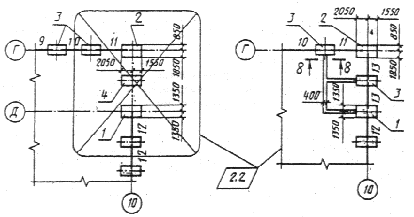

Рисунок 21 Рисунок 22
Если новое изображение (часть изображения) помещают на другом листе, то у замененного изображения указывают также номер листа, на котором находится новое изображение.
8.6 Основные надписи на листах привязываемой документации, изданной в виде альбомов и выпусков, оставляют без изменения.
8.7 Изменения при привязке рекомендуется вносить в один экземпляр документа, являющийся в дальнейшем подлинником, с которого изготовляют копии.
8.8 Аннулированные листы исключают из привязанной документации без изменения общей нумерации листов.
9 Правила оформления сброшюрованной документации
9.1 Каждый сброшюрованный документ оформляют обложкой по форме 14, приведенной в приложении Н. Обложку не нумеруют и не включают в общее количество страниц.
9.2 Первым листом текстового (графического) документа или нескольких сброшюрованных документов является титульный лист. Титульный лист выполняют по форме 15 приложения П. Пример заполнения титульного листа приведен там же.
9.3 Все листы сброшюрованного документа, начиная с титульного, должны иметь сквозную нумерацию страниц. При этом титульный лист не нумеруют.
Номер страницы на листах текстовых и графических документов указывают в правом верхнем углу рабочего поля листа.
Кроме того, в основной надписи текстовых и графических документов, включенных в том, альбом или выпуск и имеющих самостоятельное обозначение, указывают порядковую нумерацию листов в пределах документа с одним обозначением.
9.4 При комплектовании нескольких документов в виде тома, альбома или выпуска после титульного листа приводят «Содержание», которое выполняют по форме 2 приложения Б.
Первый лист «Содержания» оформляют основной надписью по форме 5 приложения Д, последующие — по форме 6 приложения Д. «Содержанию» присваивают обозначение, состоящее из обозначения документа и шифра «С».
Пример - 2345-ГТ.С, 2345-11-КЖ.ИС, 2345-11-ТХ.НС
9.5 Титульные листы проектных документов оформляют подписями: руководителя или главного инженера организации; главного инженера (архитектора) проекта. Титульные листы рабочих документов оформляют подписью ответственного лица — главного инженера (архитектора) проекта.
Титульный лист отчетной изыскательской документации оформляют с учетом дополнительных требований соответствующих строительных норм и правил. 9.6 Состав проекта, согласно 4.1.2, приводят в ведомости, выполняемой по форме 16 приложения Р.
В ведомости приводят последовательный перечень томов проектной документации.
Первый лист ведомости оформляют основной надписью по форме 5 приложения Д,
последующие — по форме 6 приложения Д.
Ведомости присваивают обозначение, состоящее из базового обозначения документа и через дефис — шифра «СП».
Пример — 2345-СП
ПРИЛОЖЕНИЕ А
Рекомендуемое
МАРКИ ОСНОВНЫХ КОМПЛЕКТОВ РАБОЧИХ ЧЕРТЕЖЕЙ
Таблица А.1
Наименование основного комплекта рабочих чертежей |
Марка |
Примечание |
Технология производства Технологические коммуникации
Генеральный план и сооружения транспорта
Генеральный план Архитектурные решения Интерьеры
Конструкции железобетонные Конструкции деревянные Архитектурно-строительные решения
Конструкции металлические деталировочные Водопровод и канализация Отопление, вентиляция и кондиционирование воздуха Тепломеханические решения котельных Воздухоснабжение Пылеудаление Холодоснабжение Газоснабжение (внутренние устройства) Силовое электрооборудование Электрическое освещение (внутреннее) Системы связи Радиосвязь, радиовещание и телевидение Пожаротушение Пожарная сигнализация
Охранная и охранно-пожарнгая сигнализация Гидротехнические решения Автоматизация …
Автоматизация комплексная
Антикоррозионная защита конструк-ций, сооружений Антикоррозионная защита технологических аппаратов, газоходов и трубопроводов Тепловая изоляция оборудования и трубопроводов Автомобильные дороги Железнодорожные пути Сооружения автотранспорта
Наружные сети водоснабжения Наружные сети канализации Наружные сети водоснабжения и канализации
Тепломеханические решения тепловых сетей Наружные газопроводы Наружное электроосвещение Электроснабжение.
|
ТХ ТК
ГТ
ГП АР АИ
КЖ
КД АС
КМД
ВК ОВ
ТМ
ВС ПУ ХС ГСВ
ЭМ
ЭО
СС РТ
ПТ ПС
ОС
ГР А…
АК
АЗ
АЗО
ТИ
АД ПЖ ТР
НВ
НК НВК
ТС
ГСН ЭН ЭС
|
¾ При объединении рабочих чертежей всех технологических коммуникаций При объединении рабочих чертежей генерального плана и сооружений транспорта ¾ ¾ Рабочие чертежи могут быть объединены с основным комплектом марки АР и АС ¾
¾ При объединении рабочих чертежей архитектурных решений и строительных конструкций ¾
¾ ¾
¾
¾ ¾ ¾ ¾
¾
¾
¾ ¾
¾ ¾
¾ ¾ Многие заменяют наименованием и маркой соответствующего основного комплекта рабочих чертежей При объединении рабочих чертежей различных технологи-ческих процессов и инженерных систем ¾
¾
¾
¾ ¾ При объединении рабочих чертежей автомобильных, железных и других дорог ¾
¾ При объединении рабочих чертежей наружных сетей водоснабжения и канализации ¾
¾ ¾ ¾
|
Примечание. При необходимости могут быть назначены дополнительные марки основных комплектов рабочих чертежей. При этом для марок применяют прописные буквы (не болев трех) русского алфавита, соответствующие, как правило, начальным буквам наименований основного комплекта рабочих чертежей.
ПРИЛОЖЕНИЕ Б
Обязательное
ВЕДОМОСТИ ОБЩИХ ДАННЫХ ПО РАБОЧИМ ЧЕРТЕЖАМ

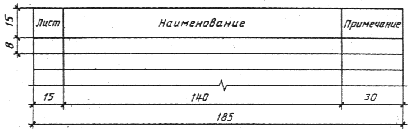

Форма 1 - ВЕДОМОСТЬ РАБОЧИХ ЧЕРТЕЖЕЙ ОСНОВНОГО КОМПЛЕКТА
ВЕДОМОСТЬ СПЕЦИФИКАЦИЙ
Указания по заполнению ведомости рабочих чертежей основного комплекта
В ведомости рабочих чертежей основного комплекте указывают:
а) в графе "Лист" — порядковый номер листа основного комплекта рабочих чертежей;
б) в графе "Наименование" — наименование изображений, помещенных на листе, в точном соответствии с наименованиями, приведенными в основной надписи листа;
в) в графе "Примечание" — дополнительные сведения, например, об изменениях, вносимых в рабочие чертежи основного комплекта.
Указания по заполнению ведомости спецификаций
В ведомости спецификаций указывают:
а) в графе "Лист" — номер листа основного комплекта рабочих чертежей, на котором помещена спецификация;
б) в графе "Наименование" — наименование спецификации в точном соответствии с ее наименованием, указанным на чертеже;
в) в графе "Примечание" — дополнительные сведения, в том числе об изменениях, вносимых в спецификации.
Форма 2

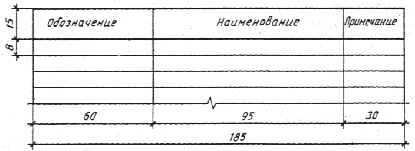

Форма 2 - ВЕДОМОСТЬ ОСНОВНЫХ КОМПЛЕКТОВ РАБОЧИХ ЧЕРТЕЖЕЙ
ВЕДОМОСТЬ ССЫЛОЧНЫХ И ПРИЛАГАЕМЫХ ДОКУМЕНТОВ
Указания по заполнению ведомости основных комплектов рабочих чертежей
В ведомости основных комплектов рабочих чертежей указывают:
а) в графе "Обозначение" — обозначение основного комплекта рабочих чертежей и, при необходимости, наименование или различительный индекс организации, выпустившей документ;
б) в графе "Наименование" — наименование основного комплекта рабочих чертежей;
в) в графе "Примечание" — дополнительные сведения, в том числе об изменениях в составе основных комплектов рабочих чертежей.
Указания по заполнению ведомости ссылочных и прилагаемых документов
В ведомости ссылочных и прилагаемых документов указывают:
а) в графе "Обозначение" — обозначение документа и при необходимости, наименование или различительный индекс организации, выпустившей документ;
б) в графе "Наименование" — наименование документа в полном соответствии с наименованием, указанным на титульном листе или в основной надписи;
в) в графе "Примечание" — дополнительные сведения, в том числе о внесенных изменениях в записанные документы, входящие в состав рабочей документации.
ПРИЛОЖЕНИЕ В
Обязательное
ПЕРЕЧЕНЬ СТАНДАРТОВ ЕСКД, ПОДЛЕЖАЩИХ УЧЕТУ ПРИ ВЫПОЛНЕНИИ
ГРАФИЧЕСКОЙ И ТЕКСТОВОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
Таблица В.1
Обозначение и наименование стандарта |
Условия применения Стандарта |
ГОСТ 2.004 — 88 ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ
ГОСТ 2.101 — 68 ЕСКД. Виды изделий
ГОСТ 2.102 — 68 ЕСКД. Виды и комплектность конструкторских документов
ГОСТ 2.105—95 ЕСКД. Общие требования к текстовым документам
ГОСТ 2.108 — 68 ЕСКД. Спецификация
ОСТ 2.109 — 73 ЕСКД. Основные требования к чертежам
ГОСТ 2.113 — 75 ЕСКД. Групповые и базовые конструкторские документы
ГОСТ 2.114-95 ЕСКД. Технические условия
ГОСТ 2.301 — 68 ЕСКД. Форматы
ГОСТ 2.302 — 68 ЕСКД. Масштабы
ГОСТ 2.303 — 68 ЕСКД. Линии
ГОСТ 2.304 — 81 ЕСКД. Шрифты чертежные
ГОСТ 2.305 — 68 ЕСКД. Изображения - виды, разрезы, сечения
ГОСТ 2.306 — 68 ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах
ГОСТ 2.307 — 68 ЕСКД. Нанесение размеров и предельных отклонений
ГОСТ 2.308 — 79 ЕСКД. Указание на чертежах попусков форм и расположения поверхностей
ГОСТ 2.309 — 73 ЕСКД. Обозначения шероховатости поверхностей
ГОСТ 2.310 — 68 ЕСКД. Нанесение на чертежах обозначений покрытий, термической и других видов обработки
ГОСТ 2.311 — 68 ЕСКД. Изображение резьбы
ГОСТ 2.312 — 72 ЕСКД. Условные изображения и обозначения швов сварных соединений
ГОСТ 2.313 — 82 ЕСКД. Условные изображения и обозначения неразъемных соединений
ГОСТ 2.314 — 68 ЕСКД. Указания на чертежах о маркировании и клеймении изделий
ГОСТ 2.315 – 68 ЕСКД. Изображения упрощенные и условные крепежных деталей
ГОСТ 2.316 — 68 ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц
ГОСТ 2.317 — 69 ЕСКД. Аксонометрические проекции
ГОСТ 2.410 — 68 ЕСКД. Правила выполнения чертежей металлических конструкций
ГОСТ 2 .501 — 88 ЕСКД. Правила учета и хранения
|
—
—
С учетом требований ГОСТ 21.501, относящихся к выполнению чертежей строительных изделий
С учетом требований разд.4, 5 и 9 настоящего стандарта
С учетом требований раздела 6 настоящего стандарта и ГОСТ 21.501
Ссылки на ГОСТ 2.108, а также 1.1.11, 1.1.12, 1.3 ГОСТ 2.109 не учитывают
—
С учетом требования 5.27, 5.28, 5.30-5.32 раздела 5 и раздела 9 настоящего стандарта. 3.7.1 и 3.8 ГОСТ 2.114 не учитывают
С учетом требований соответ-ствующих стандартов СПДС
То же
То же
То же
С учетом требований 5.17-5.26 настоящего стандарта
С учетом требований ГОСТ 21.302, таблицы 4 и 5
С учетом требований 5.11-5.13 настоящего стандарта
С учетом требований ГОСТ 21.113
—
—
—
—
—
—
—
С учетом требований 5.14-5.16 настоящего стандарта
—
—
В части формы инвентарной книги, абонентской карточки и указаний по складыванию копий чертежей
|
Примечание. Условия применения стандартов ЕСКД классификационной группы 7 определяются соответствующими стандартами СПДС.
ПРИЛОЖЕНИЕ Г (рекомендуемое)
Перечень допускаемых сокращений слов
( дополнение к ГОСТ 2.316)
Таблица Г.1
Полное наименование |
Сокращение |
Автомобильная дорога |
а.д. |
Альбом |
Альб. (ц) |
Антисейсмический шов |
а.с.ш. (и) |
Архитектор |
Арх. (*) |
Асфальтобетон |
асф. бет. |
Бетон, бетонный |
бет. |
Ведущий |
Вед. (*) |
Вентиляционная камера |
Венткамера |
Выпуск |
Вып. (ц) |
Главный инженер |
Гл. инж. (*) |
Главный инженер (архитектор) проекта |
ГИП (ГАП) (*) |
Главный специалист |
Гл. спец. (*) |
Группа |
гр. (т,*) |
Деформационный шов |
д.ш. (и) |
Диаметр |
диам. |
Директор |
Дир. (*) |
Документ |
док. (т.*) |
Допускаемый |
допуск. |
Единица измерения |
Ед. изм. (т) |
Емкость |
Емк. (ц, т) |
Железная дорога |
ж.д. |
Железобетон, железобетонный |
ж.б. |
Заведующий |
Зав. (*) |
Изоляция, изоляционный |
изол. |
Институт |
Ин-т (*) |
Конструкция |
констр. |
Коэффициент |
коэфф. |
Коэффициент полезного действия |
К.П.Д. |
Лестница, лестничный |
лестн. |
Мастерская (в проектных организациях) |
Маст. (*) |
Масштаб |
М(ц) |
Материалы |
мат-лы (т) |
Монтажный |
монт. |
Нормативная нагрузка |
норм. нагр. |
Оборудование |
оборуд. |
Общий |
общ. |
Отметка |
отм. (ц) |
Проверил |
Пров. (*) |
Раздел |
разд. (ц) |
Размер |
разм. (ц) |
Расчетная нагрузка |
расч. нагр. |
Санитарно-технический |
сан. техн. |
Санитарный узел |
сан. узел |
Сборный |
сб. |
Сектор |
сек. (ц) |
Скважина |
скв. (ц) |
Снеговой |
снег. |
Температурный шов |
т.ш. (и) |
Технологический |
технол. |
Техник |
Техн. (*) |
Типовой |
тип. |
Труба |
тр. |
Уровень головки рельса |
ур. Г. р. (и) |
Уровень земли |
ур. з. (и) |
Уровень чистого пола |
ур. ч. п. (и) |
Участок |
уч. (и, ц) |
Фундаментный |
фунд. |
Цемент, цементный |
цем. |
Цементобетон |
цем. Бет. |
Часть |
Ч. (ц) |
Шаг |
ш. (ц, т) |
Штука |
шт. (ц. т) |
Штукатурка |
штукат. |
Щебень, щебеночный |
щеб. |
Электрический |
эл. |
Элемент |
эл-т (и. Т) |
Этаж |
эт. (ц) |
Примечание — Сокращения, отмеченные знаком (*), применяют только в основной надписи; (т) — в таблицах; (ц) — с цифрами или шифрами; (и) — на графических изображениях |
ПРИЛОЖЕНИЕ Д
Обязательное

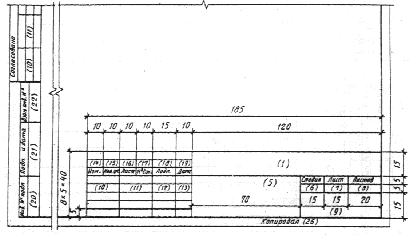

Форма 3 – Для листов:
основных комплектов рабочих чертежей;
основных чертежей разделов проектной документации;
графических документов по инженерным изысканиям

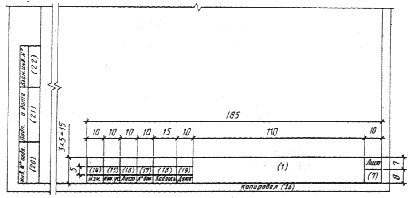

Форма 4 - Для чертежей строительных изделий (первый лист)

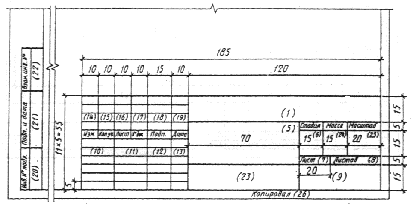

Форма 5 - Для всех видов текстовых документов (первые листы)
Примечание – Основную надпись по форме 5 допускается использовать для графических документов по инженерным изысканиям,не используемых в качестве подосновы
Форма 6 - Для чертежей строительных изделий и всех видов текстовых
документов (последующие листы)
Примечание – Основную надпись по форме 6 допускается использовать для графических документов по инженерным изысканиям, не используемых в качестве подосновы
Указания по заполнению основной надписи и дополнительных граф к ней
В графах основной надписи и дополнительных графах к ней (номера граф указаны в скобках) приводят:
а) в графе 1 — обозначение документа, в том числе раздела проекта, основного комплекта рабочих чертежей, чертежа изделия, текстового документа и др.;
б) в графе 2 — наименование предприятия, жилищно-гражданского комплекса или другого объекта строительства, в состав которого входит здание (сооружение), или наименование микрорайона;
в) в графе 3 — наименование здания (сооружения) и при необходимости, вид строительства (реконструкция, расширение, техническое перевооружение, капитальный ремонт);
г) в графе 4 — наименование изображений, помещенных на данном листе, в точном соответствии с наименованием на чертеже.
Наименования спецификаций и других таблиц, а также текстовых указаний, относящихся к изображениям, в графе не указывают;
д) в графе 5 — наименование изделия и/или наименование документа;
е) в графе 6 — условное обозначение стадии проектирования:
П – для проектной документации, в том числе утверждаемой части рабочего проекта;
Р - для рабочей документации;
ж) в графе 7 — порядковый номер листа или страницы текстового документа при двусторонней печати. На документах, состоящих из одного листа, графу не заполняют;
и) в графе 8 — общее число листов документа. Графу заполняют только на первом листе.
На первом листе текстового документа при двусторонней печати указывают общее число страниц;
