ГОСТ Р 21.1702-96, часть 2
(справочное)

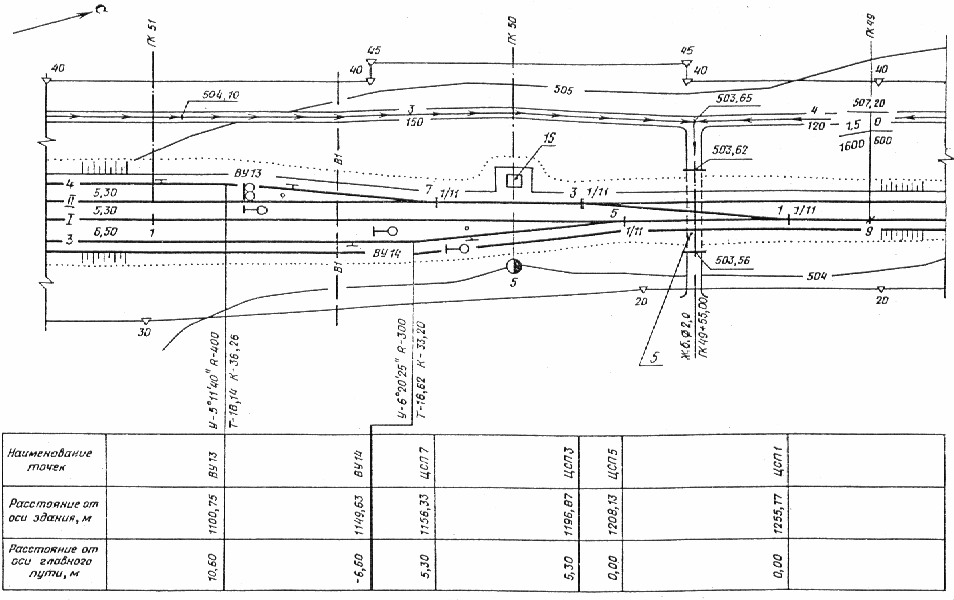

ПРИМЕР ОФОРМЛЕНИЯ ПЛАНА ПУТЕВОГО РАЗВИТИЯ РАЗДЕЛЬНОГО ПУНКТА
ПРИЛОЖЕНИЕ В
(справочное)

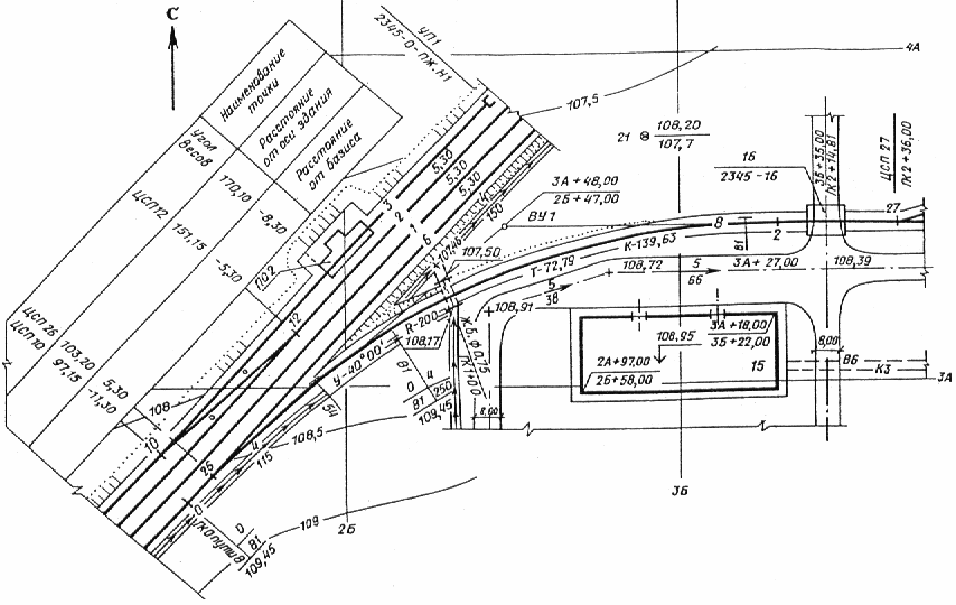

ПРИМЕР ОФОРМЛЕНИЯ ПЛАНА ЖЕЛЕЗНОДОРОЖНЫХ ПУТЕЙ НА ЗАСТРОЕННОЙ ТЕРРИТОРИИ
ПРИЛОЖЕНИЕ Г
(справочное)
ПРИМЕРЫ ЗАПОЛНЕНИЯ ВЕДОМОСТИ ЖЕЛЕЗНОДОРОЖНЫХ ПУТЕЙ И ВЕДОМОСТИ
СТРЕЛОЧНЫХ ПЕРЕВОДОВ
ПРИМЕР ЗАПОЛНЕНИЯ ВЕДОМОСТИ
ЖЕЛЕЗНОДОРОЖНЫХ ПУТЕЙ
|
Номер |
|
Граница пути |
Длина пути, м |
Тип |
|||
|
пути |
Наименование пути |
от стрелки |
через стрелки |
до стрелки (упора) |
полная |
полезная |
рельса |
|
1 |
Главный
|
1 |
2, 6, 24, 26 |
3 |
— |
1370 |
Р 65 |
|
2 |
Приемоотправочный
|
20 |
30, 34 |
17 |
1530 |
1270 |
Р 65 |
|
3 |
Погрузочно-разгрузоч-ный
|
52 |
54, 58 |
УП1 |
410 |
200 |
Р 50 |
|
4 |
Деповский
|
62 |
64 |
УП2 |
330 |
150 |
Р 50 |
|
|
|
|
|
|
|
|
|
ПРИМЕРЫ ВЕДОМОСТИ
СТРЕЛОЧНЫХ ПЕРЕВОДОВ
а) новых железнодорожных путей
|
Тип рельса |
Сторонность стрелочного перевода |
Марка крестовины |
Тип стрелочного перевода |
Номер стрелочного перевода |
Количество, шт. |
|
Р 65
|
Левый |
1/11 |
Обыкновенный |
1, 22, 24, 26 |
4 |
|
Р 65
|
Правый |
1/11 |
|
6, 8 |
2 |
|
Р 50
|
Левый |
1/6 |
Симметричный |
54, 56 |
2 |
|
|
|
|
|
|
|
б) при реконструкции
|
Тип рельса |
Сторонность стрелочного перевода |
Марка крестовины |
Тип стрелочного перевода |
Номер стрелочного перевода |
Количество, шт. |
|
|
|
|
Обыкновенный |
Укладываемые |
|
|
Р 65
|
Левый |
1/11 |
|
1, 3, 7, 9 |
4 |
|
|
|
|
|
Разбираемые
|
|
|
Р 50
|
Правый |
1/9 |
Обыкновенный |
16, 76, 25 |
3 |
|
|
|
|
|
|
|
ПРИЛОЖЕНИЕ Д
(справочное)
ПРИМЕР ЗАПОЛНЕНИЯ ВЕДОМОСТИ
ЗДАНИЙ И СООРУЖЕНИЙ,
ПРИВЯЗАННЫХ К ЖЕЛЕЗНОДОРОЖНОМУ ПУТИ
ОБЩЕГО ПОЛЬЗОВАНИЯ
|
Порядковый номер на плане |
Наименование здания, сооружения |
Обозначение документа |
Кол-во, шт. |
Примечание |
|
1
|
Дом жилой на 6 квартир, |
|
|
|
|
|
стены кирпичные
|
2345-1 |
2 |
|
|
2
|
Ж. б. труба Æ 1,5 м |
2345-0-КЖ (1) |
3 |
|
|
3
|
Ж. б. труба отв. 2 х 2,0 м |
2345-0-КЖ (2) |
1 |
|
|
4
|
Ж. б. мост дл. 25,5 м |
2345-4-КЖ |
1 |
|
|
5
|
Переезд |
2345-5 |
5 |
тпр 501-01-6.89 |
|
6
|
Одноэтажное здание переездно- |
|
|
|
|
|
го типа
|
2345-6 |
5 |
тп 501-281 |
|
|
|
|
|
|
ПРИЛОЖЕНИЕ Е
(справочное)

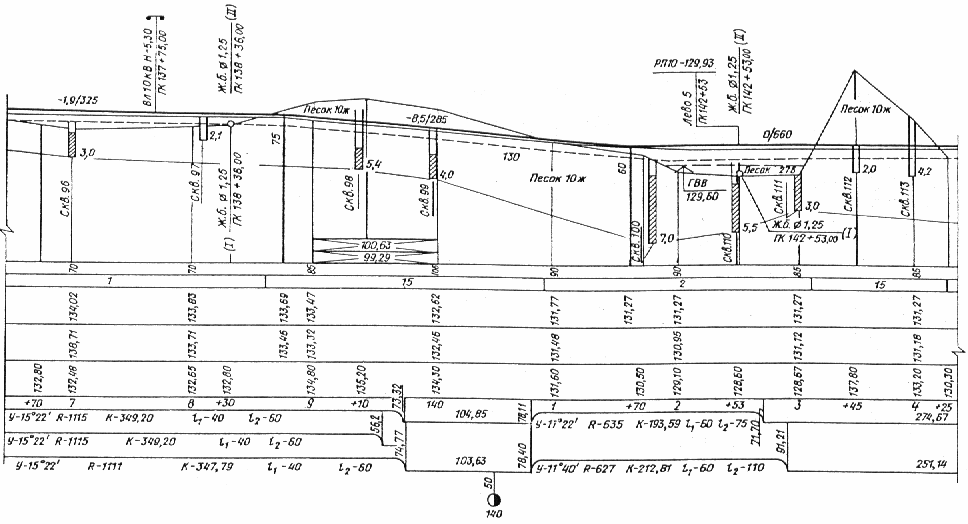

ПРИМЕР ОФОРМЛЕНИЯ ПРОДОЛЬНОГО ПРОФИЛЯ
РЕКОНСТРУИРУЕМОГО
ЖЕЛЕЗНОДОРОЖНОГО ПУТИ
ПРИЛОЖЕНИЕ Ж
(справочное)

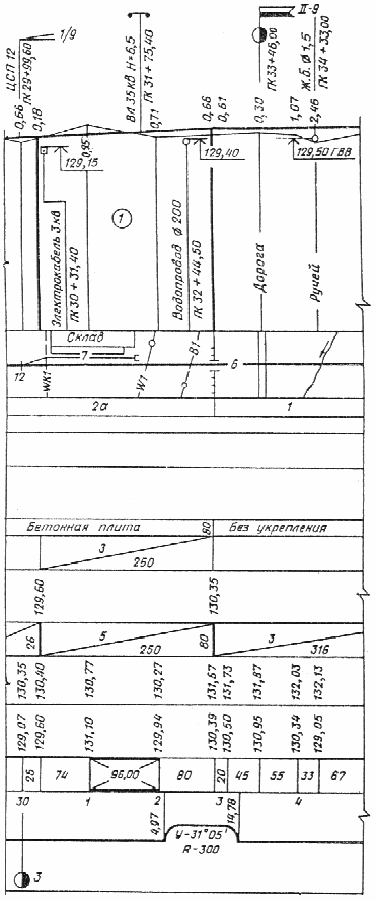

ПРИМЕР ОФОРМЛЕНИЯ ПРОДОЛЬНОГО ПРОФИЛЯ
ЖЕЛЕЗНОДОРОЖНОГО ПУТИ
НА НЕСПЛАНИРОВАННОЙ
ЗАСТРОЕННОЙ ТЕРРИТОРИИ
|
Номер грунта |
Группа грунта |
Наименование грунта |
|
1 |
33а |
Суглинок легкий |
М 1:5000 по горизонтали
М 1:5 00 по вертикали
|
Развернутый план пути
|
||
|
|
Тип поперечного профиля |
|
|
|
|
Укрепление |
|
|
Левый кювет |
Уклон, ‰ ; длина ,м |
|
Проектные |
(поток, дренаж) |
Отметка дна, м
|
|
данные |
|
Укрепление |
|
|
Правый кювет |
Уклон, ‰ , длина ,м |
|
|
(поток, дренаж) |
Отметка дна, м
|
|
|
Уклон , ‰ ; длина, м
|
|
|
|
Отметка головки рельса, м
|
|
|
Фактические |
Отметка земли, м
|
|
|
данные |
Расстояние, м
|
|
|
Пик
Элементы плана
Километры
|
||
ПРИЛОЖЕНИЕ И
(справочное)
ПРИМЕР ОФОРМЛЕНИЯ ПРОДОЛЬНОГО ПРОФИЛЯ
ВОДООТВОДНОЙ КАНАВЫ
ПРИЛОЖЕНИЕ К
(справочное)

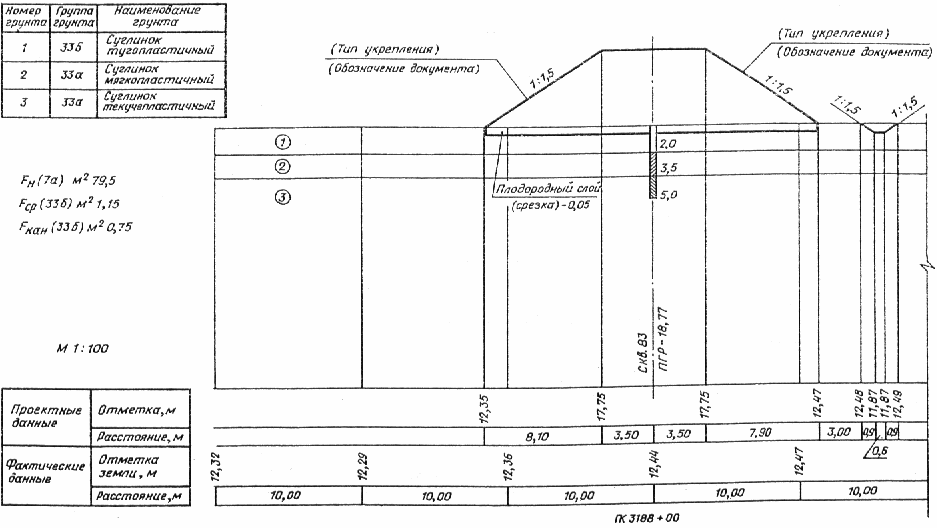

ПРИМЕР ОФОРМЛЕНИЯ ПОПЕРЕЧНОГО ПРОФИЛЯ ЗЕМЛЯНОГО ПОЛОТНА НОВОГО ЖЕЛЕЗНОДОРОЖНОГО ПУТИ
ПРИЛОЖЕНИЕ Л
(справочное)
ПРИМЕР ОФОРМЛЕНИЯ ПОПЕРЕЧНОГО ПРОФИЛЯ ЗЕМЛЯНОГО ПОЛОТНА РЕКОНСТРУИРУЕМЫХ ЖЕЛЕЗНОДОРОЖНЫХ ПУТЕЙ
ПРИЛОЖЕНИЕ М
(справочное)

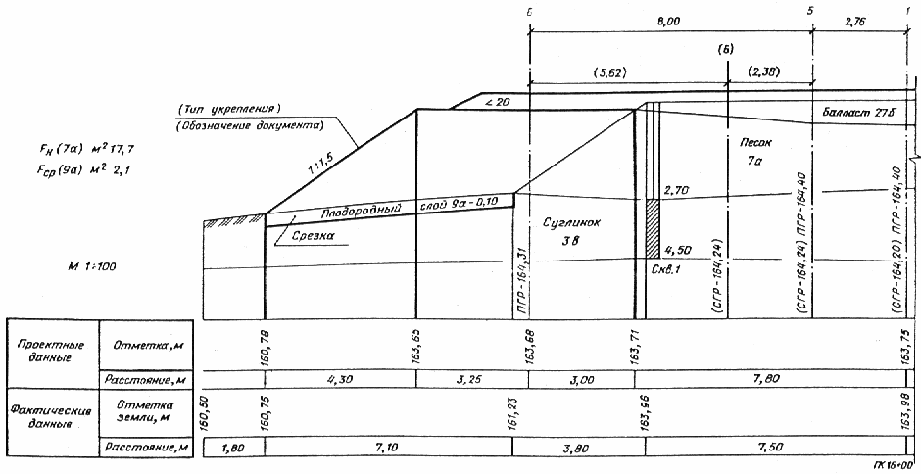

ПРИМЕР ОФОРМЛЕНИЯ ПОПЕРЕЧНОГО ПРОФИЛЯ
ЗЕМЛЯНОГО ПОЛОТНА И ВЕРХНЕГО
СТРОЕНИЯ ПУТИ
Тип 1
Ключевые слова : новые и реконструируемые железнодорожные пути, пути на застроенной территории, состав, оформление рабочих чертежей.
