ГОСТ Р 21.1703-2000, часть 2

8.5 В Спецификации принимают следующие единицы измерений:

- оборудование, установки (блоки), аппараты, приборы, мебель, инвентарь и др. изделия - шт.;

- кабели, провода, трубы - м;

- изоляционные материалы - м2 ;

- щебень, песок - м3 ;

- др. материалы - кг.

ПРИЛОЖЕНИЕ А
(рекомендуемое)

Марки основных комплектов рабочих чертежей проводных средств связи (ПСС)

Наименование основного комплекта рабочих чертежей

Марка

1. ПСС линейных сооружений:


- магистральной первичной сети

ЛМ

- внутризоновой первичной сети

ЛЗ

- городской первичной сети

ЛГ

- сельской первичной сети

ЛС

2. ПСС коммутационных цехов телефонных станций:


- междугородных

МС

- городских

СГ

- сельских

ССТ

- учрежденческих

СУ

3. ПСС телеграфных станций и узлов

СТ

4. ПСС сетей передачи данных

ПД

5. ПСС линейно-аппаратных цехов станций и узлов

ЛА

6. ПСС пунктов передачи и приема газет

ПГ

7. ПСС необслуживаемых регенерационных (усилительных) пунктов

НП

8. ПСС внутренних сетей предприятий и организаций

СС

ПРИЛОЖЕНИЕ Б
(рекомендуемое)

Состав рабочих чертежей проводных средств связи

Таблица Б

Наименование рабочего чертежа

Марка основного комплекта

Примечание

ЛМ

лз

лг

лс

мс

сг

Сст

СУ

ст

пд

ЛА

пг

нп

СС

1 Общие данные по рабочим чертежам


2 Ситуационный план трассы кабельной линии передачи:
















- на загородном участке

-

0

-

-

-

-

-

-

-

-

-

-

На каждый участок трассы

- на городском участке

0

-

0

-

-

-

-

-

-

-

-

-

-

На каждый город, поселок

3 План трассы кабельной линии передачи на загородном участке

-

0

-

-

-

-

-

-

-

-

-

-

На каждый участок трассы

4 План трассы воздушной линии передачи

-

-

0

0

-

-

-

-

-

-

-

-

-

-0

То же

5 План кабельной канализации и кабелей связи на городском участке

0

-

-

-

-

-

-

-

-

-

0

На каждый город, поселок или участок трассы

6 Продольный профиль кабельной канализации

0

0

0

0

-

-

-

-

-

-

-

-

-

0

Допускается выполнять на одном чертеже с планом расположе

7 План и профиль кабельного перехода:
















- через сооружения транспорта и другие сооружения

0

0

-

-

-

-

-

-

-

-

-

0

На каждый переход

- через несудоходные водные преграды

0

0

-

-

-

-

-

-

-

-

-

-

На каждый переход

- через судоходные водные преграды

0

0

0

-

-

-

-

-

-

-

-

-

-

-

То же

8 План площадки НРП (НУП)

0

-

-

-

-

-

-

-

-

-

-

На каждый НРП (НУП)

9 План расположения кабелей связи в зданиях узлов и станций

0

-

-

-

-

-

-

-

-

-

-

На каждое здание. В типовых проектах планы вводов кабелей отдельно не разрабатывают, а совмещают с планами расположения оборудования или др. чертежами

10 Схема расположения кабелей связи в коллекторе

0

-

-

-

-

-

-

-

-

-

0


11 Схема расположения кабелей связи в кабельной канализации

0

-

-

-

-

-

-

-

-

-

0


12 Схема расположения магистральных участков абонентской сети АТС

-

-

-

-

-

-

-

-

-

-

-

0


13 Схема расположения распределительных участков абонентской сети

-

-

0

-

-

-

-

-

-

-

-

-

0

На каждый шкафной район

14 Схема расположения распределительной сети в зданиях

-

-

0

0

-

-

-

-

-

-

-

-

-

0

На каждый шкаф. Выполняют в произвольной форме

15 Схема кабельного ввода

-

-

-

-

-

-

-

-

-

-

-

-

На каждое здание

16 Ситуационная схема электрохимической защиты на коррозионных участках

0

0

0

0

-

-

-

-

-

-

-

-

-

0

На каждый коррозионный участок

17 Схема расположения элементов электрохимической защиты

0

0

0

0

-

-

-

-

-

-

-

-

-

0

На каждую электрозащитную установку

18 Принципиальная схема электрохимической защиты

0

0

0

0

-

-

-

-

-

-

-

-

-

0

На каждую электрозащитную установку

19 Схема организации связи

-

-

-

-

0

0

0

0

-

0

0

0

0

На каждый пункт, направление

20 Схема прохождения трактов и каналов систем передачи


-

-

-

0

0

0

0

0

0

0

0

-

0


21 План расположения оборудования

-

-

-

-

0

На каждый пункт

22 Таблица (схема) кабельных соединений линейной проводки

-

-

-

-

0

То же

23 Таблица (схема) кабельных соединений токораспределительной сети

-

-

-

-

-

0

«»

24 Структурные (функциональные) схемы коммутационных станций и узлов

-

-

-

-

-

0

0

-

0

На каждый пункт

25 Схемы подключения кабелей к аппаратуре

-

-

-

-

0

На каждый вид аппаратуры

26 Схема размещения комплектов на аппаратуре

-

-

-

-

0

0

0

-

0

На оборудование с переменной комплектацией или схемой использования

27 Схема (таблица) кроссировочньгх соединений на промежуточных щитах

-

-

-

-

0

-

-

-

-

0


28 Схема расположения сети связи в здании

-

-

-

-

-

-

-

-

-

-

-

-

-

На каждое здание и каждую сеть в здании

29 План расположения каналов скрытых проводок и абонентских устройств

-

-

-

-

-

-

-

-

-

-

-

-

-

0

На каждый этаж здания

Примечания:

1 В таблице приняты следующие условные обозначения:

- чертеж, наличие которого обязательно в составе основного комплекта рабочих чертежей

0 - чертеж, необходимость выполнения которого определяют в зависимости от характера сооружения и местных условий.

2 Рабочие чертежи переходов через судоходные реки и водохранилища, строительство которых осуществляют специализированные подводно-технические (водолазные) организации с применением средств гидромеханизации и водолазного труда, оформляют отдельными основными комплектами рабочих чертежей.

ПРИЛОЖЕНИЕ В
(справочное)

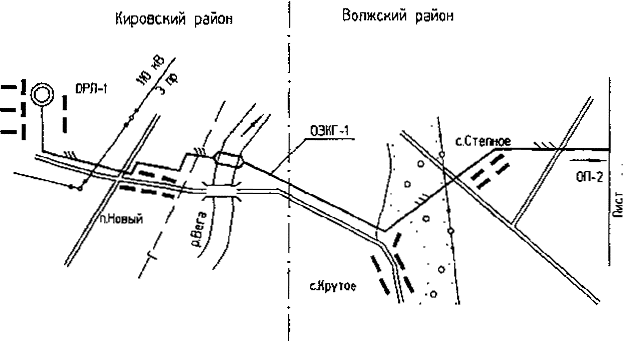

Пример выполнения ситуационного плана трассы кабельной линии передачи на загородном участке

Саратовская область

ПРИЛОЖЕНИЕ Г
(справочное)

Пример выполнения ситуационного плана трассы кабельной линии передачи на городском участке

ПРИЛОЖЕНИЕ Д
(справочное)

Пример выполнения плана трассы кабельной линии передачи на загородном участке

ПРИЛОЖЕНИЕ Е
(справочное)

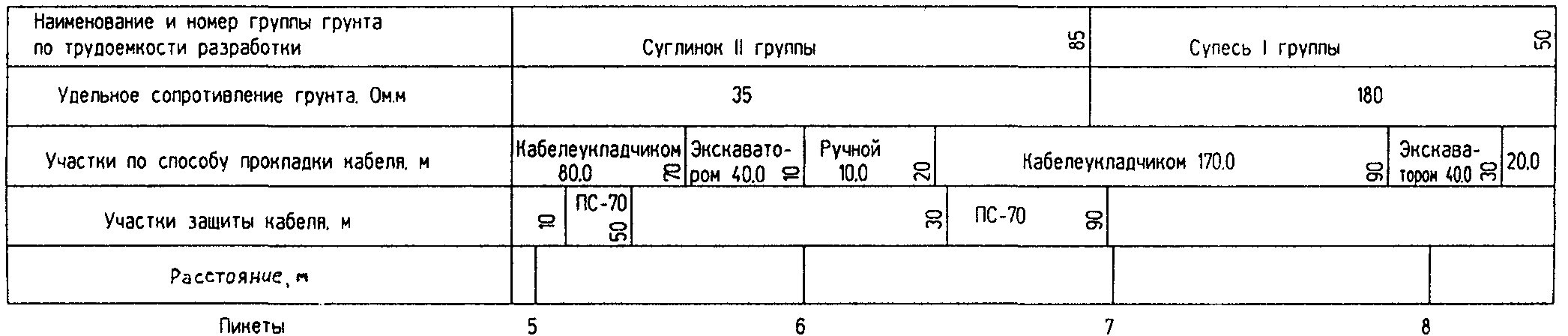

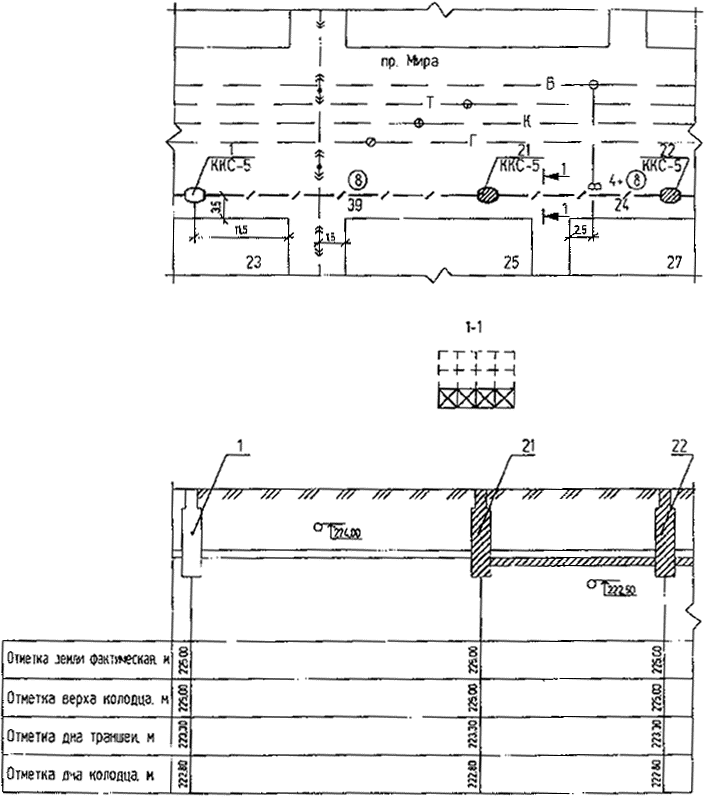

Примеры выполнения плана и продольного профиля кабельной канализации

ПРИЛОЖЕНИЕ Ж
(справочное)

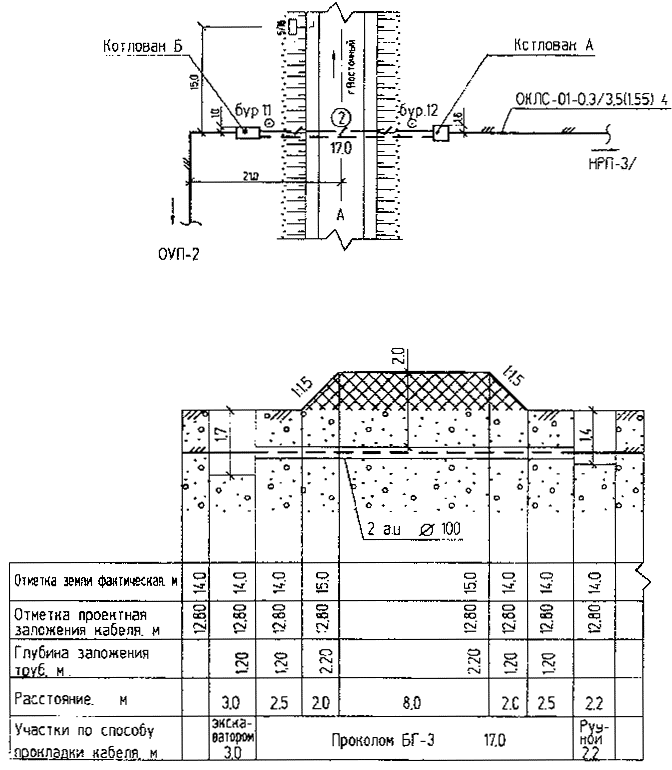

Пример выполнения плана и продольного профиля кабельного перехода через автодорогу

ПРИЛОЖЕНИЕ И
(справочное)

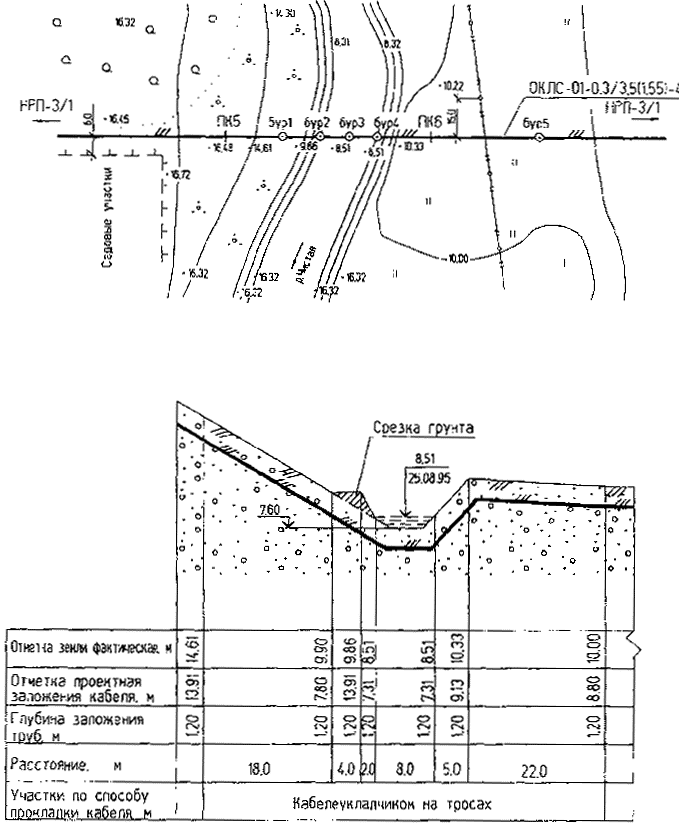

Пример выполнения плана и продольного профиля кабельного перехода через несудоходную реку

ПРИЛОЖЕНИЕ К
(справочное)

Пример выполнения плана трасс кабелей и заземляющего устройства на площадке НРП

ПРИЛОЖЕНИЕ Л
(справочное)

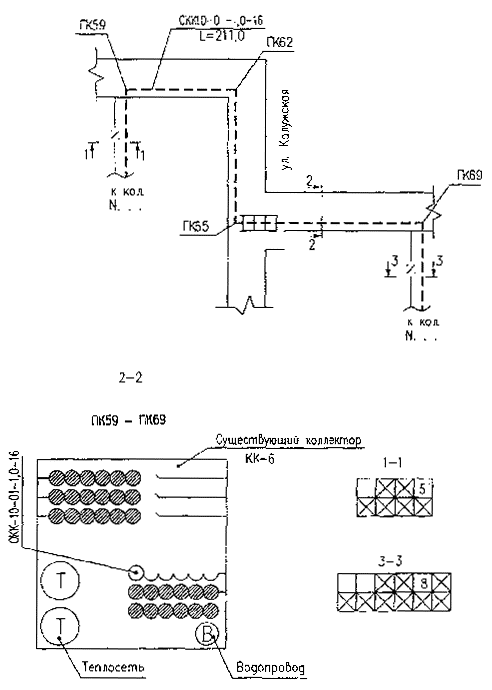

Пример выполнения схемы расположения кабелей связи в коллекторе

ПРИЛОЖЕНИЕ М
(справочное)

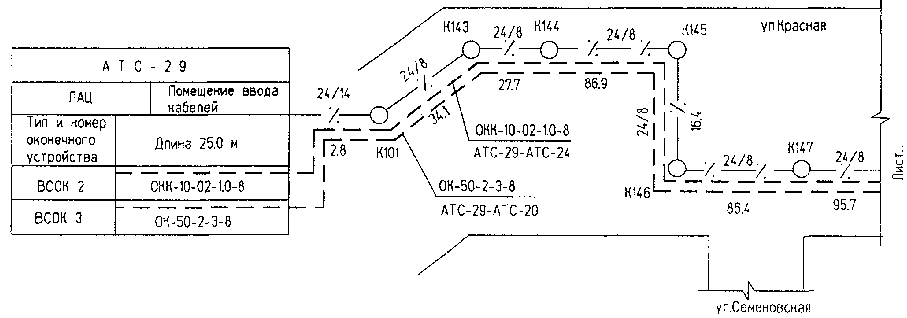

Пример выполнения схемы расположения кабелей связи в кабельной канализации

ПРИЛОЖЕНИЕ Н
(справочное)

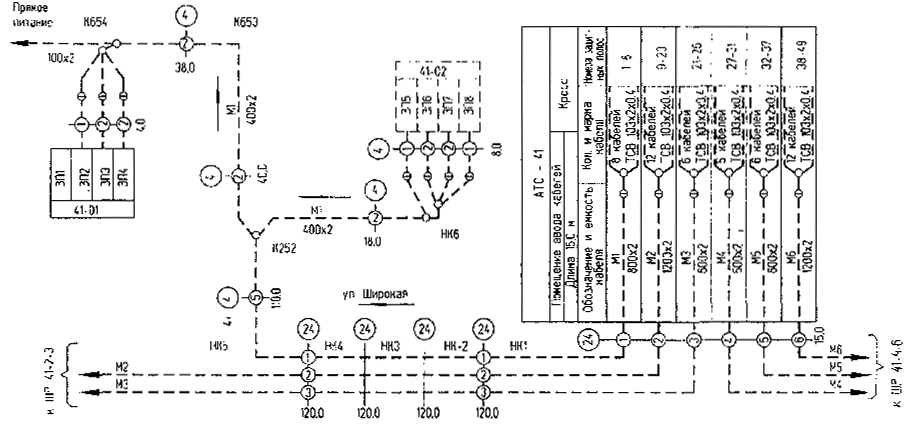

Пример выполнения схемы расположения магистральных участков абонентской сети АТС

1 Проложить кабель типа ТППэп с диаметром жил 0,32 мм указанных емкостей.

ПРИЛОЖЕНИЕ П
(справочное)

Пример выполнения схемы расположения распределительных участков абонентской сети

1 Проложить кабель типа ТППэп с диаметром жил 0,32 мм указанных емкостей.

ПРИЛОЖЕНИЕ Р
(справочное)

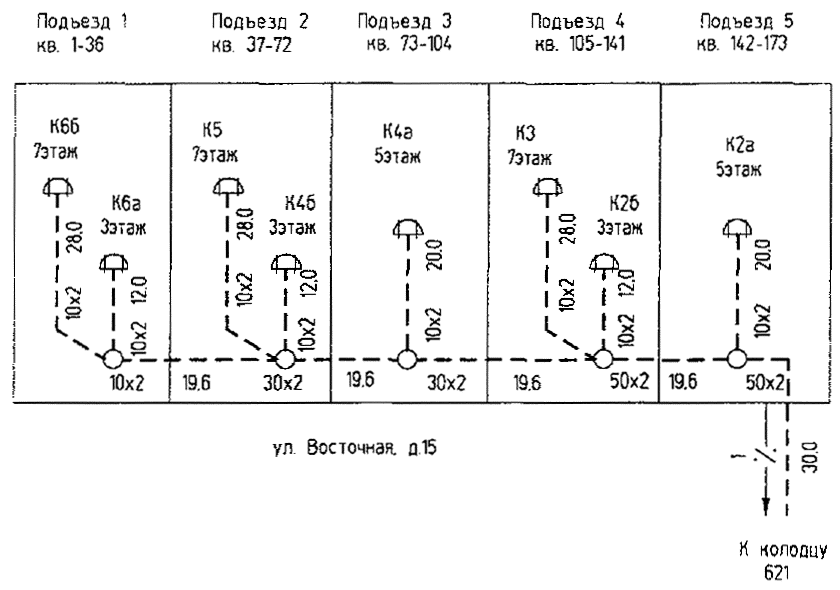

Пример выполнения схемы расположения распределительной сети в здании

1 Проложить кабель типа ТППг с диаметром жил 0,32 мм указанных емкостей

ПРИЛОЖЕНИЕ С
(справочное)

Пример выполнения схемы организации связи в ЛАЦ

ПРИЛОЖЕНИЕ Т
(справочное)

Пример выполнения схемы прохождения трактов и каналов в ЛАЦ

ПРИЛОЖЕНИЕ У
(справочное)

Пример выполнения плана расположения оборудования ЛАЦ на 3 этаже

ПРИЛОЖЕНИЕ Ф
(справочное)

Пример выполнения таблицы кабельных соединений линейной проводки телеграфной станции

ПРИЛОЖЕНИЕ X
(справочное)

Пример выполнения структурной схемы электронной АТС с функциями УСС и УВС

Примечание - ОКСN - общеканальная сигнализация N 7

MFC - многочастотная сигнализация "импортный челнок"

DEC - декадная сигнализация

ПРИЛОЖЕНИЕ Ц
(справочное)

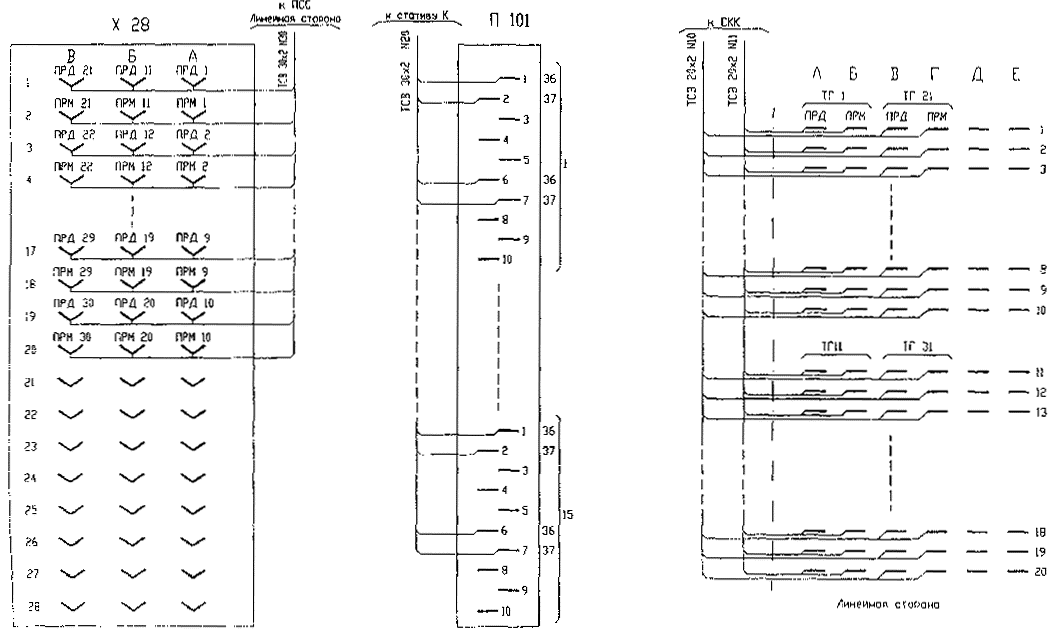

Примеры выполнения схем подключения

ПРИЛОЖЕНИЕ Ш
(справочное)

Пример выполнения схемы размещения комплектов на стойке СКУ-01

Номер рабочего места

СКУ-01 № 1

1

R -712

2

ОЛТ-020 (КЛТ-220 № 1, 2)

3

ОВГ-25

4

УСО-01

5


6


7


8


9


10


11



Номер рабочего места

СКУ-01 № 2

1

ОПМ-14№ 1

2

ОПМ-14 № 2

3

ОПМ-14 № 3

4

ОПМ-14 № 4

5

ОКС-01 № 5(ОИ) (2 Мбит/с)

6

ОПМ-14 № 5

7

ОПМ-14 № 6

8

ОПМ-14 № 7

9

ОПМ-14 № 11

10


11


Приложение Щ
(справочное)

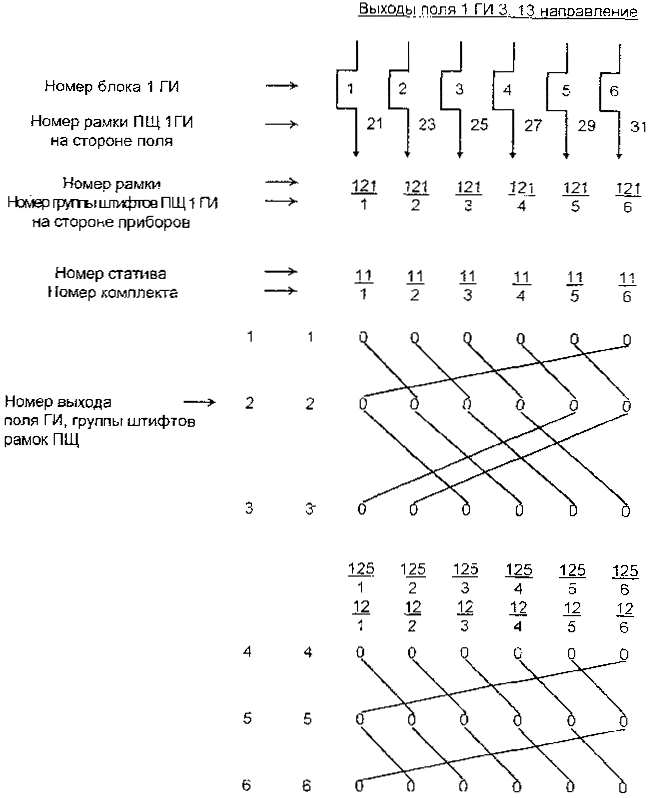

Пример выполнения схемы кроссировочных соединений для АТС (фрагмент)

Приложение Э
(справочное)

Пример выполнения таблицы кроссировочных соединений для АТС

Номер стойки, системы, канала

Номер рамки и группы штифтов

ПЩ ЛАЦ на стороне

ПЩ1 ГИ

поля

приборов

приборов

1/1/1

121/1

151/1

141/1

1/1/2

121/2

151/2

141/2

1/1/3

121/3

151/3

141/3

1/1/4

121/4

151/4

141/4

1/1/5

121/5

151/5

141/5

1/1/6

121/6

151/6

141/6

1/1/7

121/7

151/7

141/7

1/1/8

121/8

151/8

141/8

1/1/9

121/9

151/9

141/9

1/1/10

121/10

151/10

141/10

1/1/11

121/11

151/11

141/11

1/1/12

121/12

151/12

141/12

1/1/13

121/13

151/13

141/13

1/1/14

121/14

151/14

141/14

1/1/15

121/15

151/15

141/15

1/1/16

121/16

151/16

141/16

1/1/17

121/17

151/17

141/17

1/1/18

121/18

151/18

141/18

1/1/19

121/19

151/19

141/19

1/1/20

121/20

151/20

141/20

ПРИЛОЖЕНИЕ Ю
(справочное)

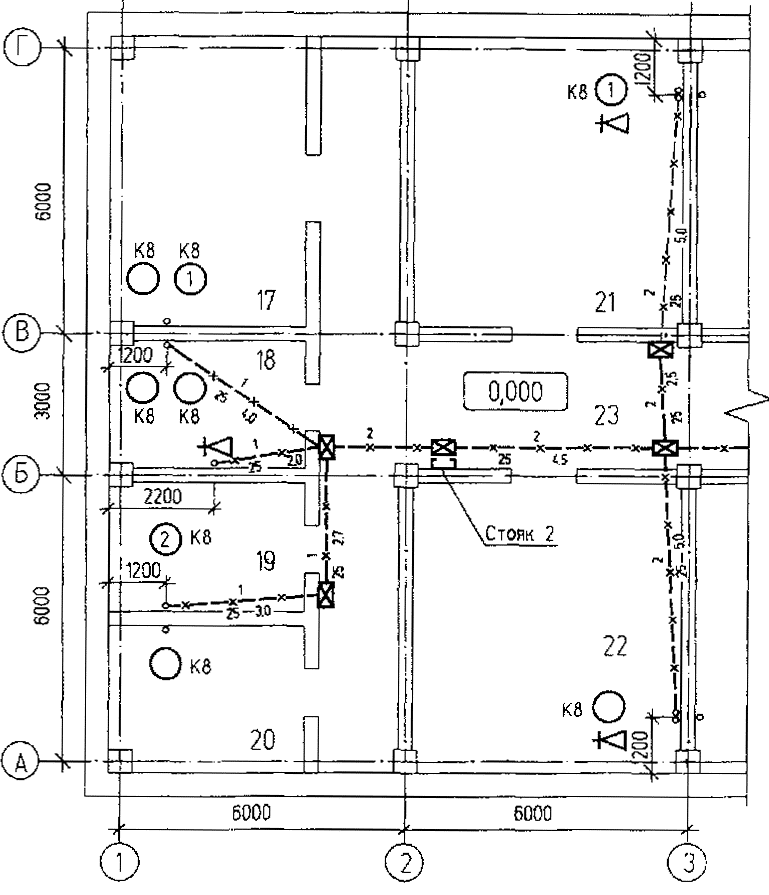

Пример выполнения плана каналов скрытой проводки и абонентских устройств

1 Розетки установить у выводов труб на высоте 0,15 м от ур. пола

2 У изображения телефонных аппаратов указаны номера коробок и боксов, к которым они должны быть подключены

Ключевые слова: проводные средства связи, рабочие чертежи, линейные сооружения, станционные сооружения, проводные средства связи в зданиях, ситуационный план, план, продольный профиль, поперечный профиль.
