При измерениях по поверхностной схеме (черт. 3б) производят измерения не менее чем в 10 точках участка (не менее пяти отсчетов по прибору в каждой точке).

При измерениях по поверхностной комбинированной схеме (черт. 3г) блок источника ионизирующего излучения помещают на заданную глубину в грунт и производят измерения не менее чем в трех положениях детектора относительно источника ионизирующего излучения (не менее пяти отсчетов в каждом положении). Измерения повторяют не менее чем в трех пунктах участка.

26. На каждом участке градуировки по завершении измерений плотномером (влагомером, влагоплотномером) отбирают не менее 15-20 образцов грунта для определения плотности и объемной влажности грунта по ГОСТ 5180, не менее двух образцов для определения плотности частиц грунта по ГОСТ 5180,в грунтах с возможным присутствием органического вещества - не менее трех образцов для определения его содержания по ГОСТ 23740.

Образцы отбирают послойно, с интервалом по глубине 100-150 мм.

Среднюю плотность , среднюю влажность по массе (весовую) и плотность сухого грунта вычисляют для каждого участка градуировки.

Среднюю объемную влажность вычисляют по формуле

где - средняя влажность грунта, %;

- средняя плотность сухого грунта, г/куб.см;

- плотность воды, равная 1,0 г/куб.см.

Для глинистых грунтов и грунтов, содержащих гипс, дополнительно определяют содержание связной воды в образцах:

для глинистых грунтов - при сушке образцов при температуре 105°С до постоянной массы и при температуре 250°С в течение 1-2 ч;

для грунтов, содержащих гипс, - при сушке образцов при температуре 65° и 180°С до постоянной массы.

Содержание связанной воды по массе в образце в процентах определяют по формуле

где и - соответственно масса образца грунта после сушки при температурах:

для глинистых грунтов = 105°C и = 250°C;

для грунтов, содержащих гипс = 65°C и = 180°C.

Среднее объемное содержание связанной воды вычисляют по формуле, аналогичной формуле (7).

Содержание органических веществ определяют по ГОСТ 23740.

Среднюю суммарную объемную влажность () в процентах вычисляют по формуле

Среднюю квадратическую погрешность определения объемной влажности грунта вычисляют по формуле

Среднюю квадратическую погрешность определения плотности грунта вычисляют по формуле

27. Градуировочную зависимость плотномера строят по средним значениям показаний прибора и результатам определения средней плотности грунта на участках градуировки.

Градуировочную зависимость влагомера строят по средним значениям показаний приборов и результатам определения средней объемной влажности с учетом средней плотности сухого грунта на участках градуировки.

На графики наносят средние значения плотности: сухого грунта участков градуировки,по которым строят градуировочные зависимости показаний влагомера от объемной влажности для различных(с интервалом 100-200 кг/куб.м) На градуировочных графиках или таблицах также указывают плотность частиц грунта на каждом участке градуировки.

28. Основную погрешность радиоизотопных плотномеров, нейтронных влагомеров оценивают путем сравнения показаний приборов и результатов определения плотности и объемной влажности образцов однородного грунта, отобранных на участке измерений в условиях, соответствующих условиям градуировки и массовых измерений радиоизотопными плотномерами, влагоплотномерами, нейтронными влагомерами.

Оценку основной погрешности приборов при измерении плотности и влажности следует выполнять на участках (в слоях грунта, размеры и степень однородности которых соответствуют пп.22-24 настоящего приложения).

Измерения плотномером, влагомером, влагоплотномером, отбор образцов и определения плотности и влажности грунта выполняют в соответствии с пп. 25-26 настоящего приложения.

29. Обработку результатов измерений нейтронным влагомером, радиоизотопным влагоплотномером следует выполнять с учетом известных (измеряемых плотномером или по ГОСТ 5180) значений плотности грунта, если обработка не выполняется автоматически на месте испытаний (при помощи блока БНО прибора ЛКС).

Обработку производят в следующей последовательности:

по показаниям влагомера определяют приблизительное значение объемной влажности (в долях единицы) с использованием графика градуировки для произвольного значения плотности сухого грунта ;

вычисляют приблизительное значение плотности сухого грунта по формуле

где - измеренная прибором плотность грунта, г/куб.см;

- плотность воды, равная 1,0 г/куб.см.

по показаниям влагомера и интерполированному графику градуировки, соответствующему вычисленному значению , определяют значение объемной влажности (во втором приближении).

Интерполяцию завершают, когда вычисленные значения объемной влажности в двух последовательных приближениях отличаются не более чем на 1% абс.:

в результаты измерений вводят поправки на содержание связанной воды и органического вещества.

30. Обработку результатов однократных измерений при оценке основных погрешностей приборов выполняют в следующей последовательности:

с учетом плотности сухого грунта определяют объемную влажность (в приборе ЛКС) непосредственно по табло прибора;

в результаты измерений объемной влажности вводят поправки на среднее содержание связанной воды и органического вещества на участке измерений;

вычисляют влажность по массе (весовую) в слое грунта по формуле (3), которую сравнивают с результатами определенных значений влажности образцов по ГОСТ 5180. Пределы основных погрешностей плотномеров и влагомеров не должны быть более величин, указанных в пп. 3.5 и 3.6.

В противном случае следует переградуировать каждый прибор.

ПРИЛОЖЕНИЕ 3

Справочное

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИОИЗОТОПНЫХ

ПЛОТНОМЕРОВ

ПРИЛОЖЕНИЕ 4

Справочное

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НЕЙТРОННЫХ ВЛАГОМЕРОВ

ПРИЛОЖЕНИЕ 5

Справочное

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИОИЗОТОПНЫХ ВЛАГОПЛОТНОМЕРОВ

ПРИЛОЖЕНИЕ 6

Рекомендуемое

ОСНОВНЫЕ ТИПОРАЗМЕРЫ ПО ГОСТ 8732, ГОСТ 9567,

ГОСТ 8731 ПРИМЕНЯЕМЫХ ОБСАДНЫХ ТРУБ

Трубы стальные бесшовные горячедеформированные

мм

ПРИЛОЖЕНИЕ 7

Рекомендуемое

ГРАФИК ГРАДУИРОВКИ

РАДИОИЗОТОПНОГО ПЛОТНОМЕРА

Черт.5

ПРИЛОЖЕНИЕ 8

Рекомендуемое

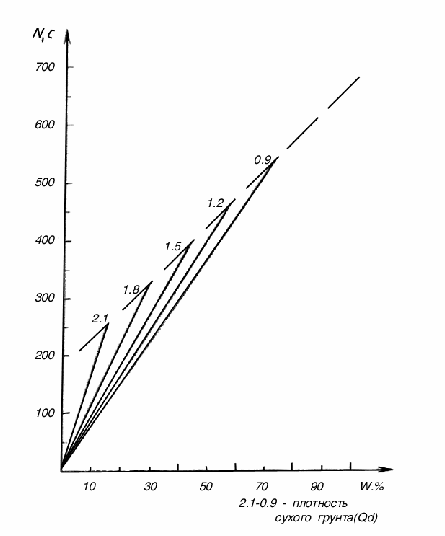

ГРАДУИРОВОЧНАЯ ЗАВИСИМОСТЬ
