ГОСТ 24846-81, часть 2

7.4. При ширине трещины более 1 мм необходимо измерять ее глубину.


8. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ


8.1. В процессе работ по измерениям деформаций оснований фундаментов зданий и сооружений должна выполняться камеральная обработка полученных результатов: проверка полевых журналов; уравнивание геодезических сетей; составление ведомостей отметок и перемещений, направлений (углов), величина крена и перемещений деформационных марок, установленных на зданиях или сооружениях, по каждому циклу наблюдений; оценка точности проведенных измерений, включая сравнение полученных погрешностей (или невязок) с допускаемыми для данного метода и класса точности измерений; графическое оформление результатов измерений.

8.2. Графический материал по результатам наблюдений каждого объекта следует оформлять (рекомендуемое приложение 5) в виде:

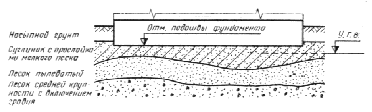

геологического разреза основания фундамента;

плана здания или сооружения с указанием мест расположения деформационных марок;

графиков и эпюр горизонтальных, вертикальных перемещений, кренов и развития трещин во времени, роста давления на основание фундамента.

8.3. По результатам измерений деформаций оснований фундаментов следует составлять технический отчет, который должен включать (помимо материалов, перечисленных в пп. 8.1 и 8.2):

краткое описание цели измерения деформаций на данном объекте;

характеристики геологического строения основания и физико-механических свойств грунтов;

конструктивные особенности здания (сооружения) и его фундамента;

схемы расположения, размеры и описание конструкций установленных реперов, опорных и ориентирных знаков, деформационных марок, устройств для измерения величин развития трещин;

примененную методику измерений;

перечень факторов, способствующих возникновению деформаций; выводы о результатах наблюдений.


ПРИЛОЖЕНИЕ 1

(Справочное)


ПОЯСНЕНИЕ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ


Термин

Определение

Вертикальные перемещения основания фундамента


Осадки, происходящие в результате уплотнения грунта под воздействием внешних нагрузок и в отдельных случаях собственной массы грунта; просадки, происходящие в результате уплотнения под воздействием как внешних нагрузок и собственной массы грунта, так и дополнительно с ними действующих факторов (замачивание проса-дочного грунта, оттаивание ледовых прослоек в замерзшем грунте и т. п.); набухания и усадки, связанные с изменением объема некоторых видов глинистых грунтов при изменении их влажности, температуры (морозное пучение) или воздействии химических веществ


Горизонтальное перемещение фундамента


Сдвиг фундамента или здания (сооружения) в целом, происходящий под действием горизонтальных сил или при исчерпании несущей способности основания и других факторов


Крен фундамента

Деформация, происходящая в результате неравномерной осадки, просадки, подъема и т. п. и характеризующаяся разностью вертикальных перемещений точек, отнесенной к расстоянию между ними


Точность измерении

Качество измерений, отражающее близость их результатов к истинному значению измеряемой величины


Погрешность измерений

Отклонение результата измерения от истинного значения измеряемой величины


Репер

Геодезический знак, закрепляющий пункт нивелирной сети


Репер глубинный

Геодезический знак, основание которого устанавливается на скальные, полускальные или другие коренные практически несжимаемые грунты


Репер грунтовый

Геодезический знак, основание которого устанавливается ниже глубины сезонного промерзания или перемещения грунта


Репер стенной

Геодезический знак, устанав-ливаемый на несущих конструкциях зданий и сооружений, осадка фундаментов которых практически стабилизировалась


Деформационная марка

Геодезический знак, жестко укрепленный на конструкции . здания или сооружения (фундаменте, колонне, стене), меняющий свое положение вследствие осадки, просадки, подъема, сдвига или крена фундамента


Опорный знак

Знак, практически неподвижный в горизонтальной плоскости, относительно которого определяются сдвиги и крены фундаментов зданий или сооружений


Центрировочное устройство

Устройство на опорном знаке для многократной установки геодезических инструментов в одном и том же положении


Ориентирный знак

Знак, служащий для обеспечения исходного ориентирного направления при измерении сдвигов и кренов фундаментов зданий и сооружений


Геометрическое нивелирование

Метод определения разности высот точек при помощи геодезического прибора с горизонтальной визирной осью и отвесно установленных в этих точках реек


Тригонометрическое нивелирование

Метод определения превышений при помощи геодезического прибора с наклонной визирной осью


Гидростатическое нивелирование

Метод определения разности высот наблюдаемых точек посредством разностей уровней жидкости в сообщающихся сосудах


Стационарная гидростатическая система

Прибор для измерения осадок фундаментов, состоящий из большого числа водомерных стаканов-пьезометров, жестко укрепленных на фундаментах или конструкциях здания (сооружения)


Способ совмещения при нивелировании

Способ отсчета по рейке, при котором вращением элевационного винта совмещают изображение концов пузырька уровня нивелира, а затем, изменяя наклон плоско-параллельной пластинки микрометром, совмещают биссектор со штрихом рейки


Способ наведения при нивелировании

Способ отсчета по рейке, когда нивелиром, приведенном в горизонтальное положение, сетка нитей визирной трубы наводится на деления рейки


Метод створных наблюдений

Метод определения отклонений деформационных марок во времени, установленных на здании (сооружении), от линии створа,. концы которого закрепляются неподвижными опорными знаками


Метод отдельных направлений

Метод определения отклонении деформационных марок по изменению горизонтального угла и расстоянию от опорных знаков до марок во времени


Замыкание горизонта

Вторичное наведение визирной оси теодолита на начальный ориентирный пункт и отсчет по горизонтальному кругу и целях контроля неподвижности круга в течение полуприема угловых измерений


Триангуляция

Метод определения планового положения точек, являющихся вершинами построенных на местности смежно расположенных треугольников, в которых измеряют их углы и некоторые из сторон, а координаты вершин и длины других сторон получают тригонометрпчески


Трилатерация

Метод определения планового положения точек, являющихся вершинами построенных на местности смежно расположенных треугольников, в которых измеряют все стороны, а координаты вершин и горизонтальные углы между сторонами определяют тригонометрически


Полигонометрия

Метод определения планового положения точек здания (сооружения) по разностям координат, полученных путем проложения полигонометрического хода по опорным знакам и деформационным маркам, в котором измеряются все стороны связывающие эти точки, и горизонтальные углы между ними


Способ малых (параллактических) углов

Способ определения смещения точек здания (сооружения), при котором расстояния определяются тригонометрическим путем по точно измеренному малому базису и лежащему против него острому (параллактическому) углу


Способ струны

Способ фиксирования направления какой-либо оси с помощью калиброванной стальной (капроновой, нейлоновой) струны, натягиваемой между закрепленными на местности точками, и стационарных или переносных отсчетных приспособлений с верньерами, индикаторами часового типа и т. д., закрепленными под струной в местах установки деформационных марок


Полуприём измерения

Однократное измерение угла при одном (любом) положений вертикального круга теодолита


Прием измерения

Двукратное измерение угла при двух положениях вертикального круга теодолита


Нормальный способ стереофотограмметрической съемки

Способ съемки (фотографи-рования) наблюдаемого объекта, при котором оптические оси левой и правой фотокамер устанавливаются горизонтально и перпендикулярно к базису фотографирования


Равномерно отклоненный способ стереофотограмметрической съемки

Способ съемки (фотографи-рования) наблюдаемого объекта, при котором оптические оси левой и правой фотокамер отклоняются вправо и влево на одни и тот же угол


Конвергентный способ стереофотограмметрической съемки

Способ съемки (фотографи-рования) наблюдаемого объекта, при котором оптические оси левой и правой фотокамер пересекаются


Метод проецирования

Метод измерения крена здания (сооружения), когда на двух взаимно перпендикулярных осях объекта закладываются опорные знаки, с которых теодолитом проецируют заметную верхнюю точку на какую-либо горизонтально установленную палетку (рейку), закрепленную внизу здания (сооружения). Зафиксированный в течение времени на палетке ряд точек представляет собой центральную проекцию траектории верхней наблюдаемой точки на плоскость


Метод координирования

Метод измерения крена здания (сооружения), при котором вокруг объекта прокладывают замкнутый полигонометрический ход и вычисляют координаты трех или четырех постоянно закрепленных точек, с которых через определенные промежутки времени засечкой находят координаты хорошо заметной наверху здания, сооружения точки. По разности координат между циклами наблюдении находят величину крена и его направление


Кренометр

Прибор, основной частью которого является точный уровень с измерительным винтом на одном из его концов, позволяющий определять наклон в градусной или относительной мере


Обратный отвес

Натянутая струна, закрепленная в нижних горизонтах. С помощью уровней или поплавка в жидкости нить приводится в отвесное положение, что позволяет передавать в верхний горизонт координаты нижней точки


Маяк

Приспособление для наблюдения за развитием трещин: гипсовая или алебастровая плитка, прикрепляемая к обоим краям трещины на стене; две стеклянные или плексигласовые пластинки, имеющие риски для измерения величины раскрытия трещины и др.


Щелемер

Приспособление для измерения величины развития трещин по трем направлениям




ПРИЛОЖЕНИЕ 2

Обязательное



ТРЕБОВАНИЯ К ПРОГРАММЕ ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ ДЕФОРМАЦИЙ ОСНОВАНИЙ ФУНДАМЕНТОВ ЗДАНИЙ И СООРУЖЕНИЙ


1. В программе проведения измерений деформации оснований фундаментов зданий и сооружений должны быть освещены:

цели и задачи проводимых измерений;

характеристики фундаментов зданий и сооружений, их конструктивные особенности;

инженерно-геологические и гидрогеологические условия оснований;

расчетные величины деформаций основания;

установленная цикличность проведения работ но измерениям деформаций;

части зданий или сооружений, за которыми следует вести наблюдения;

для строящихся зданий (сооружений) - этапы выполнения строительных работ, результаты визуального осмотра котлована и фундаментов;

для эксплуатируемых зданий (сооружений) - период эксплуатации, результаты осмотра объекта, наличие трещин и места закладки маяков;

сведения о наличии пунктов государственной геодезической сети, а также знаков, установленных для целей строительства;

данные о системе координат и высотных отметок;

сведения о ранее выполненных работах по измерению деформаций и связь их с последующими работами;

описание мест закладки геодезических знаков, обоснование выбора типа знаков;

предварительная схема измерительной сети, расчет точности измерений деформаций;

методы измерений и применяемые инструменты;

порядок обработки результатов измерений.

2. В программе должна быть определена ответственность проектной (научно-исследовательской) организации за проект размещения знаков; строительной организации — за установку, сохранность и доступность знаков, закладываемых в здании (сооружении) и на строительной площадке; службы геодезии — за непосредственные измерения и первичную обработку результатов измерений; проектной (научно-исследовательской) организации за составление технических отчетов.

3. В приложении к программе работ приводятся: копия технического задания, выданного заказчиком; схемы проектируемых геодезических сетей, чертежи геодезических знаков и другая необходимая документация; календарный план проведения работ и представления заказчику отчетных материалов; смета расходов на проведение измерительных работ.


ПРИЛОЖЕНИЕ 3

Рекомендуемое


СОГЛАСОВАНО УТВЕРЖДЕНО


____________________________ ____________________________

наименование организации, должность, наименование организации, должность,

инициалы, фамилия, дата инициалы, фамилия, дата


ТЕХНИЧЕСКОЕ ЗАДАНИЕ

на производство измерений деформаций

оснований фундаментов зданий (сооружений)


1. Исполнитель работы____ ___________________________________

наименование организации


2. Заказчик _________________________________________________

наименование организации


3. Наименование объекта_____________________________________


4. Местоположение объекта (по административному делению)______

___________________________________________________________


5. Этапы (периоды) строительства, эксплуатации _________________


6. Данные о назначении и видах зданий (сооружений), характеристики их конструктивных особенностей и основных параметров (включая подземные части)


7. Сведения о типах, размерах и глубине заложения фундаментов __

___________________________________________________________


8. Инженерно-геологические и гидрогеологические условия оснований фундаментов ________________________________________________


9. Сведения о ранее выполненных работах по измерению деформаций

___________________________________________________________


10. Части зданий (сооружений), за которыми следует вести наблюдения _____ ______________________________________________________


  1. Периодичность и сроки проведения измерений________________

___________________________________________________________


12. Требуемая точность геодезических измерений_ ________________


13. Дополнительные указания __________________________________


14. Приложения:

а) планы первого и нижележащих этажей фундаментов с указанием предполагаемых мест заложения деформационных марок;

б) разрезы зданий или сооружений (продольный, поперечный) с осевыми размерами и высотными отметками;

в) план размещения зданий, сооружений, инженерных коммуникаций на территории объекта (топографический, ситуационный, генплан)

Задание составил _ _________________________

наименование организации

__________________________

подпись, дата инициалы, фамилия


ПРИЛОЖЕНИЕ 4

Рекомендуемое

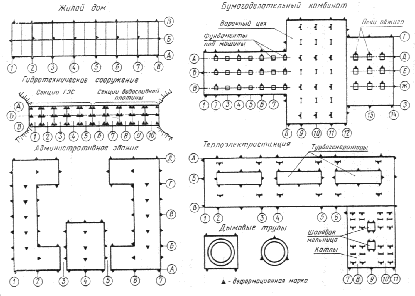

ПРИМЕРЫ РАСПОЛОЖЕНИЯ ДЕФОРМАЦИОННЫХ МАРОК

НА ЗДАНИЯХ И СООРУЖЕНИЯХ



ПРИЛОЖЕНИЕ 5

Рекомендуемое


ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ

НАБЛЮДЕНИЙ ЗА ДЕФОРМАЦИЯМИ ОСНОВАНИЙ ФУНДАМЕНТОВ

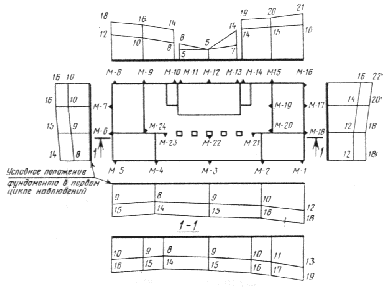

План расположения марок и эпюры перемещений



График давления на основание фундамента



График развития перемещений
