СНиП II-3-79 (1998), часть 3
ПРИЛОЖЕНИЕ 4
ТЕРМИЧЕСКОЕ СОПРОТИВЛЕНИЕ
ЗАМКНУТЫХ ВОЗДУШНЫХ ПРОСЛОЕК
|
Термическое сопротивление замкнутой воздушной прослойки R в.п , м2 × ° С/Вт |
|||
Толщина воздушной прослойки, м |
горизонтальной при потоке тепла снизу вверх и вертикальной |
горизонтальной при потоке тепла сверху вниз |
||
|
при температуре воздуха в прослойке |
|||
|
положи- тельной |
отрица- тельной |
положи- тельной |
отрица- тельной |
0,01 |
0,13 |
0,15 |
0,14 |
0,15 |
0,02 |
0,14 |
0,15 |
0,15 |
0,19 |
0,03 |
0,14 |
0,16 |
0,16 |
0,21 |
0,05 |
0,14 |
0,17 |
0,17 |
0,22 |
0,1 |
0,15 |
0,18 |
0,18 |
0,23 |
0,15 |
0,15 |
0,18 |
0,19 |
0,24 |
0,2-0,3 |
0,15 |
0,19 |
0,19 |
0,24 |
П р и м е ч а н и е. При оклейке одной или обеих поверхностей воздушной прослойки алюминиевой фольгой термическое сопротивление следует увеличивать в 2 раза. |
ПРИЛОЖЕНИЕ 5*

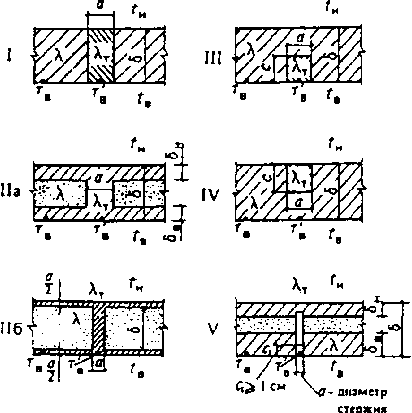

СХЕМЫ ТЕПЛОПРОВОДНЫХ ВКЛЮЧЕНИЙ
В ОГРАЖДАЮЩИХ КОНСТРУКЦИЯХ
ПРИЛОЖЕНИЕ 6*
(Справочное)
ПРИВЕДЕННОЕ СОПРОТИВЛЕНИЕ ТЕПЛОПЕРЕДАЧЕ ОКОН, БАЛКОННЫХ ДВЕРЕЙ И ФОНАРЕЙ
Заполнение светового проема |
Приведенное сопротивление теплопередаче R 0 , м2 × ° С/Вт |
||
1. |
Двойное остекление в спаренных переплетах
|
0,4 |
- |
2. |
Двойное остекление в раздельных переплетах |
0,44 |
0,34* |
3. |
Блоки стеклянные пустотные с шириной швов между ними 6 мм, размером, мм: |
|
|
|
194 х 194 х 98 |
0,31 (без переплета) 0,33 (без переплета) 0,31 (без переплета) |
|
|
244 х 244 х 98 |
|
|
4. |
Профильное стекло коробчатого сечения |
|
|
5. |
Двойное из органического стекла зенитных фонарей |
0,36 |
- |
6. |
Тройное из органического стекла зенитных фонарей |
0,52 |
-
|
7. |
Тройное остекление в раздельно-спаренных переплетах |
0,55 |
0,46 |
8. |
Однокамерный стеклопакет из стекла: |
|
|
|
Обычного |
0,38 |
0,34 |
|
С твердым селективным покрытием |
0,51 |
0,43 |
|
С мягким селективным покрытием |
0,56 |
0,47 |
9. |
Двухкамерный стеклопакет из стекла: |
|
|
|
Обычного (с межстекольным расстоянием 6 мм) |
0,51 |
0,43 |
|
Обычного (с межстекольным расстоянием 12 мм) |
0,54 |
0,45 |
|
С твердым селективным покрытием |
0,58 |
0,48 |
|
С мягким селективным покрытием |
0,68 |
0,52 |
|
С твердым селективным покрытием и заполнением аргоном |
0,65 |
0,53 |
10. |
Обычное стекло и однокамерный стеклопакет в раздельных переплетах из стекла: |
|
|
|
Обычного |
0,56 |
- |
|
С твердым селективным покрытием |
0,65 |
- |
|
С мягким селективным покрытием |
0,72 |
- |
|
С твердым селективным покрытием и заполнением аргоном |
0,69 |
- |
11. |
Обычное стекло и двухкамерный стеклопакет в раздельных переплетах из стекла: |
|
|
|
Обычного |
0,68 |
- |
|
С твердым селективным покрытием |
0,74 |
- |
|
С мягким селективным покрытием |
0,81 |
- |
|
С твердым селективным покрытием и заполнением аргоном |
0,82 |
- |
12. |
Два однакамерного стеклопакета в спаренных переплетах |
0,70 |
- |
13. |
Два однакамерного стеклопакета в раздельных переплетах |
0,74 |
- |
14. |
Четырехслойное остекление в двух спаренных переплетах |
0,80 |
- |
* В стальных переплетах. П р и м е ч а н и я: 1. К мягким селективным покрытиям стекла относят покрытия с тепловой эмиссией менее 0,15, к твердым — более 0,15. Значения приведенных сопротивлений теплопередаче заполнений световых проемов даны для случаев, когда отношение площади остекления к площади заполнения светового проема равно 0,75. 2. Значения приведенных сопротивлений теплопередаче, указанных в таблице, допускается применять в качестве расчетных при отсутствии этих значений в стандартах или технических условиях на конструкции или не подтвержденных результатами испытаний. 3. Температура внутренней поверхности конструктивных элементов окон зданий (кроме производственных) должна быть не ниже 3 ° С при расчетной температуре наружного воздуха. |
ПРИЛОЖЕНИЕ 7
КОЭФФИЦИЕНТЫ ПОГЛОЩЕНИЯ СОЛНЕЧНОЙ
РАДИАЦИИ МАТЕРИАЛОМ НАРУЖНОЙ ПОВЕРХНОСТИ ОГРАЖДАЮЩЕЙ КОНСТРУКЦИИ
Материал наружной поверхности ограждающей конструкции |
Коэффициент поглощения солнечной радиации r |
|
1. |
Алюминий |
0,5 |
2. |
Асбестоцементные листы |
0,65 |
3. |
Асфальтобетон |
0,9 |
4. |
Бетоны |
0,7 |
5. |
Дерево неокрашенное |
0,6 |
6. |
Защитный слой рулонной кровли из светлого гравия |
0,65 |
7. |
Кирпич глиняный красный |
0,7 |
8. |
Кирпич силикатный |
0,6 |
9. |
Облицовка природным камнем белым |
0,45 |
10. |
Окраска силикатная темно-серая |
0,7 |
11. |
Окраска известковая белая |
0,3 |
12. |
Плитка облицовочная керамическая |
0,8 |
13. |
Плитка облицовочная стеклянная синяя |
0,6 |
14. |
Плитка облицовочная белая или палевая |
0,45 |
15. |
Рубероид с песчаной посыпкой |
0,9 |
16. |
Сталь листовая, окрашенная белой краской |
0,45 |
17. |
Сталь листовая, окрашенная темно-красной краской |
0,8 |
18. |
Сталь листовая, окрашенная зеленой краской |
0,6 |
19. |
Сталь кровельная оцинкованная |
0,65 |
20. |
Стекло облицовочное |
0,7 |
21. |
Штукатурка известковая темно-серая или терракотовая |
0,7 |
22. |
Штукатурка цементная светло-голубая |
0,3 |
23. |
Штукатурка цементная темно-зеленая |
0,6 |
24. |
Штукатурка цементная кремовая |
0,4 |
ПРИЛОЖЕНИЕ 8
КОЭФФИЦИЕНТЫ ТЕПЛОПРОПУСКАНИЯ
СОЛНЦЕЗАЩИТНЫХ УСТРОЙСТВ
Солнцезащитные устройства |
Коэффициент теплопропускания Солнцезащитных Устройств b сз |
|
А. Наружные |
|
|
1. |
Штора или маркиза из светлой ткани |
0,15 |
2. |
Штора или маркиза из темной ткани |
0,20 |
3. |
Ставни-жалюзи с деревянными пластинами |
0,10/0,15 |
4. |
Шторы-жалюзи с металлическими пластинами |
0,15/0,20 |
Б. Межстекольные (непроветриваемые) |
|
|
5. |
Шторы-жалюзи с металлическими пластинами |
0,30/0,35 |
6. |
Шторы из светлой ткани |
0,25 |
7. |
Штора из темной ткани |
0,40 |
В. Внутренние |
|
|
8. |
Шторы-жалюзи с металлическими пластинами |
0,60/0,70 |
9. |
Штора из светлой ткани |
0,40 |
10. |
Штора из темной ткани |
0,80 |
П р и м е ч а н и я: 1. Коэффициенты теплопропускания даны дробью: до черты - для солнцезащитных устройств с пластинами под углом 45о , после черты - под углом 90о к плоскости проема. |
||
2. Коэффициенты теплопропускания межстекольных солнцезащитных устройств с проветриваемым межстекольным пространством следует принимать в 2 раза меньше. |
ПРИЛОЖЕНИЕ 9*
СОПРОТИВЛЕНИЕ ВОЗДУХОПРОНИЦАНИЮ МАТЕРИАЛОВ И КОНСТРУКЦИЙ
Материалы и конструкции |
Толщина слоя, мм |
Сопроти- вление воздухо- проницанию R и , м2 × ч × Па/кг |
|
1. |
Бетон сплошной (без швов) |
100 |
19 620
|
2. |
Газосиликат сплошной (без швов) |
140 |
21
|
3. |
Известняк-ракушечник |
500 |
6
|
4. |
Картон строительный (без швов) |
1,3 |
64
|
5. |
Кирпичная кладка из сплошного кирпича на цементно-песчаном растворе толщиной в 1 кирпич и более |
250 и более |
18
|
6. |
Кирпичная кладка из сплошного кирпича на цементно-песчаном растворе толщиной в полкирпича |
120 |
2
|
7. |
Кирпичная кладка из сплошного кирпича на цементно-шлаковом растворе толщиной в 1 кирпич и более |
250 и более |
9
|
8. |
Кирпичная кладка из сплошного кирпича на цементно-шлаковом растворе толщиной в полкирпича |
120 |
1
|
9. |
Кладка кирпича керамического пустотного на цементно-песчаном растворе толщиной в полкирпича |
- |
2
|
10. |
Кладка из легкобетонных камней на цементно-песчаном растворе |
400 |
13
|
11. |
Кладка из легкобетонных камней на цементно-шлаковом растворе |
400 |
1
|
12. |
Листы асбестоцементные с заделкой швов
|
6 |
196 |
13. |
Обои бумажные обычные |
- |
20
|
14. |
Обшивка из обрезных досок, соединенных в притык или в четверть |
20-25 |
0,1
|
15. |
Обшивка из обрезных досок, соединенных в шпунт |
20-25 |
1,5
|
16. |
Обшивка из досок двойная с прокладкой между обшивками строительной бумаги
|
50 |
98 |
17. |
Обшивка из фибролита или из древесно-волокнистых бесцементных мягких плит с заделкой швов |
15-70 |
2,5
|
18. |
Обшивка из фибролита или из древечно-волокнистых бесцементных мягких плит без заделки швов |
15-70 |
0,5
|
19. |
Обшивка из жестких древесно-волокнистых листов с заделкой швов |
10 |
3,3
|
20. |
Обшивка из гипсовой сухой штукатурки с заделкой швов |
10 |
20
|
21. |
Пенобетон автоклавный (без швов) |
100 |
1960
|
22. |
Пенобетон неавтоклавный |
100 |
196
|
23. |
Пенополистирол |
50-100 |
79
|
24. |
Пеностекло сплошное (без швов) |
120 |
Воздухо- непрони- цаемые
|
25. |
Плиты минераловатные жесткие |
50 |
2
|
26. |
Рубероид |
1,5 |
Воздухо- непрони- цаемые
|
27. |
Толь |
1,5 |
490
|
28. |
Фанера клееная (без швов) |
3-4 |
2940
|
29. |
Шлакобетон сплошной (без швов) |
100 |
14
|
30. |
Штукатурка цементно-песчаным раствором по каменной или кирпичной кладке |
15 |
373
|
31. |
Штукатурка известковая по каменной или кирпичной кладке |
15 |
142
|
32. |
Штукатурка известково-гипсовая по дереву (по драни) |
20 |
17
|
33. |
Керамзитобетон плотностью 900 кг/м3 |
250-400 |
13-17
|
34. |
То же, 1000 кг/м3 |
250-400 |
53-80
|
35. |
То же, 1100-1300 кг/м3 |
250-450 |
390-590
|
36. |
Шлакопемзобетон плотностью 1500 кг/м3 |
250-400 |
0,3
|
П р и м е ч а н и я: 1. Для кладок из кирпича и камней с расшивкой швов на наружной поверхности приведенное в настоящем приложении сопротивление воздухопроницанию следует увеличивать на 20 м2 × ч × Па/кг. 2. Сопротивление воздухопроницанию воздушных прослоек и слоев ограждающих конструкций из сыпучих (шлака, керамзита, пемзы и т.п.), рыхлых и волокнистых (минеральной ваты, соломы, стружки и т.п.) материалов следует принимать равным нулю независимо от толщины слоя. 3. Для материалов и конструкций, не указанных в настоящем приложении, сопротивление воздухопроницанию следует определять экспериментально. |
ПРИЛОЖЕНИЕ 10* исключено.
ПРИЛОЖЕНИЕ 11*
СОПРОТИВЛЕНИЕ ПАРОПРОНИЦАНИЮ ЛИСТОВЫХ
МАТЕРИАЛОВ И ТОНКИХ СЛОЕВ ПАРОИЗОЛЯЦИИ
Материал |
Тол- щина слоя, мм |
Сопро- тивление паропро- ницанию R п , м2 × ч × Па/мг |
|
1. |
Картон обыкновенный
|
1,3 |
0,016 |
2. |
Листы асбоцементные
|
6 |
0,3 |
3. |
Листы гипсовые обшивочные (сухая штукатурка)
|
10 |
0,12 |
4. |
Листы древесно-волокнистые жесткие |
10 |
0,11
|
5. |
Листы древесно-волокнистые мягкие |
12,5 |
0,05
|
6. |
Окраска горячим битумом за один раз |
2 |
0,3
|
7. |
Окраска горячим битумом за два раза |
4 |
0,48
|
8. |
Окраска масляная за два раза с предварительной шпатлевкой и грунтовкой |
- |
0,64
|
9. |
Окраска эмалевой краской |
- |
0,48
|
10. |
Покрытие изольной мастикой за один раз |
2 |
0,60
|
11. |
Покрытие битумно-кукерсольной мастикой за один раз |
1 |
0,64
|
12. |
Покрытие битумно-кукерсольной мастикой за два раза |
2 |
1,1
|
13. |
Пергамин кровельный |
0,4 |
0,33
|
14. |
Полиэтиленовая пленка |
0,16 |
7,3
|
15. |
Рубероид |
1,5 |
1,1
|
16. |
Толь кровельный |
1,9 |
0,4
|
17. |
Фанера клееная трехслойная |
3 |
0,15
|
ПРИЛОЖЕНИЕ 12*. Исключено.
ПРИЛОЖЕНИЕ 13*
Справочное
КОЭФФИЦИЕНТ ТЕПЛОТЕХНИЧЕСКОЙ ОДНОРОДНОСТИ r ПАНЕЛЬНЫХ СТЕН
1. Коэффициент r для участков трехслойных бетонных конструкций с ребрами и теплоизоляционными вкладышами следует вычислять по формуле
r = r1 r2 , (1)
где r1 - коэффициент, учитывающий относительную площадь ребер в конструкции, следует принимать по табл. 1 прил. 13*;
r 2 - коэффициент, учитывающий плотность материала ребер конструкции, — по табл. 2 прил. 13*.
Таблица 1
R о усл , |
r1 при F1 /F2 |
||
м2 × ° С/Вт |
0,25 |
0,15 |
0,05 |
3,0 |
0,5 |
0,56 |
0,79 |
2,1 |
0,67 |
0,73 |
0,83 |
1,7 |
0,76 |
0,80 |
0,86 |
1,4 |
0,83 |
0,85 |
0,87 |
Обозначения, принятые в табл. 1: F 1 - площадь ребер в конструкции, м2 ; F 2 - площадь конструкции (без учета площади оконных и дверных проемов), м2 . |
Таблица 2
Плотность материала g , кг/м3 |
1000 |
1200 |
1400 |
1600 |
2400 |
r 2 |
1,0 |
1,0 |
0,9 |
0,8 |
0,6 |
П р и м е ч а н и е. Для трехслойных конструкций толщиной менее 0,3 м коэффициент r следует умножать на 0,9. |
2. Коэффициент r для участков ограждающих конструкций из панелей с гибкими металлическими связями в сочетании с утеплителем из минеральных волокон или вспененных пластмасс допускается принимать по табл. 3 прил. 13* с уточнением по фактическим значениям.
Таблица 3
Конструктивные слои |
Коэффициент r при расстоянии между гибкими связями а, м |
||||||||
|
0,6 |
0,8 |
1,0 |
1,2 |
|||||
|
плот- ность |
Диаметр стержня гибкой связи d , мм |
|||||||
материал |
мате- риала g , кг/м3 |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
Керамзи- |
1000 |
0,95 |
0,91 |
0,96 |
0,94 |
0,97 |
0,96 |
0,98 |
0,96 |
тобетон |
1200 |
0,93 |
0,89 |
0,95 |
0,92 |
0,96 |
0,94 |
0,97 |
0,95 |
|
1400 |
0,91 |
0,87 |
0,94 |
0,90 |
0,95 |
0,92 |
0,96 |
0,94 |
|
1600 |
0,89 |
0,84 |
0,93 |
0,88 |
0,94 |
0,91 |
0,95 |
0,93 |
Тяжелый бетон |
2400 |
0,74 |
0,69 |
0,80 |
0,75 |
0,84 |
0,81 |
0,87 |
0,85 |
П р и м е ч а н и я: 1. Промежуточные значения r1 , r2 и r по табл. 1—3 следует определять интерполяцией.
2. Для конструкций, не приведенных в настоящем приложении, коэффициент r следует определять по ГОСТ 26254—84 или температурным полям.
