СНиП 2.04.07-86 (2000), часть 5

ПРИЛОЖЕНИЕ 3

Рекомендуемое

УКРУПНЕННЫЕ ПОКАЗАТЕЛИ СРЕДНЕГО ТЕПЛОВОГО ПОТОКА

НА ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ

Средняя за отопительный период норма расхода

На одного человека, Вт, проживающего в здании

воды при температуре 55° С на горячее водоснабжение в сутки на 1 чел., проживающего в здании с горячим водоснабжением, л

с горячим водоснабжением

с горячим водоснабжением с учетом потребления в общественных зданиях

без горячего водоснабжения с учетом потребления в общественных зданиях

105

115

247

259

305

334

320

332

376

407

ПРИЛОЖЕНИЕ 4

Рекомендуемое

ФОРМУЛЫ ДЛЯ ГИДРАВЛИЧЕСКОГО РАСЧЕТА ТРУБОПРОВОДОВ ВОДЯНЫХ ТЕПЛОВЫХ Сетей

Определяемые величины	Единица измерения	Формула
Суммарные потери давления в трубопроводах на трение и в местных сопротивлениях	Па
Удельные потери давления на трение	Па/м
Внутренний диаметр труб	м
Приведенная длина трубопровода	*	l ¢ = l + l _e
Эквивалентная длина местных сопротивлений*	*	l _e = x
Коэффициент гидравлического трения:
для области квадратичного закона (при Re ³ Re¢ )	-	l =
для любых значении числа Рейнольдса (приближенно)	-	l = 0,11
Предельное число Рейнольдса, характеризующее границы областей: переходной и квадратичного закона	-	Re¢ = 560
* При отсутствии данных о характере и количестве местных сопротивлений на трубопроводах тепловых сетей суммарную эквивалентную длину местных сопротивлений на участке трубопроводов допускается определять умножением длины трубопровода на поправочный коэффициент а₁ , принимаемый по рекомендуемому приложению 5*.

ПРИЛОЖЕНИЕ 5*

Рекомендуемое

КОЭФФИЦИЕНТ a₁ ДЛЯ ОПРЕДЕЛЕНИЯ СУММАРНЫХ ЭКВИВАЛЕНТНЫХ ДЛИН МЕСТНЫХ СОПРОТИВЛЕНИЙ

Типы	Условный проход	Значения коэффициента а₁
компенсаторов	трубопровода, мм	для паровых сетей	для водяных и конденсатных сетей
Транзитные тепловые сети (без ответвлений)
Сальниковые	До 1400	0,2	0,2
П-образные с гнутыми отводами	До 300	0,3	0,3
П-образные со сварными или крутоизогнутыми отводами	200-350	0,7	0,5
То же	400-500	0,9	0,7
»	600-1400	1,2	1, 0
Прочие тепловые сети
Сальниковые	До 400	0,4	0,3
То же	450-1400	0,5	0,4
П-образные с гнутыми отводами	До 150	0,5	0,3
То же	175-200	0,6	0,4
»	250-300	0,8	0,6
П-образные со сварными или крутоизогнутыми отводами	175-250	0,8	0,6
То же	300-350	1,0	0,8
»	400-500	1,0	0,9
»	600-1400	1,2	1,0
Примечание. Суммарная эквивалентная длина местных сопротивлений на участке трубопровода определяется по формуле l _e ₌ l а₁ , где l - длина участка трубопровода по плану, м; а₁ - коэффициент, учитывающий долю падения давления в местных сопротивлениях по отношению к падению давлений на трение.

ПРИЛОЖЕНИЕ 6

Обязательное

РАССТОЯНИЯ от строительных конструкций ТЕПЛОВЫХ СЕТЕЙ ИЛИ ОБОЛОЧКИ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ ПРИ БЕСКАНАЛЬНОЙ ПРОКЛАДКЕ

ДО СООРУЖЕНИЙ И ИНЖЕНЕРНЫХ СЕТЕЙ

Таблица 1*

Расстояния по вертикали

Сооружения и инженерные сети	Наименьшие расстояния в свету по вертикали, м
Подземная прокладка тепловых сетей
До водопровода, водостока, газопровода, канализации	0,2
До бронированных кабелей связи	0,5
До силовых и контрольных кабелей напряжением до 35 кВ	0,5 - при соблюдении требований прим. 5
До маслонаполненных кабелей напряжением св. 110 кВ	1 - при соблюдении требований прим. 5
До блока телефонной канализации или до бронированного кабеля связи в трубах	0,15
До подошвы рельсов железных дорог промышленных предприятий	1,0
То же, железных дорог общей сети	2,0
» трамвайных путей	1,0
До верха дорожного покрытия автомобильных дорог общей сети I, II и III категорий	1,0
До дна кювета или других водоотводящих сооружений или до основания насыпи железнодорожного земляного полотна (при расположении тепловых сетей под этими сооружениями)	0,5
До сооружений метрополитена (при расположении тепловых сетей над этими сооружениями)	1,0
Надземная прокладка тепловых сетей
До головки рельсов железных дорог	Габариты "С", "Сп", "Су" по ГОСТ 9238-83 и ГОСТ 9720-76
До верха проезжей части автомобильной дороги	5,0
До верха пешеходных дорог	2,2
До частей контактной сети трамвая	0,3
То же, троллейбуса	0,2
Для воздушных линий электропередачи при наибольшей стреле провеса проводов при напряжении, кВ:
до 1	1,0
св. 1 до20	3,0
35 - 110	4,0
150	4,5
220	5,0
330	6,0
500	6,5
Примечания: 1* Заглубление тепловых сетей от поверхности земли или дорожного покрытия (кроме автомобильных дорог I, II и III категорий) следует принимать не менее: а) до верха перекрытий каналов и тоннелей — 0,5 м; б) до верха перекрытий камер — 0,3 м; в) до верха оболочки бесканальной прокладки — 0,7м. В непроезжей части допускаются выступающие над поверхностью земли перекрытия камер и вентиляционных шахт для тоннелей и каналов на высоту не менее 0.4 м; г) на вводе тепловых сетей в здание допускается принимать заглубления от поверхности земли до верха перекрытия каналов или тоннелей — 0,3 м и до верха оболочки бесканальной прокладки — 0,5 м; д) при высоком уровне грунтовых вод допускается предусматривать уменьшение величины заглубления каналов и тоннелей и расположение перекрытий выше поверхности земли на высоту не менее 0,4 м, если при этом не нарушаются условия передвижения транспорта. 2. При надземной прокладке тепловых сетей на низких опорах расстояние в свету от поверхности земли до низа тепловой изоляции трубопроводов должно быть, м, не менее: при ширине группы труб до 1,5 м - 0,35; » » » » более 1,5 м - 0,5. 3. При подземной прокладке тепловые сети при пересечении с силовыми и контрольными кабелями связи могут располагаться над или под ними. 4. При бесканальной прокладке расстояние в свету от водяных тепловых сетей открытой системы теплоснабжения или сетей горячего водоснабжения до расположенных ниже или выше тепловых сетей канализационных труб принимается не менее 0,4 м. 5. Температура почвы в местах пересечения тепловых сетей с электрокабелями на глубине заложения силовых и контрольных кабелей напряжением до 35 кВ не должна повышаться более чем на 10° С по отношению к высшей среднемесячной летней температуре почвы и на 15° С — к низшей среднемесячной зимней температуре почвы на расстоянии до 2 м от крайних кабелей, a температура почвы на глубине заложения маслонаполненного кабеля не должна повышаться более чем на 5° С по отношению к среднемесячной температуре в любое время года на расстоянии до 3 м от крайних кабелей. 6. Заглубление тепловых сетей в местах подземного пересечения железных дорог общей сети в пучинистых грунтах определяется расчетом из условий, при которых исключается влияние тепловыделений на равномерность морозного пучения грунта. При невозможности обеспечить заданный температурный режим за счет заглубления тепловых сетей предусматривается вентиляция тоннелей (каналов, футляров), замена пучинистого грунта на участке пересечения или надземная прокладка тепловых сетей. 7. Расстояния до блока телефонной канализации или до бронированного кабеля связи в трубах следует уточнять по специальным нормам Министерства связи.

Наименьшие расстояния по горизонтали в свету от подземных водяных тепловых сетей открытых систем теплоснабжения и сетей горячего водоснабжении до источников возможного загрязнения приведены в таблице 2*.

Таблица 2*

Расстояния по горизонтали

Источник загрязнения	Наименьшие расстояния в свету, по горизонтали, м
1. Сооружения и трубопроводы бытовой и производственной канализации:
при прокладке тепловых сетей в каналах и тоннелях	1,0
при бесканальной прокладке тепловых сетей Д _у £ 200 мм	1,5
то же, Д _у >200мм	3,0
2. Кладбища, свалки, скотомогильники, поля орошения:
при отсутствии грунтовых вод	10,0
при наличии грунтовых вод и в фильтрующих грунтах с движением грунтовых вод в сторону тепловых сетей	50,0
3. Выгребные и помойные ямы:
при отсутствии грунтовых вод	7,0
при наличии грунтовых вод и в фильтрующих грунтах с движением грунтовых вод в сторону тепловых сетей	20,0
Примечание. При расположении тепловых сетей при параллельной прокладке расстояния по горизонтали должны приниматься не менее разности в отметках заложения сетей, выше тепловых сетей - расстояния, указанные в таблице, должны увеличиваться на разницу в глубине заложения.

Расстояния по горизонтали от строительных конструкций тепловых сетей (оболочки изоляции трубопроводов при бесканальной прокладке) до сооружений и инженерных сетей принимаются по табл. 3*

Таблица 3*

Расстояния по горизонтали

Здания, сооружения и инженерные сети	Наименьшие расстояния в свету, м
Подземная прокладка тепловых сетей
До фундаментов зданий и сооружений: а) при прокладке в каналах и тоннелях и непросадочных грунтах (от наружной бетонной стенки канала, тоннеля) при диаметре труб, мм:
Д _у < 500	2,0
Д _у = 500 - 800	5,0
Д _у = 900 и более	8,0
То же, в просадочных грунтах I типа при:
Д _у < 500	5,0
Д _у ³ 500	8,0
б) при бесканальной прокладке в непросадочных грунтах (от оболочки бесканальной прокладки) при диаметре труб, мм:
Д _у < 500	5,0
Д _у ³ 500	7,0
То же, в просадочных грунтах I типа при:
Д _у £ 100	5,0
Д _у > 100 до Д _у < 500	7,0
Д _у ³ 500	8,0
До оси ближайшего пути железной дороги колеи 1520 мм	4,0 (но не менее глубины траншеи тепловой сети до подошвы насыпи)
То же, колеи 750 мм	2,8
До ближайшего сооружения земляного полотна железной дороги	3,0 (но не менее глубины траншеи тепловой сети до основания крайнего сооружения)
До оси ближайшего пути электрифицированной железной дороги	10,75
До оси ближайшего трамвайного пути	2,8
До бортового камня улицы, дороги (кромки проезжей части, укрепленной полосы обочины)	1,5
До наружной боровки кювета или подошвы насыпи дороги	1,0
До фундаментов ограждений и опор трубопроводов	1,5
До мачт и столбов наружного освещения и сети связи	1,0
До фундаментов опор мостов, путепроводов	2,0
До фундаментов опор контактной сети железных дорог	3,0
То же, трамваев и троллейбусов	1,0
До силовых и контрольных кабелей напряжением до 35 кВ и маслонаполненных кабелей (более 110 кВ)	2,0 (см, прим. 1)
До фундаментов опор воздушных линий электропередачи при напряжении, кВ (при сближении и пересечении)
до 1	1,0
св. 1 до 35	2,0
» 35	3,0
До блока телефонной канализации, бронированного кабеля связи в трубах и до радиотрансляционных кабелей	1,0
До водопроводов	1,5
То же, в просадочных грунтах I типа	2,5
До дренажей и дождевой канализации	1,0
До производственной и бытовой канализации	1,0 (при закрытой системе теплоснабжения)
До газопроводов давлением до 0,6 МПа при прокладке тепловых сетей в каналах, тоннелях, а также при бесканальной прокладке с попутным дренажом	2,0
То же, более 0,6 до 1,2 МПа	4,0
До газопроводов давлением до 0,3 МПа при бесканальной прокладке тепловых сетей без попутного дренажа	1,0
То же, более 0,3 до 0,6 МПа	1,5
То же, более 0,6 до 1,2 МПа	2,0
До ствола деревьев	2,0
До кустарников	1,0
До каналов и тоннелей различного назначения (в том числе до бровки каналов сетей орошения - арыков)	2,0
До сооружений метрополитена при обделке с наружной оклеечной изоляцией	5,0 (но не менее глубины траншей тепловой сети до основания сооружения)
То же, без оклеечной гидроизоляции	8 (но не менее глубины траншей тепловой сети до основания сооружения)
До ограждения наземных линий метрополитена	5
Надземная прокладка тепловых сетей
До ближайшего сооружения земляного полотна железных дорог	3
До оси железнодорожного пути от промежуточных опор (при пересечении железных дорог)	Габариты "С", "Сп", "Су" по ГОСТ 9238-83 и ГОСТ 9720-76
До оси ближайшего трамвайного пути	2,8
До бортового камня или до наружной бровки кювета автомобильной дороги	0,5
До воздушной линии электропередачи с наибольшим отклонением проводов при напряжении, кВ:	(см. прим. 8)
до 1	1
более 1 до 20	3
35 - 110	4
150	4,5
220	5
330	6
500	6,5
До ствола дерева	2,0
До жилых и общественных зданий для водяных тепловых сетей, паропроводов давлением Р _у £ 0,63 МПа, конденсатных тепловых сетей при диаметрах труб, мм
Д _у = 500 - 1400	25
Д _у от 200 до 500	20
Д _у < 200	10
Для сетей горячего водоснабжения	5
То же, для паровых тепловых сетей Р _у от 1,0 до 2,5 МПа	30
То же, св. 2,5 до 6,3 МПа	40
Примечания: 1. Допускается уменьшение приведенного в табл. 3* расстояния при соблюдении условия, что на всем участке сближения тепловых сетей с кабелями температура почвы (принимается по климатическим данным) в месте прохождения кабелей в любое время года не будет повышаться по сравнению со среднемесячной температурой более чем на 10° С для силовых контрольных кабелей напряжением 20 - 35 кВ и маслонаполненных кабелей более 110 кВ. 2. При прокладке в общих траншеях тепловых и других инженерных сетей (при их одновременном строительстве) допускается уменьшение расстояния от тепловых сетей до водопровода и до канализации до 0,8 м при расположении всех сетей в одном уровне или с разницей в отметках заложения не более 0,4 м. 3. Для тепловых сетей, прокладываемых ниже основания фундаментов опор, зданий, сооружений, должна дополнительно учитываться разница в отметках заложения с учетом естественного откоса грунта или приниматься меры к укреплению фундаментов. 4. При параллельной прокладке подземных тепловых и других инженерных сетей на разной глубине заложения приведенные в таблице 3* расстояния должны увеличиваться и приниматься не менее разности заложения сетей. В стесненных условиях прокладки и невозможности увеличения расстояния должны предусматриваться мероприятия по защите инженерных сетей от обрушения на время ремонта и строительства тепловых сетей. 5. При параллельной прокладке тепловых и других инженерных сетей допускается уменьшение приведенных в табл. 3* расстояний до сооружений на сетях (колодцев, камер, ниш и т.п.) до величины не менее 0,5 м, предусматривая мероприятия по обеспечению сохранности сооружений при производстве строительно-монтажных работ. При этом расстояние от наружных поверхностей стенок камер и ниш подземных тепловых сетей до газопроводов допускается принимать в свету меньше указанных в табл.3* с соблюдением требований СНиП 2.04.08-87. 6. Расстояния до специальных кабелей связи должны уточняться по соответствующим нормам. 7. Расстояния от наземных павильонов тепловых сетей для размещения запорной и регулирующей арматуры (при отсутствии в них насосов) до жилых зданий принимается не менее 15 м 8. При параллельной прокладке надземных тепловых сетей с воздушной линией электропередачи напряжением свыше 1 до 500 кВ вне населенных пунктов расстояние по горизонтали от крайнего провода следует принимать не менее высоты опоры.

ПРИЛОЖЕНИЕ 7

Рекомендуемое

ОСНОВНЫЕ ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ ТРУБОПРОВОДОВ ПРИ ИХ ПРОКЛАДКЕ В НЕПРОХОДНЫХ КАНАЛАХ, ТОННЕЛЯХ,

НАДЗЕМНОЙ И В ТЕПЛОВЫХ ПУНКТАХ

1. Минимальные расстояния в свету при подземной и надземной прокладках тепловых сетей между строительными конструкциям и трубопроводами следует принимать по табл. 1 — 3.

Таблица 1

Непроходные каналы

Условный проход	Расстояние от поверхности теплоизоляционной конструкции трубопроводов в свету, мм. не менее
трубопроводов, мм	до стенки канала	до поверхности теплоизоляционной конструкции смежного трубопровода	до перекрытия канала	до дна канала
25 - 80 100-250 300 - 3 50 400 500-700 800 900-1400	70 80 100 100 110 120 120	100 140 160 200 200 250 250	50 50 70 70 100 100 100	100 150 150 180 180 200 300
Примечание: При реконструкции тепловых сетей с использованием существующих каналов допускается отступление от размеров, указанных в данной таблице.

Таблица 2

Тоннели, надземная прокладка и тепловые пункты

Условный проход	Расстояние от поверхности теплоизоляционной конструкции трубопроводов в свету, мм не менее
трубопроводов, мм	до стенки тоннеля	до перекрытия тоннеля	до дна тоннеля	до поверхности теплоизоляционной конструкции смежного трубопровода в тоннелях, при надземной прокладке и в тепловых пунктах
				по вертикали	по горизонтали
25-80 100-250 300-350 400 500-700 800 900 1000-1400	150 170 200 200 200 250 250 350	100 100 120 120 120 150 150 250	150 200 200 200 200 250 300 350	100 140 160 160 200 200 200 300	100 140 160 200 200 250 250 300
Примечание: При реконструкции тепловых сетей с использованием существующих каналов допускается отступление от размеров, указанных в данной таблице.

Таблица 3

Узлы трубопроводов в тоннелях, камерах и тепловых пунктах

Наименование	Расстояние в свету, мм, не менее
От пола или перекрытия до поверхности теплоизоляционных конструкций трубопроводов (для перехода)	700
Боковые проходы для обслуживания арматуры и сальниковых компенсаторов (от стенки до фланца арматуры или до компенсатора) при диаметрах труб, мм:
до 500	600
от 600 до 900	700
от 1000 и более	1000
От стенки до фланца корпуса сальникового компенсатора (со стороны патрубка) при диаметрах труб, мм:
до 500	600 (вдоль оси трубы)
600 и более	800 (вдоль оси трубы)
От пола или перекрытия до фланца арматуры или до оси болтов сальникового уплотнения	400
То же, до поверхности теплоизоляционной конструкции ответвлений труб	300
От выдвинутого шпинделя задвижки (или штурвала) до стенки или перекрытия	200
Для труб диаметром 600 мм и более между стенками смежных труб со стороны сальникового компенсатора	500
От стенки или от фланца задвижки до штуцеров для выпуска воды или воздуха	100
От фланца задвижки на ответвлении до поверхности теплоизоляционных конструкций основных труб	100
Между теплоизоляционными конструкциями смежных сильфонных компенсаторов при диаметрах компенсаторов, мм:
до 500	100
600 и более	150

2. Минимальные расстояния от края подвижных опор до края опорных конструкций (траверс, кронштейнов, опорных подушек) должны обеспечивать максимально возможное смещение опоры в боковом направлении с запасом не менее 50 мм. Кроме того, минимальные расстояния от края траверсы или кронштейна до оси трубы без учета смещения должны быть не менее 0,5D _у.

3. Максимальные расстояния в свету от теплоизоляционных конструкций сильфонных компенсаторов до стенок, перекрытий и дна тоннелей следует принимать для компенсаторов, мм:

D _у £ 500 - 100,

D _у = 600 и более - 150.

При невозможности соблюдения указанных расстояний компенсаторы следует устанавливать вразбежку со смещением в плане не менее 100 мм относительно друг друга.

4. Расстояние от поверхности теплоизоляционной конструкции трубопровода до строительных конструкций или до поверхности теплоизоляционной конструкции других трубопроводов после теплового перемещения трубопроводов должно быть в свету не менее 30 мм.

5. Ширина прохода в свету в тоннелях должна приниматься равной диаметру большей трубы плюс 100 мм, но не менее 700.

6. Подающий трубопровод двухтрубных водяных тепловых сетей при прокладке его в одном ряду с обратным трубопроводом следует располагать справа по ходу теплоносителя от источника теплоты.

7. К трубопроводам с температурой теплоносителя не выше 300°С допускается при надземной прокладке крепить трубы меньших диаметров.

8. Сальниковые компенсаторы на подающих и обратных трубопроводах водяных тепловых сетей в камерах допускается устанавливать со смещением на 150—200 мм относительно друг друга в плане, а фланцевые задвижки D _у ³ 150 мм и сильфонные компенсаторы — вразбежку с расстоянием (по оси) в плане между ними не менее 100 мм.

9. В тепловых пунктах следует принимать ширину проходов в свету, м. не менее:

между насосами с электродвигателями напряжением до 1000 В - 1.0;

то же, 1000 В и более - 1,2;

между насосами и стенкой — 1,0;

между насосами и распределительным щитом или щитом КИПиА - 2,0;

между выступающими частями оборудования или между этими частями и стеной — 0,8.

Насосы с электродвигателями напряжением до 1000 В и диаметром напорного патрубка не более 100 мм допускается устанавливать:

у стены без прохода; при этом расстояние от выступающих частей насосов и электродвигателей до стены должно быть в свету не менее 0,3 м;

два насоса на одном фундаменте без прохода между ними; при этом расстояние между выступающими частями насосов и электродвигателей должно быть в свету не менее 0,3 м.

10. В ЦТП следует предусматривать монтажные площадки, размеры которых определяются по габаритам наиболее крупной единицы оборудования (кроме бака емкостью более 3 м² или блока оборудования и трубопроводов, поставленного для монтажа в собранном виде, с обеспечением прохода вокруг них не менее 0,7 м.

ПРИЛОЖЕНИЕ 8*

Рекомендуемое

ОПРЕДЕЛЕНИЕ НАГРУЗОК НА ОПОРЫ ТРУБ

1. Вертикальную нормативную нагрузку на опору труб , следует определять по формуле

, (1)

где G_v	-	вес 1м трубопровода, включающий вес трубы, теплоизоляционной конструкции и воды (для паропроводов учитывается вес воды при гидравлическом испытании), Н/м;
	-	пролет между подвижными опорами, м.

Примечания. 1. Пружинные опоры и подвески паропроводов D _у ³ 400 мм в местах, доступных для обслуживания допускается рассчитывать на вертикальную нагрузку без учета веса воды при гидравлическом испытании, предусматривая для этого специальные приспособления для нагрузки опор во время испытания.

2. При размещении опоры в узлах трубопроводов должен дополнительно учитываться вес запорной и дренажной арматуры, компенсаторов, а также вес трубопроводов на прилегающих участках ответвлений, приходящихся на данную опору.

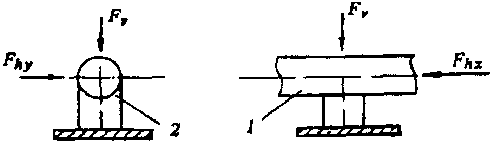

3. Схема нагрузок па опору приведена на чертеже.

Схема нагрузок на опору

1 труба; 2 — подвижная опора трубы

2. Горизонтальные нормативные осевые , Н, и боковые , Н, нагрузки на подвижные опоры труб от сил трения в опорах нужно определять по формулам:

, (2)

, (3)

где m _x , m _y — коэффициенты трения в опорах соответственно при перемещении опоры вдоль оси трубопровода и под углом к оси, принимаемые по табл. 1* данного приложения;

— вес 1 м трубопровода в рабочем состоянии, включающий вес трубы, теплоизоляционной конструкции и воды для водяных и конденсатных сетей (вес воды в паропроводах не учитывается), Н/м.

Таблица 1*

Коэффициенты трения

Тип опор	Коэффициент трения (сталь по стали)
	m _x	m _у
Скользящая Катковая Шариковая Подвеска жесткая	0 ,3 0,1 0,1 0,1	0,3 0,3 0,1 0,1
Примечание. При применении фторопластовых прокладок под скользящие опоры коэффициенты трения принимаются равными 0,1

При известной длине тяги коэффициент трения для жесткой подвески следует определять по формуле

(4)

где — тепловое удлинение участка трубопровода от неподвижной опоры до компенсатора, мм;

- рабочая длина тяги, мм.

3. Горизонтальные боковые нагрузки с учетом направления их действия должны учитываться при расчете опор, расположенных под гибкими компенсаторами. а также на расстоянии £ 40D _у трубопровода от угла поворота или гибкого компенсатора.

4. При определении нормативной горизонтальной нагрузки на неподвижную опору труб следует учитывать:

4.1. Силы трения в подвижных опорах труб Н, определяемые по формуле

(5)

где m	—	коэффициент трения в подвижных опорах труб;
G_h	—	вес 1 м трубопровода в рабочем состоянии (п. 2), Н/м;
L	—	длина трубопровода от неподвижной опоры до компенсатора или угла поворота трассы при самокомпенсации, м.

4.2. Силы трения в сальниковых компенсаторах, , Н, определяемые по формулам

СНиП 2.04.07-86 (2000), часть 5

Строительный каталог
