СНиП 2.01.54-84 (1998), часть 2

на сжатие

где / — пролет камеры, м;

h_k  — высота камеры, м;

h _п  — толщина потолочины, м;

f  — стрела подъема свода, м;

-расчетное сопротивление пород
(массива) срезу, МПа (кгс/см² ),
принимаемое при отсутствии кон-
кретных данных по рекомендуемо-
му приложению 6;

 ^— вертикальные давления соответ-
ственно слоя мягких грунтов и
пород потолочины, определяемые
по формулам:

(МПа); (23)

(кгс/см² ); (23 а)

(МПа); (24)

(кгс/см² ), (24а)

где - средний удельный вес соответствен-
но слоя мягких грунтов и пород
потолочины, кН/м³ (кгс/м³ ) ;

h_м  — толщина слоя мягких грунтов, м;

l_пр  — ширина просечки (сбойки), м.

3.19. В камерных выработках, приспосабливае-
мых под убежища, устойчивость потолочины, если
ее толщина больше удвоенной величины пролета
камеры (h _п > 21) , следует определять на изгиб
из выражений:

вслучае q_зак <0,1Rс

(25)

в случае 0,1 Rс < q_зак <0,8 Rс

, (26)

где q_зак - закрепляющая нагрузка, МПа (кгс/см² ),
определяемая по формуле

(27)

где S _кp  — площадь кровли, приходящаяся на один
целик, м² ;

F ц — площадь поперечного сечения целика, м² ;

Rc — среднее значение сопротивления пород в
образце одноосному сжатию, устанавли-
ваемое по результатам эксперименталь-
ных измерений, МПа (кгс/см² );

K кр - коэффициент несущей способности пото-
лочины, принимаемый при отсутствии
конкретных данных по рекомендуемому
приложению 8;

K п — коэффициент пригрузки, принимаемый
равным

0,5 — для пород с четко выраженной
слоистостью;

0,35 — для среднеслоистых пород;

0,2 — " малослоистых";

Кп = 0 — для неслоистых пород;

Рп — приведенное вертикальное давление по-
род нижнего несущего слоя потолочины,
определяемое по формулам:

(МПа); (28)

(кгс/см² ); (28а)

где g _н.с —средний удельный вес пород нижнего
несущего слоя, кН/м³ (кгс/м³ );

h _н.с — толщина пород нижнего несущего слоя,
м;

- расчетное сопротивление пород (массива)
изгибу, принимаемое при отсутствии кон-
кретных данных равным = 0,3
[  — расчетное сопротивление пород
(массива) сжатию, определяемое по
п.3.13]

При q _зак ³ 0, 8R с расчет потолочины на устой-
чивость не производится. Потолочина в этом случае
считается неустойчивой от действия статических
нагрузок.

3.20. Устойчивость междукамерных целиков в
убежищах определяется из выражений:

ленточных

; (29)

столбчатых

(30 )

где Kц — коэффициент несущей способности це-
лика, принимаемый при отсутствии
экспериментальных данных по реко-
мендуемому приложению 8;

Кн — коэффициент, принимаемый равным:

0,5 при L < Н — для целиков с про-
слойками слабых по-
род;

0,7 " L <-Н — для однородных цели-
ков;

1,0 " L > Я — для всех целиков (L,

Н — соответственно ширина и глу-
бина расположения отработанного про-
странства шахтного поля, м);

b _ц , l _ц  — соответственно ширина и длина целика, м;

Кф — коэффициент, принимаемый равным:
для средне- и сильнотрещиноватых пород:

для слаботрещиновых пород

;

для сланцевых пород

(h _ц - высота целика, м)

- коэффициент взаимодействия с целиками волны сжатия и эпицентральных сейсмических волн, принимаемые для ленточных целиков по табл. 4 и 5; для столбчатых целиков коэффициенты принимаются равными 0,85 от этих же коэффициентов для ленточных целиков.

Таблица 4

Таблица 5

3.21. В камерных выработках, приспосабливае-
мых под противорадиационные укрытия, устойчи-
вость потолочины при условии h_п £ 2l следует
определять из выражений:

на срез

;(31)

на растяжение

;(32)

на сжатие

; (33)

3.22. В камерных выработках, приспосабливае-
мых под противорадиационные укрытия, устойчи-
вость потолочины при условии h_п > 2/ следует оп-
ределять из выражений:

в случае q _зак < 0,1 Rc

; (34)

в случае 0,1 Rc < q _зак < 0, 8 Rc

; (35)

При q_зак ³ 0,8 Rс расчет потолочины на устойчи-
вость не производится. Потолочина камеры в этом
случае считается неустойчивой.

3.23. Устойчивость междукамерных целиков в
противорадиационных укрытиях определяется из
выражений:

ленточных

; (36)

столбчатых

; (37)

4. ИНЖЕНЕРНО-ТЕХНИЧЕСКОЕ
ОБОРУДОВАНИЕ

4.1. В защитных сооружениях следует предусмат-
ривать инженерно-техническое оборудование, обе-
спечивающее необходимые условия пребывания в
них укрываемых.

4.2. Продолжительность режимов вентиляции,
а также параметры микроклимата и газового соста-
ва воздушной среды следует принимать в соответст-
вии с требованиями СНиП 11-11-77.

4.3. В системах санитарно-технических устройств
следует применять стандартное оборудование, а так-
же использовать оборудование, установленное по ус-
ловиям производственной деятельности объекта.

Проходы и зазоры между элементами оборудо-
вания, а также между оборудованием и конструк-
тивными элементами выработок следует принимать
в соответствии с требованиями СНиП 11-11-77 и
правил безопасности для предприятий соответствую-
щей отрасли промышленности.

ВЕНТИЛЯЦИЯ УБЕЖИЩ

4.4. Систему вентиляции убежищ следует проек-
тировать на два режима — чистой вентиляции и
фильтровентиляции.

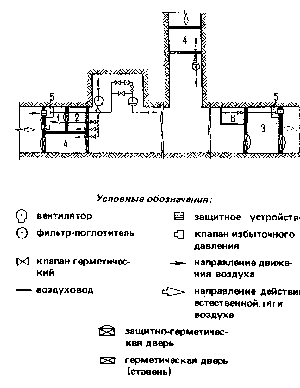

Принципиальная схема вентиляции убежища при-
ведена на чертеже.

4.5. Чистая вентиляция предусматривается для
обеспечения требуемого состава воздуха и удале-
ния теплоизбытков. В тех случаях, когда воздухо-
заборы располагаются на расстоянии до 50 м от
выхода на поверхность, подаваемый в убежище
воздух в режиме чистой вентиляции должен быть
очищен от пыли.

Фильтровентиляция предусматривается для
очистки подаваемого воздуха от газообразных
средств массового поражения и поддержания в убе-
жище допустимых параметров воздушной среды.

4.6. Норму воздуха при чистой вентиляции сле-
дует принимать по табл. 6.

Таблица 6

4.7. Количество воздуха, которое необходимо по-
давать в убежище при фильтровентиляции для под
держания допустимых параметров воздушной сре-
ды, следует принимать из расчета 1 м³ / (ч-чел.)

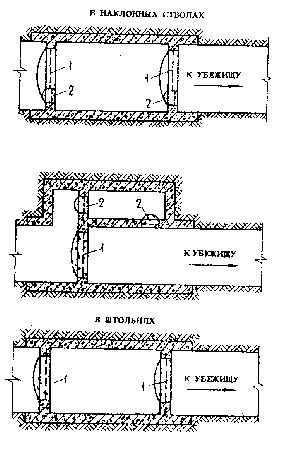

4.8. Количество воздуха, подаваемого в убежище
в режиме фильтровентиляции, Q ф.в, м³ /ч, необхо-
димо проверять по условию поддержания подпора
воздуха в тамбурах-шлюзах (тамбурах) величиной
2 даПа (мм вод. ст.) и расходу воздуха в вентили-
руемом тамбуре-шлюзе из выражения

, (38)

где n _т  — число тамбуров-шлюзов (тамбуров),
в которых предусматривается одно-
временное поддержание подпора воздуха
(вход с двойным шлюзованием прини-
мается за один тамбур-шлюз);

Q _т  — расход воздуха в вентилируемом тамбу-
ре-шлюзе, принимаемый равным 25-крат-
ному объему тамбура-шлюза, м³ /ч.

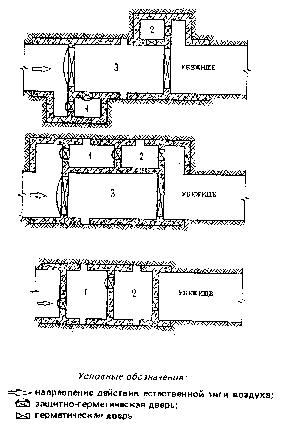

4.9. Расчетное количество воздуха Qn, м³ ч, ко-
торое необходимо подавать в однокамерный там-
бур-шлюз (тамбур, шлюзовую камеру) для под-
держания подпора, определяется по формуле

, ( 39)

где he  — максимальное давление (депрессия) ес-
тественной тяги воздуха на горизонте
убежища, даПа (мм вод. ст.).

4.10. Подпор в тамбурах-шлюзах (тамбурах) и
продувку вентилируемых тамбуров-шлюзов следует
предусматривать воздухом, забираемым из убежи-
ща. При выборе вентиляторов для этой цели необхо-
димо учитывать величину давления и направление
действия естественной тяги воздуха.

4.11. Чистую вентиляцию убежищ следует пре-
дусматривать за счет действия естественной венти-
ляции (естественной тяги) или с помощью вентиля-
торов.

4.12. Естественную вентиляцию следует преду-
сматривать в тех случаях, когда в любое время года
(при необходимости — с помощью установки или
открывания вентиляционных дверей) в приспосаб-
ливаемые выработки поступает необходимое коли-
чество воздуха с параметрами согласно обязатель-
ному приложению 1

Указания по проведению замеров параметров ес-
тественной тяги воздуха в выработках изложены в
рекомендуемом приложении 9

4.13. В системах принудительной вентиляции сле-
дует предусматривать вентиляторы с электроруч-
ным приводом при отсутствии в убежище автоном-
ного источника электроснабжения и вентиляторы
с электрическим приводом в убежище с автоном-
ным источником электроснабжения.

4.14. Удаление воздуха из убежища должно осу-
ществляться, как правило, естественным путем. При
соответствующем обосновании для этой цели необ-
ходимо использовать вытяжные вентиляторы.

4.15. На воздухозаборах и воздуховыбросах в
убежищах при давлении во фронте ударной волны
затекания более 0,01 МПа (0,1 кгс/см² ) следует
предусматривать установку противовзрывных
устройств

ВЕНТИЛЯЦИЯ ПРОТИВОРАДИАЦИОННЫХ
УКРЫТИЙ

4.16. Вентиляцию противорадиационных укры-
тий, размещаемых в выработках действующих
объектов с устойчивым электроснабжением в воен-
ное время, следует предусматривать с использова-
нием вентиляторов, установленных по условиям
промышленной вентиляции

4.17. При отсутствии промышленной вентиля-
ции, а также на объектах с неустойчивым электро-
снабжением в военное время вентиляцию противо-
радиационных укрытий следует предусматривать
за счет действия естественной тяги согласно п. 4.12
или путем установки вентиляторов, приводимых
в действие вручную или от аккумуляторных ба-
тарей

4.18. Количество воздуха для вентиляции про-
тиворадиационных укрытий, в которых предусмат-
ривается защита рабочих и служащих работающих
смен, следует принимать по табл. 6.

В тех случаях, когда в противорадиационных ук-
рытиях предусматривается защита населения, нор-
мы воздуха следует принимать по табл. 6 с коэффи-
циентом увеличения 1,2.

4.19. Воздухозаборные устройства вентиляцион-
ных систем с механическим побуждением при их
размещении в устьях штольневых выработок и
наклонных стволов следует располагать на высоте
не менее 1 м от уровня земли (почвы выработки)
и оборудовать козырьками для предотвращения
попадания в них радиоактивных осадков

ВОДОСНАБЖЕНИЕ И АССЕНИЗАЦИЯ

4.20. В защитных сооружениях следует пре-
дусматривать запас питьевой воды из расчета
2 л в сутки на одного укрываемого.

Для питьевых целей в защитных сооружениях
следует использовать воду, отвечающую по ка-
честву требованиям СНиП II 11-77.

4.21. Для хранения питьевой воды следует ис-
пользовать шахтные вагонетки, баки, резервуары,
покрытые изнутри материалами, отвечающими тре-
бованиям Перечня новых материалов и реагентов,
разрешенных Главным санитарно-эпидемиологи-
ческим управлением Минздрава СССР для приме-
нения в практике хозяйственно-питьевого водо
снабжения

Емкости с питьевой водой должны быть обо-
рудованы крышками и водоукаэателями.

4.22. Для распределения питьевой воды следует
предусматривать устройство водоразборных кра-
нов — 1 кран на 300 человек или переносные' бачки.

4.23. Санитарные узлы должны быть оборудова-
ны ассенизационными вагонетками или резервуа-
рами из расчета приема 2 л фекалий на одного ук-
рываемого в сутки.

Ассенизационные вагонетки должны быть уста-
новлены таким образом, чтобы расстояние от
верха вагонетки до кровли выработки составляло
не менее 1,3 м

4.24. Для сбора сухих отбросов в защитных соо-
ружениях следует предусматривать закрытые ем-
кости — ящики, бумажные мешки, пакеты из расче-
та 1 л на одного укрываемого в сутки

ЭЛЕКТРОСНАБЖЕНИЕ, ОСВЕЩЕНИЕ И СВЯЗЬ

4.25. Электроснабжение защитных сооружений
следует предусматривать от внешней сети.

В необходимых случаях в защитных сооружениях
следует устанавливать автономные источники
электроснабжения — аккумуляторные батареи или
дизельные электростанции (ДЭС).

4.26. В убежищах допускается предусматривать
установку ДЭС при производительности фильтро-
вентиляционного агрегата, как правило, более
1200м³ /ч.

На объектах, где для технологических целей
применяются аккумуляторные батареи, их исполь-
зование в защитных сооружениях в качестве авто-
номных источников электроснабжения не огра-
ничивается.

4.27. Электрооборудование, силовые и освети
тельные установки должны отвечать требованиям
правил безопасности для соответствующей от-
расли промышленности.

4.28. ДЭС следует проектировать в соответствии
с требованиями СНиП 11-11-77

В шахтах (рудниках), опасных по газу, ДЭС
должны иметь рудничное взрывобезопасное ис-
полнение. Допускается использовать ДЭС в нор-
мальном (нерудничном) исполнении при условии
размещения их на свежей вентиляционной струе
и установки аппаратуры непрерывного контроля
концентрации метана в помещении ДЭС

4.29. При размещении ДЭС за пределами убежи-
ща ее следует проектировать защищенной от воздей-
ствия поражающих факторов ядерного оружия. За-
щиту обслуживающего персонала от зараженной
атмосферы в этом случае следует предусматривать
