СНиП II-7-81 (1995 с изм .4 1997), часть 5
ПРИЛОЖЕНИЕ 2*

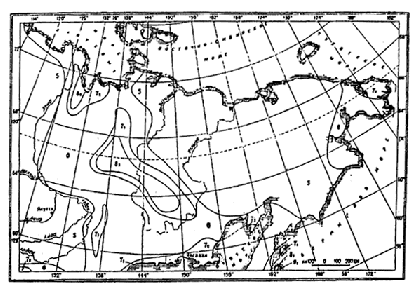

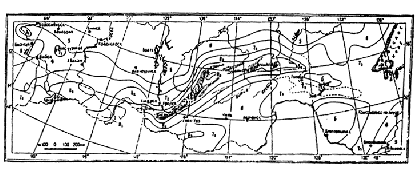

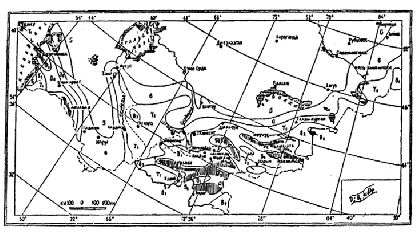

КАРТЫ СЕЙСМИЧЕСКОГО РАЙОНИРОВАНИЯ
ТЕРРИТОРИИ СССР
Цифрами показана интенсивность сейсм-ического возпействия в баллах.
В 9-балльных районах штриховкой показаны зоны возможного возникновения очагов землетрясений (зоны ВОЗ) с магнитудами 7,1 и более. Землетрясения с такими магнитудами могут вызвать на поверхности земли остаточные деформации, разрушительные эффекты типа обвалов, оползней, селей, а также сейсмические воздействия интенсивностью более 9 баллов.
Индексами при цифрах указана повторяемость землетрясений. Сплошные линии разделяют зоны с разной интенсивностью землетрясений: штриховые — с разной повторяемостью землетрясений.
«УТВЕРЖДАЮ»
Вице- президент
Российской Академии наук
академик Н.П. Лаверов
« 23 » августа 1993 г.

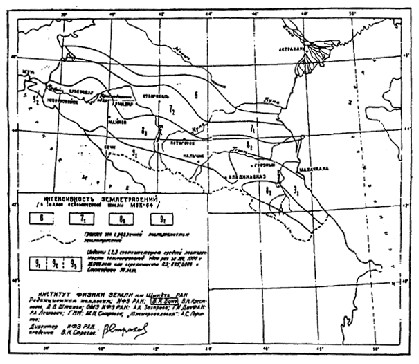

Схема 1. Временная схема сейсмического районирования Северного Кавказа
Схема 2
Схема
3
Схема 4
|
«УТВЕРЖДАЮ» |
«УТВЕРЖДАЮ» |
|
Заместитель министра строительства Российской Федерации С.И.Полтавцев |
Вице-президент Российской Академии наук академик Н.П.Лаверов |
|
« 15 » июля 1995 г. |
« 15 » июля 1995 г. |

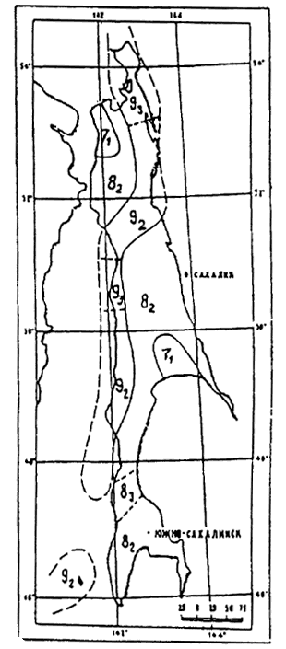

ВРЕМЕННАЯ СХЕМА
СЕЙСМИЧЕСКОГО РАЙОНИРОВАНИЯ САХАЛИНСКОЙ ОБЛАСТИ И ПОВТОРЯЕМОСТЬ СЕЙСМИЧЕСКИХ ВОЗДЕЙСТВИЙ 1995 г.
Ответственные редакторы: В. И. Уломов, А. И. Иващенко
ИНТЕНСИВНОСТЬ СЕЙСМИЧЕСКИХ ВОЗДЕЙСТВИЙ
(В БАЛЛАХ ШКАЛЫ MSK-64)
|
6 |
|
7 |
|
8 |
|
9 |
------- Границы зон с различной повторяемостью сейсмических воздействий.
|
91 |
92 |
93 |
Индексы 1, 2, 3 соответсвуют средней повторяемости воздействий один раз за 100, 1000 и 10000 лет или вероятности 0,5; 0,95 и 0,995 непревышения таких воздействий в ближайшие 50 лет. Девятибалльные зоны и на шельфе оконтурены условно птунктирной линией.
Карта-схема общего сейсмического районирования (ОСР) составлена в масштабе 1:2500000 для Сахалина , ОСР Курил сотавлено без изменений: 91 и соответствует СНиП II-7-81*.
Организации-исполнители:
Объединенный институт физики Земли РАН (ОИФЗ), Институт морской геологии и геофизики ДВО РАН (ИМГиГ), Производственный и научно-исследовательский институт по инженерным изысканиям в строительстве Минстроя РФ (ПНИИИС), Геологический институт РАН (ГИН), Институт литосферы РАН (ИЛСАН), Институт океанологии РАН (ИО), Научно-инженерный и координационный сейсмологический центр РАН (НИКСЦ), ВНИИГеофизика.
Составители: А.И. Захарова, А.И. Иващенко, Г.Л. Кофф, И.П. Кузин, А.И. Лугиков, С.А. Несмеянов, Л.С. Оскорбин, Е.А. Рогожин, B. В. Севастьянов, В.Г. Трифонов, В.И. Уломов, Н.В. Шебалин, И.П. Шпак, Ю.К. Щукин.
Генеральный директор ОИФЗ РАН, академик В.Н. Страхов
15.07.95
Схема 5
МИНИСТЕРСТВО СТРОИТЕЛЬСТВА
РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗАМЕСТИТЕЛЬ МИНИСТРА
117987, ГСП-1, Москва, ул. Стротелей, 8, крп.2
29.07.96 № 4-14/284
На №___________________
Министерства и другие центральные органы федеральной испольнительной власти республик в составе Российской Федерации, краев, областей, автономных областей, автономных округов, гг. Москвы и Санкт-Петербурга, органы архитектуры и градостроительства Российской Федерации, организации и предприятия (по списку)
В связи с выпуском альбомов "Технических решений теплоэфффективных кирпичных наружных стен жилых зданий" и "Технических решений теплоэффективных наружных стен из мелких бетонных блоков для жилых зданий" для обычных условий строительства из облегченной кладки и возможности использования этих альбомов в сейсмических районах Минстрой России совместно с ЦНИИСК им. Кучеренко сообщает следующее.
Действующие в России строительные нормы и правила СНиП II-7-81* "Строительство в сейсмических районах. Нормы проектирования" не рекомендуют примечание многослойных скрпичных и каменных конструкций стен здании в районах сейсмичностью 7-9 баллов.
В соответствии с табл. 8 СНиП II-7-81* в сейсмических районах кирпич применяется в зданиях и сооружениях 4-х типов при:
- заполнении металлического или железобетонного каркаса;
- стенах комплексной конструкции;
с железобетонными включениями и железобетонными поясами, образующими четкую каркасную систему, при ручной кладке I категории (5-9 этажей); то же, II категории (4-7 этажей); с вертикальными железобетонными включениями, усиливающим стены или простенки при ручной кладке I категории (4-6 этажей); то же; II категории (4-6 этажей);
- стенах из вибрированных кирпичных панелей или блоков (4-7 этажей);
- стенах из сплошной кладки при кладке I категории (3-5 этажей); то же, II категории (2-4 этажа).
В настоящее время отсутствует экпериментально преверенные в отечественной практике технические решения многослойных кирпичных стен с эффективным утеплителем для применения в сейсмических районах..
За рубежом при строительстве в сейсмических районах зданий высотой более трех этажей кирпич и мелкие блоки применяются только при возведении навесных или самонесущих стен высотой на этаж, применяются также конструкции стен с полостями, заполненными высокопрочным бетоном (железобетоном).
В плане работ Минстроя России на 1996-1997 годы предусмотрена разработка принципиальных технических решений применения многослойных кирпичных стен в сейсмических районах.
ЦНИИСК им. Кучеренко, головной институт по сейсмостойкости зданий и сооружений, считает возможным, основываясь на результатах ранее выполненных отечественных и зарубежных исследований и анализа последствий землетрясений, совместно с институтом "ИРКУТСКГРАЖДАНПРОЕКТ" разработать экспериментальные проекты жилых зданий с наружными несущих и самонесущими стенами из многослойной эффективной кладки высотой до двух этажей при расчетной сейсмичности 7 баллов и одноэтажных зданий при расчетной сейсмичности 8 баллов, а также каркасных многоэтажных зданий с многослойными стенами из кирпича или мелких блоков.
Для ускоренного решения конкретных вопросов целесообразно заключение договора с ЦНИИСК им. Кучеренко о применении многослойных кирпичных стен в качестве заполнения каркаса, а также при возведении 1-2 этажных зданий в условиях сейсмики.
Л.В.Хихлуха
ГОСУДАРСТВЕННЫЙ КОМИТЕТ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ЖИЛИЩНОЙ И СТРОИТЕЛЬНОЙ ПОЛИТИКЕ
ПОСТАНОВЛЕНИЕ
20.07.97 № 10-40
г. Москва
О принятии изменении к СНиП II -7-81*
Государственный комитет Российской Федерации по жилищной и строительной политике ПОСТАНОВЛЯЕТ:
Принять и ввести в действие с 1 января 1998 г. изменение № 4 к СНиП II -7-81* "Строительство в сейсмических районах", разработанное Центром службы геодинамических наблюдений в энергетической отрасли АО "Институт Гидропроект", утвержденное Российской Академией Науки и внесенное Управлением технормирования Госстроя России.
Министр Российской Федерации
председатель Госстроя России Е.В.Басин
Изменение № 4
СНиП II-7-81 "Строительство в сейсмических районах"
В приложении I "Список населенных пунктов СССР, расположенных в сейсмических районах, с указанием принятой для них сейсмичности в баллах и повторяемости сейсмического воздействия" в списке населенных пунктов Амурской области сейсмичность территории Зейской ГЭС и населенного пункта Зея установить 81 баллов.
* Переиздание СНиП 11-7-81 по состоянию на 1 января 1996 г.
