b _Na — коэффициент, учитывающий снижение обменной емкости катионита по Ca²⁺ и Mq²⁺ вследствие частичного задержания катионитов Na⁺ , принимаемый по табл. 2, в которой С _Na  — концентрация натрия в исходной воде, г-экв/м³ (С _Na = (Na⁺ )/23);

Таблица 1

Таблица 2

Е _полн  — полная обменная емкость катионита, г-экв/м³ , определяемая по заводским паспортным данным. При отсутствии таких данных при расчетах допускается принимать: для сульфоугля крупностью 0,5—1,1 мм — 500 г-экв/м³ ; для катионита КУ-2 крупностью 0,8— 1,2 мм — 1500—1700 г-экв/м³ .

q _уд  — удельный расход воды на отмывку катионита, м³ на 1 м³ катионита, принимаемый равным для сульфоугля — 4 и для КУ-2 ¾ 6.

16. Площадь катионитных фильтров первой ступени F _к , м² следует определять по формуле

(8)

где Н _к  — высота слоя катионита в фильтре, принимаемая от 2 до 2,5 м (большую высоту загрузки следует принимать при жесткости воды более 10 г-экв/м³ );

W _к — определяется по формуле (6).

Количество катионитных фильтров первой ступени надлежит принимать: рабочих — не менее двух, резервных — один.

17. Скорость фильтрования воды через катионит для напорных фильтров первой ступени при нормальном режиме не должна превышать при общей жесткости воды:

до 5 г-экв/м³  — 25 м/ч;

5—10 г-экв/м³  — 15 м/ч;

10—15 г-экв/м³  — 10 м/ч.

Примечание. Допускается кратковременное увеличение скорости фильтрования на 10 м/ч по сравнению с указанными выше при выключении фильтров на регенерацию или ремонт.

18. Потерю напора в напорных катионитных фильтрах при фильтровании следует определять как сумму потерь напора в коммуникациях фильтра, в дренаже и катионите. Потерю напора в фильтре следует принимать по табл. 3.

Таблица 3

19. В открытых катионитных фильтрах слой воды над катионитом следует принимать 2,5— 3 м и скорость фильтрования не более 15 м/ч.

20. Интенсивность подачи воды для взрыхления катионита следует принимать 4 л/(с × м² ) при крупности зерен катионита 0,5—1,1 мм и 5 л/(с × м² ) при крупности 0,8—1,2 мм. Продолжительность взрыхления надлежит принимать 20—30 мин. Подачу воды на взрыхление катионита следует предусматривать согласно п. 6.117.

21. Регенерацию загрузки катионитных фильтров следует предусматривать технической поваренной солью. Расход поваренной соли Р _с кг, на одну регенерацию натрий-катионитного фильтра первой ступени следует определять по формуле

(9)

где f _к  — площадь одного фильтра, м² ;

Н _к  — высота слоя катионита в фильтре, м, принимаемая согласно п. 16;

 — рабочая обменная емкость катионита, г-экв/м³ , принимаемая согласно п. 15;

а _с  — удельный расход соли на 1 г-экв рабочей обменной емкости катионита, принимаемый 120—150 г/г-экв для фильтров первой ступени при двухступенчатой схеме и 150—200 г/г-экв при одноступенчатой схеме.

Жесткость умягченной воды при различных удельных расходах соли приведена на рис. 1.

Рис. 1. График для определения остаточной жесткости воды, умягченной одноступенчатым натрий-катионированием

Концентрацию регенерационного раствора для фильтров первой ступени следует принимать 5—8 %.

Скорость фильтрования регенерационного раствора через катионит фильтров первой ступени следует принимать 3—4 м/ч; скорость фильтрования исходной воды для отмывки катионита — 6—8 м/ч, удельный расход отмывочной воды — 5—6 м³ на 1 м³ катионита.

22. Натрий-катионитные фильтры второй ступени следует рассчитывать согласно пп. 20, 21, при этом следует принимать: высоту слоя катионита — 1,5 м; скорость фильтрования — не более 40 м/ч; удельный расход соли для регенерации катионита в фильтрах второй ступени 300—400 г на 1 г-экв задержанных катионов жесткости; концентрацию регенерационного раствора — 8—12 %.

Потерю напора в фильтре второй ступени следует принимать 13—15 м.

Отмывку катионита в фильтрах второй ступени надлежит предусматривать фильтратом первой ступени.

При расчете фильтров второй ступени общую жесткость поступающей на них воды следует принимать 0,1 г-экв/м³ рабочую емкость поглощения катионита — 250—300 г-экв/м³ .

23. При обосновании для умягчения воды повышенной минерализации допускается применение схем противоточного или ступенчато-противоточного натрий-катионирования.

Водород-натрий-катионитный метод

умягчения воды

24. Водород-натрий-катионитный метод следует принимать для удаления из воды катионов жесткости (кальция и магния) и одновременного снижения щелочности воды.

Этот метод следует применять для обработки подземных вод и вод поверхностных источников с мутностью не более 5—8 мг/л и цветностью не более 30°.

Умягчение воды надлежит принимать по схемам:

параллельного водород-натрий-катионирования, позволяющего получить фильтрат общей жесткостью 0,1 г-экв/м³ с остаточной щелочностью 0,4 г-экв/м³ ; при этом суммарное содержание хлоридов и сульфатов в исходной воде должно быть не более 4 г-экв/м³ и натрия не более 2 г-экв/м³ .

последовательного водород-натрий-катионирования с “голодной” регенерацией водород-катионитных фильтров; при этом общая жесткость фильтрата составит 0,01 г-экв/м³ , щелочность — 0,7 г-экв/м³ ;

водород-катионирования с “голодной” регенерацией и последующим фильтрованием через буферные саморегенерирующиеся катионитные фильтры; при этом общая жесткость фильтрата будет на 0,7—1,5 г-экв/м³ выше некарбонатной жесткости исходной воды, щелочность фильтрата — 0,7—1,5 г-экв/м³ . Катионитные буферные фильтры допускается не предусматривать, если не требуется поддержания остаточной жесткости, щелочности и рН в строго определенных пределах. Следует предусматривать возможность регенерации буферных фильтров раствором технической поваренной соли.

25. Соотношения расходов воды, подаваемой на водород-катионитные и натрий-катионитные фильтры при умягчении воды параллельным водород-натрий-катионированием, следует определять по формулам:

расход воды, подаваемой на водород-катионитные фильтры, м³ /ч,

(10)

расход воды, подаваемой на натрий-катионитные фильтры , м³ /ч,

(11)

где q _пол  — полезная производительность водород-натрий-катионитной установки, м³ /ч;

и  — полезная производительность соответственно водород-катионитных и натрий-катионитных фильтров, м³ /ч;

Щ _о — щелочность исходной воды, г-экв/м³ ;

Щ _у — требуемая щелочность умягченной воды, г-экв/м³ ;

А — суммарное содержание в умягченной воде анионов сильных кислот (сульфатов, хлоридов, нитратов и др.), г-экв/м³ .

Примечания: 1. Водород-катионитные фильтры могут быть использованы и как натрий-катионитные, поэтому должна быть предусмотрена возможность регенерации двух-трех водород-катионитных фильтров раствором технической поваренной соли.

2. Расчет трубопроводов и фильтров следует производить на режиме при наибольшей нагрузке на водород-катионитные фильтры, наибольшей щелочности (Щ) воды и наименьшем содержании в ней анионов сильных кислот (А); при наибольшей нагрузке на натрий-катионитные фильтры, наименьшей щелочности воды и наибольшем содержании в ней анионов сильных кислот.

26. Объем катионита W _Н , м³ , в водород-катионитных фильтрах следует определять по формуле

(12)

Объем катионита W _Na , м³ , в натрий-катионитных фильтрах следует определять по формуле

(13)

где Ж _o  — общая жесткость умягченной воды, г-экв/м³

n _p  — число регенераций каждого фильтра в сутки, принимаемое согласно п. 14;

 — рабочая обменная емкость водород-катионита, г-экв/м³ ;

 — рабочая обменная емкость натрий-катионита, г-экв/м³ ;

С _Na  — концентрация в воде натрия, г-экв/м³ , определяемая согласно п. 15.

27. Рабочую обменную емкость , г-экв/м³ , водород-катионита следует определять по формуле

(14)

где a _Н  — коэффициент эффективности регенерации водород-катионита, принимаемый по табл. 4;

С _к  — общее содержание в воде катионитов кальция, магния, натрия и калия, г-экв/м³ ;

q _уд  — удельный расход воды на отмывку катионита после регенерации, принимаемый равным 4—5 м³ воды на 1 м³ катионита;

Е _полн  — паспортная полная обменная емкость катионита в нейтральной среде, г-экв/м³ .

Таблица 4

При отсутствии паспортных данных Е _полн следует принимать согласно п. 15.

28. Площадь водород-катионитных и натрий-катионитных фильтров F _Н , м² , и F _Na , м² , следует определять по формуле

(15)

где Н _к  — высота слоя катионита в фильтре, м, принимаемая согласно п. 16.

Потерю напора в водород-катионитных фильтрах, интенсивность взрыхления и скорость фильтрования следует принимать согласно пп. 18—20.

29. Количество рабочих водород-катионитных и натрий-катионитных фильтров при круглосуточной работе должно быть не менее двух.

Количество резервных водород-катионитных фильтров надлежит принимать: один — при количестве рабочих фильтров до шести и два — при большем количестве. Резервные натрий-катионитные фильтры устанавливать не следует, но должна быть предусмотрена возможность использования резервных водород-катионитных фильтров в качестве натрий-катионитных согласно примеч. к п. 25.

30. Регенерацию водород-катионитных фильтров надлежит принимать 1—1,5 %-ным раствором серной кислоты. Допускается разбавление серной кислоты до указанной концентрации водой непосредственно перед фильтрами в эжекторе.

Скорость пропуска регенерационного раствора серной кислоты через слой катионита должна быть не менее 10 м/ч с последующей отмывкой катионита неумягченной водой, пропускаемой через слой катионита сверху вниз со скоростью 10 м/ч.

Отмывка должна заканчиваться при кислотности фильтра, равной сумме концентраций сульфатов и хлоридов в воде, поступающей на отмывку.

Первую половину объема отмывочной воды следует направлять на нейтрализацию, в накопители и т.п., вторую половину — в баки для взрыхления катионита.

Примечание. Для регенерации водород-катионитных фильтров при обосновании допускается применение кислот соляной и азотной (для КУ-2).

31. Расход 100 %-ной кислоты Р _Н , кг, на одну регенерацию водород-катионитного фильтра надлежит определять по формуле

(16)

где а _Н  — удельный расход кислоты для регенерации катионита, г/г-экв, определяемый по рис. 2 в зависимости от требуемой жесткости фильтрата.

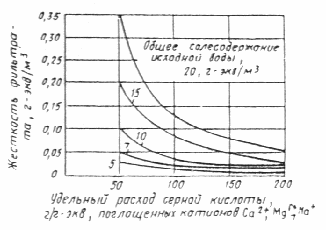

Рис. 2. График для определения общей жесткости воды,

умягченной водород-катионированием

32. Объемы мерника крепкой кислоты и бака для разбавленного раствора кислоты (если разбавление ее производится не перед фильтрами) надлежит определять из условия регенерации одного фильтра при количестве рабочих водород-катионитных фильтров до четырех и для регенерации двух фильтров при большем количестве.

33. Аппараты и трубопроводы для дозирования и транспортирования кислот следует проектировать с соблюдением правил техники безопасности при работе с кислотами.

34. Удаление двуокиси углерода из водород-катионированной воды или из смеси водород- и натрий-катионированной воды надлежит предусматривать в дегазаторах с насадками кислотоупорными керамическими размером 25х25х4 мм или с деревянной хордовой насадкой из брусков.

Площадь поперечного сечения дегазатора следует определять исходя из плотности орошения при керамической насадке 60 м³ /ч на 1 м² площади дегазатора, при деревянной хордовой насадке — 40 м³ /ч.

Вентилятор дегазатора должен обеспечивать подачу 15 м³ воздуха на 1 м³ воды. Определение напора, развиваемого вентилятором, следует производить с учетом сопротивления керамической насадки, принимаемого равным 30 мм вод. ст. на 1 м высоты слоя насадки, сопротивления деревянной хордовой насадки — 10 мм вод. ст. Прочие сопротивления следует принимать равными 30—40 мм вод. ст.

Высоту слоя насадки, необходимую для снижения содержания двуокиси углерода в катионированной воде, следует определять по табл. 5 в зависимости от содержания свободной двуокиси углерода (СО₂ )_св , г/м³ , в подаваемой на дегазатор воде, определяемой по формуле

(17)

где (СО₂ )_св  — содержание свободной двуокиси углерода в исходной воде, г/м³ ;

Щ _о  — щелочность исходной воды, г-экв/м³ .

Таблица 5

35. При проектировании установок для умягчения воды последовательным водород-натрий-катионированием с “голодной” регенерацией водород-катионитных фильтров следует принимать:

а) жесткость фильтрата , г-экв/м³ , водород-катионитных фильтров по формуле

(18)

где (Сl^- ) и (SO₄ ^2- ) — содержание хлоридов и сульфатов в умягченной воде, г-экв/м³ ;

Щ _ост  — остаточная щелочность фильтрата водород-катионитных фильтров, равная 0,7—1,5 г-экв/м³ ;

(Na ⁺ )  — содержание натрия в умягченной воде, г-экв/м³ ;

б) расход кислоты на “голодную” регенерацию водород-катионитных фильтров — 50 г на 1 г-экв удаленной из воды карбонатной жесткости;

в) при “голодной” регенерации “условную” обменную емкость катионитов по иону НСО₃ ^- (до момента повышения щелочности фильтрата) для сульфоугля СК-1 — 250—300 г-экв/м ³ для катионита КБ-4 — 500—600 г-экв/м³ .

36. Для предупреждения попадания кислой воды на натрий-катионитные фильтры установок последовательного водород-натрий-катионирования, на случай регенерации водород-катионитных фильтров избыточной дозой кислоты, следует предусматривать подачу осветленной неумягченной воды в поток фильтрата водород-катионитных фильтров перед дегазатором.

37. Аппараты, трубопроводы и арматура, соприкасающиеся с кислой водой или фильтратом, должны быть защищены от коррозии или изготовлены из антикоррозионных материалов.

38. При параллельном водород-натрий-катионировании ионитные фильтры допускается при обосновании предусматривать с противоточной регенерацией или по схеме ступенчато-противоточного ионирования.

39. Отработавшие регенерационные растворы ионитных умягчительных установок в зависимости от местных условий следует направлять в накопители, бытовую или производственную канализацию; надлежит также рассматривать возможность обработки концентрированной части вод для их повторного использования.

Отработавшие растворы перед сбросом в канализацию после усреднения надлежит при необходимости нейтрализовать. При этом получающиеся осадки карбоната кальция и двуокиси магния следует выделять отстаиванием и направлять в накопитель.

Осветленные растворы хлорида натрия (из сточных вод от регенерации натрий-катионитных фильтров) надлежит повторно использовать для регенерации натрий-катионитных фильтров (при необходимости после нейтрализации).

Приложение 8

Рекомендуемое

ОПРЕСНЕНИЕ И ОБЕССОЛИВАНИЕ ВОДЫ

Ионный обмен

1. Обессоливание воды ионным обменом следует производить при общем солесодержании воды до 1500—2000 мг/л и суммарном содержании хлоридов и сульфатов не более 5 мг-экв/л.

Вода, подаваемая на ионитные фильтры, должна содержать, не более: взвешенных веществ — 8 мг/л, цветность — 30° и перманганатную окисляемость — 7 мг О/л.

Вода, не отвечающая этим требованиям, должна предварительно обрабатываться.

2. Обессоливание воды ионным обменом по одноступенчатой схеме надлежит предусматривать последовательным фильтрованием через водород-катионит и слабоосновный анионит с последующим удалением двуокиси углерода из воды на дегазаторах.

Солесодержание воды, обработанной по одноступенчатой схеме, должно составлять не более 20 мг/л (удельная электропроводность — 35—45 мкОм/см), содержание кремния при этом не снижается.

3. При двухступенчатой схеме обессоливания воды следует предусматривать: водород-катионитные фильтры первой ступени; анионитные фильтры первой ступени, загруженные слабоосновным анионитом; водород-катионитные фильтры второй ступени; дегазаторы для удаления двуокиси углерода; анионитные фильтры второй ступени, загруженные сильноосновным анионитом для удаления кремниевой кислоты.

Солесодержание воды, обработанной по двухступенчатой схеме, должно быть не более 0,5 мг/л (удельная электропроводность 1,6— 1,8 мкОм/см) и содержание кремнекислоты — не более 0,1 мг/л.

4. При трехступенчатой схеме обессоливания воды, в дополнение к схеме по п. 3, надлежит предусматривать третью ступень фильтров со смешанной загрузкой, состоящей из высококислотного катионита и высокоосновного анионита (ФСД).

Солесодержание воды, обработанной по трехступенчатой схеме, не должно превышать 0,1 мг/л (удельная электропроводность 0,3— 0,4 мкОм/см) и содержание кремнекислоты не более 0,02 мг/л.

5. Водород-катионитные фильтры первой ступени следует рассчитывать согласно указаниям пп. 26, 27 прил. 7, дегазаторы — п. 34 прил. 7.

При обосновании водород-катионитные фильтры первой ступени следует предусматривать с противоточной регенерацией или по схеме ступенчато-противоточного ионирования.

6. Для водород-катионитных фильтров второй ступени надлежит принимать: скорость фильтрования до 50 м/ч; высоту слоя катионита — 1,5 м; удельный расход 100 %-ной серной кислоты — 100 г на 1 г-экв поглощенных катионов; емкость поглощения сульфоугля — 200 г-экв/м³ ; катионита КУ-2 — 400—500 г-экв/м³ ; расход воды на отмывку катионита после регенерации — 10 м³ на 1 м³ катионита. Отмывку следует производить водой, прошедшей через анионитные фильтры первой ступени.

Воду для отмывки катионитных фильтров второй ступени следует использовать для взрыхления водород-катионитных фильтров первой ступени и приготовления для них регенерационного раствора. Продолжительность регенерации и отмывки водород-катионитных фильтров второй ступени следует принимать 2,5—3 ч.

7. Площадь фильтрования F ₁ , м² , анионитных фильтров первой ступени следует определять по формуле

(1)

где Q ₁  — производительность анионитных фильтров первой ступени, включая расход воды на собственные нужды последующих ступеней установки, м³ /сут;

n_p — число регенераций анионитных фильтров первой ступени в сутки, принимаемое 1—2;

v ₁  —расчетная скорость фильтрования, м/ч, принимаемая не менее 4 и не более 30;

T ₁  — продолжительность работы каждого фильтра, ч, между регенерациями, определяемая по формуле

(2)

где t _p  — общая продолжительность всех операций по регенерации фильтров, принимаемая 5 ч (взрыхление 0,25 ч, регенерация — 1,5 ч, отмывка анионита — 3—3,25 ч).

Объем анионита в анионитных фильтрах первой ступени W ₁ следует определять по формуле

(3)

где С _o — суммарное содержание сульфатных, хлоридных и нитратных ионов в исходной воде, г-экв/м³ ;

Е_p  — рабочая обменная емкость анионита по анионам указанных сильных кислот, г-экв на 1 м³ анионита, принимаемая по паспортным данным; при отсутствии таких данных для анио-нитов АН-31 и АВ-17 допускается принимать 600—700 г-экв/м³ .

8. Регенерацию анионитных фильтров первой ступени следует производить 4 %-ным раствором кальцинированной соды; удельный расход соды следует принимать 100 г Na₃ CO₃ на 1 г-экв поглощенных анионов.

В установках с анионитными фильтрами второй ступени, загруженными сильноосновным анионитом, допускается регенерировать анионитные фильтры первой ступени отработавшим раствором едкого натра после регенерации анионитных фильтров второй ступени.

Регенерационные растворы соды и едкого натра следует приготовлять на водород-катионированной воде.

Отмывку анионитных фильтров первой ступени после регенерации следует производить водород-катионированной водой при расходе 10 м³ на 1 м³ анионита.

9. Загрузку анионитных фильтров второй ступени следует предусматривать сильноосновным анионитом с высотой слоя 1,5 м, скорость фильтрования надлежит принимать 15—25 м/ч.

Кремнеемкость сильноосновного анионита следует принимать по паспортным данным или при их отсутствии по таблице.

Регенерацию высокоосновного анионита в фильтрах второй ступени следует производить 4 %-ным раствором едкого натра. Удельный расход 100 %-ного едкого натра следует принимать 120—140 кг на 1 м³ анионита.

10. Для фильтров ФДС надлежит принимать: скорость фильтрования — 40—50 м/ч, высоту слоев катионита и анионита — 0,6 м каждый.

Число фильтров должно быть не менее трех, из них два рабочих, третий - на регенерации или в резерве.

Регенерацию фильтров ФДС надлежит предусматривать после фильтрования через загрузку 10—12 тыс. м³ воды на 1 м³ смеси ионитов.

Расход 100 %-ной серной кислоты на регенерацию 1 м³ катионита следует принимать 70 кг, 100 %-ного едкого натра на регенерацию 1 м³ анионита — 100 кг.

11. В составе установок ионообменного обессоливания воды должна предусматриваться взаимная нейтрализация кислых и щелочных сточных вод от регенерации фильтров и при необходимости дополнительная после их смешения нейтрализация известью.

При этом следует предусматривать не менее двух баков-нейтрализаторов вместимостью каждого, равной суточному количеству сточных вод. Следует предусматривать повторное использование воды от взрыхления и отмывки ионитов.

Нейтрализованные сточные воды от регенерации ионитных фильтров в зависимости от местных условий следует направлять в бытовую или производственную канализацию или в накопители.

Электродиализ

12. Метод электродиализа (электрохимический) надлежит применять при опреснении подземных и поверхностных вод с содержанием солей от 1500 до 7000 мг/л для получения воды с содержанием солей не ниже 500 мг/л. При необходимости получения воды с меньшим солесодержанием после электродиализной установки следует предусматривать обессоливание воды ионным обменом. В отдельных случаях при обосновании электродиализ допускается применять для опреснения вод с содержанием солей до 10 000—15 000 мг/л.

13. Вода, подаваемая на электродиализные опреснительные установки, должна содержать, не более: взвешенных веществ — 1,5 мг/л; цветность —20°; перманганатную окисляемость — 5 мг О/л; железа — 0,05 мг/л; марганца — 0,05 мг/л; боратов, считая по ВО₂  — 3 мг/л; брома — 0,4 мг/л.

Вода, не отвечающая этим требованиям, должна предварительно обрабатываться.

Необходимость предварительного умягчения опресненной воды при общей жесткости более 20 мг-экв/л должна обосновываться.

Опресненная электродиализом вода перед подачей ее в систему хозяйственно-питьевого водоснабжения должна быть дезодорирована на фильтрах, загруженных активным углем, и обеззаражена.

14. Выбор типа аппарата электродиализной установки следует производить по паспортным данным завода-изготовителя. При этом в зависимости от расхода опресненной воды и солесодержания исходной воды определяются число ступеней опреснения, количество параллельных аппаратов в каждой ступени, кратность рециркуляции и расход сбрасываемого рассола, а также напряжение и сила постоянного тока на аппаратах всех ступеней для выбора преобразователя тока.

Гидравлическим расчетом следует определять потери напора в камерах опреснения, системах распределения и сбора внутри аппаратов, подающих и отводящих трубопроводах диализата и рассола.

При расходе опресненной воды до 250—400 м³ /сут надлежит применять комплексные электродиализные опреснительные установки заводского изготовления, включающие электродиализные аппараты, проточно-рециркуляционные контуры диализата и рассола с баками и насосами, блок электропитания и блок контроля и автоматики.

15. Схему опреснения воды рекомендуется принимать прямоточную многоступенчатую с рециркуляцией рассола. В зависимости от солесодержания опресненной воды в схеме прямоточной многоступенчатой установки допускается предусматривать рециркуляцию диализата и емкость-смеситель диализата с исходной водой.

16. Число ступеней опреснения z прямоточных установок надлежит определять расчетом

При этом

(4)

где С _исх  — солесодержание исходной воды, мг-экв/л;

С _оп —солесодержание опресненной воды, мг-экв/л;

a _с  — коэффициент предельного снижения солесодержания диализата в каждой ступени опреснения, принимаемый

(5)

где S _с  — солесъем за один проход опресняемой воды через аппарат, принимаемый по паспортным данным, %.

17. Количество параллельно работающих аппаратов N _ап в каждой ступени надлежит определять по формуле

(6)

где q — производительность установки, м³ /ч;

С _вх  — концентрация диализата, входящего в аппарат каждой ступени (для первой ступени равная солесодержанию исходной воды), мг-экв/л;

С _вых  — концентрация диализата, выходящего из аппарата той же ступени (для последней ступени равная солесодержанию опресненной воды), мг-экв/л;

i _p  — рабочая плотность тока, А/см² ;

F _м  — рабочая (нетто) площадь каждой мембраны, см² ;

h — коэффициент выхода по току, принимаемый для аппаратов с мембранами МА-40 и МК-40 равным 0,85;

n _я  — количество ячеек в аппарате, принимаемое не более 200—250 шт.

18. Рабочая плотность тока в аппаратах каждой ступени должна приниматься равной оптимальной плотности тока, определяемой технико-экономическим расчетом. При этом необходимо принимать величину рабочей плотности тока в аппаратах каждой ступени не более величины предельной плотности тока, определяемой по формуле

(7)

где С _д  — расчетное значение концентрации диализата в камере опреснения, определяемое из выражения

(8)

где v ’  — скорость в камере опреснения (средняя по свободному сечению), см/с;

К', p ’  — коэффициенты, характеризующие деполяризационные свойства сепаратора-турбулизатора, используемого в аппарате рассматриваемого типа. Рабочие плотности тока по ступеням прямоточной многоступенчатой установки определяются по формуле

(9)

где i _p1  — рабочая плотность тока на аппарате первой ступени;

i _p2 , i _p3 , i _p4 и т.д. — рабочие плотности тока на аппаратах 2, 3, 4 и других ступеней.

19. При определении напряжения на электродах аппаратов всех ступеней (для выбора типа преобразователя тока) надлежит учитывать: падение напряжения на электродной системе, падение напряжения в мембранном пакете за счет омического сопротивления (обратной величины электропроводности) растворов и мембран, суммарный мембранный потенциал с учетом концентрационной поляризации. Расчет должен производиться для заданной температуры растворов.

Величину удельной электропроводности ае, диализата и рассола надлежит определять по номограмме в зависимости от отношения содержания сульфатов SO₄ ^2- к общему количеству анионов S A, температуры t _c и концентрации солей Сс (рисунок).

20. Концентрация рассола на выходе из последней ступени не должна быть выше предельной концентрации, определяемой из условий невыпадения соединений сульфата кальция (произведение активных концентраций сульфатов и кальция в рассоле не должно превышать произведения растворимости сульфата кальция при температуре рассола в аппарате).

Расчетные концентрации рассола в каждой ступени определяются так же, как и концентрации диализата. Концентрации рассола на входе в аппарат и выходе из него, а также кратность рециркуляции рассола определяются на основе балансовых расчетов.

21. Борьба с отложениями солей на поверхности мембран со стороны рассольного тракта и в катодной камере должна предусматриваться переполюсовкой электродов с одновременным переключением трактов диализата рассола, а также подкислением рассола и католита.

Дозу кислоты необходимо принимать равной щелочности исходной воды.

Допускается при обосновании периодическая отмывка трактов с повышенными дозами кислоты.

22. Трубопроводы опреснительных установок должны приниматься из полиэтиленовых труб, арматура — футерованная полиэтиленом или эмалированная.

23. В каждом из трактов прямоточной установки должен предусматриваться контроль за расходами, температурой, солесодержанием и рН.

24. Для установок производительностью более 400 м³ /сут электросиловое оборудование и КИП надлежит монтировать в отдельном помещении, изолированном от помещения электродиализных аппаратов.

Приложение 9

• часть 1
• часть 2
• часть 3
• часть 4
• часть 5
• часть 6
• часть 7
• часть 8
• часть 9
• часть 10
• часть 11
• часть 12
• часть 13
• часть 14
• часть 15
• часть 16
• часть 17
• часть 18
