Приложение А (обязательное). Перечень нормативных документов

Приложение А
(обязательное)

Федеральный закон РФ от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности".

Федеральный закон РФ от 23 ноября 2009 г. N 261-ФЗ "Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации"

Федеральный закон РФ от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений"

СП 16.13330.2011 "СНиП II-23 Стальные конструкции"

СП 64.13330.2011 "СНиП II-25-80 Деревянные конструкции"

СП 20.13330.2011 "СНиП 2.01.07 Нагрузки и воздействия"

СНиП 2.03.02 Бетонные и железобетонные конструкции из плотного силикатного бетона

СП 30.13330.2011 "СНиП 2.04.01 Внутренний водопровод и канализация зданий"

СП 32.13330.2011 "СНиП 2.04.03 Канализация. Наружные сети и сооружения"

СНиП 23-01 Строительная климатология

СП 50.13330.2011 "СНиП 23-02 Тепловая защита зданий"


СП 54.13330.2011 "СНиП 31-01 Здания жилые многоквартирные"

СП 56.13330.2011 "СНиП 31-03 Производственные здания"

СНиП 31-06 Общественные здания и сооружения

ГОСТ 859-2001 Медь. Марки

ГОСТ 1144-80 Шурупы с полукруглой головкой. Конструкция и размеры

ГОСТ 1145-80 Шурупы с потайной головкой. Конструкция и размеры

ГОСТ 1146-80 Шурупы с полупотайной головкой. Конструкция и размеры

ГОСТ 3916.2-96 Фанера общего назначения с наружными слоями из шпона хвойных пород. Технические условия

ГОСТ 3640-79 Цинк. Технические условия

ГОСТ 8486-86* Пиломатериалы хвойных пород. Технические условия

ГОСТ 14918-80* Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия

ГОСТ 18124-95 Листы асбестоцементные плоские. Технические условия

ГОСТ 21631-76* Листы из алюминия и алюминиевых сплавов. Технические условия

ГОСТ 21880-94 Маты прошивные из минеральной ваты теплоизоляционные. Технические условия

ГОСТ 24045-94 Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Технические условия

ГОСТ 24454-80* Пиломатериалы хвойных пород. Размеры

ГОСТ 25772-83* Ограждения лестниц, балконов и крыш стальные. Общие технические условия

ГОСТ 26816-86 Плиты цементностружечные. Технические условия

ГОСТ 30340-95 Изделия асбестоцементные волнистые. Технические условия

ГОСТ 30547-97* Материалы рулонные кровельные и гидроизоляционные. Общие технические условия

ГОСТ 30693-2000 Мастики кровельные и гидроизоляционные. Общие технические условия

ГОСТ 31309-2005 Материалы строительные теплоизоляционные на основе минеральных волокон. Общие технические условия

Приложение Б (справочное). Термины и определения

Приложение Б
(справочное)

В настоящем СП применены следующие термины с соответствующими определениями:

диффузионная пленка: Паропроницаемая, но водонепроницаемая пленка, расположенная под кровлей из волнистых листов, штучных и листовых материалов с образованием одного или двух вентиляционных зазоров (каналов) и обеспечивающая отвод конденсата или воды от попавшего под кровлю дождя или снега.

дополнительный водоизоляционный ковер (рулонный или мастичный): Слои рулонных кровельных материалов или мастик, в т.ч. армированных стекломатериалами, выполняемые для усиления основного водоизоляционного ковра в ендовах, на карнизных участках, в местах примыканий к стенам, шахтам и другим конструктивным элементам.

ендова: Наклонный водосборный лоток на крыше, образованный пересечением ее скатов.

защитный слой: Элемент кровли, предохраняющий основной водоизоляционный ковер от механических повреждений, непосредственного воздействия атмосферных факторов, солнечной радиации и распространения огня по поверхности кровли.

карнизный свес: Выступ покрытия (крыши) от стены, защищающий ее от стекающей дождевой или талой воды.

картина кровельная: Заготовка из одного или двух листов кровельной стали с отгибами по сторонам.

конек: Верхнее горизонтальное ребро крыши, образующее водораздел.

контробрешетка: Основание под кровлю из листовых, волнистых или штучных материалов, состоящее из уложенных поперек обрешетки деревянных брусков или досок.

кровля: Верхний элемент покрытия (крыши), предохраняющий здание от проникновения атмосферных осадков, она включает кровельный материал, основание под кровлю, аксессуары для обеспечения вентиляции, примыканий, безопасного перемещения и эксплуатации, снегозадержания и др.

кровля инверсионная (перевернутая): Кровля покрытия (крыши) с теплоизоляционным слоем поверх водоизоляционного ковра.

кровля мастичная: Кровля из нескольких армированных слоев мастичных материалов.

кровля штучная: Кровля с водоизоляционным слоем из штучных кровельных материалов.

кровля эксплуатируемая: Специально оборудованная защитным слоем (рабочим настилом) кровля, рассчитанная на пребывание на ней людей, размещения оборудования, транспорта и т.п.

мансарда: Чердачное помещение под крутой с изломом крышей, используемое для жилья или хозяйственных целей

мансардное окно: Окно для освещения жилого помещения, устраиваемого в пределах мансарды под скатами крыши.

мембрана: Водонепроницаемый кровельный ковер, чаще однослойный, выполненный из полимерного кровельного материала, приклеиваемый, механически закрепляемый или свободно укладываемый на основание под кровлю с последующим пригрузом.

обрешетка: Основание под кровлю из листовых, волнистых или штучных материалов, состоящее из параллельно уложенных по скату стропил деревянных брусков или досок.

основание под кровлю: Поверхность теплоизоляции, несущих плит или стяжек, по которой укладывают слои водоизоляционного ковра (рулонного или мастичного), либо стропильные конструкции, обрешетка, контробрешетка, сплошной настил, по которым укладывают кровлю из штучных, волнистых или листовых материалов.

основной водоизоляционный ковер (рулонный и мастичный): Слои рулонных кровельных материалов или слои мастик, в том числе армированные, последовательно укладываемые по основанию под кровлю.

покрытие (крыша): Верхняя ограждающая конструкция здания для защиты помещений от внешних климатических факторов и воздействий. При наличии пространства (проходного или полупроходного) над перекрытием верхнего этажа покрытие именуется чердачным. Покрытие (крыша) включает кровлю, основание под кровлю, теплоизоляцию, подкровельный водоизоляционный слой, пароизоляцию и несущую конструкцию (железобетонные плиты, профнастил и др.).

стяжка: Монолитный или сборный слой прочного материала, устраиваемый для выравнивания нижерасположенного слоя или для создания уклона.

слуховое окно: Окно на скате покрытия (крыши), предназначенное для освещения и вентиляции чердачного помещения.

уклон кровли: Отношение падения участка кровли к его длине, выраженное относительной величиной в процентах (%) либо в градусах (°); угол между линией наибольшего ската кровли и ее проекцией на горизонтальную плоскость.

Приложение В (рекомендуемое). Расчет осушающей способности системы вентилируемых каналов и аэрационных патрубков в совмещенном покрытии (крыше) зданий

Приложение В
(рекомендуемое)

В.1 Количество влаги г/м, удаляемой из утеплителя через вентилируемые каналы за период со среднемесячными температурами выше 0 °С, определяют по формуле:

, (B.1)

где - площадь сечения канала, м;

- количество вентилируемых каналов на участке покрытия или на всем покрытии;

- количество месяцев со средней температурой наружного воздуха 0 °С;

- фактическое влагосодержание воздуха, входящего в каналы при температуре и средней за этот месяц относительной влажности наружного воздуха, г/м;

- влагосодержание воздуха, выходящего из каналов, при температуре , г/м;

- длительность месяца, с;

- средняя за месяц скорость движения воздуха в каналах, м/с;

- площадь покрытия или участка покрытия, м.

Влагосодержание воздуха, выходящего из каналов, определяют по формуле

, (В.2)

где - максимальная упругость водяного пара на выходе воздуха из каналов, Па, определяется по (см. таблицу значений упругости водяного пара в своде правил [9];

- температура воздуха на выходе из каналов, °С

, (В.3)

где - температура воздуха помещения, °С;

, - коэффициенты теплопередачи частей покрытия ниже центра сечения канала и выше него, Вт/(м·°С);

- среднемесячная температура наружного воздуха с учетом солнечной радиации, определяемая по формуле A.M.Шкловера с учетом прозрачности атмосферы [10]

, (В.4)

где - среднемесячная температура наружного воздуха, °С (СНиП 23-01, табл.3*)

- среднемесячное значение солнечной радиации, Вт/м (СНиП 23-01, табл.4);

- коэффициент поглощения теплоты (для крупнозернистой посыпки верхнего слоя кровельного ковра равен 0,75);

- коэффициент прозрачности атмосферы (для городской застройки принимаем равным 0,7);

- коэффициент теплоотдачи (равен 23 Вт/(м·°С)).

, (В.5)

где - упругость водяного пара наружного воздуха средняя за данный месяц, Па.

В.2 В качестве примера расчета определим осушающую способность вентилируемых и диффузионных каналов в конструкции ремонтируемого покрытия. Здание имеет размер в плане 36х144 м, высота до вентиляционных отверстий 10 м. Выступающие над кровлей части здания отсутствуют. При ширине здания 36 м длина скатов с уклоном 1,5% составляет 18 м. Климатические характеристики соответствуют данным свода правил по Москве. Параметры внутреннего микроклимата: 18 °С; 60% - для зимних условий и 20 °С; 60% для летних.

Весовая влажность пенобетона с начальной плотностью ~400 кг/м на некоторых участках покрытия составляет 22, 30 и 40% при нормативном значении 12%.

Влагосодержание слоя пенобетона толщиной 100 мм при весовой влажности 22% составляет 400·0,1·0,22=8,8 кг/м, при этом допустимое влагосодержание (при 12%) - 4,8 кг/м. Следовательно, количество сверхнормативной влаги будет 8,8-4,8=4 кг/м, для влажности пенобетона 30% - 7,2 кг/м, а для влажности пенобетона 40% - 11,2 кг/м.

Решено снять старую кровлю из нескольких многослойных ковров, выполнить ремонт стяжки, дополнительно утеплить крышу двумя слоями минераловатных плит. Плиты раздвинуть с образованием вентилируемых каналов шириной 100 мм через 1,1 м и диффузионных каналов шириной 50 мм через 550 мм поперек скатов; поверх плит утеплителя уложить сборную стяжку из плит ЦСП (12 мм) (рисунки В.1 и В.2).

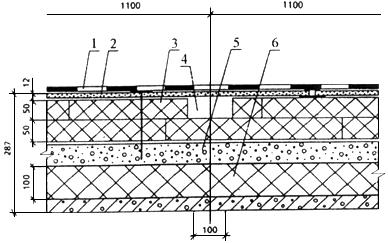

Рисунок В.1 - Вентилируемые каналы через 1,1 м (в осях)

1 - новый кровельный ковер; 2 - сборная стяжка из ЦСП; 3 - минераловатные плиты; 4 - вентилируемые каналы; 5 - существующая стяжка из цементно-песчаного раствора; 6 - увлажненный пенобетон

Рисунок В.1 - Вентилируемые каналы через 1,1 м (в осях)

Рисунок В.2 - Расчетная схема вентиляции каналов и диффузии водяного пара

1 - вентилируемый канал; 2 - диффузионные каналы; 3 - движение влаги

Рисунок В.2 - Расчетная схема вентиляции каналов и диффузии водяного пара

В.3 Возможны два варианта конструктивных решений для сушки увлажненного утеплителя.

Первый вариант (предпочтительный) заключается в устройстве вентилируемых каналов в теплоизоляционном слое по всей поверхности покрытия (рисунок В.2) и сообщением их с наружным воздухом через козырек над парапетами продольных стен (рисунок В.3). В данном случае под воздействием ветра в каналах происходит движение воздуха и сушка утеплителя.

Второй вариант - установить над частью вентилируемых и диффузионных каналов кровельные аэраторы с внутренним диаметром патрубков 100 мм.

Рисунок В.3 - Схема устройства парапетного узла вентилируемого покрытия

Первый вариант

1 - парапет; 2 - козырек; 3 - вентилируемая воздушная прослойка или канал; 4 - верхняя часть покрытия; 5 - нижняя часть покрытия; 6 - стена; 7 - направления движения воздуха

Рисунок В.3 - Схема устройства парапетного узла вентилируемого покрытия

Скорость движения воздуха в канале для каждого из месяцев определяется по формуле Э.И.Реттера [11]

, (В.6)

где - средневзвешенная скорость ветра, м/с, на высоте 10 м для каждого летнего месяца [12]. Для Москвы эта скорость равна 3,4 м/с;

, - аэродинамические коэффициенты на входе в канал и выходе из него приведены в таблице В.1. Для нашего примера 0,3.

Если высота здания больше или меньше 10 м, скорость движения воздуха в канале определяется по формуле (В.6') с учетом изменения скорости ветра по высоте

, (В.6')

где - средневзвешенная скорость ветра, м/с, на высоте * м для каждого летнего месяца;

- высота до входа в отверстие вентиляционного канала, м.

Таблица B.1

- длина вентилируемого канала, м;

- коэффициент сопротивления трению, определяется по формуле

, (В.7)

где - приведенная шероховатость стенок канала;

, (В.8)

где и - абсолютная шероховатость материала стенок канала, принимаемая по таблице В.2;

Таблица В.2 - Абсолютная шероховатость для основных материалов, используемых при устройстве вентилируемых покрытий

- эквивалентный диаметр канала, м; для канала прямоугольного сечения со сторонами и определяется по формуле

. (B.9)

При сечении канала: 0,1 м и 0,05 м получаем 0,067 м.

Для данного примера расчета .

Тогда .

- сумма местных сопротивлений [13]. Для нашего примера 36.

Средняя скорость движения воздуха в вентилируемом канале за летний период, рассчитанная по формуле (В.6), составляет 0,23 м/с.

Результаты расчетов количества влаги, г/м, удаляемой из утеплителя через вентилируемые каналы за 1 летний сезон, приведены в таблице В.3.

Таблица В.3

Рассчитаем время , необходимое для сушки увлажненного утеплителя с учетом существующей влажности утеплителя и возможной технологической влаги при укладке теплоизоляции. Для этого в качестве источника увлажнения принимаем 20-минутный дождь с вероятностью максимальной интенсивности 50%, учитывая относительно небольшую площадь покрытия и соотношение сторон здания в плане. Так, например, при 80 л/с·га (г.Москва) дополнительное увлажнение утеплителя может составить 0,5·0,12·80=4,8 кг/м.

Время в летних сезонах с учетом воздействия солнечной радиации, в течение которого влажность пенобетона и минераловатного утеплителя достигнут нормативного значения, составит:

Второй вариант

При отсутствии возможности выполнения парапета по схеме, приведенной на рисунке В.3, над местами пересечения вентилируемых и диффузионных каналов устанавливаются кровельные аэраторы, требуемое число и диаметры которых определяются расчетом. На рисунке В.4 показан план кровли рассматриваемого здания и пример установки аэраторов (рисунок В.5).

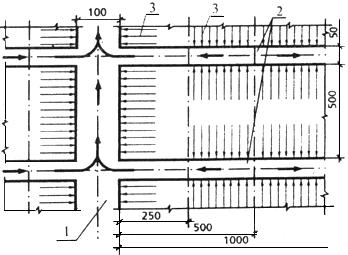

Рисунок В.4 - План расположения аэраторов диаметром 100 мм

1 - ендова; 2 - конек; 3 - аэраторы

Рисунок В.4 - План расположения аэраторов 100 мм

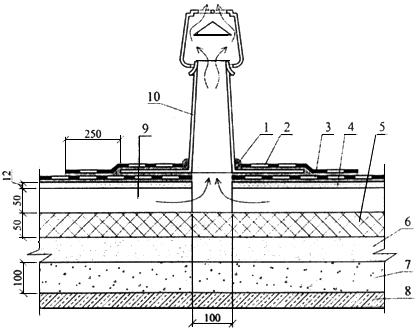

Рисунок В.5 - Пример установки кровельного аэратора (вентиляционного патрубка) над каналом 100 мм

1 - герметик; 2 - дополнительный слой водоизоляционного ковра; 3 - основной слой ковра; 4 - сборная стяжка из ЦСП; 5 - минераловатные плиты; 6 - монолитная (существующая) стяжка; 7 - увлажненный пенобетон; 8 - железобетонная несущая плита; 9 - вентилируемый канал; 10 - аэратор 100 мм

Рисунок В.5 - Пример установки кровельного аэратора (вентиляционного патрубка) над каналом 100 мм

На площади участка покрытия 930,6 м предварительно устанавливаем 10 аэраторов 100 мм из условия действия одного аэратора на площади 80-90 м, а на всей площади покрытия, равной 5184 м, - 56 аэраторов.

Для покрытия здания размером в плане не более 48х144 м и высотой 10 м на базе 6-18 м как вдоль, так и поперек линии конька, в патрубках аэраторов одинакового диаметра при всех направлениях ветра скоростью 2-5 м/с возникает разность давлений , составляющая 0,12-0,14 кгс/м, в результате чего в вентилируемых каналах происходит движение воздуха. В этом случае скорость движения воздуха в канале определяем по формуле (В.10). При высоте здания больше или меньше 10 м скорость движения воздуха в канале определяется по формуле (В.6) с учетом изменения скорости ветра по высоте (формула В.6').

Скорость движения воздуха в каналах между двумя аэраторами определяем по формуле

, (В.10)

где , кг/м; , °C;

- ускорение силы тяжести, равное 9,81 м/с.

При подстановке исходных данных в формулу (В.10) скорость движения воздуха в вентилируемых каналах составляет 0,11 м/с, а количество влаги, удаляемой из утеплителя за 1 летний сезон, приведено в таблице В.4.

Таблица В.4

Так как скорость движения воздуха в вентилируемых каналах и количество удаляемой влаги из утеплителя за летний сезон в 2 раза меньше, чем в предыдущем конструктивном решении (рисунок В.3 и таблица В.3), то время сушки в летних сезонах составит:

В первые зимние месяцы сушки, как правило, происходит активное перемещение влаги из пенобетона в толщу минераловатных плит и перераспределение влагосодержания утеплителей по площади покрытия. При недостаточных или неправильно выполненных нахлестках рулонных пароизоляционных материалов и некачественной герметизации стыков несущих плит или профнастила, кратковременные протечки могут появиться там, где их не было до начала сушки. Во второй зимний период сушки эти протечки, как правило, уже не возникают.

Приложение Г (рекомендуемое). Покрытия (крыши) с рулонной и мастичной кровлями

Приложение Г
(рекомендуемое)

Приложение Д (рекомендуемое). Конструкции кровельного ковра из рулонных и мастичных материалов

Приложение Д
(рекомендуемое)

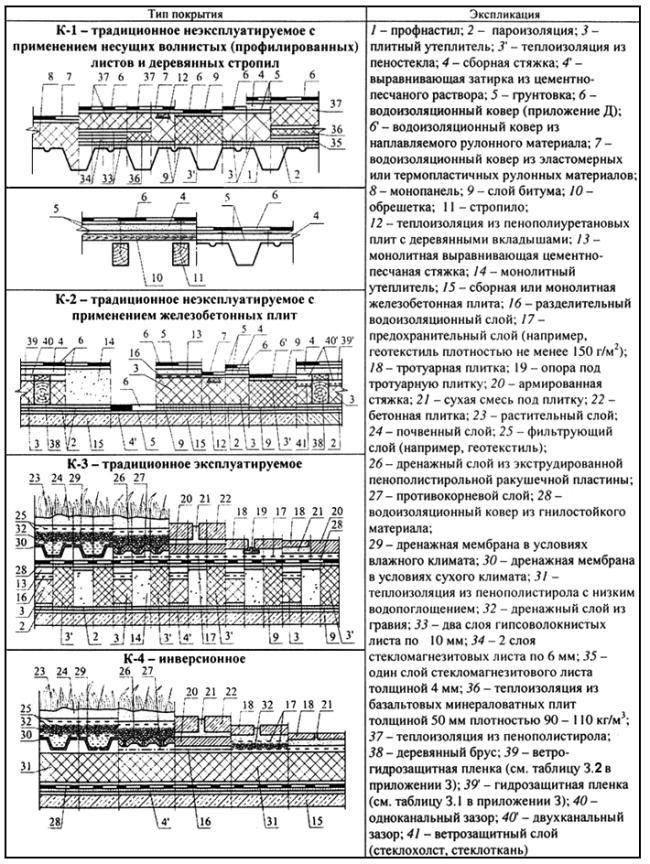

Таблица Д.1 - Кровельный ковер из наплавляемых и полимерных рулонных материалов

Таблица Д.2 - Кровельный ковер из рулонных материалов, наклеиваемых на мастиках

Таблица Д.3 - Кровельный ковер из мастичных материалов

Приложение Е (рекомендуемое). Расчет кровельного ковра на ветровые нагрузки

Приложение Е
(рекомендуемое)

Е.1 Условия расчета кровельного ковра на ветровые нагрузки зависят от способа его укладки (рисунок Е.1), к которым относятся сплошная приклейка всех слоев ковра; частичная (точечная или полосовая 25-35%-ная) наклейка; механическое крепление нижнего слоя ковра в местах нахлесток полотнищ рулонного материала и свободная укладка ковра с пригрузом.

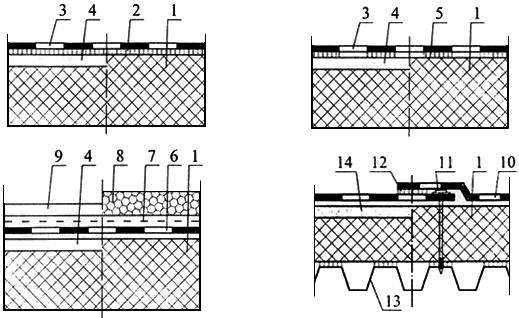

Рисунок Е.1 - Способы укладки кровельного ковра

1 - теплоизоляция; 2 - сплошная приклейка; 3 - ковер; 4 - выравнивающая стяжка; 5 - частичная приклейка ковра; 6 - свободно уложенный ковер; 7 - разделительный слой; 8 и 9 - пригруз из гравия или бетонных плиток (монолитный цементно-песчаный раствор, асфальтобетон); 10 - механически закрепленный ковер; 11 - крепежный элемент с шайбой; 12 - приклейка (сварка) продольных кромок рулонных материалов; 13 - профнастил; 14 - сборная стяжка

Рисунок Е.1 - Способы укладки кровельного ковра

Е.2 Самым надежным способом крепления кровельного ковра является сплошная приклейка его по всей поверхности плотного (малопористого) основания под кровлю (например, из асфальтобетона, цементно-песчаного раствора или бетона). Однако и в этом случае ветровая нагрузка , Н/м, не должна превышать величины адгезии кровельного ковра к основанию под кровлю и между слоями , Н/м, т.е. должно выполняться условие

. (Е.1)

Если при наклейке кровельного материала на волокнистое основание отрыв происходит по волокнистому материалу (когезионный разрыв), то ветровая нагрузка в этом случае не должна быть больше прочности волокнистого материала на растяжение , Н/м

. (E.2)

Е.3 При точечной или полосовой 25-35%-ной наклейке должны соблюдаться следующие условия:

, т.е. ; (Е.3)

, т.е. . (E.4)

Е.4 При свободной укладке кровельного ковра (с проклейкой швов) с пригрузом, последний выбирают таким, чтобы его вес , Н/м, превышал величину ветровой нагрузки

. (E.5)

Е.5 Расчет шага крепежных элементов в механически закрепленной однослойной кровле.

Рассмотрим карнизный участок покрытия (крыши), над кровельным ковром которого создается отрицательное давление, т.е. подъемная сила (СП 20.13330), приводящая к деформированию ковра. Обозначим ширину полотнищ рулонного материала через , расстояние между крепежными элементами через , а высоту подъема кровельного ковра - через (рисунок Е.2).

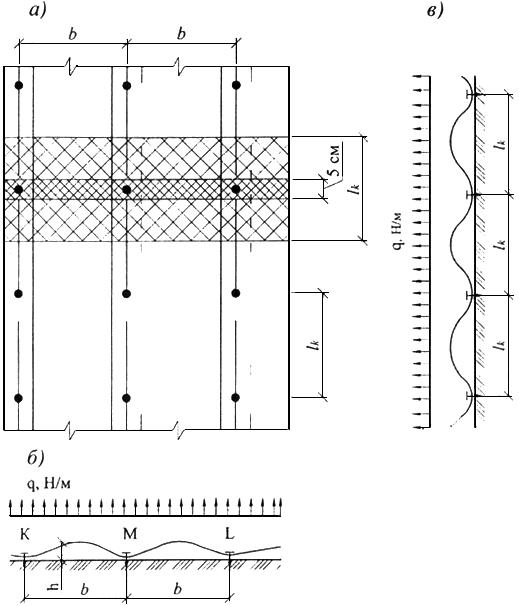

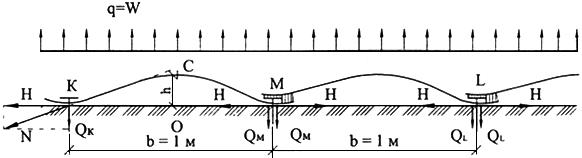

Рисунок Е.2 - План участка кровельного ковра и схема деформирования ковра

Рисунок Е.2 - План участка кровельного ковра (а) и схема деформирования ковра (б и в)

Приняв кровельный ковер в сечении в виде нити шириной 5 см, закрепленной по концам и нагруженной распределенной ветровой нагрузкой (рисунок Е.3), получим, что продольное усилие состоит из распора (горизонтальная составляющая) и поперечной силы (вертикальная составляющая) и равна

. (Е.6)

Рисунок Е.3 - Схема деформирования ковра механически закрепленного ковра

Рисунок Е.3 - Схема деформирования ковра механически закрепленного ковра

Подъемная сила ветра стремится выдернуть крайнее полотнище из-под крепежных элементов в точках и (рисунок Е.3) и соседнее полотнище в точке , а также сдвинуть по приклеенной нахлестке соседнее полотнище в точке . Кроме того, во всех точках крепления полотнищ рулонного материала действует выдергивающая крепежный элемент сила.

Для построения линии подъема нити используется правило построения эпюры моментов для балки. В любом сечении

, (E.7)

где - балочный момент в сечении ;

- ордината кривой равновесия нити в сечении .

Горизонтальную составляющую определяем по формуле

, (Е.8)

где - характеристика нагрузки.

Тогда

; (Е.9)

. (Е.10)

При ширине кровельных рулонных материалов 1 м, , тогда

; (Е.11)

. (E.12)

Высоту подъема кривой равновесия нити можно найти из прямоугольного треугольника КОС (рисунок Е.3), приняв КС=КО+, где КО=0,5 м, а - удлинение рулонного материала при нагревании в летний период, равное 0,01 м, исходя из нормируемого показателя относительного удлинения - 2% (ГОСТ 30547).

Тогда м, а формулы (Е.6) и (Е.11) примут следующий вид:

; (E.13)

. (E.14)

Величина нагрузки, действующей на кровельный ковер и на крепежный элемент на базе (рисунок Е.2) и равной произведению продольного усилия в гибкой полоске (нити) на , должна быть не более прочности ковра (H/5 см), то есть должно выполняться условие , тогда

. (Е.15)

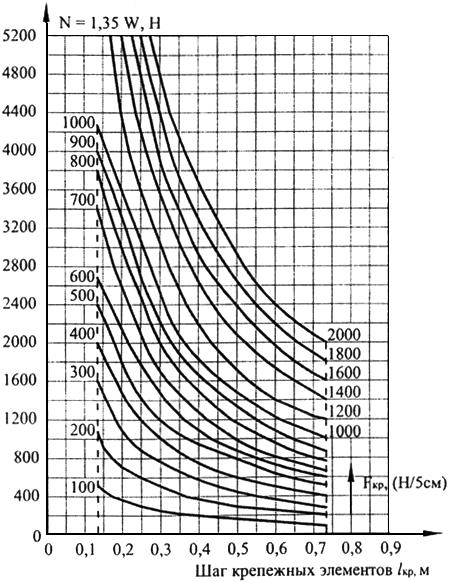

На рисунке Е.4 приведены графики зависимости шага крепежных элементов от величины продольного усилия в материале однослойного кровельного ковра, полученные по формуле (Е.15): зная прочность кровельного материала и ветровую нагрузку в районе строительства, можно определить шаг крепежных элементов.

Рисунок Е.4 - Зависимость шага крепежных элементов от продольного усилия в материале кровельного ковра и его прочности

Рисунок Е.4 - Зависимость шага крепежных элементов от продольного усилия в материале кровельного ковра и его прочности

У крепежного элемента в точке М (рисунок Е.5) при воздействии ветра происходят следующие процессы: усилие с одной стороны сдвигает полоску, как механически закрепленного материала по основанию под кровлю, с другой стороны, тоже сдвигает, но уже как склеенного в нахлестке на ширину 100 мм, а поперечная сила выдергивает крепеж. Поэтому для проверки шага крепежных элементов необходимо знать не только ветровую нагрузку на крепежный элемент и его прочность на выдергивание, но и показатели кровельного рулонного материала при вышеуказанных воздействиях: прочность при закреплении гвоздем , склейки нахлестки и прочность при продольном растяжении .

Рисунок Е.5 - Силы, действующие в точке М

Рисунок Е.5 - Силы, действующие в точке М

По самому слабому показателю можно уточнять расстояние между крепежами либо заменять рулонный материал другими с лучшими показателями. Если по расчету крепеж не выдерживает ветровую нагрузку, его также меняют на другой или уменьшают расстояние между ними.

Е.6 Величина ветровой нагрузки не одинакова на разных участках кровли; это учитывается разными величинами аэродинамического коэффициента , приведенными в СП 20.13330.

Для плоской кровли с парапетом и скатной кровли рекомендуется следующая схема распределения коэффициента (рисунок Е.6):

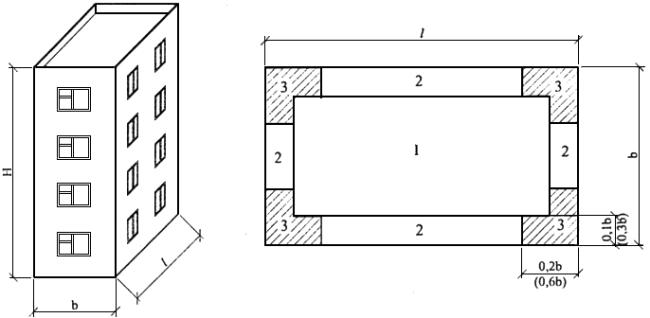

Рисунок Е.6 - Зоны аэродинамического коэффициента на кровле с парапетом

1 - центральная зона (1,0); 2 - краевая зона (2,0) и 3 - угловая зона (2,5) Для кровли с уклоном более 6 ° (11%) для угловой зоны 3,0

Рисунок Е.6 - Зоны аэродинамического коэффициента на кровле с парапетом

- высота здания; - ширина здания; - длина здания

Примечание - Значение без скобок - для здания, у которого ; значения в скобках - для здания, у которого .

Приложение Ж (рекомендуемое). Примеры решения деталей кровли из рулонных и мастичных материалов

Приложение Ж
(рекомендуемое)

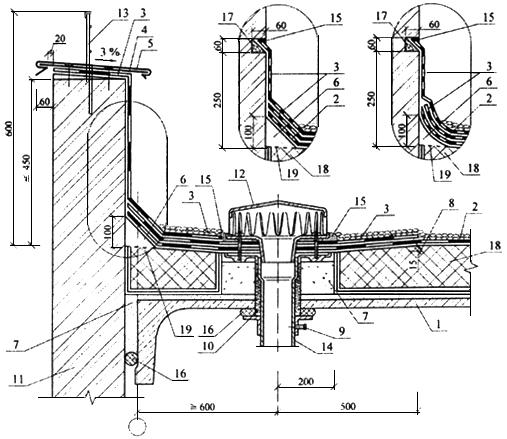

Рисунок Ж 1 - Воронка у примыкания кровли к парапету

1 - железобетонная плита; 2 - основной водоизоляционный ковер из битумных и битумно-полимерных материалов; 3 - дополнительные слои ковра; 4 - костыль (полоса 4x40 мм); 5 - защитный фартук; 6 - бортик из цементно-песчаного раствора; 7 - опора из легкого бетона; 8 - местное понижение воронки; 9 - хомут; 10 - стекловата; 11 - стена; 12 - колпак водоприемной воронки; 13 - ограждение; 14 - патрубок с фланцем; 15 - герметизирующая мастика; 16 - уплотнитель; 17 - деревянный вкладыш; 18 - теплоизоляция; 19 - разделительный слой

Рисунок Ж.1 - Воронка у примыкания кровли к парапету

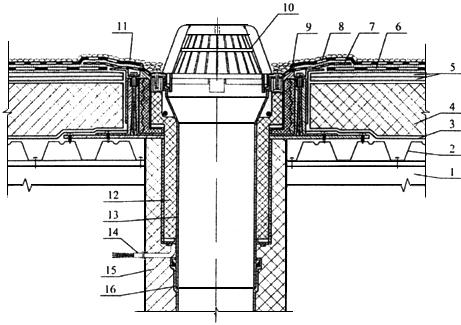

Рисунок Ж.2 - Воронка на покрытии с несущими профилированными листами

1 - прогон;

2 - несущий профилированный настил; 3 - пароизоляция; 4 - теплоизоляция; 5 - сборная стяжка из 2 слоев ЦСП; 6 - дополнительный слой водоизоляционного ковра (усиление ендовы); 7 - фланец воронки из битумно-полимерного материала или ПВХ-пленки; 8 - основной слой водоизоляционного ковра из битумных и битумно-полимерных материалов; 9 - герметизирующая мастика; 10 - листвоулавливающая решетка воронки; 11 - защитный слой; 12 - утепление обогреваемой воронки; 13 - водоприемная воронка; 14 - электрокабель обогрева воронки; 15 - утепление стояка; 16 - водоотводящий стояк

Рисунок Ж.2 - Воронка на покрытии с несущими профилированными листами

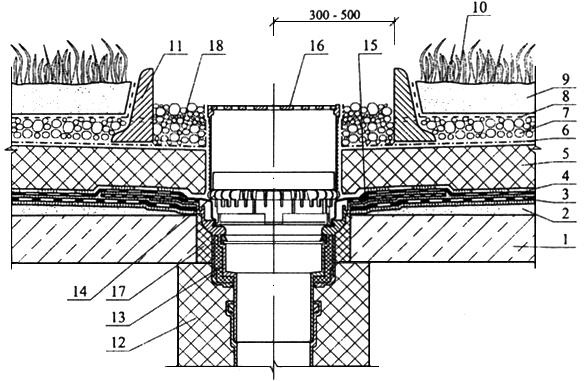

Рисунок Ж.3 - Воронка на инверсионном покрытии

1 - железобетонная плита; 2 - разуклонка из цементно-песчаного раствора; 3 - дополнительный слой водоизоляционного ковра (усиление ендовы); 4 - основной слой водоизоляционного ковра из битумных и битумно-полимерных материалов; 5 - теплоизоляция из экструдированных пенополистирольных плит; 6 - разделительный слой (геотекстиль); 7 - дренажный слой; 8 - фильтрующий слой; 9 - почвенный слой; 10 - растительный слой; 11 - бортовой камень; 12 - утепление стояка; 13 - водосточная воронка с фланцем; 14 - дренажное кольцо воронки; 15 - герметизирующая мастика; 16 - трап воронки; 17 - утепление воронки; 18 - гравийная засыпка вокруг воронки

Рисунок Ж.3 - Воронка на инверсионном покрытии

Рисунок Ж.4 - Деформационный шов

1 - железобетонная плита; 2 - пароизоляция; 3 - теплоизоляция; 4 - цементно-песчаная стяжка; 5 - основной водоизоляционный ковер из битумных и битумно-полимерных материалов; 6 - дополнительный водоизоляционный слой; 7 - защитный слой; 8 - бортик из цементно-песчаного раствора; 9 - стальной компенсатор; 10 - костыль (полоса 4x40 мм); 11 - защитный фартук из оцинкованной кровельной стали; 12 - деревянный брусок антисептированный и антипирированный; 13 - штукатурка; 14 - минеральная вата; 15 - разделительный слой; 16 - полиэтиленовая пленка; 17 - кладка из многощелевого или поризованного кирпича; 18 - лента для деформационного шва; 19 - приклейка по кромкам

Рисунок Ж.4 - Деформационный шов

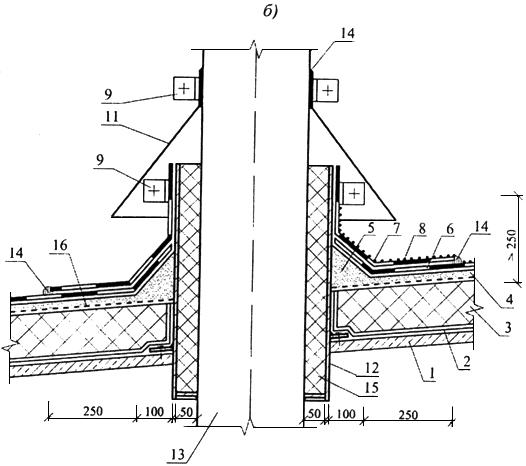

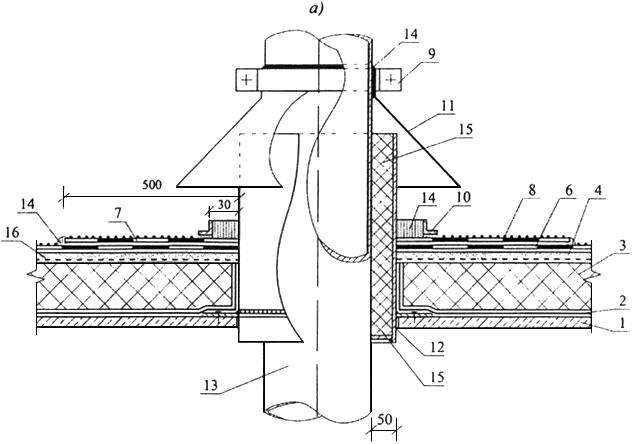

Рисунок Ж.5 - Пропуск трубы через покрытие с традиционной кровлей

а - с герметизацией мастикой; б - с устройством бортиков из раствора; 1 - сборная железобетонная панель; 2 - пароизоляция; 3 - теплоизоляция; 4 - выравнивающая стяжка; 5 - бортик из цементно-песчаного раствора; 6 - основной водоизоляционный ковер из битумных и битумно-полимерных материалов; 7 - дополнительные слои водоизоляционного ковра; 8 - защитный слой (крупнозернистая посыпка); 9 - хомут; 10 - рамка из стального уголка; 11 - зонт из оцинкованной стали; 12 - патрубок с фланцем; 13 - труба; 14 - герметизирующая мастика; 15 - стекловата; 16 - разделительный слой

Рисунок Ж.5 - Пропуск трубы через покрытие с традиционной кровлей

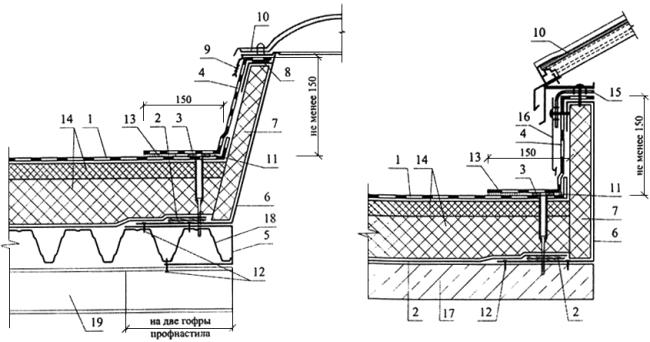

Рисунок Ж.6 - Примыкание кровли к зенитному фонарю

1 - основной слой водоизоляционного ковра из ПВХ- или ТПО-мембраны; 2 - двухсторонняя самоклеющаяся лента для фиксации пароизоляции; 3 - телескопический крепеж; 4 - дополнительный слой водоизоляционного ковра из ПВХ- или ТПО-мембраны; 5 - металлический профиль из оцинкованной стали толщиной 2 мм; 6 - стена зенитного фонаря из стали; 7 - негорючий плитный утеплитель, 8 - уплотнитель; 9 - защитная рама; 10 - купол зенитного фонаря; 11 - дополнительный сварной шов шириной 20 мм; 12 - крепежный элемент; 13 - сварной шов шириной 30 мм; 14 - плитный утеплитель; 15 - ЭПДМ прокладка; 16 - защитный металлический фартук; 17 - несущая железобетонная плита; 18 - несущий профнастил; 19 - прогон

Рисунок Ж.6 - Примыкание кровли к зенитному фонарю

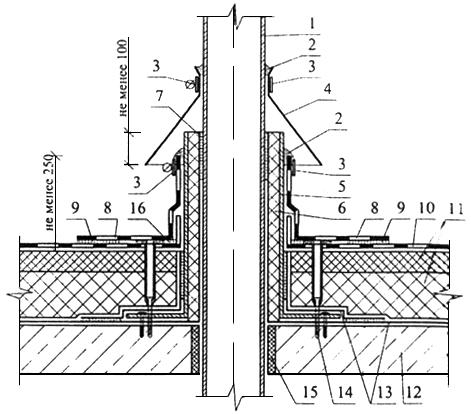

Рисунок Ж.7 - Примыкание кровли к "горячей" трубе

1 - труба;

2 - термостойкий силиконовый герметик; 3 - обжимной хомут; 4 - зонт; 5 - металлическая гильза; 6 - сжимаемый негорючий утеплитель; 7 - двухсторонняя клейкая лента для фиксации пароизоляции; 8 - дополнительный слой водоизоляционного ковра из ПВХ- или ТПО-мембраны; 9 - сварной шов шириной 30 мм; 10 - основной слой водоизоляционного ковра из ПВХ- или ТПО-мембраны; 11 - теплоизоляция; 12 - несущая железобетонная плита; 13 - пароизоляция;14 - телескопический крепеж; 15 - строительная пена; 16 - дополнительный сварной шов шириной 20 мм

Рисунок Ж.7 - Примыкание кровли к "горячей" трубе

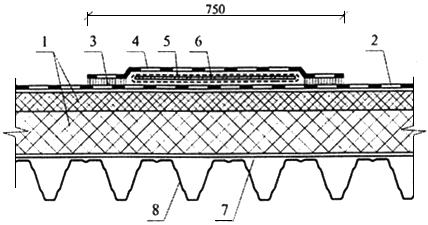

Рисунок Ж.8 - Ходовая дорожка

1 - плитный утеплитель; 2 - основной водоизоляционный ковер из ПВХ- или ТПО-мембраны; 3 - сварной шов шириной 30 мм; 4 - дополнительный слой водоизоляционного ковра из ПВХ или ТПО-мембраны; 5 - защитный слой из геотекстиля плотностью не менее 350 г/м; 6 - влагостойкая антисептированная фанера толщиной 12 мм; 7 - пароизоляция; 8 - несущий профнастил

Рисунок Ж.8 - Ходовая дорожка

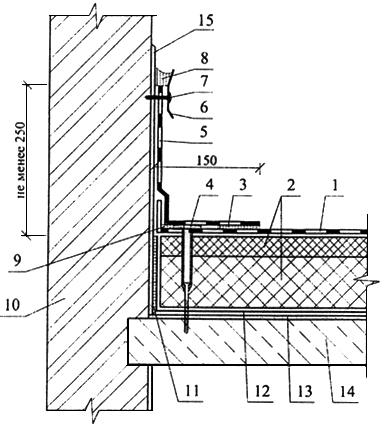

Рисунок Ж.9 - Примыкание кровли к стене

1 - основной слой водоизоляционного ковра из ПВХ- или ТПО-мембраны; 2 - теплоизоляция; 3 - сварной шов шириной 30 мм; 4 - телескопический крепеж; 5 - дополнительный слой водоизоляционного ковра из ПВХ- или ТПО-мембраны; 6 - металлическая прижимная рейка; 7 - крепежный элемент; 8 - герметик; 9 - дополнительный сварной шов шириной 20 мм; 10 - несущая стена; 11 - двухсторонняя самоклеющаяся лента для фиксации пароизоляции; 12 - пароизоляция; 13 - выравнивающая затирка из цементно-песчаного раствора; 14 - несущая железобетонная плита; 15 - штукатурный слой

Рисунок Ж.9 - Примыкание кровли к стене

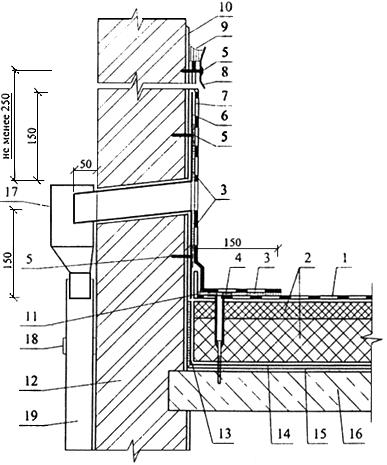

Рисунок Ж.10 - Примыкание кровли к сливу через парапет

1 - основной слой водоизоляционного ковра из ПВХ- или ТПО-мембраны; 2 - сварной шов шириной 30 мм; 3 - дополнительный сварной шов шириной 20 мм; 4 -крепежный элемент; 5 - слив через парапет; 6 - дополнительный слой водоизоляционного ковра из ПВХ- или ТПО-мембраны; 7 - металлическая прижимная рейка; 8 - герметик; 9 - штукатурный слой; 10 - местное понижение у воронки; 11 - теплоизоляция; 12 - несущая железобетонная плита; 13 - выравнивающий слой из цементно-песчаного раствора; 14 - пароизоляция; 15 - телескопический крепеж; 16 - двухсторонняя клейкая лента для фиксации пароизоляции; 17 - наружная стена; 18 - водосборный бак; 19 - хомут; 20 - водосточная труба

Рисунок Ж.10 - Примыкание кровли к сливу через парапет

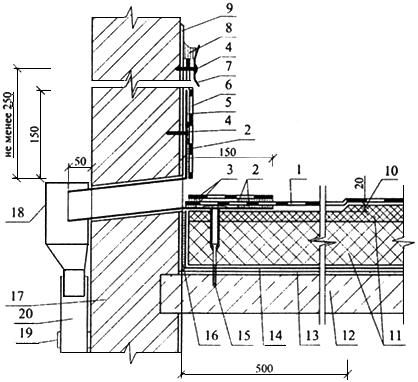

Рисунок Ж.11 - Примыкание кровли к аварийному переливу через парапет

1 - основной слой водоизоляционного ковра из ПВХ- или ТПО-мембраны; 2 - теплоизоляция; 3 - сварной шов шириной 30 мм; 4 - телескопический крепеж; 5 - крепежный элемент; 6 - перелив через парапет; 7 - дополнительный слой водоизоляционного ковра из ПВХ- или ТПО-мембраны; 8 - металлическая прижимная рейка; 9 - герметик; 10 - штукатурный слой; 11 - дополнительный сварной шов шириной 20 мм; 12 - наружный стена; 13 - двухсторонняя клейкая лента для фиксации пароизоляции; 14 - пароизоляция; 15 - выравнивающий слой из цементно-песчаного раствора; 16 - несущая железобетонная плита; 17 - водосборный бак; 18 - хомут; 19 - водосточная труба

Рисунок Ж.11 - Примыкание кровли к аварийному переливу через парапет

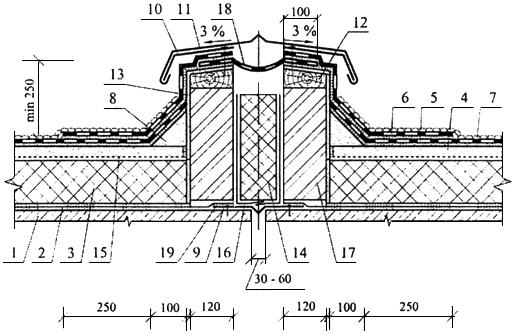

• часть 1
• часть 2
• часть 3
