взрыв, пожар, отравление людей;

длительное нарушение технологического процесса;

нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ и т.п.;

нарушение режима детских учреждений независимо от числа находящихся в них детей.

7.62 Эвакуационное освещение в помещениях или в местах производства работ вне зданий следует предусматривать:

в местах, опасных для прохода людей;

в проходах и на лестницах, служащих для эвакуации людей, при числе эвакуирующихся более 50 чел.;

по основным проходам производственных помещений, в которых работают более 50 чел.;

в лестничных метках жилых маний высотой 6 этажей и более;

в производственных помещениях с постоянно работающими в них людьми, где выход людей из помещения при аварийном отключении нормального освещения связан с опасностью травматизма из-за продолжения работы производственного оборудования;

в помещениях общественных и вспомогательных зданий промышленных предприятий. если в помещениях могут одновременно находиться более 100 чел;

в производственных помещениях без естественного света.

7.63 Освещение безопасности должно создавать на рабочих поверхностях в производственных помещениях и на территориях предприятий, требующих обслуживания при отключении рабочего освещения, наименьшую освещенность в размере 5 % освещенности, нормируемой для рабочего освещения от общего освещения, но не менее 2 лк внутри зданий и не менее 1 лк для территорий предприятий. При этом создавать наименьшую освещенность внутри зданий более 30 лк при разрядных лампах и более 10 лк при лампах накаливания допускается только при наличии соответствующих обоснований.

Эвакуационное освещение должно обеспечивать наименьшую освещенность на полу основных проходов (или на земле) и на ступенях лестниц: в помещениях — 0 ,5 лк, на открытых территориях — 0,2 лк.

Неравномерность эвакуационного освещения (отношение максимальной освещенности к минимальной) по оси эвакуационных проходов должна быть не более 40 : 1.

Светильники освещения безопасности в помещениях могут использоваться для эвакуационного освещения.

7.64 Для аварийного освещения (освещения безопасности и эвакуационного) следует применять:

а) лампы накаливания;

б) люминесцентные лампы — в помещениях с минимальной температурой воздуха не менее 5° С и при условии питания ламп во всех режимах напряжением не ниже 90 % номинального;

в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения питающего напряжения, так и в холодном состоянии.

7.65 В общественных и вспомогательных зданиях предприятий выходы из помещений, где могут находиться одновременно более 100 чел., а также выходы из производственных помещений без естественного света, где могут находиться одновременно более 50 чел. или имеющих площадь более 150 м² , должны быть отмечены указателями.

Указатели выходов могут быть световыми, со встроенными в них источниками света, присоединяемыми к сети аварийного освещения, и не световыми (без источников света) при условии, что обозначение выхода (надпись, знак и т.п.) освещается светильниками аварийного освещения.

При этом указатели должны устанавливаться на расстоянии не более 25 м друг от друга, а также в местах поворота коридора. Дополнительно должны быть отмечены указателями выходы из коридоров и рекреаций. примыкающих к помещениям, перечисленным выше.

7.66 Осветительные приборы аварийного освещения (освещения безопасности, эвакуационного) допускается предусматривать горящими. включаемыми одновременно с основными осветительными приборами нормального освещения и не горящими, автоматически включаемыми при прекращении питания нормального освещения.

7.67 Охранное освещение (при отсутствии специальных технических средств охраны) должно предусматриваться вдоль границ территорий, охраняемых в ночное время. Освещенность должна быть не менее 0,5 лк на уровне земли в горизонтальной плоскости или на уровне 0,5 м от земли на одной стороне вертикальной плоскости, перпендикулярной к линии границы.

При использовании для охраны специальных технических средств освещенность следует принимать по заданию на проектирование охранного освещения.

Для охранного освещения могут использоваться любые источники света, за исключением случаев, когда охранное освещение нормально не горит и автоматически включается от действия охранной сигнализации или других технических средств. В таких случаях должны применяться лампы накаливания.

7.68 Область применения, величины освещенности, равномерность и требования к качеству для дежурного освещения не нормируются.

ПРИЛОЖЕНИЕ А

(обязательное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Боковое естественное освещение  — естественное освещение помещения через световые проемы в наружных стенах.

Верхнее естественное освещение  — естественное освещение помещения через фонари. световые проемы в стенах в местах перепада высот здания.

Геометрический коэффициент естественной освещенности  — отношение естественной освещенности, создаваемой в рассматриваемой точке заданной плоскости внутри помещения светом, прошедшим через незаполненный световой проем и исходящим непосредственно от равномерно яркого неба к одновременному значению наружной горизонтальной освещенности под открытым полностью небосводом, при этом участие прямого солнечного света в создании той или другой освещенности исключается, выражается в процентах.

Дежурное освещение — освещение в нерабочее время.

Естественное освещение  — освещение помещений светом неба (прямым или отраженным), проникающим через световые проемы в наружных ограждающих конструкциях.

Индекс цветопередачи  — мера соответствия зрительных восприятий цветного объекта, освещенного исследуемым и стандартным источниками света при определенных условиях наблюдения.

Комбинированное освещение  — освещение, при котором к общему освещению добавляется местное.

Комбинированное естественное освещение  — сочетание верхнего и бокового естественного освещения.

Контраст объекта различения с фоном К определяется отношением абсолютной величины разности между яркостью объекта и фона к яркости фона.

Контраст объекта различения с фоном считается:

большим — при К более 0,5 (объект и фон резко отличаются по яркости);

средним — при К от 0,2 до 0 ,5 (объект и фон заметно отличаются по яркости);

малым — при К менее 0 ,2 (объект и фон мало отличаются по яркости).

Коэффициент естественной освещенности (КЕО)  — отношение естественной освещенности. создаваемой в некоторой точке заданной плоскости внутри помещения светом неба (непосредственным или после отражений), к одновременному значению наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода; выражается в процентах.

Коэффициент запаса К _з  — расчетный коэффициент, учитывающий снижение КЕО и освещенности в процессе эксплуатации вследствие загрязнения и старения светопрозрачных заполнений в световых проемах, источников света (ламп) и светильников, а также снижение отражающих свойств поверхностей помещения.

Коэффициент пульсации освещенности К _п , % — критерий оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока газоразрядных ламп при питании их переменным током, выражающийся формулой

где Е _макс и Е _мин  — соответственно максимальное и минимальное значения освещенности за период ее колебания, лк; Е _ср  — среднее значение освещенности за этот же период, лк.

Коэффициент светового климата т — коэффициент, учитывающий особенности светового климата.

Красное отношение  — выраженное в про центах отношение красного светового потока к общему световому потоку источника света:

где j ( l ) — спектральная плотность потока;

V ( l ) — относительная спектральная чувствительность глаза человека.

Местное освещение  — освещение, дополнительное к общему, создаваемое светильниками, концентрирующими световой поток непосредственно на рабочих местах.

Неравномерность естественного освещения — отношение среднего значения к наименьшему значению КЕО в пределах характерного разреза помещения.

Облачное небо МКО (по определению Международной комиссии по освещению — МКО) — небо, полностью закрытое облаками и удовлетворяющее условию, при котором отношение его яркости на высоте над горизонтом к яркости в зените равно (1+2 sin )/3.

Объект различения  — рассматриваемый предмет, отдельная его часть или дефект, которые требуется различать в процессе работы.

Площадь окон S _o  — суммарная площадь световых проемов (в свету), находящихся в наружных стенах освещаемого помещения, м ² /

Площадь фонарей S _ф  — суммарная площадь световых проемов (в свету) всех фонарей, находящихся в покрытии над освещаемым помещением или пролетом, м² .

Общее освещение  — освещение, при котором светильники размешаются в верхней зоне помещения равномерно (общее равномерное освещение) или применительно к расположению оборудования (общее локализованное освещение).

Освещение безопасности  — освещение для продолжения работы при аварийном отключении рабочего освещения.

Относительная площадь световых проемов S _ф / S _п ; S _о / S _п  — отношение площади фонарей или окон к освещаемой плошали пола помещения: выражается в процентах.

Отраженная блескость  — характеристика отражения светового потока от рабочей поверхности в направлении глаз работающего, определяющая снижение видимости вследствие чрезмерного увеличения яркости рабочей поверхности и вуалирующего действия, снижающего контраст между объектом и фоном.

Показатель дискомфорта М  — критерий оценки дискомфортной блескости, вызывающей неприятные ощущения при неравномерном распределении яркостей в поле зрения, выражающийся формулой

где L _c  — яркость блеского источника, кд/м ² ;

w  — угловой размер блеского источника, стер ;

 — индекс позиции блеского источника относительно линии зрения ;

L _ад  — яркость адаптации, кд/м² .

При проектировании показатель дискомфорта рассчитывается инженерным методом.

Показатель ослепленности Р  — критерий оценки слепящего действия осветительной установки, определяемый выражением

Р = ( S - 1) 1000,

где S  — коэффициент ослепленности, равный отношению пороговых разностей яркости при наличии и отсутствии слепящих источников в поле зрения.

Полуцилиндрическая освещенность  — характеристика насыщенности светом пространства и тенеобразующего эффекта освещения для наблюдателя, движущегося по улице параллельно ее оси. Определяется как средняя плотность светового потока на поверхности вертикально расположенного на продольной линии улицы на высоте 1,5 м полуцилиндра, радиус и высота которого стремятся к нулю. Расчет полуцилиндрической освещенности производится инженерным методом.

Рабочая поверхность  — поверхность, на которой производится работа и нормируется или измеряется освещенность.

Рабочее освещение  — освещение, обеспечивающее нормируемые осветительные условия (освещенность, качество освещения) в помещениях и в местах производства работ вне зданий.

Расчетное значение КЕО е _р  — значение, полученное расчетным путем при проектировании естественного или совмещенного освещения помещений; выражается в процентах и определяется:

а) при боковом освещении по формуле

б) при верхнем освещении по формуле

в) при комбинированном (верхнем и боковом) освещении по формуле

где  — значение КЕО в расчетных точках при боковом освещении, создаваемое прямым светом участков неба, видимых через световые проемы (с учетом распределения яркости по облачному небу МКО);

 — коэффициент ориентации световых проемов, учитывающий ресурсы естественного света по кругу горизонта;

 — геометрический КЕО участка фасада противостоящего мания, видимого из расчетной точки через световой проем;

 — средняя относительная яркость фасадов противостоящих зданий;

 — коэффициент ориентации фасада здания, учитывающий зависимость его яркости от ориентации по сторонам горизонта;

 — коэффициент, учитывающий изменение внутренней отраженной составляющей КЕО в помещении при наличии противостоящих зданий;

 — коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя при открытом горизонте (отсутствии противостоящих зданий);

 — значение КЕО в расчетных точках при верхнем освещении, создаваемом прямым светом неба (с учетом распределения яркости по облачному небу МКО);

 — значение КЕО в расчетных точках при верхнем освещении, создаваемом светом, отраженным от внутренних поверхностей помещения;

 — общий коэффициент светопропускания и коэффициент запаса заполнения светового проема;

 — суммарное значение КЕО в расчетных точках при боковом и верхнем освещении.

Световой климат  — совокупность условий естественного освещения в той или иной местности (освещенность и количество освещения на горизонтальной и различно ориентированных по сторонам горизонта вертикальных поверхностях, создаваемых рассеянным светом неба и прямым светом солнца, продолжительность солнечного сияния и альбедо подстилающей поверхности) за период более десяти лет.

Селитебная зона  — территория, предназначенная для размещения жилищного фонда, общественных зданий и сооружений, в том числе научно-исследовательских институтов и их комплексов, а также отдельных коммунальных и промышленных объектов, не требующих устройства санитарно-защитных зон; для устройства путей внутригородского сообщения, улиц, площадей, парков, садов, бульваров и других мест общего пользования.

Совмещенное освещение — освещение, при котором недостаточное по нормам естественное освещение дополняется искусственным.

Средняя освещенность улиц, дорог и площадей — освещенность, средневзвешенная по площади.

Средняя яркость дорожной поверхности  — средневзвешенная по площади яркость сухих дорожных покрытий в направлении глаз наблюдателя, находящегося на оси движения транспорта.

Стробоскопический эффект  — явление искажения зрительного восприятия вращающихся, движущихся или сменяющихся объектов в мелькающем свете, возникающее при совпадении кратности частотных характеристик движения объектов и изменения светового потока во времени в осветительных установках. выполненных газоразрядными источниками света, питаемыми переменным током.

Условная рабочая поверхность  — условно принятая горизонтальная поверхность, расположенная на высоте 0,8 м от пола.

Фон  — поверхность, прилегающая непосредственно к объекту различения, на которой он рассматривается.

Фон считается:

светлым — при коэффициенте отражения поверхности более 0,4 ;

средним — то же, от 0,2 до 0 ,4 ;

темным — то же, менее 0 ,2.

Характерный разрез помещения  — поперечный разрез посередине помещения, плоскость которого перпендикулярна к плоскости остекления световых проемов (при боковом освещении) или к продольной оси пролетов помещения. В характерный разрез помещения должны попадать участки с наибольшим количеством рабочих мест, а также точки рабочей зоны. наиболее удаленные от световых проемов.

Цветовая температура, Т _с  — температура излучателя Планка (черного тела), при которой его излучение имеет ту же цветность, что и излучение рассматриваемого объекта, °К.

Цветопередача — общее понятие, характеризующее влияние спектрального состава источника света на зрительное восприятие цветных объектов, сознательно или бессознательно сравниваемое с восприятием тех же объектов, освещенных стандартным источником света.

Цилиндрическая освещенность Е _ц  — характеристика насыщенности помещения светом. Определяется как средняя плотность светового потока на поверхности вертикально расположенного в помещении цилиндра, радиус и высота которого стремятся к нулю. Расчет цилиндрической освещенности производится инженерным методом.

Эвакуационное освещение  — освещение для эвакуации людей из помещения при аварийном отключении нормального освещения.

Эквивалентный размер объекта различения  — размер равнояркого круга на равноярком фоне, имеющего такой же пороговый контраст, что и объект различения при данной яркости фона.

ПРИЛОЖЕНИЕ Б

(обязательное)

ОПРЕДЕЛЕНИЕ РАЗРЯДА РАБОТ

ПРИ РАССТОЯНИИ ОТ ОБЪЕКТА РАЗЛИЧЕНИЯ

ДО ГЛАЗ РАБОТАЮЩЕГО БОЛЕЕ 0,5 м

При расстоянии от объекта различения до глаз работающего более 0,5 м разряд работ по таблице следует устанавливать с учетом углового размера объекта различения, определяемого отношением минимального размера объекта различения d к расстоянию от этого объекта до глаз работающего l .

ПРИЛОЖЕНИЕ В

(обязательное)

ОПРЕДЕЛЕНИЕ ЭКВИВАЛЕНТНОГО РАЗМЕРА

ПРОТЯЖЕННЫХ ОБЪЕКТОВ РАЗЛИЧЕНИЯ

Для протяженных объектов различения, имеющих длину а > 2 b, где b  — ширина объекта, разряд зрительных работ определяется по эквивалентному размеру объекта. В остальных случаях разряд зрительных работ определяется по минимальному размеру объекта различения.

При расстояниях от глаза до объекта, меньших 500 мм, эквивалентный размер определяется по номограмме, приведенной на рис. 1.

При расстояниях от глаза до объекта, больших 500 мм, эквивалентный размер определяется по номограмме, приведенной на рис. 2.

Преобразование линейных размеров объекта различения (в миллиметрах) в угловые (в угловых минутах) при использовании номограммы, приведенной на рис. 2, осуществляется по формуле

a = 60 arctg (x /l ), (1)

где х — размер объекта, мм;

l — расстояние от глаз до объекта, мм.

Преобразование полученного по номограмме эквивалентного размера из угловых размеров (угловых минут) в линейные (миллиметры) осуществляется по формуле

х = l tg ( a /60) , (2)

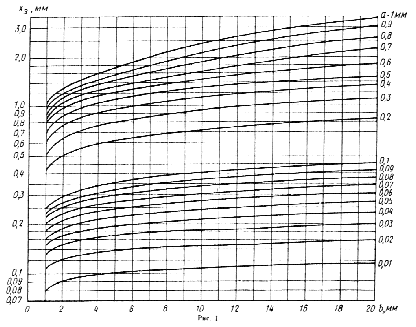

Номограмма для определения эквивалентного размера

протяженных объектов различения

при расстояниях от глаза до объекта до 500 мм

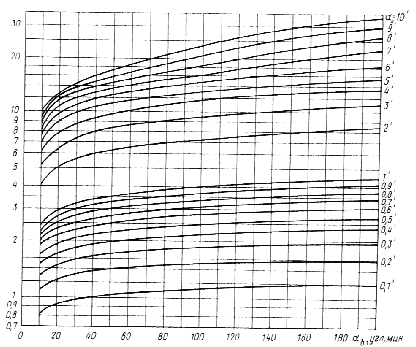

Номограмма для определения эквивалентного размера

протяженных объектов различения

при расстояниях от глаза до объекта более 500 мм

ПРИЛОЖЕНИЕ Г

(обязательное)

Таблица 1

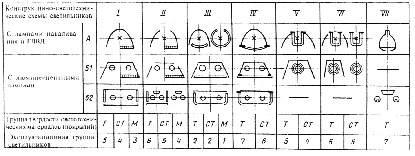

Эксплуатационные группы светильников

Таблица 2

ПРИЛОЖЕНИЕ Д

(обязательное)

ГРУППЫ АДМИНИСТРАТИВНЫХ РАЙОНОВ

ПО РЕСУРСАМ СВЕТОВОГО КЛИМАТА

ПРИЛОЖЕНИЕ Е

(рекомендуемое)

РЕКОМЕНДУЕМЫЕ ИСТОЧНИКИ СВЕТА ДЛЯ ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ

Таблица 1

Рекомендуемые источники света при системе общего освещения

Таблица 2

Рекомендуемые источники света при системе комбинированного освещения

ПРИЛОЖЕНИЕ Ж

(рекомендуемое)

РЕКОМЕНДУЕМЫЕ ИСТОЧНИКИ СВЕТА ДЛЯ ОБЩЕГО ОСВЕЩЕНИЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
