ГОСТ 26919-86

Плиты подоконные железобетонные для жилых, общественных и вспомогательных зданий. Технические условия).

ГОСТ 26919-86


УДК 691.32.022.63-41:006.354 Группа Ж33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ПЛИТЫ ПОДОКОННЫЕ ЖЕЛЕЗОБЕТОННЫЕ

ДЛЯ ЖИЛЫХ, ОБЩЕСТВЕННЫХ И ВСПОМОГАТЕЛЬНЫХ ЗДАНИЙ


Технические условия


Reinforced concrete window boards for resideutial,

civil and auxiliary buildings. Specifications


ОКП 58 9420

Дата введения 1987-07-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР


ИСПОЛНИТЕЛИ


Э.Л. Шахова (руководитель темы); В.Н. Греков; Н.П. Каляпкина; А.А. Тучнин, канд. техн. наук; В.И. Деньщиков


2. ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР


Зам. председателя М.П. Коханенко


3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 6 июня 1986 года № 77


ВЗАМЕН ГОСТ 6785-80 в части плит для жилых, общественных и вспомогательных зданий



Настоящий стандарт распространяется на подоконные железобетонные плиты (далее плиты), изготовляемые из тяжелого и плотного силикатного бетонов и предназначенные для применения в жилых и общественных зданиях, а также в вспомогательных зданиях и помещениях промышленных и сельскохозяйственных предприятий.

Допускается применять плиты в условиях воздействия агрессивной среды при соблюдении дополнительных требований, установленных проектной документацией в соответствии с требованиями СНиП 2.03.11-85 и СН 165-76 и указанных в заказе на изготовление плит.



1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ


1.1. Плиты в зависимости от отделки верхних лицевых поверхностей подразделяют на три типа:

ПОШ - с шлифованной мозаичной поверхностью;

ПОГ - с глянцевой поверхностью;

ПОО - с гладкой поверхностью, предназначенной под окраску.

1.2. Форма и размеры плит, а также их показатели материалоемкости должны соответствовать указанным на черт. 1 и в табл. 1.




Подоконные плиты для жилых, общественных и

вспомогательных зданий

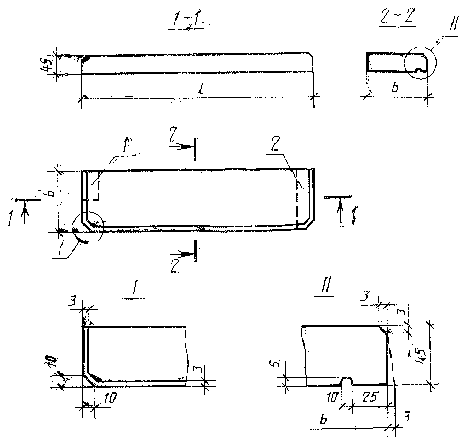

1 - вырез; 2 - срез торца; 3 - технологический уклон не более 3 мм.

Черт. 1


1.3. В случаях, предусмотренных проектной документацией, плиты могут иметь: лицевой профиль, отличающийся от указанного на черт. 1 (с валиком, без капельника, с закругленными углами);

вырезы в углах и срезы торцов.

1.4. Плиты длиной до 1450 мм включительно предусмотрены для опирания на стену (с заведением в паз коробки оконного блока) при вылете свободной консоли не более, мм:

100 - для плит шириной до 200 мм;

150 - для плит шириной более 200 мм.

Плиты длиной 1600 мм и более предусмотрены для опирания на стену и металлические кронштейны с приваркой к ним закладных изделий, расположенных в середине длины плиты или по торцам и в середине длины плиты (при ленточном остеклении).

1.5. Плиты, при необходимости, изготовляют в двух вариантах исполнения: правом и левом - с вырезом в углу (срезом торца), расположенным соответственно на правом или левом торце плиты.

1.6. Конструкции плит, а также арматурных и закладных изделий к ним приведены в обязательном приложении.

1.7. Плиты следует обозначать марками в соответствии с требованиями ГОСТ 23009-78.

Марка плит состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит обозначение типа плиты и ее габаритные размеры. Длину плиты указывают в дециметрах (значение которой округляют до целого числа), ширину - в сантиметрах.

Во второй группе для плит, изготовляемых из плотного силикатного бетона, указывают вид бетона, обозначаемый прописной буквой "С".

В третьей группе (или во второй группе марки плит, изготовляемых из тяжелого бетона) указывают:

наличие в плите закладных изделий, обозначаемых арабскими цифрами: 1 - для плит с закладными изделиями, расположенными в середине длины плиты; 2 - для плит с закладными изделиями, расположенными по торцам и в середине длины плиты;

наличие в плите вырезов в углах или срезов торцов, обозначаемых строчными буквами;

левый вариант исполнения плиты, обозначаемый строчной буквой "л";

дополнительные характеристики плит, применяемых в условиях воздействия агрессивных сред, - проницаемость бетона, обозначаемую прописными буквами: "Н" - нормальная, "П" - пониженная и "О" - особо низкая проницаемость.

Пример условного обозначения (марки) плиты типа ПОШ, длиной 1300 мм, шириной 150 мм, из тяжелого бетона:

ПОШ13.15

То же, плиты типа ПОГ, длиной 1600 мм, шириной 250 мм, из тяжелого бетона, с закладным изделием в середине длины плиты:

ПОГ16.25-1

То же, плиты типа ПОО, длиной 2200 мм, шириной 350 мм, в правом варианте исполнения, из плотного силикатного бетона, с закладными изделиями по торцам и в середине длины плиты:

ПОО22.35-С-2

Таблица 1


Код ОКП

Марка плиты

Основные размеры плиты, мм

Расход материалов

Масса плиты (справочная), кг



l

b

Бетон, куб.м

Сталь, кг


58 9421 1032

ПОШ7.15






58 9421 1097

ПОГ7.15





12

58 9421 1162

ПОО7.15

700


0,005

0,17


58 9424 0192

ПОШ7.15-C






58 9424 0257

ПОГ7.15-C





9

58 9424 0322

ПОО7.15-C






58 9421 1034

ПОШ10.15






58 9421 1099

ПОГ10.15





17

58 9421 1164

ПОО10.15

1000


0,007

0,36


58 9424 0194

ПОШ10.15-C






58 9424 0259

ПОГ10.15-C





13

58 9424 0324

ПОО10.15-C






58 9421 1035

ПОШ13.15






58 9421 1100

ПОГ13.15





22

58 9421 1165

ПОО13.15

1300


0,009

0,48


58 9424 0195

ПОШ13.15-C






58 9424 0260

ПОГ13.15-C





17

58 9424 0325

ПОО13.15-C






58 9421 1036

ПОШ15.15






58 9421 1101

ПОГ15.15





24

58 9421 1166

ПОО15.15

1450


0,010

0,74


58 9424 0196

ПОШ15.15-C






58 9424 0261

ПОГ15.15-C





19

58 9424 0326

ПОО15.15-C


150




58 9421 1057

ПОШ16.15-1






58 9421 1122

ПОГ16.15-1





27

58 9421 1187

ПОО16.15-1

1600


0,011

0,70


58 9424 0217

ПОШ16.15-C-1






58 9424 0282

ПОГ16.15-C-1





21

58 9424 0347

ПОО16.15-C-1






58 9421 1058

ПОШ19.15-1






58 9421 1123

ПОГ19.15-1





32

58 9421 1188

ПОО19.15-1

1900


0,013

0,75


58 9424 0218

ПОШ19.15-C-1






58 9424 0283

ПОГ19.15-C-1





24

58 9424 0348

ПОО19.15-C-1






58 9421 1059

ПОШ22.15-1






58 9421 1124

ПОГ22.15-1





37

58 9421 1189

ПОО22.15-1

2200


0,015

0,81


58 9424 0219

ПОШ22.15-C-1






58 9424 0284

ПОГ22.15-C-1





28

58 9424 0349

ПОО22.15-C-1






58 9421 1060

ПОШ25.15-1






58 9421 1125

ПОГ25.15-1





42

58 9421 1190

ПОО25.15-1

2500


0,017

1,00


58 9424 0220

ПОШ25.15-C-1






58 9424 0285

ПОГ25.15-C-1





32

58 9424 0350

ПОО25.15-C-1






58 9421 1061

ПОШ28.15-1






58 9421 1126

ПОГ28.15-1





47

58 9421 1191

ПОО28.15-1

2800


0,019

1,07


58 9424 0221

ПОШ28.15-C-1






58 9424 0286

ПОГ28.15-C-1





36

58 9424 0351

ПОО28.15-C-1






58 9421 1037

ПОШ7.20






58 9421 1102

ПОГ7.20





16

58 9421 1167

ПОО7.20

700


0,006

0,17


58 9424 0197

ПОШ7.20-C






58 9424 0262

ПОГ7.20-C





11

58 9424 0327

ПОО7.20-C






58 9421 1039

ПОШ10.20






58 9421 1104

ПОГ10.20





23

58 9421 1169

ПОО10.20

1000


0,009

0,36


58 9424 0199

ПОШ10.20-C






58 9424 0264

ПОГ10.20-C





17

58 9424 0329

ПОО10.20-C






58 9421 1040

ПОШ13.20






58 9421 1105

ПОГ13.20





29

58 9421 1170

ПОО13.20

1300


0,012

0,49


58 9424 0200

ПОШ13.20-C






58 9424 0265

ПОГ13.20-C





23

58 9424 0330

ПОО13.20-C






58 9421 1041

ПОШ15.20






58 9421 1106

ПОГ15.20





33

58 9421 1171

ПОО15.20

1450


0,013

0,76


58 9424 0201

ПОШ15.20-C






58 9424 0266

ПОГ15.20-C





25

58 9424 0331

ПОО15.20-C






58 9421 1062

ПОШ16.20-1






58 9421 1127

ПОГ16.20-1





36

58 9421 1192

ПОО16.20-1

1600

200

0,014

0,72


58 9424 0222

ПОШ16.20-C-1






58 9424 0287

ПОГ16.20-C-1





26

58 9424 0352

ПОО16.20-C-1






58 9421 1062

ПОШ19.20-1






58 9421 1128

ПОГ19.20-1





43

58 9421 1193

ПОО19.20-1

1900


0,017

0,78


58 9424 0223

ПОШ19.20-C-1






58 9424 0288

ПОГ19.20-C-1





32

58 9424 0353

ПОО19.20-C-1






58 9421 1064

ПОШ22.20-1






58 9421 1129

ПОГ22.20-1





50

58 9421 1194

ПОО22.20-1

2200


0,020

0,94


58 9424 0224

ПОШ22.20-C-1






58 9424 0289

ПОГ22.20-C-1





38

58 9424 0354

ПОО22.20-C-1






58 9421 1065

ПОШ25.20-1






58 9421 1130

ПОГ25.20-1





56

58 9421 1195

ПОО25.20-1

2500


0,023

1,02


58 9424 0225

ПОШ25.20-C-1






58 9424 0290

ПОГ25.20-C-1





44

58 9424 0355

ПОО25.20-C-1






58 9421 1066

ПОШ28.20-1






58 9421 1131

ПОГ28.20-1





63

58 9421 1196

ПОО28.20-1

2800


0,025

1,43


58 9424 0226

ПОШ28.20-C-1






58 9424 0291

ПОГ28.20-C-1





48

58 9424 0356

ПОО28.20-C-1






58 9421 1042

ПОШ7.25






58 9421 1107

ПОГ7.25





20

58 9421 1172

ПОО7.25

700


0,008

0,18


58 9424 0202

ПОШ7.25-C






58 9424 0267

ПОГ7.25-C





15

58 9424 0332

ПОО7.25-C






58 9421 1044

ПОШ10.25






58 9421 1109

ПОГ10.25





28

58 9421 1174

ПОО10.25

1000


0,011

0,37


58 9424 0204

ПОШ10.25-C






58 9424 0269

ПОГ10.25-C





21

58 9424 0334

ПОО10.25-C






58 9421 1045

ПОШ13.25






58 9421 1110

ПОГ13.25





37

58 9421 1175

ПОО13.25

1300


0,014

0,51


58 9424 0205

ПОШ13.25-C






58 9424 0270

ПОГ13.25-C





26

58 9424 0335

ПОО13.25-C






58 9421 1046

ПОШ15.25






58 9421 1111

ПОГ15.25





41

58 9421 1176

ПОО15.25

1450

250

0,016

0,77


58 9424 0206

ПОШ15.25-C






58 9424 0271

ПОГ15.25-C





30

58 9424 0336

ПОО15.25-C






58 9421 1067

ПОШ16.25-1






58 9421 1132

ПОГ16.25-1





45

58 9421 1197

ПОО16.25-1

1600


0,018

0,73


58 9424 0227

ПОШ16.25-C-1






58 9424 0292

ПОГ16.25-C-1





34

58 9424 0357

ПОО16.25-C-1






58 9421 1068

ПОШ19.25-1






58 9421 1133

ПОГ19.25-1





53

58 9421 1198

ПОО19.25-1

1900


0,021

0,89


58 9424 0228

ПОШ19.25-C-1






58 9424 0293

ПОГ19.25-C-1





40

58 9424 0358

ПОО19.25-C-1






58 9421 1069

ПОШ22.25-1






58 9421 1134

ПОГ22.25-1





62

58 9421 1199

ПОО22.25-1

2200


0,025

0,97


58 9424 0229

ПОШ22.25-C-1






58 9424 0294

ПОГ22.25-C-1





47

58 9424 0359

ПОО22.25-C-1






58 9421 1070

ПОШ25.25-1






58 9421 1135

ПОГ25.25-1





70

58 9421 1200

ПОО25.25-1

2500


0,028

1,33


58 9424 0230

ПОШ25.25-C-1






58 9424 0295

ПОГ25.25-C-1





53

58 9424 0360

ПОО25.25-C-1






58 9421 1071

ПОШ28.25-1






58 9421 1136

ПОГ28.25-1





79

58 9421 1201

ПОО28.25-1

2800


0,032

1,46


58 9424 0231

ПОШ28.25-C-1






58 9424 0296

ПОГ28.25-C-1





60

58 9424 0361

ПОО28.25-C-1






58 9421 1047

ПОШ7.35






58 9421 1112

ПОГ7.35





28

58 9421 1177

ПОО7.35

700


0,011

0,20


58 9424 0207

ПОШ7.35-C






58 9424 0272

ПОГ7.35-C





20

58 9424 0337

ПОО7.35-C






58 9421 1049

ПОШ10.35






58 9421 1114

ПОГ10.35





39

58 9421 1179

ПОО10.35

1000


0,016

0,33


58 9424 0209

ПОШ10.35-C






58 9424 0274

ПОГ10.35-C





30

58 9424 0339

ПОО10.35-C






58 9421 1050

ПОШ13.35






58 9421 1115

ПОГ13.35





51

58 9421 1180

ПОО13.35

1300


0,020

0,63


58 9424 0210

ПОШ13.35-C






58 9424 0275

ПОГ13.35-C





37

58 9424 0340

ПОО13.35-C






58 9421 1051

ПОШ15.35






58 9421 1116

ПОГ15.35





57

58 9421 1181

ПОО15.35

1450

350

0,023

0,72


58 9424 0211

ПОШ15.35-C






58 9424 0276

ПОГ15.35-C





43

58 9424 0341

ПОО15.35-C






58 9421 1072

ПОШ16.35-1






58 9421 1137

ПОГ16.35-1





63

58 9421 1202

ПОО16.35-1

1600


0,025

0,85


58 9424 0232

ПОШ16.35-C-1






58 9424 0297

ПОГ16.35-C-1





47

58 9424 0362

ПОО16.35-C-1






58 9421 1073

ПОШ19.35-1






58 9421 1138

ПОГ19.35-1





75

58 9421 1203

ПОО19.35-1

1900


0,030

0,93


58 9424 0233

ПОШ19.35-C-1






58 9424 0298

ПОГ19.35-C-1





56

58 9424 0363

ПОО19.35-C-1






58 9421 1074

ПОШ22.35-1






58 9421 1139

ПОГ22.35-1





87

58 9421 1204

ПОО22.35-1

2200


0,035

1,03


58 9424 0234

ПОШ22.35-C-1






58 9424 0299

ПОГ22.35-C-1





65

58 9424 0364

ПОО22.35-C-1






58 9421 1075

ПОШ25.35-1






58 9421 1140

ПОГ25.35-1





98

58 9421 1205

ПОО25.35-1

2500


0,039

1,62


58 9424 0235

ПОШ25.35-C-1






58 9424 0300

ПОГ25.35-C-1





73

58 9424 0365

ПОО25.35-C-1






58 9421 1076

ПОШ28.35-1






58 9421 1141

ПОГ28.35-1





110

58 9421 1206

ПОО28.35-1

2800


0,040

1,77


58 9424 0236

ПОШ28.35-C-1






58 9424 0301

ПОГ28.35-C-1





75

58 9424 0366

ПОО28.35-C-1






58 9421 1052

ПОШ7.45






58 9421 1117

ПОГ7.45





35

58 9421 1182

ПОО7.45

700


0,014

0,21


58 9424 0212

ПОШ7.45-C






58 9424 0277

ПОГ7.45-C





26

58 9424 0342

ПОО7.45-C






58 9421 1054

ПОШ10.45






58 9421 1119

ПОГ10.45





51

58 9421 1184

ПОО10.45

1000


0,020

0,35


58 9424 0214

ПОШ10.45-C






58 9424 0279

ПОГ10.45-C





37

58 9424 0344

ПОО10.45-C






58 9421 1055

ПОШ13.45






58 9421 1120

ПОГ13.45





66

58 9421 1185

ПОО13.45

1300


0,026

0,65


58 9424 0215

ПОШ13.45-C






58 9424 0280

ПОГ13.45-C





48

58 9424 0345

ПОО13.45-C






58 9421 1056

ПОШ15.45






58 9421 1121

ПОГ15.45





73

58 9421 1186

ПОО15.45

1450


0,029

0,75


58 9424 0216

ПОШ15.45-C






58 9424 0281

ПОГ15.45-C





54

58 9424 0346

ПОО15.45-C






58 9421 1077

ПОШ16.45-1






58 9421 1142

ПОГ16.45-1





81

58 9421 1207

ПОО16.45-1

1600

450

0,033

0,96


58 9424 0237

ПОШ16.45-C-1






58 9424 0302

ПОГ16.45-C-1





62

58 9424 0367

ПОО16.45-C-1






58 9421 1078

ПОШ19.45-1






58 9421 1143

ПОГ19.45-1





96

58 9421 1208

ПОО19.45-1

1900


0,039

1,08


58 9424 0238

ПОШ19.45-C-1






58 9424 0303

ПОГ19.45-C-1





73

58 9424 0368

ПОО19.45-C-1






58 9421 1079

ПОШ22.45-1






58 9421 1144

ПОГ22.45-1





113

58 9421 1209

ПОО22.45-1

2200


0,045

1,31


58 9424 0239

ПОШ22.45-C-1






58 9424 0304

ПОГ22.45-C-1





84

58 9424 0369

ПОО22.45-C-1






58 9421 1080

ПОШ25.45-1






58 9421 1145

ПОГ25.45-1





127

58 9421 1210

ПОО25.45-1

2500


0,051

1,68


58 9424 0240

ПОШ25.45-C-1






58 9424 0305

ПОГ25.45-C-1





95

58 9424 0370

ПОО25.45-C-1






58 9421 1081

ПОШ28.45-1






58 9421 1146

ПОГ28.45-1





110

58 9421 1211

ПОО28.45-1

2800


0,057

2,40


58 9424 0241

ПОШ28.45-C-1






58 9424 0306

ПОГ28.45-C-1





107

58 9424 0371

ПОО28.45-C-1






58 9421 1082

ПОШ22.15-2






58 9421 1147

ПОГ22.15-2





37

58 9421 1212

ПОО22.15-2

2200


0,015

1,59


58 9424 0242

ПОШ22.15-C-2






58 9424 0307

ПОГ22.15-C-2





28

58 9424 0372

ПОО22.15-C-2






58 9421 1083

ПОШ25.15-2






58 9421 1148

ПОГ25.15-2





42

58 9421 1213

ПОО25.15-2

2500

150

0,017

1,78


58 9424 0243

ПОШ25.15-C-2






58 9424 0308

ПОГ25.15-C-2





32

58 9424 0373

ПОО25.15-C-2






58 9421 1084

ПОШ28.15-2






58 9421 1149

ПОГ28.15-2





47

58 9421 1214

ПОО28.15-2

2800


0,019

1,85


58 9424 0244

ПОШ28.15-C-2






58 9424 0309

ПОГ28.15-C-2





36

58 9424 0374

ПОО28.15-C-2






58 9421 1085

ПОШ22.20-2






58 9421 1150

ПОГ22.20-2





50

58 9421 1215

ПОО22.20-2

2200


0,020

1,72


58 9424 0245

ПОШ22.20-C-2






58 9424 0310

ПОГ22. 20-C-2





38

58 9424 0375

ПОО22.20-C-2






58 9421 1086

ПОШ25.20-2






58 9421 1151

ПОГ25.20-2





56

58 9421 1216

ПОО25.20-2

2500

200

0,023

1,80


58 9424 0246

ПОШ25.20-C-2






58 9424 0311

ПОГ25.20-C-2





44

58 9424 0376

ПОО25.20-C-2






58 9421 1087

ПОШ28.20-2






58 9421 1152

ПОГ28.20-2





63

58 9421 1217

ПОО28.20-2

2800


0,025

2,21


58 9424 0247

ПОШ28.20-C-2






58 9424 0312

ПОГ28.20-C-2





48

58 9424 0377

ПОО28.20-C-2






58 9421 1088

ПОШ22.25-2






58 9421 1153

ПОГ22.25-2





62

58 9421 1218

ПОО22.25-2

2200


0,025

1,75


58 9424 0248

ПОШ22.25-C-2






58 9424 0313

ПОГ22.25-C-2





47

58 9424 0378

ПОО22.25-C-2






58 9421 1089

ПОШ25.25-2






58 9421 1154

ПОГ25.25-2





70

58 9421 1219

ПОО25.25-2

2500

250

0,028

2,11


58 9424 0249

ПОШ25.25-C-2






58 9424 0314

ПОГ25.25-C-2





53

58 9424 0379

ПОО25.25-C-2






58 9421 1090

ПОШ28.25-2






58 9421 1155

ПОГ28.25-2





79

58 9421 1220

ПОО28.25-2

2800


0,032

2,24


58 9424 0250

ПОШ28.25-C-2






58 9424 0315

ПОГ28.25-C-2





60

58 9424 0380

ПОО28.25-C-2






58 9421 1091

ПОШ22.35-2






58 9421 1156

ПОГ22.35-2





87

58 9421 1221

ПОО22.35-2

2200


0,035

1,91


58 9424 0251

ПОШ22.35-C-2






58 9424 0316

ПОГ22.35-C-2





65

58 9424 0381

ПОО22.35-C-2






58 9421 1092

ПОШ25.35-2






58 9421 1157

ПОГ25.35-2





98

58 9421 1222

ПОО25.35-2

2500

350

0,039

2,40


58 9424 0252

ПОШ25.35-C-2






58 9424 0317

ПОГ25.35-C-2





73

58 9424 0382

ПОО25.35-C-2






58 9421 1093

ПОШ28.35-2






58 9421 1158

ПОГ28.35-2





110

58 9421 1223

ПОО28.35-2

2800


0,040

2,55


58 9424 0253

ПОШ28.35-C-2






58 9424 0318

ПОГ28.35-C-2





75

58 9424 0383

ПОО28.35-C-2






58 9421 1094

ПОШ22.45-2






58 9421 1159

ПОГ22.45-2





113

58 9421 1224

ПОО22.45-2

2200


0,045

2,09


58 9424 0254

ПОШ22.45-C-2






58 9424 0319

ПОГ22.45-C-2





84

58 9424 0384

ПОО22.45-C-2






58 9421 1095

ПОШ25.45-2






58 9421 1160

ПОГ25.45-2





127

58 9421 1225

ПОО25.45-2

2500

450

0,051

2,46


58 9424 0255

ПОШ25.45-C-2






58 9424 0320

ПОГ25.45-C-2





95

58 9424 0385

ПОО25.45-C-2






58 9421 1096

ПОШ28.45-2






58 9421 1161

ПОГ28.45-2





142

58 9421 1226

ПОО28.45-2

2800


0,057

3,18


58 9424 0256

ПОШ28.45-C-2






58 9424 0321

ПОГ28.45-C-2





107

58 9424 0386

ПОО28.45-C-2






подождите, идет загрузка...    подождите, идет загрузка...
Закрыть

Строительный каталог
