ГОСТ 27215-87
ГОСТ 27215-87
УДК 691.328-41:006.354 Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ
ВЫСОТОЙ 400 мм ДЛЯ ПРОИЗВОДСТВЕННЫХ
ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
Технические условия
Reinforced concrete ribbed floor slabs of
400 mm depth for industrial buildings.
Specifications
ОКП 58 4200
Дата введения 1988-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений [ЦНИИпромзданий] Госстроя СССР
Научно-исследовательским институтом бетона и железобетона [НИИЖБ] Госстроя СССР
Научно-исследовательским институтом строительных конструкций [НИИСК] Госстроя СССР
ИСПОЛНИТЕЛИ
В.М. Трахтенгерц (руководитель темы); Г.В. Выжигин, канд.техн.наук; Т.Е. Суровова; О.А. Дорожкина; В.И. Пименова; Г.И. Бердичевский, д-р техн.наук; А.Е. Кузьмичев, канд.техн.наук; В.П. Ковтунов, канд. техн.наук; Н.Н. Светликова
2. ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений [ЦНИИпромзданий] Госстроя СССР
Гл.инженер В.В. Гранев
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 02.03.87 № 41
4. ВЗАМЕН ГОСТ 21506-76 [в части плит высотой 400 мм]
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка
|
Номер пункта, подпункта |
|
ГОСТ 5781-82 |
2.13 |
|
ГОСТ 6727-80 |
2.13 |
|
ГОСТ 8829-85 |
4.1 |
|
ГОСТ 10060-86 |
4.3 |
|
ГОСТ 10180-78 |
4.2 |
|
ГОСТ 10181.0-81 |
4.5 |
|
ГОСТ 10181.3-81 |
4.5 |
|
ГОСТ 10922-75 |
4.7 |
|
ГОСТ 12730.0-78 |
4.4 |
|
ГОСТ 12730.1-78 |
4.6 |
|
ГОСТ 12730.5-84 |
4.4 |
|
ГОСТ 13015-75 |
4.9 |
|
ГОСТ 13015.0-83 |
2.3, 2.20 |
|
ГОСТ 13015.1-81 |
3.1 |
|
ГОСТ 13015.2-81 |
5.1 |
|
ГОСТ 13015.3-81 |
5.2 |
|
ГОСТ 13015.4-84 |
5.3 |
|
ГОСТ 17623-78 |
4.6 |
|
ГОСТ 17624-78 |
4.2 |
|
ГОСТ 17625-83 |
4.10 |
|
ГОСТ 18105-86 |
4.2 |
|
ГОСТ 22362-77 |
4.8 |
|
ГОСТ 22690.0-77 - 22690.4-77 |
4.2 |
|
ГОСТ 22904-78 |
4.10 |
|
ГОСТ 23009-78 |
1.2 |
|
ГОСТ 23858-79 |
4.7 |
|
ГОСТ 25820-83 |
2.8, 2.9 |
|
ГОСТ 26633-85 |
2.9 |
|
СНиП 2.01.01-82 |
Вводная часть |
|
СНиП 2.03.01-84 |
Вводная часть, 2.14 |
|
СНиП 2.03.04-84 |
Вводная часть |
6. Переиздание. Декабрь 1987г.
Настоящий стандарт распространяется на железобетонные ребристые плиты высотой 400 мм, изготовляемые из тяжелого или легкого бетона и предназначенные для перекрытий производственных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6 м.
Плиты изготовляют по рабочим чертежам серий 1.442.1-1, 1.442.1-2 и применяют:
для отапливаемых зданий и сооружений;
для неотапливаемых зданий и сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40°С включ.;
в условиях систематического воздействия технологических температур до 50° С включ.;
при неагрессивной, слабо- и среднеагрессивной степенях воздействия газообразных сред на железобетонные конструкции;
для зданий и сооружений с расчетной сейсмичностью до 9 баллов включ.
Допускается применять плиты в неотапливаемых зданиях и сооружениях и на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40° С, а также в условиях систематического воздействия технологических температур выше 50° С при соблюдении дополнительных требований, установленных проектной документацией конкретного здания или сооружения (согласно СНиП 2.03.01-84, СНиП 2.03.04-84) и указанных в заказе на изготовление плит.
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Плиты в зависимости от способа их опирания на ригели каркаса здания или сооружения подразделяют на два типа:
1П - с опиранием на полки ригелей;
2П - с опиранием на верх ригелей.
Плиты типа 1П предусмотрены восьми типоразмеров (1П1 - 1П8), типа 2П - одного типоразмера (2П1).
1.2. Форма и основные размеры плит должны соответствовать указанным на черт. 1-4 и в табл. 1.
Марки плит и их основные параметры приведены в табл. 2.
Допускается изготовлять плиты типоразмеров 1П1 - 1П6 с вутами в местах сопряжения продольных и торцевых ребер согласно рабочим чертежам на эти плиты.
1.3. Плиты типоразмеров 1П1 - 1П6 и 2П1 изготовляют с напрягаемой продольной арматурой, типоразмеров П17 и 1П8 - с ненапрягаемой продольной арматурой.
1.4. В случаях, предусмотренных проектной документацией конкретного здания или сооружения, плиты могут иметь проемы, отверстия, вырезы в полках, углубления на наружных гранях продольных ребер для устройства бетонных шпонок между смежными плитами, а также дополнительные закладные изделия.
1.5. Буквенно-цифровые группы в марках плит, приведенных в табл. 2, содержат следующие обозначения основных характеристик плит:
первая группа - типоразмер плиты (п. 1.2);
вторая группа - несущая способность плиты, класс арматурной стали (для предварительно напряженных плит), вид бетона (Т - тяжелый бетон, П - легкий бетон);
третья группа - показатель проницаемости бетона (П - пониженная проницаемость) и конструктивные особенности плиты типоразмера 2П1:
1 - для плит с дополнительными закладными изделиями; 2 - для плит с вырезами с двух сторон по 210 мм; 3 - для плит с вырезами с одной стороны 210 мм, с другой - 700 мм.
Пример условного обозначения (марки) плиты типоразмера 1П3, первой по несущей способности, с напрягаемой арматурой класса Ат-VCK, изготовляемой из тяжелого бетона, предназначенной для эксплуатации при слабоагрессивной степени воздействия газообразной среды:
1П3-1АтVСКТ-П
То же, плиты типоразмера 2П1, третьей по несущей способности, с напрягаемой арматурой класса Ат-VI, изготовляемой из легкого бетона,, с дополнительными закладными изделиями у температурного шва или торца:
2П1-3Ат-VIП-1

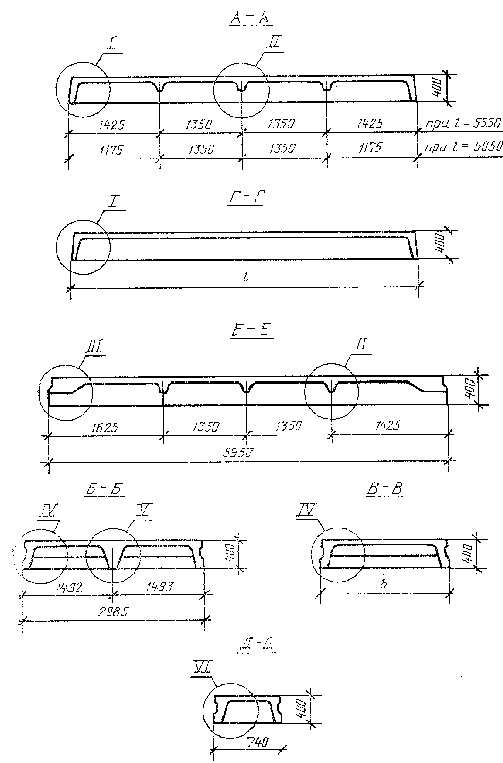

ПЛИТА ТИПА 1П

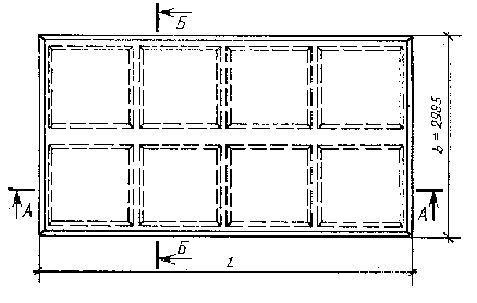

Плиты типоразмеров 1П1 и 1П2

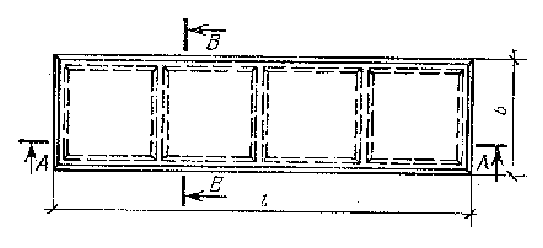

Плиты типоразмеров 1П3-1П6

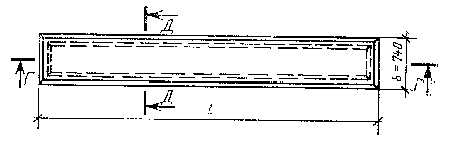

Плиты типоразмеров 1П7 И 1П8
Черт. 1
ПЛИТЫ ТИПА 2П

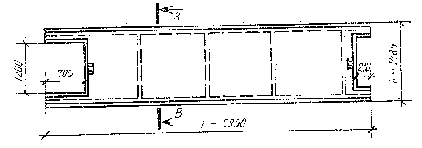

Плиты типоразмера 2П1 рядовые и рядовые у торца или
температурного шва здания или сооружения

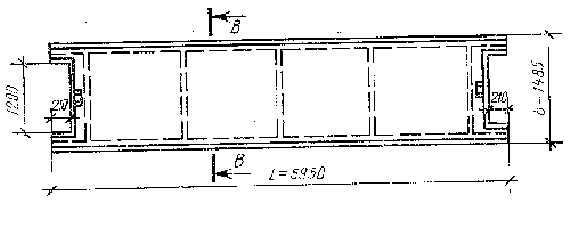

Плиты типоразмера 2П1 межколонные

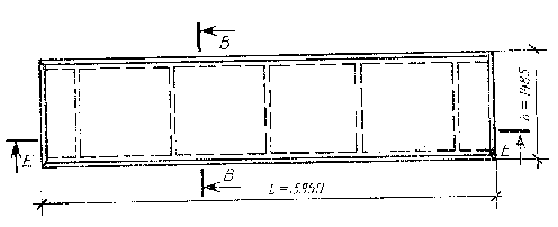

Плиты типоразмера 2П1 межколонные у торца или температурного
шва здания или сооружения
Черт. 2

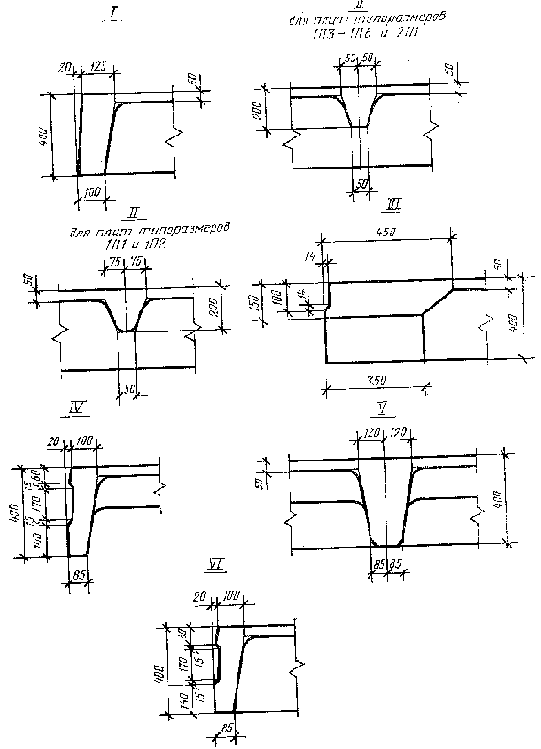

Черт. 3
Черт. 4
Таблица 1
|
Типоразмер |
Размеры плиты, мм |
Масса плиты |
Назначение плиты |
|
|
плиты |
Длина, l |
Ширина, b |
(справоч-ная) |
|
|
1П1 |
|
2985 |
4,73(3,8) |
Рядовые и межколонные; рядовые и межколонные у |
|
1П3 |
5550 |
1485 |
2,20(1,8) |
торца или температурного шва здания или сооружения |
|
1П5 |
|
935 |
1,70(1,4) |
Межколонные |
|
1П7 |
|
740 |
1,50(1,2) |
|
|
1П2 |
|
2985 |
4,35(3,5) |
Рядовые и межколонные у торца или температурного |
|
1П4 |
5050 |
1485 |
2,10(1,7) |
шва здания или сооружения |
|
1П6 |
|
935 |
1,60(1,3) |
Межколонные у торца или температурного шва |
|
1П8 |
|
740 |
1,37(1,1) |
здания или сооружения |
|
|
|
|
2,40(1,9) |
Рядовые; рядовые у торца или температурного шва здания или сооружения |
|
2П1 |
5950 |
1485 |
2,30(1,8) |
Межколонные |
|
|
|
|
2,20(1,8) |
Межколонные у торца или температурного шва здания или сооружения |
Примечание. Масса плиты
приведена для тяжелого бетона средней плотности 2500 кг/м
,
а в скобках - для легкого бетона средней плотности 2000 кг/м.
Таблица 2
|
Класс напрягае-мой арматуры |
Марка плиты, изготовленной из бетона |
Равномерно распределенная нагрузка на плиту, кПа (кгс/кв.м), при коэффициенте надежности по нагрузке |
Мар-ка бетона по прочности на |
Расход материалов на плиту |
|||
|
|
тяжелого |
легкого |
|
|
сжа-тие |
Бетон, м3 |
Сталь, кг |
|
Плиты типоразмера 1П1 рядовые, межколонные, рядовые и межколонные у торца или температурного шва здания или сооружения |
|||||||
|
|
1П1-1АтVIТ |
1П1-1АтVIП |
3,5(360) |
4,4(450) |
М350 |
|
91,2 |
|
|
1П1-2АтVIТ |
1П1-2АтVIП |
15,5(1585) |
18,4(1875) |
М350 |
|
117,4 |
|
Ат-VI |
1П1-3АтVIТ |
1П1-3АтVIП |
17,9(1825) |
21,3(2175) |
М400 |
|
137,5 |
|
|
1П1-4АтVIТ |
- |
22,6(2310) |
27,2(2775) |
М500 |
|
173,1 |
|
|
1П1-5АтVIТ |
- |
27,0(2750) |
32,4(3300) |
М500 |
|
224,4 |
|
|
1П1-1АтVТ |
1П1-1АтVП |
4,4(445) |
5,4(550) |
М250 |
|
97,2 |
|
|
1П1-2АтVТ |
1П1-2АтVП |
16,4(1670) |
19,4(1975) |
М300 |
|
126,6 |
|
Ат-V |
1П1-3АтVТ |
1П1-3АтVП |
21,2(2160) |
25,2(2575) |
М350 |
|
147,9 |
|
|
1П1-4АтVТ |
1П1-4АтVП |
25,9(2645) |
31,1(3175) |
М350 |
|
184,7 |
|
|
1П1-5АтVТ |
1П1-5АтVП |
28,4(2900) |
34,1(3475) |
М400 |
|
242,8 |
|
|
1П1-1АтVСКТ-П |
1П1-1АтVСКП-П |
3,5(360) |
4,4(450) |
М250 |
|
97,2 |
|
|
1П1-2АтVСКТ-П |
1П1-2АтVСКП-П |
13,2(1350) |
15,7(1600) |
М300 |
|
126,6 |
|
Ат- |
1П1-3АтVСКТ-П |
1П1-3АтVСКП-П |
17,3(1760) |
20,6(2100) |
М350 |
1,89 |
150,0 |
|
VСК |
1П1-4АтVСКТ-П |
- |
22,0(2245) |
26,5(2700) |
М450 |
|
192,0 |
|
|
1П1-5АтVСКТ-П |
- |
27,0(2750) |
32,4(3300) |
М450 |
|
250,1 |
|
|
1П1-1АIVТ |
1П1-1АIVП |
4,4(445) 3,5(360) |
5,4(550) 4,4(450) |
М200 |
|
97,2 |
|
|
1П1-2АIVТ |
1П1-2АIVП |
16,4(1670) 13,2(1350) |
19,4(1975) 15,7(1600) |
М250 |
|
137,0 |
|
А-IV |
1П1-3АIVТ |
1П1-3АIVП |
21,2(2160) 17,3(1760) |
25,2(2575) 20,6(2100) |
М300 |
|
161,6 |
|
|
1П1-4АIVТ |
1П1-4АIVП |
25,9(2645) 22,0(2245) |
31,1(3175) 26,5(2700) |
М350 |
|
210,8 |
|
|
1П1-5AIVТ |
1П1-5АIVП |
28,4(2900) 27,0(2750) |
34,1(3475) 32,4(3300) |
М350 |
|
270,9 |
|
Плиты типоразмера 1П2 рядовые и межколонные у торца или температурного шва здания или сооружения |
|||||||
|
|
1П2-1АтVIТ |
1П2-2АтVIП |
3,5(360) |
4,4(450) |
М350 |
|
84,8 |
|
|
1П2-1АтVIП |
1П2-3АтVIП |
15,5(1585) |
18,4(1875) |
|
|
101,4 |
|
Ат-VI |
1П2-2АтVIТ |
1П2-4АтVIТ |
17,9(1825) |
21,3(2175) |
М400 |
|
119,2 |
|
|
1П2-3АтVIТ |
- |
22,6(2310) |
27,2(2775) |
М500 |
|
151,6 |
|
|
1П2-5АтVIТ |
- |
27,0(2750) |
32,4(3300) |
М500 |
|
193,1 |
|
|
1П2-1АтVТ |
1П2-1АтVП |
4,4(450) |
5,4(550) |
М250 |
|
84,8 |
|
|
1П2-2АтVТ |
1П2-2АтVП |
16,4(1670) |
19,4(1975) |
М300 |
|
109,0 |
|
Ат-V |
1П2-3АтVТ |
1П2-3АтVП |
21,2(2160) |
25,2(2575) |
М350 |
|
127,6 |
|
|
1П2-4АтVТ |
1П2-4АтVП |
25,9(2645) |
31,1(3175) |
М350 |
|
161,2 |
|
|
1П2-5АтVТ |
1П2-5АтVП |
28,4(2900) |
34,1(3475) |
М400 |
|
208,3 |
|
|
1П2-1АтVСКТ-П |
1П2-1АтVСКП-П |
3,5(360) |
4,4(450) |
М250 |
1,74 |
84,8 |
|
|
1П2-2АтVСКТ-П |
1П2-2АтVСКП-П |
13,2(1350) |
15,7(1600) |
М300 |
|
109,0 |
|
Ат- |
1П2-3АтVСКТ-П |
1П2-3АтVСКП-П |
17,3(1760) |
20,6(2100) |
М350 |
|
129,7 |
|
VСК |
1П2-4АтVСКТ-П |
- |
22,0(2245) |
26,5(2700) |
М450 |
|
168,5 |
|
|
1П2-5АтVСКТ-П |
- |
27,0(2750) |
32,4(3300) |
М450 |
|
215,6 |
|
|
1П2-1АIVТ |
1П2-1АIVП |
4,4(445) 3,5(360) |
5,4(550) 4,4(450) |
М200 |
|
90,4 |
|
|
1П2-2АIVТ |
1П2-2АIVП |
16,4(1670) 13,2(1350) |
19,4(1975) 15,7(1600) |
М250 |
|
117,4 |
|
А-IV |
1П2-3АIVТ |
1П2-3АIVП |
21,2(2160) 17,3(1760) |
25,2(2575) 20,6(2100) |
М300 |
|
139,3 |
|
|
1П2-4АIVТ |
1П2-4АIVП |
25,9(2645) 22,0(2245) |
31,1(3175) 26,5(2700) |
М350 |
|
178,9 |
|
|
1П2-5AIVТ |
1П2-5АIVП |
28,4(2900) 27,0(2750) |
34,1(3475) 32,4(3300) |
М350 |
|
232,4 |
|
Плиты типоразмера 1П3 рядовые, межколонные, рядовые и межколонные у торца или температурного шва здания или сооружения |
|||||||
|
|
1П3-1АтVIТ |
1П3-1АтVIП |
3,5(360) |
4,4(450) |
М350 |
|
45,5 |
|
|
1П3-2АтVIТ |
1П3-2АтVIП |
15,5(1585) |
18,4(1875) |
М350 |
|
59,3 |
|
Ат-VI |
1П3-3АтVIТ |
1П3-3АтVIП |
17,9(1825) |
21,3(2175) |
М400 |
|
68,9 |
|
|
1П3-4АтVIТ |
- |
22,6(2310) |
27,2(2775) |
М500 |
|
87,6 |
|
|
1П3-5АтVIТ |
- |
27,0(2750) |
32,4(3300) |
М500 |
|
114,8 |
|
|
1П3-6АтVIТ |
- |
33,9(3455) |
40,2(4100) |
М500 |
|
142,0 |
|
|
1П3-1АтVТ |
1П3-1АтVП |
4,4(445) |
5,4(550) |
М250 |
|
48,5 |
|
|
1П3-2АтVТ |
1П3-2АтVП |
16,4(1670) |
19,4(1975) |
М300 |
|
63,9 |
|
Ат-V |
1П3-3АтVТ |
1П3-3АтVП |
21,2(2160) |
25,2(2575) |
М350 |
|
74,1 |
|
|
1П3-4АтVТ |
1П3-4АтVП |
25,9(2645) |
31,1(3175) |
М350 |
|
93,4 |
|
|
1П3-5АтVТ |
1П3-5АтVП |
30,9(3150) |
37,0(3775) |
М400 |
|
124,0 |
|
|
1П3-6АтVТ |
- |
36,2(3690) |
42,9(4375) |
М450 |
|
152,4 |
|
|
1П3-7АтVТ |
- |
44,1(4495) |
52,7(5375) |
М500 |
|
168,9 |
|
|
1П3-1АтVСКТ-П |
1П3-1АтVСКП-П |
3,5(360) |
4,4(450) |
М250 |
0,9 |
48,5 |
|
|
1П3-2АтVСКТ-П |
1П3-2АтVСКП-П |
13,2(1350) |
15,7(1600) |
М300 |
|
63,9 |
|
Ат- |
1П3-3АтVСКТ-П |
1П3-3АтVСКП-П |
17,3(1760) |
20,6(2100) |
М350 |
|
74,1 |
|
VСК |
1П3-4АтVСКТ-П |
- |
22,0(2245) |
26,5(2700) |
М450 |
|
93,4 |
|
|
1П3-5АтVСКТ-П |
- |
27,0(2750) |
32,4(3300) |
М450 |
|
124,0 |
|
|
1П3-6АтVСКТ-П |
- |
33,9(3455) |
40,2(4100) |
М500 |
|
152,4 |
|
|
1П3-7АтVСКТ-П |
- |
41,8(4265) |
50,0(5100) |
М500 |
|
168,9 |
|
|
1П3-1АIVТ |
1П3-1АIVП |
4,4(445) 3,5(360) |
5,4(550) 4,4(450) |
М200 |
|
48,5 |
|
|
1П3-2АIVТ |
1П3-2АIVП |
16,4(1670) 13,2(1350) |
19,4(1975) 15,7(1600) |
М250 |
|
69,1 |
|
А-IV |
1П3-3АIVТ |
1П3-3АIVП |
21,2(2160) 17,3(1760) |
25,2(2575) 20,6(2100) |
М300 |
|
79,9 |
|
|
1П3-4АIVТ |
1П3-4АIVП |
25,9(2645) 22,0(2245) |
31,1(3175) 26,5(2700) |
М350 |
|
102,8 |
|
|
1П3-5AIVТ |
1П3-5АIVП |
30,9(3150) 27,0(2750) |
37,0(3775) 32,4(3300) |
М350 |
|
134,4 |
|
|
1П3-6AIVТ |
- |
36,2(3690) 33,9(3455) |
42,9(4375) 40,2(4100) |
М450 |
|
164,0 |
|
|
1П3-7AIVТ |
- |
44,1(4495) 41,8(4265) |
52,7(5375) 50,0(5100) |
М500 |
|
187,7 |
|
Плиты типоразмера 1П4 рядовые и межколонные у торца или температурного шва здания или сооружения |
|||||||
|
|
1П4-1АтVIТ |
1П4-1АтVIП |
3,5(360) |
4,4(450) |
М350 |
|
42,2 |
|
|
1П4-2АтVIТ |
1П4-2АтVIП |
15,5(1585) |
18,4(1875) |
М350 |
|
51,2 |
|
Ат-VI |
1П4-3АтVIТ |
1П4-3АтVIП |
17,9(1825) |
21,3(2175) |
М400 |
|
59,6 |
|
|
1П4-4АтVIТ |
- |
22,6(2310) |
27,2(2775) |
М500 |
|
76,8 |
|
|
1П4-5АтVIТ |
- |
27,0(2750) |
32,4(3300) |
М500 |
|
99,0 |
|
|
1П4-6АтVIТ |
- |
33,9(3455) |
40,2(4100) |
М500 |
|
123,8 |
|
|
1П4-1АтVТ |
1П4-1АтVП |
4,4(445) |
5,4(550) |
М250 |
|
42,2 |
|
|
1П4-2АтVТ |
1П4-2АтVП |
16,4(1670) |
19,4(1975) |
М300 |
|
55,0 |
|
Ат-V |
1П4-3АтVТ |
1П4-3АтVП |
21,2(2160) |
25,2(2575) |
М350 |
|
63,8 |
|
|
1П4-4АтVТ |
1П4-4АтVП |
25,9(2645) |
31,1(3175) |
М350 |
|
81,6 |
|
|
1П4-5АтVТ |
1П4-5АтVП |
30,9(3150) |
37,0(3775) |
М400 |
|
106,6 |
|
|
1П4-6АтVТ |
- |
36,2(3690) |
42,9(4375) |
М450 |
|
132,2 |
|
|
1П4-7АтVТ |
- |
44,1(4495) |
52,7(5375) |
М500 |
|
146,5 |
|
|
1П4-1АтVСКТ-П |
1П4-1АтVСКП-П |
3,5(360) |
4,4(450) |
М250 |
0,83 |
42,2 |
|
|
1П4-2АтVСКТ-П |
1П4-2АтVСКП-П |
13,2(1350) |
15,7(1600) |
М300 |
|
55,0 |
|
Ат- |
1П4-3АтVСКТ-П |
1П4-3АтVСКП-П |
17,3(1760) |
20,6(2100) |
М350 |
|
63,8 |
|
VСК |
1П4-4АтVСКТ-П |
- |
22,0(2245) |
26,5(2700) |
М450 |
|
81,6 |
|
|
1П4-5АтVСКТ-П |
- |
27,0(2750) |
32,4(3300) |
М450 |
|
106,6 |
|
|
1П4-6АтVСКТ-П |
- |
33,9(3455) |
40,2(4100) |
М500 |
|
132,2 |
|
|
1П4-7АтVСКТ-П |
- |
41,8(4265) |
50,0(5100) |
М500 |
|
146,5 |
|
|
1П4-1АIVТ |
1П4-1АIVП |
4,4(445) 3,5(360) |
5,4(550) 4,4(450) |
М200 |
|
45,0 |
|
|
1П4-2АIVТ |
1П4-2АIVП |
16,4(1670) 13,2(1350) |
19,4(1975) 15,7(1600) |
М250 |
|
59,2 |
|
А-IV |
1П4-3АIVТ |
1П4-3АIVП |
21,2(2160) 17,3(1760) |
25,2(2575) 20,6(2100) |
М300 |
|
68,6 |
|
|
1П4-4АIVТ |
1П4-4АIVП |
25,9(2645) 22,0(2245) |
31,1(3175) 26,5(2700) |
М350 |
|
86,8 |
|
|
1П4-5AIVТ |
1П4-5АIVП |
30,9(3150) 27,0(2750) |
37,0(3775) 32,4(3300) |
М350 |
|
115,0 |
|
|
1П4-6AIVТ |
- |
36,2(3690) 33,9(3455) |
42,9(4375) 40,2(4100) |
М450 |
|
141,8 |
|
|
1П4-7AIVТ |
- |
44,1(4495) 41,8(4265) |
52,7(5375) 50,0(5100) |
М500 |
|
156,9 |
|
Плиты типоразмера 1П5 межколонные |
|||||||
|
|
1П5-1АтVIТ |
1П5-1АтVIП |
3,5(360) |
4,4(450) |
М350 |
|
38,5 |
|
|
1П5-2АтVIТ |
1П5-2АтVIП |
15,2(1545) |
18,0(1835) |
М350 |
|
42,1 |
|
Ат-VI |
1П5-3АтVIТ |
1П5-3АтVIП |
17,9(1825) |
21,3(2175) |
М400 |
|
45,7 |
|
|
1П5-4АтVIТ |
- |
22,6(2310) |
27,2(2775) |
М500 |
|
54,3 |
|
|
1П5-5АтVIТ |
- |
27,0(2750) |
32,4(3300) |
М500 |
|
58,9 |
|
|
1П5-6АтVIТ |
- |
33,9(3455) |
40,2(4100) |
М500 |
|
84,0 |
|
|
1П5-1АтVТ |
1П5-1АтVП |
4,4(445) |
5,4(550) |
М250 |
|
38,5 |
|
|
1П5-2АтVТ |
1П5-2АтVП |
17,2(1750) |
20,3(2075) |
М300 |
|
45,7 |
|
Ат-V |
1П5-3АтVТ |
1П5-3АтVП |
21,2(2160) |
25,2(2575) |
М350 |
|
49,9 |
|
|
1П5-4АтVТ |
1П5-4АтVП |
26,7(2720) |
32,1(3275) |
М350 |
|
58,9 |
|
|
1П5-5АтVТ |
1П5-5АтVП |
30,9(3150) |
37,0(3775) |
М400 |
|
64,1 |
|
|
1П5-6АтVТ |
- |
36,2(3690) |
42,9(4375) |
М450 |
|
84,0 |
|
|
1П5-7АтVТ |
- |
44,1(4495) |
52,7(5375) |
М500 |
|
99,6 |
|
|
1П5-1АтVСКТ-П |
1П5-1АтVСКП-П |
3,5(360) |
4,4(450) |
М250 |
0,68 |
38,5 |
|
|
1П5-2АтVСКТ-П |
1П5-2АтVСКП-П |
13,2(1350) |
15,7(1600) |
М300 |
|
45,7 |
|
Ат- |
1П5-3АтVСКТ-П |
1П5-3АтVСКП-П |
17,3(1760) |
20,6(2100) |
М350 |
|
49,9 |
|
VСК |
1П5-4АтVСКТ-П |
- |
22,0(2245) |
26,5(2700) |
М450 |
|
58,9 |
|
|
1П5-5АтVСКТ-П |
- |
27,0(2750) |
32,4(3300) |
М450 |
|
64,1 |
|
|
1П5-6АтVСКТ-П |
- |
33,9(3455) |
40,2(4100) |
М500 |
|
84,0 |
|
|
1П5-7АтVСКТ-П |
- |
41,8(4265) |
50,0(5100) |
М500 |
|
99,6 |
|
|
1П5-1АIVТ |
1П5-1АIVП |
4,4(445) 3,5(360) |
5,4(550) 4,4(450) |
М200 |
|
38,5 |
|
|
1П5-2АIVТ |
1П5-2АIVП |
16,4(1670) 13,2(1350) |
19,4(1975) 15,7(1600) |
М250 |
|
49,9 |
|
А-IV |
1П5-3АIVТ |
1П5-3АIVП |
21,2(2160) 17,3(1760) |
25,2(2575) 20,6(2100) |
М300 |
|
54,5 |
|
|
1П5-4АIVТ |
1П5-4АIVП |
25,9(2645) 22,0(2245) |
31,1(3175) 26,5(2700) |
М350 |
|
64,1 |
|
|
1П5-5AIVТ |
1П5-5АIVП |
30,9(3150) 27,0(2750) |
37,0(3775) 32,4(3300) |
М350 |
|
69,9 |
|
|
1П5-6AIVТ |
- |
36,2(3690) 33,9(3455) |
42,9(4375) 40,2(4100) |
М450 |
|
93,4 |
|
|
1П5-7AIVТ |
- |
44,1(4495) 41,8(4265) |
52,7(5375) 50,0(5100) |
М500 |
|
110,0 |
|
Плиты типоразмера 1П6 межколонные у торца или температурного шва здания или сооружения |
|||||||
|
|
1П6-1АтVIТ |
1П6-1АтVIП |
3,5(360) |
4,4(450) |
М350 |
|
35,8 |
|
|
1П6-2АтVIТ |
1П6-2АтVIП |
15,2(1545) |
18,0(1835) |
М350 |
|
39,2 |
|
Ат-VI |
1П6-3АтVIТ |
1П6-3АтVIП |
17,9(1825) |
21,3(2175) |
М400 |
|
42,4 |
|
|
1П6-4АтVIТ |
- |
22,6(2310) |
27,2(2775) |
М500 |
|
50,3 |
|
|
1П6-5АтVIТ |
- |
27,0(2750) |
32,4(3300) |
М500 |
|
54,5 |
|
|
1П6-6АтVIТ |
- |
33,9(3455) |
40,2(4100) |
М500 |
|
78,0 |
|
|
1П6-1АтVТ |
1П6-1АтVП |
4,4(445) |
5,4(550) |
М250 |
|
35,8 |
|
|
1П6-2АтVТ |
1П6-2АтVП |
17,2(1750) |
20,3(2075) |
М300 |
|
42,4 |
|
Ат-V |
1П6-3АтVТ |
1П6-3АтVП |
21,2(2160) |
25,2(2575) |
М350 |
|
46,2 |
|
|
1П6-4АтVТ |
1П6-4АтVП |
26,7(2720) |
32,1(3275) |
М350 |
|
54,5 |
|
|
1П6-5АтVТ |
1П6-5АтVП |
30,9(3150) |
37,0(3775) |
М400 |
|
59,3 |
|
|
1П6-6АтVТ |
- |
36,2(3690) |
42,9(4375) |
М450 |
|
78,0 |
|
|
1П6-7АтVТ |
- |
44,1(4495) |
52,7(5375) |
М500 |
|
92,6 |
|
|
1П6-1АтVСКТ-П |
1П6-1АтVСКП-П |
3,5(360) |
4,4(450) |
М250 |
0,63 |
35,8 |
|
|
1П6-2АтVСКТ-П |
1П6-2АтVСКП-П |
13,2(1350) |
15,7(1600) |
М300 |
|
42,4 |
|
Ат- |
1П6-3АтVСКТ-П |
1П6-3АтVСКП-П |
17,3(1760) |
20,6(2100) |
М350 |
|
46,2 |
|
VСК |
1П6-4АтVСКТ-П |
- |
22,0(2245) |
26,5(2700) |
М450 |
|
54,5 |
|
|
1П6-5АтVСКТ-П |
- |
27,0(2750) |
32,4(3300) |
М450 |
|
59,3 |
|
|
1П6-6АтVСКТ-П |
- |
33,9(3455) |
40,2(4100) |
М500 |
|
78,0 |
|
|
1П6-7АтVСКТ-П |
- |
41,8(4265) |
50,0(5100) |
М500 |
|
92,6 |
|
|
1П6-1АIVТ |
1П6-1АIVП |
4,4(445) 3,5(360) |
5,4(550) 4,4(450) |
М200 |
|
35,8 |
|
|
1П6-2АIVТ |
1П6-2АIVП |
16,4(1670) 13,2(1350) |
19,4(1975) 15,7(1600) |
М250 |
|
46,2 |
|
А-IV |
1П6-3АIVТ |
1П6-3АIVП |
21,2(2160) 17,3(1760) |
25,2(2575) 20,6(2100) |
М300 |
|
50,4 |
|
|
1П6-4АIVТ |
1П6-4АIVП |
25,9(2645) 22,0(2245) |
31,1(3175) 26,5(2700) |
М350 |
|
59,3 |
|
|
1П6-5AIVТ |
1П6-5АIVП |
30,9(3150) 27,0(2750) |
37,0(3775) 32,4(3300) |
М350 |
|
64,5 |
|
|
1П6-6AIVТ |
- |
36,2(3690) 33,9(3455) |
42,9(4375) 40,2(4100) |
М450 |
|
86,6 |
|
|
1П6-7AIVТ |
- |
44,1(4495) 41,8(4265) |
52,7(5375) 50,0(5100) |
М500 |
|
102,2 |
|
Плиты типоразмера 1П7 межколонные |
|||||||
|
|
1П7-1Т |
1П7-1П |
3,5(360) |
4,4(450) |
М200 |
|
45,5 |
|
|
1П7-2Т |
1П7-2П |
13,2(1350) |
15,7(1600) |
М200 |
|
63,9 |
|
- |
1П7-3Т |
1П7-3П |
17,2(1750) |
20,6(2100) |
М200 |
0,6 |
78,9 |
|
|
1П7-4Т |
1П7-4П |
27,0(2750) |
32,4(3300) |
М300 |
|
89,3 |
|
|
1П7-5Т |
- |
33,8(3450) |
40,2(4100) |
М400 |
|
101,1 |
|
|
1П7-6Т |
- |
41,7(4250) |
50,0(5100) |
М500 |
|
127,2 |
|
Плиты типоразмера 1П8 межколонные у торца или температурного шва здания или сооружения |
|||||||
|
|
1П8-1Т |
1П8-1П |
3,5(360) |
4,4(450) |
М200 |
|
42,6 |
|
|
1П8-2Т |
1П8-2П |
13,2(1350) |
15,7(1600) |
М200 |
|
59,5 |
|
- |
1П8-3Т |
1П8-3П |
17,2(1750) |
20,6(2100) |
М200 |
0,55 |
72,2 |
|
|
1П8-4Т |
1П8-4П |
27,0(2750) |
32,4(3300) |
М300 |
|
82,2 |
|
|
1П8-5Т |
- |
33,8(3450) |
40,2(4100) |
М400 |
|
92,8 |
|
|
1П8-6Т |
- |
41,7(4250) |
50,0(5100) |
М500 |
|
116,5 |
|
Плиты типоразмера 2П1 рядовые |
|||||||
|
|
2П1-1АтVIТ |
2П1-1АтVIП |
4,4(445) |
5,4(550) |
М350 |
|
55,7 |
|
|
2П1-2АтVIТ |
2П1-2АтVIП |
14,7(1500) |
17,4(1775) |
М350 |
|
74,0 |
|
Ат-VI |
2П1-3АтVIТ |
2П1-3АтVIП |
17,9(1825) |
21,3(2175) |
М400 |
|
86,1 |
|
|
2П1-4АтVIТ |
- |
22,6(2310) |
27,2(2775) |
М500 |
|
109,8 |
|
|
2П1-5АтVIТ |
- |
27,0(2750) |
32,4(3300) |
М500 |
|
137,6 |
|
|
2П1-1АтVТ |
2П1-1АтVП |
4,4(445) |
5,4(550) |
М250 |
|
58,9 |
|
|
2П1-2АтVТ |
2П1-2АтVП |
17,2(1755) |
20,3(2075) |
М300 |
|
79,0 |
|
Ат-V |
2П1-3АтVТ |
2П1-3АтVП |
20,8(2120) |
24,8(2525) |
М350 |
|
91,7 |
|
|
2П1-4АтVТ |
2П1-4АтVП |
26,8(2730) |
32,1(3275) |
М400 |
|
116,0 |
|
|
2П1-5АтVТ |
- |
30,9(3150) |
37,0(3775) |
М450 |
|
147,6 |
|
|
2П1-6АтVТ |
- |
36,2(3690) |
42,9(4375) |
М500 |
|
185,2 |
|
|
2П1-1АтVСКТ-П |
2П1-1АтVСКП-П |
3,5(360) |
4,4(450) |
М250 |
0,95 |
58,9 |
|
|
2П1-2АтVСКТ-П |
2П1-2АтVСКП-П |
13,2(1350) |
15,7(1600) |
М350 |
|
79,0 |
|
Ат- |
2П1-3АтVСКТ-П |
2П1-3АтVСКП-П |
17,3(1760) |
20,5(2100) |
М400 |
|
91,7 |
|
VСК |
2П1-4АтVСКТ-П |
- |
22,0(2245) |
26,5(2700) |
М450 |
|
116,0 |
|
|
2П1-5АтVСКТ-П |
- |
27,6(2815) |
33,1(3375) |
М500 |
|
147,6 |
|
|
2П1-6АтVСКТ-П |
- |
33,9(3455) |
40,2(4100) |
М600 |
|
185,2 |
|
|
2П1-1АIVТ |
2П1-1АIVП |
4,4(445) 3,5(360) |
5,4(550) 4,4(450) |
М200 |
|
62,7 |
|
|
2П1-2АIVТ |
2П1-2АIVП |
16,4(1670) 13,2(1350) |
19,4(1975) 15,7(1600) |
М300 |
|
84,6 |
|
А-IV |
2П1-3АIVТ |
2П1-3АIVП |
20,8(2120) 17,3(1760) |
24,8(2525) 20,5(2100) |
М350 |
|
97,9 |
|
|
2П1-4АIVТ |
2П1-4АIVП |
25,9(2645) 22,0(2245) |
31,1(3175) 26,5(2700) |
М350 |
|
126,4 |
|
|
2П1-5AIVТ |
- |
30,9(3150) 27,6(2815) |
37,0(3775) 33,1(3375) |
М450 |
|
158,8 |
|
|
¦2П1-6AIVТ |
- |
36,2(3690) 33,9(3455) |
42,9(4375) 40,2(4100) |
М500 |
|
197,6 |
|
Плиты типоразмера 2П1 рядовые у торца или температурного шва здания или сооружения |
|||||||
|
|
2П1-1АтVIТ-1 |
2П1-1АтVIП-1 |
4,4(445) |
5,4(550) |
М350 |
|
58,1 |
|
|
2П1-2АтVIТ-1 |
2П1-2АтVIП-1 |
14,7(1500) |
17,4(1775) |
М350 |
|
76,4 |
|
Ат-VI |
2П1-3АтVIТ-1 |
2П1-3АтVIП-1 |
17,9(1825) |
21,3(2175) |
М400 |
|
88,5 |
|
|
2П1-4АтVIТ-1 |
- |
22,6(2310) |
27,2(2775) |
М500 |
|
112,2 |
|
|
2П1-5АтVIТ-1 |
- |
27,0(2750) |
32,4(3300) |
М500 |
|
140,0 |
|
|
2П1-1АтVТ-1 |
2П1-1АтVП-1 |
4,4(445) |
5,4(550) |
М250 |
|
61,3 |
|
|
2П1-2АтVТ-1 |
2П1-2АтVП-1 |
17,2(1755) |
20,3(2075) |
М300 |
|
81,4 |
|
Ат-V |
2П1-3АтVТ-1 |
2П1-3АтVП-1 |
20,8(2120) |
24,8(2525) |
М350 |
|
94,1 |
|
|
2П1-4АтVТ-1 |
2П1-4АтVП-1 |
26,8(2730) |
32,1(3275) |
М400 |
|
118,4 |
|
|
2П1-5АтVТ-1 |
- |
30,9(3150) |
37,0(3775) |
М450 |
|
150,0 |
|
|
2П1-6АтVТ-1 |
- |
36,2(3690) |
42,9(4375) |
М500 |
|
187,6 |
|
|
2П1-1АтVСКТ-1П |
2П1-1АтVСКП-1П |
3,5(360) |
4,4(450) |
М250 |
0,95 |
61,3 |
|
|
2П1-2АтVСКТ-1П |
2П1-2АтVСКП-1П |
13,2(1350) |
15,7(1600) |
М350 |
|
81,4 |
|
Ат- |
2П1-3АтVСКТ-1П |
2П1-3АтVСКП-1П |
17,3(1760) |
20,6(2100) |
М400 |
|
94,1 |
|
VСК |
2П1-4АтVСКТ-1П |
- |
22,0(2245) |
26,5(2700) |
М450 |
|
118,4 |
|
|
2П1-5АтVСКТ-1П |
- |
27,6(2815) |
33,1(3375) |
М500 |
|
150,0 |
|
|
2П1-6АтVСКТ-1П |
- |
33,9(3455) |
40,2(4100) |
М600 |
|
187,6 |
|
|
2П1-1АIVТ-1 |
2П1-1АIVП-1 |
4,4(445) 3,5(360) |
5,4(550) 4,4(450) |
М200 |
|
65,1 |
|
|
2П1-2АIVТ-1 |
2П1-2АIVП-1 |
16,4(1670) 13,2(1350) |
19,4(1975) 15,7(1600) |
М300 |
|
87,0 |
|
А-IV |
2П1-3АIVТ-1 |
2П1-3АIVП-1 |
20,8(2120) 17,3(1760) |
24,8(2525) 20,6(2100) |
М350 |
|
100,3 |
|
|
2П1-4АIVТ-1 |
2П1-4АIVП-1 |
25,9(2645) 22,0(2245) |
31,1(3175) 26,5(2700) |
М350 |
|
128,8 |
|
|
2П1-5AIVТ-1 |
- |
30,9(3150) 27,6(2815) |
37,0(3775) 33,1(3375) |
М450 |
|
161,2 |
|
|
2П1-6AIVТ-1 |
- |
36,2(3690) 33,9(3455) |
42,9(4375) 40,2(4100) |
М500 |
|
200,0 |
|
Плиты типоразмера 2П1 межколонные |
|||||||
|
|
2П1-1АтVIТ-2 |
2П1-1АтVIП-2 |
4,4(445) |
5,4(550) |
М350 |
|
54,8 |
|
|
2П1-2АтVIТ-2 |
2П1-2АтVIП-2 |
14,7(1500) |
17,4(1775) |
М350 |
|
77,9 |
|
Ат-VI |
2П1-3АтVIТ-2 |
2П1-3АтVIП-2 |
17,9(1825) |
21,3(2175) |
М400 |
|
89,7 |
|
|
2П1-4АтVIТ-2 |
- |
22,6(2310) |
27,2(2775) |
М500 |
|
111,1 |
|
|
2П1-5АтVIТ-2 |
- |
27,0(2750) |
32,4(3300) |
М500 |
|
138,0 |
|
|
2П1-1АтVТ-2 |
2П1-1АтVП-2 |
4,4(445) |
5,4(550) |
М250 |
|
58,0 |
|
|
2П1-2АтVТ-2 |
2П1-2АтVП-2 |
17,2(1755) |
20,3(2075) |
М300 |
|
82,9 |
|
Ат-V |
2П1-3АтVТ-2 |
2П1-3АтVП-2 |
20,8(2120) |
24,8(2525) |
М350 |
|
95,3 |
|
|
2П1-4АтVТ-2 |
2П1-4АтVП-2 |
26,8(2730) |
32,1(3275) |
М400 |
|
117,3 |
|
|
2П1-5АтVТ-2 |
- |
30,9(3150) |
37,0(3775) |
М450 |
|
148,6 |
|
|
2П1-6АтVТ-2 |
- |
36,2(3690) |
42,9(4375) |
М500 |
|
186,1 |
|
|
2П1-1АтVСКТ-2П |
2П1-1АтVСКП-2П |
3,5(360) |
4,4(450) |
М250 |
|
58,0 |
|
Ат- |
2П1-2АтVСКТ-2П |
2П1-2АтVСКП-2П |
13,2(1350) |
15,7(1600) |
М350 |
|
82,9 |
|
VСК |
2П1-3АтVСКТ-2П |
2П1-3АтVСКП-2П |
17,3(1760) |
20,5(2100) |
М400 |
0,9 |
95,3 |
|
|
2П1-4АтVСКТ-2П |
- |
22,0(2245) |
26,5(2700) |
М450 |
|
117,3 |
|
|
2П1-5АтVСКТ-2П |
- |
27,6(2815) |
33,1(3375) |
М500 |
|
148,6 |
|
|
2П1-6АтVСКТ-2П |
- |
33,9(3455) |
40,2(4100) |
М600 |
|
186,1 |
|
|
2П1-1АIVТ-2 |
2П1-1АIVП-2 |
4,4(445) 3,5(360) |
5,4(550) 4,4(450) |
М200 |
|
61,8 |
|
|
2П1-2АIVТ-2 |
2П1-2АIVП-2 |
16,4(1670) 13,2(1350) |
19,4(1975) 15,7(1600) |
М300 |
|
88,5 |
|
А-IV |
2П1-3АIVТ-2 |
2П1-3АIVП-2 |
20,8(2120) 17,3(1760) |
24,8(2525) 20,6(2100) |
М350 |
|
101,5 |
|
|
2П1-4АIVТ-2 |
2П1-4АIVП-2 |
25,9(2645) 22,0(2245) |
31,1(3175) 26,5(2700) |
М350 |
|
127,7 |
|
|
2П1-5AIVТ-2 |
- |
30,9(3150) 27,6(2815) |
37,0(3775) 33,1(3375) |
М450 |
|
159,8 |
|
|
2П6-6AIVТ-2 |
- |
36,2(3690) 33,9(3455) |
42,9(4375) 40,2(4100) |
М500 |
|
198,5 |
|
Плиты типоразмера 2П1 межколонные у торца или температурного шва здания или сооружения |
|||||||
|
|
2П1-1АтVIТ-3 |
2П1-1АтVIП-3 |
4,4(445) |
5,4(550) |
М350 |
|
57,7 |
|
|
¦2П1-2АтVIТ-3 |
2П1-2АтVIП-3 |
14,7(1500) |
17,4(1775) |
М350 |
|
78,9 |
|
Ат-VI |
2П1-3АтVIТ-3 |
2П1-3АтVIП-3 |
17,9(1825) |
21,3(2175) |
М400 |
|
90,7 |
|
|
2П1-4АтVIТ-3 |
- |
22,6(2310) |
27,2(2775) |
М500 |
|
112,0 |
|
|
2П1-5АтVIТ-3 |
- |
27,0(2750) |
32,4(3300) |
М500 |
|
139,8 |
|
|
2П1-1АтVТ-3 |
2П1-1АтVП-3 |
4,4(445) |
5,4(550) |
М250 |
|
60,9 |
|
|
2П1-2АтVТ-3 |
2П1-2АтVП-3 |
17,2(1755) |
20,3(2075) |
М300 |
|
83,9 |
|
Ат-V |
2П1-3АтVТ-3 |
2П1-3АтVП-3 |
20,8(2120) |
24,8(2525) |
М350 |
|
96,3 |
|
|
2П1-4АтVТ-3 |
2П1-4АтVП-3 |
26,8(2730) |
32,1(3275) |
М400 |
|
118,2 |
|
|
2П1-5АтVТ-3 |
- |
30,9(3150) |
37,0(3775) |
М450 |
|
149,8 |
|
|
2П1-6АтVТ-3 |
- |
36,2(3690) |
42,9(4375) |
М500 |
|
185,5 |
|
|
2П1-1АтVСКТ-3П |
2П1-1АтVСКП-3П |
3,5(360) |
4,4(450) |
М250 |
0,88 |
60,9 |
|
Ат- |
2П1-2АтVСКТ-3П |
2П1-2АтVСКП-3П |
13,2(1350) |
15,7(1600) |
М350 |
|
83,9 |
|
VСК |
2П1-3АтVСКТ-3П |
2П1-3АтVСКП-3П |
17,3(1760) |
20,5(2100) |
М400 |
|
96,3 |
|
|
2П1-4АтVСКТ-3П |
- |
22,0(2245) |
26,5(2700) |
М450 |
|
118,2 |
|
|
2П1-5АтVСКТ-3П |
- |
27,6(2815) |
33,1(3375) |
М500 |
|
149,8 |
|
|
2П1-6АтVСКТ-3П |
- |
33,9(3455) |
40,2(4100) |
М600 |
|
185,5 |
|
|
2П1-1АIVТ-3 |
2П1-1АIVП-3 |
4,4(445) 3,5(360) |
5,4(550) 4,4(450) |
М200 |
|
64,7 |
|
|
2П1-2АIVТ-3 |
2П1-2АIVП-3 |
16,4(1670) 13,2(1350) |
19,4(1975) 15,7(1600) |
М300 |
|
89,5 |
|
А-IV |
2П1-3АIVТ-3 |
2П1-3АIVП-3 |
20,8(2120) 17,3(1760) |
24,8(2525) 20,6(2100) |
М350 |
|
102,5 |
|
|
2П1-4АIVТ-3 |
2П1-4АIVП-3 |
25,9(2645) 22,0(2245) |
31,1(3175) 26,5(2700) |
М350 |
|
128,6 |
|
|
2П1-5AIVТ-3 |
- |
30,9(3150) 27,6(2815) |
37,0(3775) 33,1(3375) |
М450 |
|
161,0 |
|
|
2П6-6AIVТ-3 |
- |
36,2(3690) 33,9(3455) |
42,9(4375) 40,2(4100) |
М500 |
|
197,9 |
подождите, идет загрузка...
