ГОСТ 21924.2-84 (с изм 1 1988)
ГОСТ 21924.2-84
УДК 625.874.07-413:006.354 Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ C НЕНАПРЯГАЕМОЙ АРМАТУРОЙ
ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ
Конструкция и размеры
Reinforced concrete slabs of unstressed
fittings for рavements of city roads.
Structure and dimensions
ОKП 58 4621
Дата введения 1985-01-01
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30 сентября 1983 г. № 210
ПЕРЕИЗДАНИЕ. Декабрь 1985 г.
ВНЕСЕНО Изменение N 1, утвержденное постановлением Госстроя СССР от 28.12.87 № 303, введенное в действие с 01.04.88 и опубликованное в ИУС № 5 1988 г.
1. Настоящий стандарт распространяется на железобетонные плиты с ненапрягаемой арматурой, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий постоянных и временных городских дорог под автомобильную нагрузку H-30 и H-10, и устанавливает конструкцию этих плит.
Плиты применяют для дорог в районах с расчетной температурой наружного воздуха (средней наиболее холодной пятидневки района строительства по СHиП 2.01.01-82) до минус 40°С включ.
При применении плит в климатическом районе IVА должны учитываться дополнительные требования СHиП 2.03.01-84 к конструкциям, предназначенным для эксплуатации в этих условиях.
Допускается применение данных плит для дорог в районах с расчетной температурой наружного воздуха ниже минус 40°С при соблюдении требований, предъявляемых СHиП 2.03.01-84 к конструкциям, предназначенным для эксплуатации в этих условиях.
(Измененная редакция, Изм. N 1).
2. Форма и основные параметры плит - по ГОСТ 21924.0-84.
3. Технические показатели плит приведены в табл. 1.
4. Плиты должны удовлетворять всем требованиям ГОСТ 21924.0-84 и настоящего стандарта.
5. Армирование плит должно соответствовать приведенному на черт.1-7.
Армирование плит термомеханически упрочненной арматурной сталью класса Ат-IIIC по ГОСТ 10884-81 аналогично армированию арматурной сталью класса А-III по ГОСТ 5781-82.
Примечание. Допускается применение для фиксации арматурных сеток вместо элементов К1-К10 и Ф1 фиксаторов других типов, которые без увеличения расхода стали на плиту обеспечивают фиксацию арматуры согласно требованиям данного стандарта при исключении выхода металла на лицевую поверхность плиты в пределах защитного слоя бетона.
(Измененная редакция, Изм. N 1).
6. Спецификация арматурных и монтажно-стыковых элементов приведена в табл. 2, выборка арматурной стали для их изготовления на одну плиту - в табл. 3.
7. Форма и размеры арматурных и монтажно-стыковых элементов - по ГОСТ 21924.3-84.
8. Значения контрольной нагрузки (без учета собственного веса плиты) для испытания плит по прочности и трещиностойкости приведены в табл. 4.
9. Контрольная ширина раскрытия трещин при испытании плит по трещиностойкости не должна превышать 0,2 мм.
Таблица 1
|
|
|
|
|
Расход материалов |
||
|
Марка плиты |
Класс бетона по прочности на |
Марка бетона по прочности на |
Площадь постели, |
Бетон на плиту, |
Сталь, кг |
|
|
|
сжатие |
растяжение при изгибе |
м 2 |
м 2 |
на плиту |
на 1 м2 постели |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1П35.28-30 |
В30 |
|
|
|
113,92 |
11,87 |
|
2П35.28-30 |
В22,5 |
|
9,6 |
1,63 |
|
|
|
1П35.28-10 |
В30 |
|
|
|
79,36 |
8,27 |
|
2П35.28-10 |
В22,5 |
|
|
|
|
|
|
1П30.18-30 |
В30 |
|
|
|
66,26 |
12,74 |
|
2П30.18-30 |
В22,5 |
|
5,2 |
0,88 |
46,48 |
8,94 |
|
1П30.18-10 |
В30 |
|
|
|
|
|
|
2П30.18-10 |
В22,5 |
|
|
|
37,24 |
7,16 |
|
1П18.18-30 |
В30 |
|
|
|
46,94 |
15,65 |
|
2П18.18-30 |
В22,5 |
|
3,0 |
0,48 |
33,80 |
11,27 |
|
1П18.18-10 |
В30 |
|
|
|
|
|
|
2П18.18-10 |
В22,5 |
|
|
|
23,02 |
7,67 |
|
1П18.15-30 |
В30 |
|
|
|
35,12 |
13,51 |
|
2П18.15-30 |
В22,5 |
|
2,6 |
0,41 |
24,88 |
9,57 |
|
1П18.15-10 |
В30 |
|
|
|
|
|
|
2П18.15-10 |
В22,5 |
50 |
|
|
20,26 |
7,79 |
|
1ПББ35.20-30 |
|
|
7,8 |
1,35 |
100,43 |
12,88 |
|
1ПББ35.20-10 |
В30 |
|
|
|
71,27 |
9,14 |
|
1ПТ35-30 |
|
|
|
|
79,75 |
13,07 |
|
2ПТ35-30 |
В22,5 |
|
6,1 |
1,03 |
|
|
|
1ПТ35-10 |
В30 |
|
|
|
56,58 |
9,28 |
|
2ПТ35-10 |
В22,5 |
|
|
|
|
|
|
1ПШ13-30 |
|
|
|
0,72 |
|
|
|
1ПШД13-30 |
|
|
4,0 |
0,76 |
25,22 |
6,30 |
|
1ПШП13-30 |
|
|
|
0,77 |
|
|
|
1ПШ12-30 |
|
|
|
0,63 |
|
|
|
1ПШД12-30 |
В30 |
|
3,5 |
0,66 |
24,02 |
6,86 |
|
1ПШП12-30 |
|
|
|
0,67 |
|
|
|
1ДПШ13-30 |
|
|
2,0 |
0,36 |
16,25 |
8,12 |
|
1ДПШ12-30 |
|
|
1,7 |
0,31 |
15,48 |
9,10 |
|
1ППШ13-30 |
|
|
2,0 |
0,36 |
16,60 |
8,30 |
|
1ППШ12-30 |
|
|
1,7 |
0,31 |
15,83 |
9,31 |

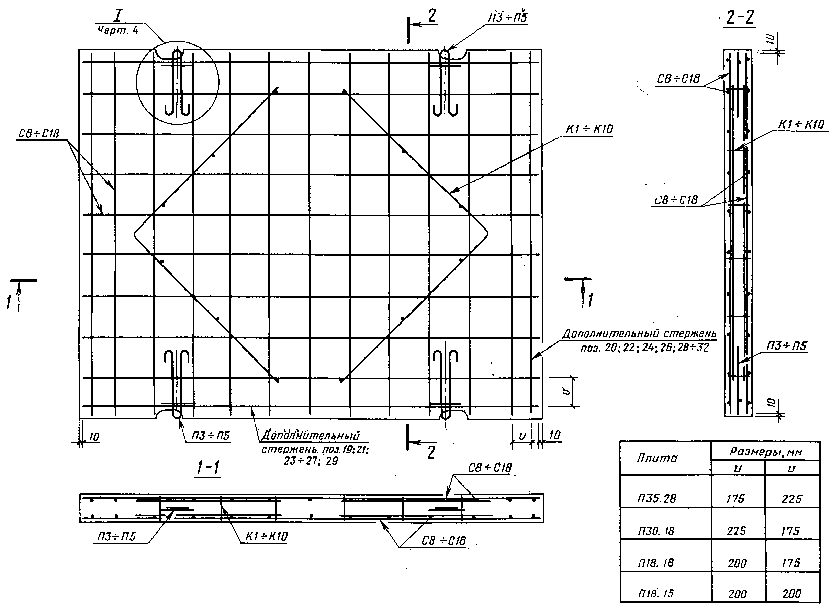

Плиты П35, П30.18, П18.18 и П18.15
Черт. 1

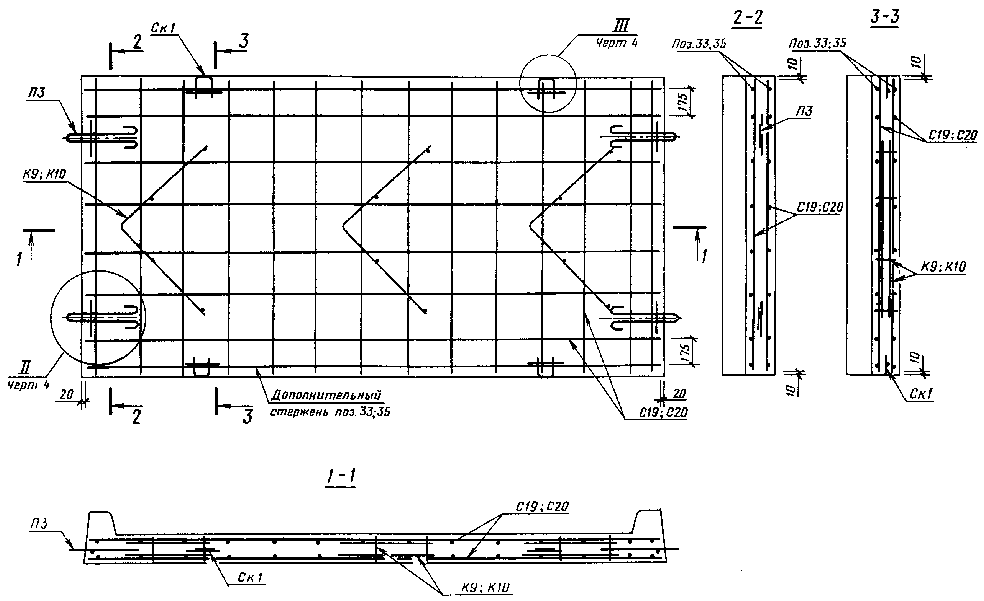

Плита ПББ35.20
Черт.
2

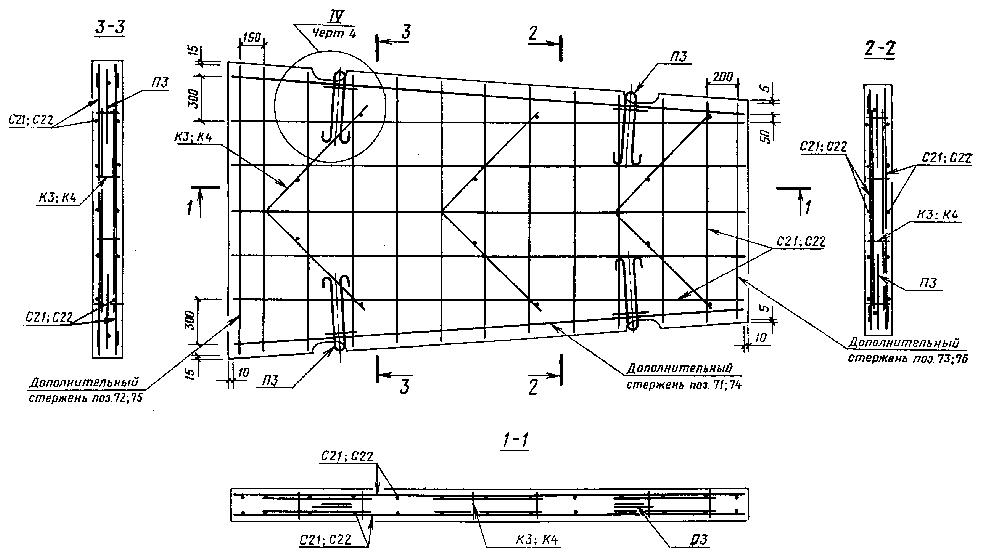

Плита ПТ35
Черт. 3

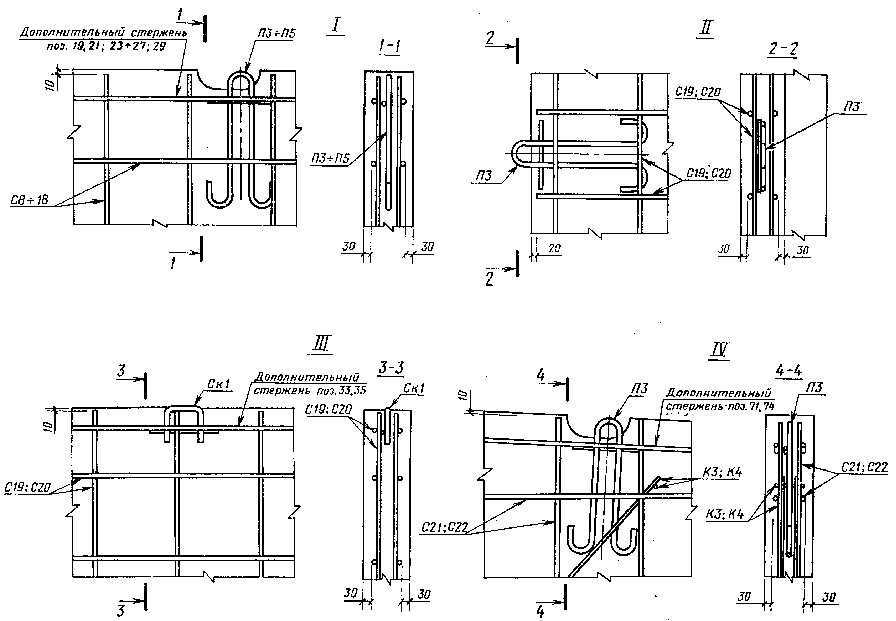

Черт. 4

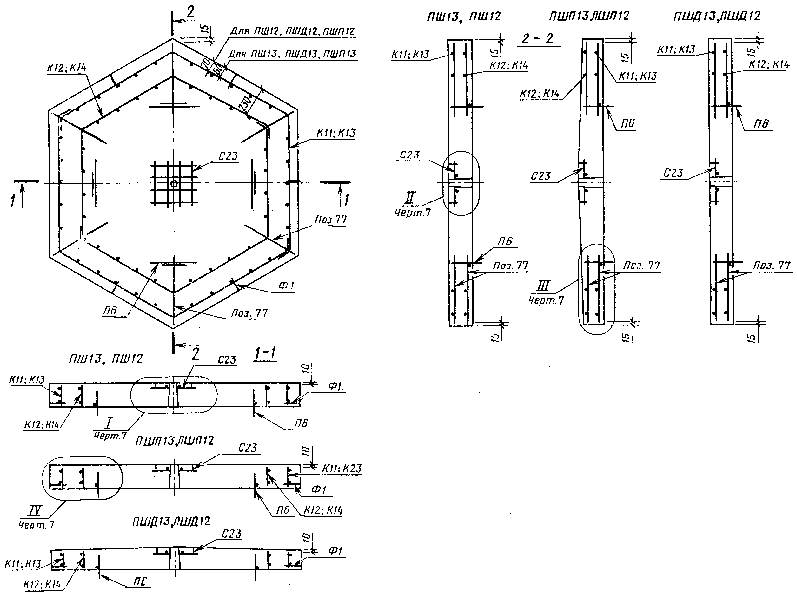

Плиты ПШ13, ПШ12, ПШД13, ПШД12, ПШП13 и ПШП12
Черт. 5

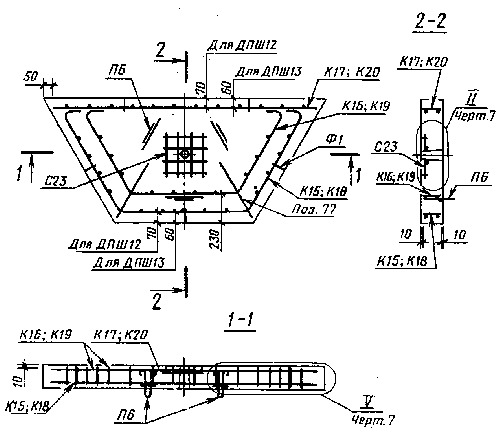

Плиты ДПШ13 и ДПШ12

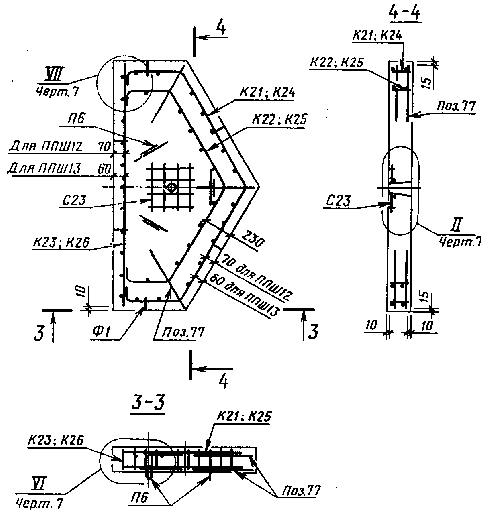

Плиты ППШ13 и ППШ12
Черт. 6

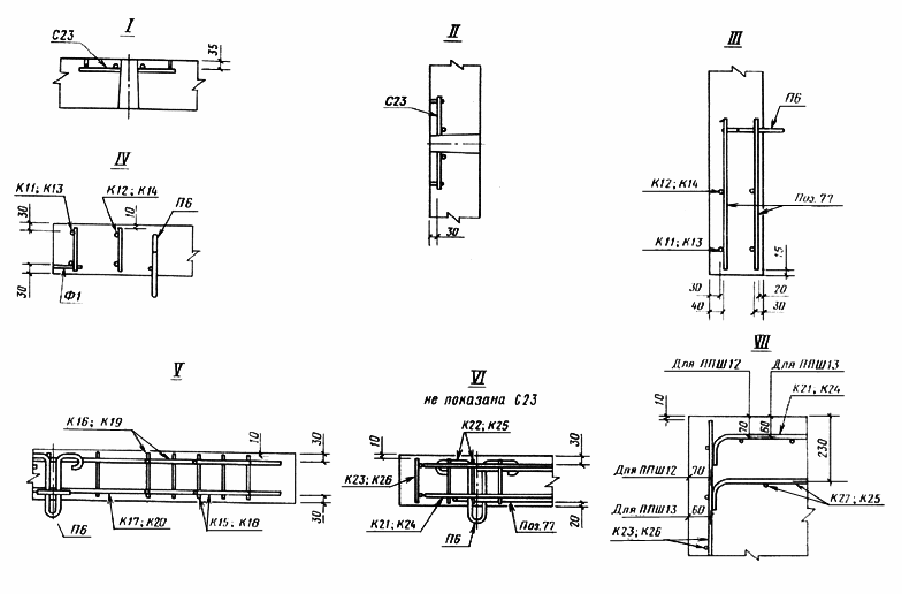

Черт. 7
Таблица 2
|
Марка плиты |
Арматурные сетки |
Арматурные каркасы |
Монтажные петли |
Скобы |
Фиксаторы |
Отдельные стержни |
|||||||
|
|
Марка |
Число |
Марка |
Число |
Марка |
Число |
Марка |
Число |
Марка |
Число |
Позиция |
Число |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
|
1П35.28-30 2П35.28-30 |
С8 |
|
K1 |
|
П3 |
|
|
|
|
|
19 20 |
|
|
|
1П35.28-10 2П35.28-10 |
С9 |
|
K2 |
|
|
|
|
|
|
|
21 22 |
|
|
|
1П30.18-30
|
С10 |
|
K3 |
|
|
|
|
|
|
|
23 24 |
4 |
|
|
2П30.18-30 1П30.18-10 |
С11 |
|
K4 |
|
П4 |
|
|
|
|
|
25 26 |
|
|
|
2П30.18-10
|
С12 |
|
K5 |
2 |
|
|
|
|
|
|
27 28 |
|
|
|
1П18.18-30 |
С13 |
|
K6 |
|
|
|
|
|
|
|
29 |
|
|
|
2П18.18-30 1П18.18-10 |
С14 |
2 |
K7 |
|
|
|
|
|
|
|
24
|
8 |
|
|
2П18.18-10 |
С15 |
|
K8 |
|
|
|
|
|
|
|
26 |
|
|
|
1П18.15-30
|
С16 |
|
K9 |
|
П5 |
|
|
|
|
|
29 30 |
|
|
|
2П18.15-30 1П18.15-10 |
С17 |
|
K10 |
|
|
4 |
|
|
|
|
24 31 |
|
|
|
2П18.15-10
|
С18 |
|
K8 |
|
|
|
|
|
|
|
26 32 |
4 |
|
|
1ПББ35.20-30 |
С19 |
|
K9 |
|
|
|
Ск1 |
4 |
|
|
33 |
|
|
|
1ПББ35.20-10 |
С20 |
|
K10 |
|
|
|
|
|
|
|
35 |
|
|
|
1ПТ35-30 2ПТ35-30 |
С21 |
|
K3 |
3 |
П3 |
|
|
|
|
|
71 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
72 73 |
2 |
|
|
1ПТ35-10 2ПТ35-10 |
С22
|
|
K4
|
|
|
|
|
|
|
|
74 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
75 76 |
2 |
|
|
1ПШ13-30, 1ПШД13-30, 1ПШП13-30 |
|
|
K11, K12
|
2 |
|
|
|
|
|
6 |
|
12 |
|
|
1ПШ12-30, 1ПШД12-30, 1ПШП12-30 |
|
|
K13, K14
|
|
|
|
|
|
|
|
|
|
|
|
1ДПШ13-30
|
С23 |
1 |
K15,K16, K17 |
|
П6 |
|
|
|
Ф1 |
5 |
77 |
4 |
|
|
1ДПШ12-30
|
|
|
K18, K19, K20 |
1 |
|
3 |
|
|
|
|
|
|
|
|
1ППШ-13-30
|
|
|
K21,K22, K23 |
|
|
|
|
|
|
6 |
|
6 |
|
|
1ППШ12-30
|
|
|
K24, K25, K26 |
|
|
|
|
|
|
|
|
|
|
Таблица 3
Левая часть
кг
|
|
Арматурная сталь по ГОСТ 5781-82
|
|||||||||
|
Марка плиты |
Kласс А-III |
Kласс А-I |
||||||||
|
|
Диаметр,мм |
Итого |
Диаметр,мм |
Итого |
||||||
|
|
8 |
10 |
12 |
|
8 |
10 |
12 |
14 |
16 |
|
|
1П35.28-30, 2П35.28-30 |
-
|
43,78
|
61,80
|
105,58
|
-
|
0,60
|
-
|
6,08
|
-
|
6,68 |
|
1П35.28-10, 2П35.28-10 |
28,04
|
42,96
|
-
|
71,00
|
-
|
0,60
|
-
|
6,08
|
-
|
6,68 |
|
1П30.18-30 |
- |
23,50 |
37,06 |
60,56 |
- |
0,60 |
3,76 |
- |
- |
4,36 |
|
2П30.18-30, 1П30.18-10 |
15,02
|
25,74
|
-
|
40,76
|
-
|
0,60
|
3,76
|
-
|
-
|
4,36 |
|
2П30.18-10 |
16,50 |
- |
- |
16,50 |
15,02 |
0,60 |
3,76 |
- |
- |
19,38 |
|
1П18.18-30 |
- |
- |
43,04 |
43,04 |
- |
2,88 |
- |
- |
- |
2,88 |
|
2П18.18-30, 1П18.18-10 |
-
|
29,90
|
-
|
29,90
|
-
|
2,88
|
-
|
-
|
-
|
2,88 |
|
2П18.18-10 |
19,10 |
- |
- |
19,10 |
- |
2,88 |
- |
- |
- |
2,88 |
|
1П18.15-30 |
- |
12,78 |
18,44 |
31,22 |
- |
2,88 |
- |
- |
- |
2,88 |
|
2П18.15-30, 1П18.15-10 |
8,16
|
12,82
|
-
|
20,98
|
-
|
2,88
|
-
|
-
|
-
|
2,88 |
|
2П18.15-10 |
8,18 |
- |
- |
8,18 |
8,16 |
2,88 |
- |
- |
- |
11,04 |
|
1ПББ35.20-30 |
- |
34,20 |
55,14 |
89,34 |
- |
1,20 |
- |
6,08 |
2,28 |
9,56 |
|
1ПББ35.20-10 |
21,90 |
38,28 |
- |
60,18 |
- |
1,20 |
- |
6,08 |
2,28 |
9,56 |
|
1ПТ35-30, 2ПТ35-30 |
-
|
27,76
|
43,30
|
71,06
|
-
|
0,60
|
-
|
6,08
|
-
|
6,68 |
|
1ПТ35-10, 2ПТ35-10 |
17,78
|
30,08
|
-
|
47,86
|
-
|
0,60
|
-
|
6,08
|
-
|
6,68 |
|
1ПШ13-30, 1ПШД13-30, 1ПШП13-30 |
-
|
21,34
|
-
|
21,34
|
-
|
2,88
|
-
|
-
|
-
|
2,88 |
|
1ПШ12-30, 1ПШД12-30, 1ПШП12-30 |
-
|
20,14
|
-
|
20,14
|
-
|
2,88
|
-
|
-
|
-
|
2,88 |
|
1ДПШ13-30 |
- |
13,32 |
- |
13,32 |
- |
2,16 |
- |
- |
- |
2,16 |
|
1ДПШ12-30 |
- |
12,55 |
- |
12,55 |
- |
2,16 |
- |
- |
- |
2,16 |
|
1ППШ13-30 |
- |
13,72 |
- |
13,72 |
- |
2,16 |
- |
- |
- |
2,16 |
|
1ППШ12-30 |
- |
12,95 |
- |
12,95 |
- |
2,16 |
- |
- |
- |
2,16 |
Таблица 3
Правая часть
мм
|
|
Арматурная сталь по ГОСТ 6727-80 |
|
||
|
Марка плиты |
Kласс Вр-I |
Всего |
||
|
|
Диаметр,мм |
Итого |
|
|
|
|
4 |
5
|
|
|
|
1П35.28-30, 2П35.28-30 |
-
|
1,66
|
1,66
|
113,92 |
|
1П35.28-10, 2П35.28-10 |
-
|
1,68
|
1,68
|
79,36 |
|
1П30.18-30 |
- |
1,34 |
1,34 |
66,26 |
|
2П30.18-30, 1П30.18-10 |
-
|
1,36
|
1,36
|
46,48 |
|
2П30.18-10 |
- |
1,36 |
1,36 |
37,24 |
|
1П18.18-30 |
- |
1,02 |
1,02 |
46,94 |
|
2П18.18-30, 1П18.18-10 |
-
|
1,02
|
1,02
|
33,80 |
|
2П18.18-10 |
- |
1,04 |
1,04 |
23,02 |
|
1П18.15-30 |
- |
1,02 |
1,02 |
35,12 |
|
2П18.15-30, 1П18.15-10 |
-
|
1,02
|
1,02
|
24,88 |
|
2П18.15-10 |
- |
1,04 |
1,04 |
20,26 |
|
1ПББ35.20-30 |
- |
1,53 |
1,53 |
100,43 |
|
1ПББ35.20-10 |
- |
1,53 |
1,53 |
71,27 |
|
1ПТ35-30, 2ПТ35-30 |
-
|
2,01
|
2,01
|
79,75 |
|
1ПТ35-10, 2ПТ35-10 |
-
|
2,04
|
2,04
|
56,58 |
|
1ПШ13-30, 1ПШД13-30, 1ПШП13-30 |
1,00
|
-
|
1,00
|
25,22 |
|
1ПШ12-30, 1ПШД12-30, 1ПШП12-30 |
1,00
|
-
|
1,00
|
24,02 |
|
1ДПШ13-30 |
0,77 |
- |
0,77 |
16,25 |
|
1ДПШ12-30 |
0,77 |
- |
0,77 |
15,48 |
|
1ППШ13-30 |
0,72 |
- |
0,72 |
16,60 |
|
1ППШ12-30 |
0,72 |
- |
0,72 |
15,83 |
Примечание. При применении арматурной стали класса Ат-IIIC ее диаметр и расход следует принимать одинаковыми с арматурной сталью класса А-III.
(Измененная редакция, Изм. N 1).
Таблица 4
|
Марка плиты |
Контрольная нагрузка (без учета собственного веса плиты), кH (тс), при испытании плит |
|
|
|
по прочности |
по трещиностойкости |
|
1П35.28-30 |
115,6 (11,8) |
63,7 (6,5) |
|
2П35.28-30 |
113,7 (11,6) |
62,7 (6,4) |
|
1П35.28-10 |
67,6 (6,9) |
37,2 (3,8) |
|
2П35.28-10 |
66,6 (6,8) |
37,2 (3,8) |
|
1П30.18-30 |
107,8 (11,0) |
59,8 (6,1) |
|
2П30.18-30 |
68,6 (7,0) |
37,2 (3,8) |
|
1П30.18-10 |
69,6 (7,1) |
38,2 (3,9) |
|
2П30.18-10 |
33,3 (3,4) |
18,6 (1,9) |
|
1П18.18-30 |
184,2 (18,8) |
100,9(10,3) |
|
2П18.18-30 |
128,4 (13,1) |
70,6 (7,2) |
|
1П18.18-10 |
129,4 (13,2) |
71,5 (7,3) |
|
2П18.18-10 |
78,4 (8,0) |
43,1 (4,4) |
|
1П18.15-30 |
179,3 (18,3) |
99,0(10,1) |
|
2П18.15-30 |
122,5 (12,5) |
67,6 (6,9) |
|
1П18.15-10 |
123,5 (12,6) |
67,6 (6,9) |
|
2П18.15-10 |
73,5 (7,5) |
40,2 (4,1) |
|
1ПББ.35.20-30 |
69,6 (7,1) |
38,2 (3,9) |
|
1ПББ.35.20-10 |
38,2 (3,9) |
21,6 (2,2) |
|
1ПТ35-30 |
83,3 (8,5) |
46,1 (4,7) |
|
2ПТ35-30 |
82,3 (8,4) |
45,1 (4,6) |
|
1ПТ35-10 |
50,0 (5,1) |
27,4 (2,8) |
|
2ПТ35-10 |
50,0 (5,1) |
27,4 (2,8) |
|
1ПШ13, 1ПШД13, 1ПШП13 |
94,1 (9,6) |
51,9 (5,3) |
|
1ПШ12, 1ПШД12, 1ПШП12 |
79,4 (8,1) |
44,1 (4,5) |
