ГОСТ 18297-96, часть 2
7.13 Определение механической прочности приборов (5.2.11)
7.13.1 Средства контроля и вспомогательные материалы Деревянная доска из мягких пород дерева (липа, сосна) толщиной 30 мм, шириной 100 мм и длиной на 10 мм больше ширины прибора.
То же, длиной не более длины борта прибора.
Гидропресс рычажного типа.
Манометр технический с диапазоном измерений 0—2,5 МПа, кл. 2.5, цена деления 0,05 МПа.
Динамометрический ключ.
Лупа, обеспечивающая четырехкратное увеличение.
7.13.2 Порядок проведения контроля
а) Определение прочности приборов на действие симметрично приложенной нагрузки Постоянно в течение 10 мин прикладывают нагрузку в 100 кг при помощи гидропресса на
середину доски, положенной на верхнюю плоскость боковой стенки прибора на расстоянии не более
20 мм от передней кромки борта.
б) Определение прочности приборов при действии нагрузки, приложенной к боковой стенке прибора
Постепенно в течение 10 мин прикладывают нагрузку в 100 кг при помощи гидропресса на продольную ось доски, положенной на боковой борт прибора вровень с его кромкой. При этом расстояние от привалочной плоскости до точки приложения усилия должно быть в 1,5 раза меньше, чем при испытаниях на симметрично приложенную нагрузку.
7.13.3 Правила определения результатов испытаний
Приборы считают выдержавшими испытание если:
- после проверки габаритных и присоединительных размеров не обнаружено отклонений, выходящих за пределы допусков;
- после проверки при осмотре с помощью лупы четырехкратного увеличения не обнаружено цека, отколов, трещин, дефектов деталей крепления приборов (деформации крепежных деталей, срыв резьбы, выдавливание прокладок).
7.14 Определение горизонтальности бортов и высоты установки ванн и душевых поддонов на опорах (4.7, 5.2.11)
Прибор, смонтированный на опорах, устанавливают на поверочной плите, после чего замеряют расстояние от плоскости поверочной плиты до верха борта ванны в четырех точках по углам ванны.
При этом разница между максимальной и минимальной из полученных значений не должна превышать 4 мм.
7.15 Контроль уклона дна к отверстию для выпуска (5.2.12) проводят частичным заполнением прибора не менее 10л воды.
После слива в приборе не должна оставаться вода.
7.16 Контроль применяемых материалов (5.3) осуществляют по сопроводительной документации на материалы при входном контроле или путем лабораторных анализов.
8 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
8.1 Приборы следует перевозить крытым транспортом любого вида согласно правилам перевозки грузов, действующим на данном виде транспорта.
8.2 При транспортировании изделий в районы Крайнего Севера и в труднодоступные районы тара и упаковка должны соответствовать ГОСТ 15846.
8.3 Приборы должны храниться в закрытом помещении или под навесом, исключающим возможность попадания на них атмосферных осадков.
9 УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
9.1 Сведения по монтажу и эксплуатации должны быть изложены в эксплуатационной документации (паспорте).
9.2 Присоединять уравнитель электрических потенциалов необходимо при монтаже ванны.
10 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
10.1 Предприятие-изготовитель должно гарантировать соответствие приборов требованиям настоящего стандарта, стандартов или технических условий на приборы конкретных типов при соблюдении условий транспортирования и хранения, установленных настоящим стандартом.
10.2 Гарантийный срок эксплуатации приборов — полтора года со дня сдачи объекта в эксплуатацию или продажи (при реализации приборов через розничную сеть), но не более двух лет со дня их отгрузки предприятием-изготовителем.
ПРИЛОЖЕНИЕ А
(обязательное)
НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ КАЧЕСТВА САНИТАРНО-ТЕХНИЧЕСКИХ ЧУГУННЫХ ЭМАЛИРОВАННЫХ ПРИБОРОВ
1 Термическая стойкость покрытия, цикл.
2 Химическая стойкость покрытия, цикл.
3 Стойкость покрытия к истиранию, цикл.
4 Ударная прочность покрытия, Дж (кгс-м).
5 Механическая прочность прибора, Н (кгс).
6 Присоединительные размеры, мм.
7 Габаритные размеры, отклонение от них: В, Н, L, мм,
8 Отклонение от плоскостности, мм.
9 Высота от пола до верха прибора H1 , мм.
10 Показатели внешнего вида, шт., мм, %.
11 Коэффициент диффузного отражения (белизна).
12 Блеск.
ПРИЛОЖЕНИЕ Б
(обязательное)

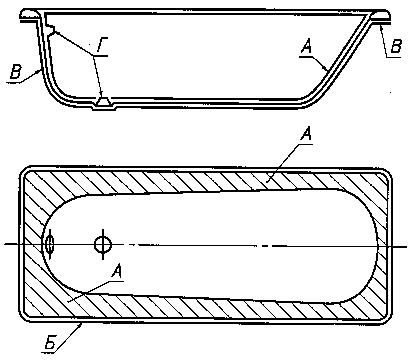

РАСПРЕДЕЛЕНИЕ ПОВЕРХНОСТЕЙ ЧУГУННЫХ ЭМАЛИРОВАННЫХ ПРИБОРОВ НА ПРИМЕРЕ ВАННЫ ПО НАЗНАЧЕНИЮ, УСЛОВИЯМ МОНТАЖА И ЭКСПЛУАТАЦИИ
Рисунок Б1
А - функциональная поверхность; Б - наружная поверхность, видимая после монтажа; В - наружная поверхность, не видимая после монтажа; Г - монтажная поверхность, перекрываемая водосливной или водоразборной арматурой
ПРИЛОЖЕНИЕ В
(обязательное)

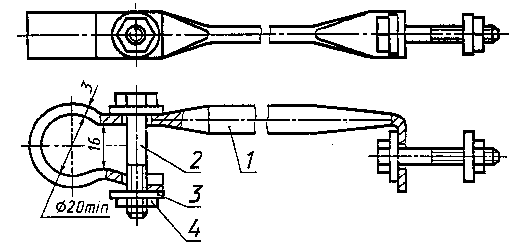

УРАВНИТЕЛЬ ЭЛЕКТРИЧЕСКИХ ПОТЕНЦИАЛОВ МЕЖДУ КОРПУСОМ ВАННЫ И ВОДОПРОВОДНОЙ ТРУБОЙ
Рисунок В1
Табл ица В1
|
Номер детали |
Наименование детали |
Количество |
Материал |
|
1 |
Проводник |
1 |
Проволока стальная диаметром не менее5 мм по ГОСТ 3282 или лента стальная по ГОСТ 503 или ГОСТ 16523 толщиной не менее 2 мм и сечением не менее 24 мм2 |
|
2 |
Болт Мб—6g x35.58.019 по ГОСТ 7798 |
2 |
Сталь марки не ниже 10 по ГОСТ 1050 |
|
3 |
Шайба 6.01.08кп019 по ГОСТ 11371 |
4 |
Тоже |
|
4 |
Гайка М6-6Н.5.019 по ГОСТ 5915 |
2 |
« |
ГОСТ 18297-96
УДК 696.14:006.354 МКС 91.140.70 Ж21 ОКП 49 4000
Ключевые слова: приборы чугунные эмалированные санитарно-технические (ванны, мойки, поддоны), технические требования, маркировка, упаковка, транспортирование, хранение
