ГОСТ 12586.1-83 (1994), часть 2
Зажим
Черт. 4
Таблица 8
Спецификация и выборка стали на один зажим
|
|
|
Диаметр |
|
|
Общая |
Выборка стали |
||
|
Пози ция |
Эскиз |
или сечение, мм |
Длина,мм |
Колич ество |
длина, м |
Диаметр или сечение, мм |
Масса, кг |
Масса изделия, кг |
|
36
|
См.черт.4 |
25х5 |
50 |
2 |
0,1 |
25х5 |
0,1 |
|
|
37
|
Болт М5х25 по ГОСТ7805 |
- |
- |
2 |
- |
Метизы |
0,02 |
0,12 |
|
38
|
Гайка М5 по ГОСТ 5927 |
- |
- |
2 |
- |
|
|
|
|
39
|
Шайба М5 по ГОСТ 11371 |
- |
- |
2 |
- |
|
|
|
9. При установке в трубах закладных изделий марки М1, предназначенных для защиты трубопроводов от электрокоррозии, независимо от способа крепления концов спиральной арматуры (п.8) должны применяться два зажима. Закладное изделие М1 должно быть приварено к верхней пластине зажима (поз. 36) до установки его в форму. Пластины зажимов, предназначенные для установки закладного изделия М1, а также спиральная арматура в зоне крепления к ней закладного изделия должны быть тщательно очищены для обеспечения электрического контакта между ними.
Конструкция закладного изделия М1 и детали установки его в трубе приведены на черт. 5, а спецификация и выборка стали на одно закладное изделие М1 - в табл.9.
При изготовлении труб с закладными изделиями М1 общий расход стали на одну трубу (табл. 1) должен быть увеличен на 0,37 кг.

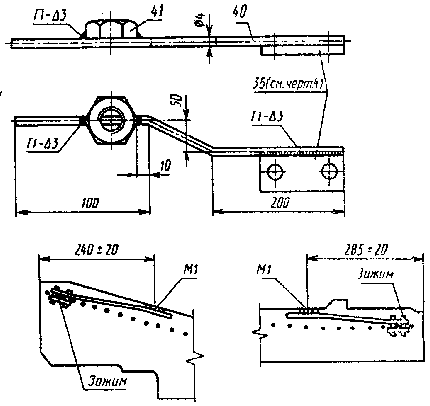

Закладное изделие М1
Черт. 5
Таблица 9
Спецификация и выборка стали на одно закладное изделие
|
|
|
Диаметр |
|
|
Общая |
Выборка стали |
||
|
Пози ция |
Эскиз |
или сечение, мм |
Длина,мм |
Колич ество |
длина, м |
Диаметр или сечение, мм |
Масса, кг |
Масса изделия, кг |
|
40
|
|
4BpI |
450 |
1 |
0,45 |
4BpI |
0,044 |
0,064 |
|
41
|
Гайка М16 по ГОСТ 5916 |
- |
- |
1 |
- |
Гайка |
0,02 |
0,04 |
Примечание. Поз. 40 допускается изготовлять из проволоки класса В-I.
3-9. (Измененная редакция, Изм. N 1).
