ГОСТ 19804.3-80 (1986)
ГОСТ 19804.3-80*
УДК 624.155.113:006.354 Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ
КВАДРАТНОГО СЕЧЕНИЯ С КРУГЛОЙ ПОЛОСТЬЮ
Конструкция и размеры
Reinforced concrete driven piles of square cross-section
with inner round cave. Construction and dimensions
ОКП 58 172103
Дата введения 1981-07-01
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 12 сентября 1980 г. № 145
2. ПЕРЕИЗДАНИЕ (октябрь 1986 г.) с Изменением № 1, утвержденным в марте 1983 г.; Пост. № 54 от 31.03.83 (ИУС 9-83).
1. Настоящий стандарт распространяется на забивные железобетонные сваи квадратного сечения с круглой полостью с ненапрягаемой и напрягаемой продольной арматурой и устанавливает конструкцию свай и арматурных изделий к ним.
2. Железобетонные сваи квадратного сечения с круглой полостью должны удовлетворять требованиям ГОСТ 19804.0-78 и требованиям настоящего стандарта.
3. Форма, марки и номинальные размеры свай должны соответствовать указанным на черт. 1 и в табл. 1.

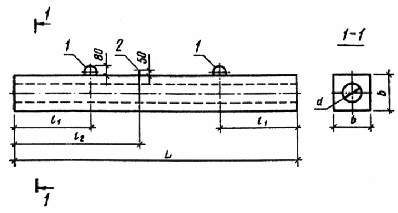

Сваи квадратного сечения с круглой полостью
1 - подъемные петли; 2 -штырь для фиксации места строповки
при подъеме на копер.
Черт. 1
Таблица 1
|
Марка |
Номинальные размеры, мм |
Объем |
Масса |
Расход |
||||
|
сваи |
L |
|
|
b |
d |
бетона,
|
сваи, т |
стали, кг |
|
СП3-30 |
3000 |
600 |
|
|
|
0,21 |
0,52 |
12,9 |
|
СПН3-30 |
|
|
|
|
|
|
|
8,1 |
|
СП3,5-30 |
3500 |
700 |
|
|
|
0,24 |
0,61 |
15,0 |
|
СПН3,5-30 |
|
|
|
|
|
|
|
9,4 |
|
СП4-30 |
4000 |
800 |
|
|
|
0,28 |
0,70 |
16,5 |
|
СПН4-30 |
|
|
|
|
|
|
|
10,1 |
|
СП4,5-30 |
4500 |
900 |
- |
|
|
0,31 |
0,79 |
18,2 |
|
СПН4,5-30 |
|
|
|
|
|
|
|
10,7 |
|
СП5-30 |
5000 |
1000 |
|
|
|
0,35 |
0,87 |
19,7 |
|
СПН5-30 |
|
|
|
|
|
|
|
11,1 |
|
СП5,5-30 |
5500 |
1100 |
|
|
|
0,38 |
0,96 |
21,4 |
|
СПН5,5-30 |
|
|
|
|
|
|
|
11,7 |
|
СП6-30 |
6000 |
1200 |
|
300 |
160 |
0,42 |
1,05 |
23,0 |
|
СПН6-30 |
|
|
|
|
|
|
|
12,4 |
|
СП7-30 |
7000 |
1400 |
|
|
|
0,49 |
1,22 |
33,8 |
|
СПН7-30 |
|
|
|
|
|
|
|
14,9 |
|
СП8-30 |
8000 |
1600 |
2400 |
|
|
0,56 |
1,40 |
38,8 |
|
СПН8-30 |
|
|
|
|
|
|
|
17,8 |
|
СП9-30 |
9000 |
1800 |
2600 |
|
|
0,63 |
1,57 |
43, 1 |
|
СПН9-30 |
|
|
|
|
|
|
|
19,1 |
|
СП10-30 |
10000 |
2100 |
2900 |
|
|
0,70 |
1,75 |
47,4 |
|
СПН10-30 |
|
|
|
|
|
|
|
20,6 |
|
СП11-30 |
11000 |
2300 |
3200 |
|
|
0,77 |
1,92 |
51,8 |
|
СПН11-30 |
|
|
|
|
|
|
|
28,8 |
|
СП12-30 |
12000 |
2500 |
3500 |
|
|
0,84 |
2,10 |
56,1 |
|
СПН12-30 |
|
|
|
|
|
|
|
30,7 |
|
СП3-40 |
3000 |
600 |
|
|
|
0,30 |
0,75 |
15,4 |
|
СПН3-40 |
|
|
|
|
|
|
|
10,8 |
|
СП3,5-40 |
3500 |
700 |
|
|
|
0,35 |
0,88 |
17,2 |
|
СПН3,5-40 |
|
|
|
|
|
|
|
11,4 |
|
СП4-40 |
4000 |
800 |
|
|
|
0,40 |
1,01 |
18,9 |
|
СПН4-40 |
|
|
|
|
|
|
|
12,2 |
|
СП4,5-40 |
4500 |
900 |
|
|
|
0,45 |
1,13 |
20,8 |
|
СПН4,5-40 |
|
|
- |
|
|
|
|
12,9 |
|
СП5-40 |
5000 |
1000 |
|
|
|
0,50 |
1,26 |
22,5 |
|
СПН5-40 |
|
|
|
|
|
|
|
13,4 |
|
СП5,5-40 |
5500 |
1100 |
|
|
|
0,55 |
1,38 |
25,1 |
|
СПН5,5-40 |
|
|
|
400 |
275 |
|
|
15,7 |
|
СП6-40 |
6000 |
1200 |
|
|
|
0,60 |
1,51 |
26,8 |
|
СПН6-40 |
|
|
|
|
|
|
|
16,5 |
|
СП7-40 |
7000 |
1400 |
|
|
|
0,70 |
1,76 |
37,9 |
|
СПН7-40 |
|
|
|
|
|
|
|
19,8 |
|
СП8-40 |
8000 |
1600 |
2400 |
|
|
0,80 |
2,01 |
42,6 |
|
СПН8-40 |
|
|
|
|
|
|
|
21,6 |
|
СП9-40 |
9000 |
1800 |
2600 |
|
|
0,91 |
2,26 |
48,1 |
|
СПН9-40 |
|
|
|
|
|
|
|
24,8 |
|
СП10-40 |
10000 |
2100 |
2900 |
|
|
1,01 |
2,52 |
52,6 |
|
СПН10-40 |
|
|
|
|
|
|
|
26,6 |
|
СП11-40 |
11000 |
2300 |
3200 |
|
|
1,11 |
2,77 |
57,3 |
|
СПН11-40 |
|
|
|
|
|
|
|
28,3 |
|
СП12-40 |
12000 |
2500 |
3500 |
|
|
1,21 |
3,02 |
62,0 |
|
СПН12-40 |
|
|
|
|
|
|
|
29,9 |
Марки свай квадратного сечения с круглой полостью с ненапрягаемой арматурой имеют в обозначении буквы СП, марки свай с круглой полостью с напрягаемой арматурой - СПН.
4. Сваи длиной до 5 м включительно допускается изготовлять без подъемных петель и поднимать их за торцы с помощью специальных захватов.
5. Сваи длиной до 7 м включительно допускается изготовлять без штырей, фиксирующих место строповки при подъеме на копер. В этих случаях стропы при подъеме сваи на копер должны располагаться у подъемной петли.
6. Сваи должны изготавливаться из тяжелого бетона марки по прочности на сжатие не ниже М300.
7. В качестве крупного заполнителя для бетона свай должен применяться щебень из естественного камня и гравия по ГОСТ 10268-80 с размером фракций не более 20 мм.
8. Сваи с ненапрягаемой арматурой армируются пространственными каркасами.
В качестве продольной ненапрягаемой арматуры каркасов должна применяться горячекатаная арматурная сталь классов А-I, А-II и А-III по ГОСТ 5781-82.
Для поперечного армирования свай в качестве конструктивной арматуры следует применять проволоку класса В-I диаметром 5 мм по ГОСТ 6727-80. При отсутствии проволоки класса В-I в качестве поперечной арматуры следует применять проволоку периодического профиля класса Вр-I по ГОСТ 6727-80. Поперечная арматура должна быть приварена к продольным стержням в каждом пересечении контактной точечной сваркой.
9. Расположение арматуры в сваях с ненапрягаемой арматурой должно соответствовать указанному на черт. 2. Общий вид арматурного каркаса показан на черт. 3.
Спецификация арматурных изделий на сваю приведена в табл. 2, выборка арматурной стали на одну сваю - в табл. 3, ведомость стержней и выборка стали на один каркас - в табл. 4 и 5.
Армирование свай с ненапрягаемой арматурой
Черт. 2

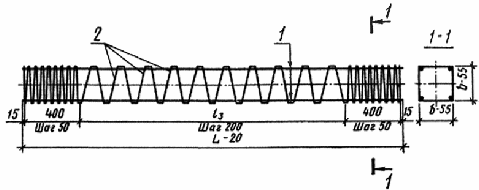

Арматурный каркас
1 - продольная арматура; 2 - поперечная арматура.
Черт. 3
Таблица 2
Спецификация арматурных изделий на сваи марок СП3-30 ¸ СП12-40
|
Марка сваи |
Арматурный каркас (1 шт.) |
Петли (2 шт.) |
Штырь (1 шт.) |
|
|
Марки |
||
|
CП3-30 |
КП3-30 |
Пп1 |
|
|
СП3,5-30 |
КП3,5-30 |
|
|
|
CП4-30 |
КП4-30 |
|
|
|
СП4,5-30 |
КП4,5-30 |
|
- |
|
CП5-30 |
КП5-30 |
Пп2 |
|
|
СП5,5-30 |
КП5,5-30 |
|
|
|
CП6-30 |
КП6-30 |
|
|
|
CП7-30 |
КП7-30 |
|
|
|
CП8-30 |
КП8-30 |
|
|
|
CП9-30 |
КП9-30 |
|
|
|
CП10-30 |
КП10-30 |
Пп3 |
Ш1 |
|
CП11-30 |
КП11-30 |
|
|
|
CП12-30 |
КП12-30 |
|
|
|
CП3-40 |
КП3-40 |
|
|
|
СП3,5-40 |
КП3,5-40 |
|
|
|
CП4-40 |
КП4-40 |
Пп4 |
|
|
СП4,5-40 |
КП4,5-40 |
|
- |
|
CП5-40 |
КП5-40 |
|
|
|
СП5,5-40 |
КП5,5-40 |
|
|
|
CП6-40 |
КП6-40 |
Пп5 |
|
|
CП7-40 |
КП7-40 |
|
|
|
CП8-40 |
КП8-40 |
|
|
|
CП9-40 |
КП9-40 |
Ш1 |
|
|
CП10-40 |
КП10-40 |
Пп6 |
|
|
CП11-40 |
КП11-40 |
|
|
|
CП12-40 |
КП12-40 |
|
|
Таблица 3
Выборка арматурной стали на сваи марок СП3-30 ¸ СП12-40
|
Марка |
Арматурная сталь |
|||||||||||||
|
сваи |
по ГОСТ 5781-82 |
по ГОСТ 5781-82 |
по ГОСТ 6727-80, |
|
||||||||||
|
|
Класс А-I |
Класс А-II |
класс А-III |
класс В-I |
Всего, |
|||||||||
|
Диаметр, мм |
Масса, кг |
Диаметр, мм |
Масса, кг |
Диаметр, мм |
Масса, кг |
Итого, кг |
Диаметр, мм |
Масса, кг |
Диаметр, мм |
Масса, кг |
Диаметр, мм |
Масса, кг |
масса, кг |
|
|
СП3-30 |
|
7,4 |
|
|
8 |
0,8 |
8,2 |
|
|
|
|
|
4 ,7 |
12,9 |
|
СП3,5-30 |
|
9,8 |
|
|
|
|
9,8 |
|
|
|
|
|
5,2 |
15,0 |
|
СП4-30 |
|
11,0 |
|
|
|
|
11,0 |
|
|
|
|
|
5,5 |
16,5 |
|
СП4,5-30 |
|
12,3 |
- |
- |
|
|
12,3 |
|
|
|
|
|
5,9 |
18,2 |
|
СП5-30 |
|
13,5 |
|
|
|
|
13,5 |
|
|
|
|
|
6,2 |
19,7 |
|
СП5,5-30 |
|
14,7 |
|
|
|
|
14,7 |
- |
- |
|
|
|
6,7 |
21,4 |
|
СП6-30 |
|
16,0 |
|
|
|
|
16,0 |
|
|
- |
- |
|
7,0 |
23,0 |
|
СП7-30 |
10 |
1,2 |
|
24,8 |
|
|
26,0 |
|
|
|
|
|
7,8 |
33,8 |
|
СП8-30 |
|
|
|
30,1 |
|
|
30,2 |
|
|
|
|
|
8,6 |
38,8 |
|
СП9-30 |
|
|
12 |
33,7 |
|
|
33,8 |
|
|
|
|
|
9,3 |
43,1 |
|
СП10-30 |
|
0,1 |
|
37,2 |
|
|
37,3 |
|
|
|
|
|
10,1 |
47,4 |
|
СП11-30 |
|
|
|
1,8 |
- |
- |
1,9 |
12 |
39,0 |
|
|
5 |
10,9 |
51,8 |
|
СП12-30 |
|
|
|
1,8 |
|
|
1,9 |
- |
- |
12 |
42,6 |
|
11,6 |
56,1 |
|
СП3-40 |
|
8,8 |
|
|
|
|
8,8 |
|
|
|
|
|
6,6 |
15,4 |
|
СП3,5-40 |
|
10,0 |
|
|
|
|
10,0 |
|
|
|
|
|
7,2 |
17,2 |
|
СП4-40 |
|
11,2 |
- |
- |
|
|
11,2 |
|
|
|
|
|
7,7 |
18,9 |
|
СП4,5-40 |
|
12,5 |
|
|
|
|
12,5 |
|
|
|
|
|
8,3 |
20,8 |
|
СП5-40 |
|
13,7 |
|
|
|
|
13,7 |
|
|
|
|
|
8,8 |
22,5 |
|
СП5,5-40 |
|
13,5 |
|
2,2 |
|
|
15,7 |
|
|
|
|
|
9,4 |
25,1 |
|
СП6-40 |
|
14,8 |
|
2,2 |
|
|
17,0 |
|
|
|
|
|
9,8 |
26,8 |
|
СП7-40 |
|
- |
12 |
27,0 |
|
|
27,0 |
|
|
|
|
|
10,9 |
37,9 |
|
СП8-40 |
|
|
|
30,5 |
|
|
30,5 |
|
|
|
|
|
12,0 |
42,6 |
|
СП9-40 |
|
|
|
31,9 |
|
|
35,0 |
|
|
|
|
|
13,1 |
48,1 |
|
СП10-40 |
|
0,1 |
|
35,4 |
14 |
3,0 |
38,5 |
|
|
|
|
|
14,1 |
52,6 |
|
СП11-40 |
|
|
- |
- |
|
|
3,1 |
12 |
39,0 |
|
|
|
15,2 |
57,3 |
|
СП12-40 |
|
|
|
|
|
|
|
- |
- |
12 |
42,6 |
|
16,3 |
62,0 |
Таблица 4
Ведомость стержней на каркасы марок КП3-30 ¸ КП12-40
|
Марка каркаса
|
Пози- ция
|
Эскиз
|
Диаметр, мм класс
|
Длина, мм
|
Количество
|
|
КП3-30
|
1 2 |
|
10АI 5ВI |
2980 30600 |
4 1 |
|
КП3,5-30
|
1 2 |
|
10АI 5ВI |
3480 33600 |
4 1 |
|
КП4-30
|
1 2 |
|
10АI 5ВI |
3980 35600 |
4 1 |
|
КП4,5-30
|
1 2
|
Поз. 1
|
10АI 5ВI
|
4480 38600
|
4 1
|
|
КП5-30
|
1 2
|
Поз. 2
|
10АI 5ВI
|
4980 40600
|
4 1
|
|
КП5,5-30
|
1 2 |
|
10АI 5ВI |
5480 43600 |
4 1 |
|
КП6-30
|
1 2 |
|
10АI 5ВI |
5980 45600 |
4 1 |
|
КП7-30
|
1 2 |
|
12АI 5ВI |
6980 50600 |
4 1 |
|
КП8-30
|
1 2 |
|
12АI 5ВI |
7980 55600 |
4 1 |
|
КП9-30
|
1 2 |
|
12АI 5ВI |
8980 60600 |
4 1 |
|
КП10-30
|
1 2 |
|
12АI 5ВI |
9980 65600 |
4 1 |
|
КП11-30
|
1 2 |
|
12АII 5ВI |
10980 70600 |
4 1 |
|
КП12-30
|
1 2 |
|
12АIII 5ВI |
11980 75600 |
4 1 |
|
КП3-40
|
1 2 |
|
10АI 5ВI |
2980 43000 |
4 1 |
|
КП3,5-40
|
1 2 |
|
10АI 5ВI |
3480 47100 |
4 1 |
|
КП4-40
|
1 2 |
|
10АI 5ВI |
3980 49900 |
4 1 |
|
КП4,5-40
|
1 2
|
Поз. 1
|
10АI 5ВI
|
4480 54100
|
4 1
|
|
КП5-40
|
1 2
|
Поз. 2
|
10АI 5ВI
|
4980 56900
|
4 1
|
|
КП5,5-40
|
1 2 |
|
10АI 5ВI |
5480 61100 |
4 1 |
|
КП6-40
|
1 2 |
|
10АI 5ВI |
5980 63900 |
4 1 |
|
КП7-40
|
1 2 |
|
12АI 5ВI |
6980 70800 |
4 1 |
|
КП8-40
|
1 2 |
|
12АI 5ВI |
7980 77800 |
4 1 |
|
КП9-40
|
1 2 |
|
12АI 5ВI |
8980 84800 |
4 1 |
|
КП10-40
|
1 2 |
|
12АI 5ВI |
9980 91800 |
4 1 |
|
КП11-40
|
1 2 |
|
12АII 5ВI |
10980 98700 |
4 1 |
|
КП12-40
|
1 2 |
|
12АIII 5ВI |
11980 105800 |
4 1 |
Таблица 5
Выборка стали на каркасы марок СП3-30 ¸ КП12-40
|
|
Арматурная сталь, кг |
|
||||
|
Марка |
по ГОСТ 5781-82
|
по ГОСТ 5781-82, |
по ГОСТ 6727-80, |
Всего масса, |
||
|
каркаса
|
Класс А-I, диаметр
|
Класс АII, диаметр |
класс А-III, диаметр |
класс В-I, диаметр |
кг |
|
|
|
10 мм |
12 мм |
12 мм |
12 мм |
5 мм |
|
|
КП3-30 КП3,5-30 КП4-30 КП4,5-30 КП5-30 КП5,5-30 КП6-30 КП7-30 КП8-30 КП9-30 КП10-30 КП11-30 КП12-30 КП3-40 КП3,5-40 КП4-40 КП4,5-40 КП5-40 КП5,5-40 КП6-40 КП7-40 КП8-40 КП9-40 КП10-40 КП11-40 КП12-40
|
7,4 8,6 9,8 11,1 12,3 13,5 14,8 - - - - - - 7,4 8,6 9,8 11,1 12,3 13,5 14,8 - - - - - -
|
- - - - - - - 24,8 28,3 31,9 35,4 - - - - - - - - - 24,8 28,3 31,9 35,4 - -
|
- - - - - - - - - - - 39,0 - - - - - - - - - - - - 39,0 -
|
- - - - - - - - - - - - 42,6 - - - - - - - - - - - - 42,6
|
4,7 5,2 5,5 5,9 6,2 6,7 7,0 7,8 8,6 9,3 10,1 10,9 11,6 6,6 7,2 7,7 8,3 8,8 9,4 9,8 10,9 12,0 13,1 14,1 15,2 16,3
|
12,1 13,8 15,3 17,0 18,5 20,2 21,8 32,6 36,9 41,2 45,5 49,9 54,2 14,0 15,8 17,5 19,4 21,1 22,9 24,6 35,7 40,3 45,0 49,5 54,2 58,9
|
