ГОСТ 19804.6-83 (1992)
ГОСТ 19804.6-83
Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СВАИ ПОЛЫЕ КРУГЛОГО СЕЧЕНИЯ И СВАИ-ОБОЛОЧКИ
ЖЕЛЕЗОБЕТОННЫЕ СОСТАВНЫЕ С НЕНАПРЯГАЕМОЙ
АРМАТУРОЙ
Конструкция и размеры
Reinforced-concrete round hole built-up
piles and tubular piles
Structure and dimensions
ОКП 58 1721
Дата введения 1984-01-01
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 2 февраля 1983 г. № 21
ПЕРЕИЗДАНИЕ июнь 1992 г.
1. Настоящий стандарт распространяется на железобетонные составные полые сваи круглого сечения (в дальнейшем - сваи) диаметром от 400 до 800 мм, сваи-оболочки диаметром от 1000 до 1600 мм с ненапрягаемой продольной арматурой, с болтовыми и сварными стыками и устанавливает конструкцию свай, свай-оболочек и их секций, а также конструкцию арматурных и закладных изделий к ним.
Сваи и сваи-оболочки и их секции должны удовлетворять всем требованиям ГОСТ 19804-91 и требованиям изложенным, в соответствующих разделах настоящего стандарта.
Условия расчета и применения свай и свай-оболочек даны в справочном приложении.
Марки свай и их секций имеют в обозначении буквы СК, марки свай-оболочек и их секций - СО или СОУ (усиленные). Марки свай и свай-оболочек и их секций с болтовыми стыками имеют в конце цифрового обозначения букву "б", со сварными стыками - буквы "св", например: СК6-40б, СО6-100св. Марки свай и их секций с наконечником имеют в конце цифрового обозначения букву "н", например, СК10-80свн.
2. Конструкция и размеры секций свай и свай-оболочек
2.1. Секции свай изготовляют с закрытым нижним концом (с наконечником) или с открытым нижним концом. Секции свай-оболочек изготовляют с открытым нижним концом.
Концы секций, образующих стык в свае или свае-оболочке, изготовляют с элементами, предназначенными для выполнения болтового или сварного стыка.
2.2. Форма, марки, номинальные размеры секций и их технические показатели (марка бетона по прочности на сжатие и расход материалов), а также места строповки должны соответствовать указанным на черт.1, 2 и в табл.1.
Секции свай без наконечника или сваи-оболочки

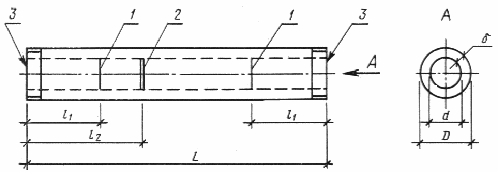

1 - место строповки при выемке из опалубки и транспортировании (одинарная полоса);
2 - место строповки при подъеме на копер (двойная полоса); 3 - элемент стыка.
Черт. 1
Секции свай с наконечником

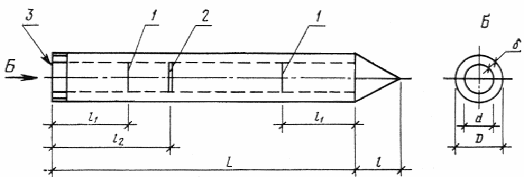

1 - место строповки при выемке из опалубки и транспортировании (одинарная полоса);
2 - место строповки при подъеме на копер (двойная полоса); 3 - элемент стыка
Черт. 2
Таблица 1
Номенклатура секций свай и свай-оболочек
|
Марка секции |
Номинальные размеры, мм
|
Проектная марка |
Объем бетона, |
Масса сек- |
Расход стали |
||||||
|
сваи и сваи- оболочки
|
L
|
|
|
D
|
d
|
|
|
бетона по прочности на сжатие
|
|
ции, т
|
на секцию, кг |
|
СК6-40б |
6000 |
- |
- |
|
|
|
- |
|
0,47 |
1,18 |
71,2 |
|
СК8-40б СК8-40бн |
8000
|
1650
|
2400
|
|
|
|
- 400 |
|
0,63 0,66 |
1,58 1,65 |
80,0 63,7 |
|
СК10-40б СК10-40бн |
10000
|
2100
|
2900
|
|
|
|
- 400 |
|
0,80 0,82 |
2,00 2,05 |
90,5 73,3 |
|
СК12-40б СК12-40бн |
12000
|
2500
|
3500
|
400
|
240
|
|
- 400 |
|
0,96 0,98 |
2,40 2,45 |
100,1 82,9 |
|
СК14-40б СК14-40бн |
14000
|
2900
|
4100
|
|
|
|
- 400 |
|
1,12 1,14 |
2,80 2,85 |
151,5 134,7 |
|
СК16-40б СК16-40бн |
16000
|
3300
|
4700
|
|
|
|
- 400 |
|
1,28 1,30 |
3,20 3,25 |
167,3 150,4 |
|
СК18-40б СК18-40бн |
18000
|
3700
|
5300
|
|
|
80
|
- 400 |
|
1,44 1,46 |
3,60 3,65 |
183,0 166,0 |
|
СК6-50б |
6000 |
- |
- |
|
|
|
- |
|
0,62 |
1,55 |
85,2 |
|
СК8-50б СК8-50бн |
8000
|
1650
|
2400
|
|
|
|
- 500 |
|
0,83 0,87 |
2,08 2,18 |
95,7 74,1 |
|
СК10-50б СК10-50бн |
10000
|
2100
|
2900
|
|
|
|
- 500 |
|
1,04 1,08 |
2,60 2,70 |
106,4 84,6 |
|
СК12-50б СК12-50бн |
12000
|
2500
|
3500
|
500
|
340
|
|
- 500 |
М300
|
1,26 1,29 |
3,15 3,23 |
117,0 95,2 |
|
СК14-50б СК14-50бн |
14000
|
2900
|
4100
|
|
|
|
- 500 |
|
1,47 1,50 |
3,67 3,75 |
169,4 148,0 |
|
СК16-50б СК16-50бн |
16000
|
3300
|
4700
|
|
|
|
- 500 |
|
1,68 1,72 |
4,20 4,30 |
186,1 164,6 |
|
СК18-50б СК18-50бн |
18000
|
3700
|
5300
|
|
|
|
- 500 |
|
1,89 1,93 |
4,72 4,83 |
202,7 181,2 |
|
СК6-60б |
6000 |
- |
- |
|
|
|
- |
|
0,93 |
2,32 |
107,1 |
|
СК8-60б СК8-60бн |
8000
|
1650
|
2400
|
|
|
|
- 600 |
|
1,24 1,30 |
3,10 3,25 |
120,0 91,8 |
|
СК10-60б СК10-60бн |
10000
|
2100
|
2900
|
|
|
|
- 600 |
|
1,55 1,62 |
3,88 4,05 |
133,0 104,7 |
|
СК12-60б СК12-60бн |
12000
|
2500
|
3500
|
600
|
400
|
|
- 600 |
|
1,87 1,93 |
4,68 4,83 |
145,9 117,7 |
|
СК14-60б СК14-60бн |
14000
|
2900
|
4100
|
|
|
|
- 600 |
|
2,18 2,25 |
5,45 5,63 |
203,0 175,0 |
|
СК16-60б СК16-60бн |
16000
|
3300
|
4700
|
|
|
100
|
- 600 |
|
2,50 2,56 |
6,25 6,40 |
222,3 194,5 |
|
СК18-60б СК18-60бн |
18000
|
3700
|
5300
|
|
|
|
- 600 |
|
2,81 2,87 |
7,03 7,18 |
241,6 213,8 |
|
СК6-80б |
6000 |
|
|
|
|
|
- |
|
1,30 |
3,25 |
189,2 |
|
СК8-80б СК8-80бн |
8000
|
|
|
|
|
|
- 800 |
|
1,74 1,88 |
4,35 4,70 |
218,4 175,8 |
|
СК10-80б СК10-80бн |
10000
|
|
|
800 |
600 |
|
- 800 |
|
2,18 2,32 |
5,45 5,80 |
247,6 205,0 |
|
СК12-80б СК12-80бн |
12000
|
|
|
|
|
|
- 800 |
|
2,62 2,76 |
6,55 6,90 |
276,9 234,4 |
|
СО6-100б |
6000 |
|
|
|
|
|
|
|
1,96 |
4,90 |
305,1 |
|
СО8-100б |
8000 |
|
|
1000 |
760 |
|
- |
|
2,62 |
6,55 |
361,7 |
|
СО10-100б |
10000 |
|
|
|
|
|
|
|
3,28 |
8,20 |
418,4 |
|
СО12-100б |
12000 |
|
|
|
|
|
|
М400 |
3,95 |
9,88 |
475,0 |
|
СО6-120б |
6000 |
|
|
|
|
|
|
|
2,40 |
6,00 |
340,4 |
|
СО8-120б |
8000 |
- |
- |
1200 |
960 |
120 |
- |
|
3,22 |
8,05 |
398,9 |
|
СО10-120б |
10000 |
|
|
|
|
|
|
|
4,03 |
10,08 |
457,5 |
|
СО12-120б |
12000 |
|
|
|
|
|
|
|
4,84 |
12,10 |
516,0 |
|
СО6-160б |
6000 |
|
|
|
|
|
|
|
3,29 |
8,23 |
417,2 |
|
СО8-160б |
8000 |
|
|
1600 |
1360 |
|
- |
|
4,41 |
11,03 |
481,4 |
|
СО10-160б |
10000 |
|
|
|
|
|
|
|
5,52 |
13,80 |
545,6 |
|
СО12-160б |
12000 |
|
|
|
|
|
|
|
6,64 |
16,60 |
609,8 |
|
СК6-40св |
6000 |
|
|
|
|
|
- |
|
0,48 |
1,20 |
82,7 |
|
СК8-40cв СК8-40свн |
8000 |
|
|
|
|
|
- 400 |
|
0,64 0,66 |
1,60 1,65 |
100,3 89,3 |
|
СК10-40св СК10-40свн |
10000
|
|
|
|
|
|
- 400 |
|
0,80 0,82 |
2,00 2,05 |
118,0 107,0 |
|
СК12-40св СК12-40свн |
12000
|
|
|
400
|
240
|
|
- 400 |
|
0,96 0,98 |
2,40 2,45 |
135,6 124,6 |
|
СК14-40св СК14-40свн |
14000
|
2900
|
4100
|
|
|
|
- 400 |
|
1,12 1,14 |
2,80 2,85 |
153,2 142,2 |
|
СК16-40св СК16-40свн |
16000
|
3300
|
4700
|
|
|
|
- 400 |
|
1,28 1,30 |
3,20 3,25 |
170,7 159,8 |
|
СК18-40св СК18-40свн |
18000
|
3700
|
5300
|
|
|
80
|
- 400 |
|
1,45 1,46 |
3,60 3,65 |
188,3 177,4 |
|
СК6-50св |
6000 |
|
|
|
|
|
- |
|
0,63 |
1,58 |
44,3 |
|
СК8-50св СК8-50свн |
8000
|
|
|
|
|
|
- 500 |
М300
|
0,84 0,88 |
2,10 2,20 |
112,8 98,6 |
|
СК10-50св СК10-50свн |
10000
|
-
|
-
|
|
|
|
- 500 |
|
1,05 1,09 |
2,63 2,73 |
131,5 117,2 |
|
СК12-50св СК12-50свн |
12000
|
|
|
500
|
340
|
|
- 500 |
|
1,26 1,30 |
3,15 3,25 |
150,0 135,7 |
|
СК14-50св СК14-50свн |
14000
|
2900
|
4100
|
|
|
|
- 500 |
|
1,47 1,51 |
3,68 3,78 |
168,6 154,3 |
|
СК16-50св СК16-50свн |
16000
|
3300
|
4700
|
|
|
|
- 500 |
|
1,69 1,72 |
4,23 4,30 |
187,1 172,9 |
|
СК18-50св СК18-50свн |
18000
|
3700
|
5300
|
|
|
|
- 500 |
|
1,90 1,93 |
4,75 4,83 |
205,7 191,4 |
|
СК6-60св |
6000 |
|
|
|
|
|
- |
|
0,94 |
2,35 |
112,1 |
|
СК8-60св СК8-60свн |
8000
|
|
|
|
|
|
- 600 |
|
1,25 1,31 |
3,13 3,28 |
135,0 119,4 |
|
СК10-60св СК10-60свн |
10000
|
|
|
|
|
|
- 600 |
|
1,57 1,62 |
3,93 4,05 |
157,8 142,2 |
|
СК12-60св СК12-60свн |
12000
|
|
|
600
|
400
|
|
- 600 |
|
1,88 1,94 |
4,70 4,85 |
180,8 165,1 |
|
СК14-60св СК14-60свн |
14000
|
2900
|
4100
|
|
|
|
- 600 |
|
2,19 2,25 |
5,48 5,63 |
203,7 187,9 |
|
СК16-60св СК16-60свн |
16000
|
3300
|
4700
|
|
|
100
|
- 600 |
|
2,51 2,57 |
6,28 6,43 |
226,5 210,4 |
|
СК18-60св СК18-60свн |
18000
|
3700
|
5300
|
|
|
|
- 600 |
|
2,82 2,88 |
7,05 7,20 |
244,4 233,8 |
|
СК6-80св |
6000 |
|
|
|
|
|
- |
|
1,31 |
3,28 |
151,5 |
|
СК8-80св СК8-80свн |
8000
|
|
|
|
|
|
- 800 |
|
1,75 1,89 |
4,38 4,73 |
179,9 155,1 |
|
СК10-80св СК10-80свн |
10000
|
|
|
800 |
600 |
|
- 800 |
|
2,19 2,33 |
5,48 5,83 |
208,2 183,5 |
|
СК12-80св СК12-80свн |
12000
|
|
|
|
|
|
- 800 |
|
2,63 2,77 |
6,58 6,93 |
236,5 211,9 |
|
СО6-100св |
6000 |
|
|
|
|
|
|
|
1,98 |
4,95 |
262,5 |
|
СО8-100св |
8000 |
|
|
1000 |
760 |
|
|
|
2,64 |
6,60 |
319,5 |
|
СО10-100св |
10000 |
|
|
|
|
|
|
М400 |
3,31 |
8,28 |
376,6 |
|
СО12-100св |
12000 |
|
|
|
|
|
|
|
3,97 |
9,93 |
438,7 |
|
СО6-120св СОУ6-120св |
6000
|
-
|
-
|
|
|
|
|
|
2,43 2,43 |
6,08 6,08 |
295,1 419,4 |
|
СО8-120св СОУ8-120свн |
8000
|
|
|
|
|
|
|
|
3,24 3,24 |
8,10 8,10 |
359,0 518,4 |
|
СО10-120св СОУ10-120св |
10000
|
|
|
12000
|
960
|
120
|
- |
|
4,06 4,06 |
10,15 10,15 |
418,0 617,5 |
|
СО12-120св СОУ12-120св |
12000
|
|
|
|
|
|
|
|
4,87 4,87 |
12,18 12,18 |
477,0 716,4 |
|
СО6-160св СОУ6-160св |
6000
|
|
|
|
|
|
|
|
3,33 3,33 |
8,33 8,33 |
376,6 669,9 |
|
СО8-160св СОУ8-160св |
8000
|
|
|
|
|
|
|
|
4,44 4,44 |
11,10 11,10 |
440,8 832,5 |
|
СО10-160св СОУ10-160св |
10000
|
|
|
16000
|
1360
|
120
|
|
|
5,56 5,56 |
13,90 13,90 |
505,5 995,2 |
|
СО12-160св СОУ12-160св |
12000
|
|
|
|
|
|
|
|
6,67 6,67 |
16,68 16,68 |
569,3 1157,7 |
2.3. В качестве крупного и мелкого заполнителей для бетона секций следует применять фракционированный щебень из естественного камня с размерами фракций 10 - 20 мм и природный обогащенный песок, отвечающие требованиям ГОСТ 26633-91. Применение гравия в качестве крупного заполнителя не допускается.
2.4. Секции следует армировать пространственными каркасами из стали следующих видов и классов:
продольная арматура - горячекатаная арматурная сталь класса А-III по ГОСТ 5781-82 или класса Ат-III по ГОСТ 10884-81 (только для стержней диаметром 10 мм и более);
поперечная арматура (спираль) - арматурная проволока класса Вр-I или В-I по ГОСТ 6727-80, арматура наконечника - горячекатаная арматурная сталь класса А-I по ГОСТ 5781-82.
Для изготовления наконечника и стыковых элементов секций следует применять листовую сталь толщиной 1 мм по ГОСТ 19903-74.
2.5. Арматурные каркасы следует изготовлять на навивочно-сварочных станках. Спираль следует приваривать к продольным стержням в каждом третьем пересечении или в каждом пересечении через два витка на третий.
На расстоянии 0,5 м от концов каркаса спираль должна быть приварена в каждом пересечении к продольным стержням.
Допускается изготовлять арматурные каркасы на специализированных стендах с обязательной контактной точечной сваркой пересечений продольной и поперечной арматуры.
2.6. Армирование секций с элементами болтовых стыков должно соответствовать указанному на черт. 3 и 4.
Спецификация арматурных изделий и элементов болтовых стыков на одну секцию приведена в табл. 2, выборка стали - в табл. 3.
2.7. Форма и размеры арматурных каркасов секций с элементами болтовых стыков должны соответствовать указанным на черт. 5 и 6.
Ведомость стержней на один каркас приведена в табл. 4, выборка стали в табл. 5.
2.8. Армирование секций с элементами сварных стыков должно соответствовать указанному на черт. 7 и 8.
Спецификация арматурных изделий и элементов сварных стыков на одну секцию приведена в табл. 6, выборка стали - в табл. 7.
2.9. Форма и размеры арматурных каркасов секций с элементами сварных стыков должны соответствовать указанным на черт. 9 - 12.
Ведомость стержней на один каркас приведена в табл. 8, выборка стали - в табл. 9.
2.10. Форма, марки, номинальные размеры наконечников и их арматурных каркасов, а также технические показатели наконечников (марка бетона по прочности на сжатие и расход материалов) должны соответствовать указанным на черт. 13, 14 и в табл. 10.
