ГОСТ 24379.1-80 (1991), часть 3



Таблица 2


Длина* шпильки ,

Теоретическая масса шпильки (поз. 3, 4, 7 и 9), кг, при номинальном диаметре резьбы , мм


мм

12

16

20

24

30

36

42

48

56

64

72

80

90

100

110

125

140

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.


150

0,13

0,24

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-


200

0,18

0,32

0,49

-

-

-

-

-

-

-

-

-

-

-

-

-

-


250

0,22

0,39

0,62

0,89

1,39

-

-

-

-

-

-

-

-

-

-

-

-


300

0,27

0,47

0,74

1,06

1,67

2,40

-

-

-

-

-

-

-

-

-

-

-


350

0,31

0,55

0,86

1,24

1,94

2,79

3,81

-

-

-

-

-

-

-

-

-

-


400

0,35

0,63

0,99

1,42

2,22

3,19

4,35

5,68

-

-

-

-

-

-

-

-

-


450

0,40

0,71

1,11

1,60

2,50

3,59

4,89

6,39

-

-

-

-

-

-

-

-

-


500

0,44

0,79

1,23

1,77

2,77

3,99

5,44

7,10

-

-

-

-

-

-

-

-

-


600

0,53

0,95

1,48

2,13

3,33

4,79

6,52

8,52

-

-

-

-

-

-

-

-

-


710

-

1,12

1,75

2,52

3,94

5,67

7,72

10,08

-

-

-

-

-

-

-

-

-


800

-

1,26

1,97

2,84

4,44

6,39

8,70

11,36

16,03

-

-

-

-

-

-

-

-


900

-

1,42

2,22

3,19

4,99

7,19

9,78

12,79

18,25

-

-

-

-

-

-

-

-


1000

-

1,58

2,46

3,55

5,55

7,98

10,87

14,20

20,47

26,63

33,33

-

-

-

-

-

-


1120

-

1,77

2,76

3,98

6,22

8,94

12,17

15,92

23,13

30,67

37,49

-

-

-

-

-

-


1250

-

1,97

3,08

4,44

6,94

9,99

13,59

17,76

26,02

33,35

41,99

51,23

-

-

-

-

-


1320

-

-

3,25

4,69

7,33

10,55

14,35

18,76

27,57

36,71

43,75

54,35

-

-

-

-

-


1400

-

-

3,45

4,97

7,76

11,18

15,22

19,88

29,34

38,71

46,52

57,91

71,5

-

-

-

-


1500

-

-

3,70

5,32

8,32

11,98

16,31

21,30

31,56

41,73

49,99

62,36

77,1

-

-

-

-


1600

-

-

-

5,68

8,87

12,78

17,39

22,72

33,78

44,74

53,45

66,81

82,7

100,7

123,8

-

-


1700

-

-

-

6,03

9,43

13,57

18,48

24,13

36,00

47,76

56,91

71,26

88,3

107,5

132,7

-

-


1800

-

-

-

-

9,98

14,37

19,57

25,55

38,22

50,78

60,38

75,72

93,8

114,3

141,6

177,3

221,8


1900

-

-

-

-

10,54

15,17

20,65

26,97

40,44

53,80

63,84

80,17

99,3

121,1

150,5

187,8

234,8


2000

-

-

-

-

-

15,97

21,74

28,39

42,65

56,82

67,31

84,62

104,9

127,9

159,3

198,2

247,7


2120

-

-

-

-

-

16,93

23,04

30,10

45,31

60,44

71,47

89,96

111,6

136,0

169,9

210,7

263,2


2240

-

-

-

-

-

17,89

24,35

31,80

47,98

64,07

75,63

95,30

118,3

144,2

180,5

223,3

278,8


2500

-

-

-

-

-

-

27,17

35,49

53,75

71,92

84,64

106,90

132,8

161,9

203,7

250,2

312,5


2800

-

-

-

-

-

-

-

39,75

60,40

80,98

95,04

120,20

149,5

182,3

230,3

281,5

351,4


3150

-

-

-

-

-

-

-

-

68,22

91,70

107,20

135,80

171,7

206,1

261,3

318,1

396,7


3550

-

-

-

-

-

-

-

-

-

-

121,15

153,60

191,1

233,3

296,7

359,9

448,5


4000

-

-

-

-

-

-

-

-

-

-

-

-

216,2

263,8

336,8

406,4

506,9


4500

-

-

-

-

-

-

-

-

-

-

-

-

-

297,8

381,2

458,5

571,6


5000

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

510,6

636,4


Таблица 3


Длина* шпильки , мм

Теоретическая масса шпильки (поз. 8 и 10), кг, при номинальном диаметре резьбы , мм


12

16

20

24

30

36

42

48

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

150

0,15

0,27

-

-

-

-

-

-

200

0,19

0,35

0,55

-

-

-

-

-

250

0,24

0,43

0,67

0,99

1,58

-

-

-

300

0,28

0,51

0,80

1,17

1,86

2,74

-

-

350

0,32

0,58

0,92

1,35

2,14

3,14

4,35

-

400

0,37

0,66

1,04

1,53

2,41

3,53

4,90

6,53

450

0,41

0,74

1,17

1,70

2,69

3,93

5,44

7,24

500

0,46

0,82

1,29

1,88

2,97

4,33

5,98

7,90

600

0,55

0,98

1,54

2,24

3,53

5,12

7,07

9,37

710

-

1,15

1,81

2,63

4,14

6,01

8,26

10,93

800

-

-

2,03

2,95

4,63

6,72

9,25

12,21

900

-

-

-

3,30

5,19

7,52

10,30

13,63

1000

-

-

-

-

5,74

8,32

11,42

15,05

1120

-

-

-

-

6,40

9,28

12,72

16,75

1250

-

-

-

-

-

10,32

14,14

18,60

1320

-

-

-

-

-

-

14,90

19,59

1400

-

-

-

-

-

-

-

20,73


Приложение 3

Справочное


Теоретическая масса анкерной арматуры


Таблица 1


Длина* анкерной арматуры , мм

Теоретическая масса анкерной арматуры, кг, исполнений


1

2

3

2

3

2

3

2

3

2

3

2

3

2


Номинальный диаметр резьбы , мм


24

30

36

42

48

56

64

72

80

90

100

110

125

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

400

4,76

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

500

5,24

6,02

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

600

5,73

6,51

10,57

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

710

6,27

7,05

11,48

14,41

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

800

6,70

7,48

12,25

15,18

19,94

-

-

-

-

-

-

-

-

-

-

-

-

-

-

900

7,19

7,97

13,09

16,02

20,90

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1000

7,68

8,46

13,92

16,85

21,87

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1120

8,17

9,05

14,93

17,85

23,03

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1250

8,90

9,68

16,02

18,94

24,29

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1320

9,25

10,03

16,63

19,53

24,95

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1400

-

10,42

17,30

20,20

25,73

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1500

-

-

18,14

21,04

26,70

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1600

-

-

-

21,88

27,66

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1700

-

-

-

-

28,63

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1800

-

-

-

-

-

43,85

34,14

-

-

-

-

-

-

-

-

-

-

-

-

2000

-

-

-

-

-

45,78

36,07

62,82

44,13

-

-

-

-

-

-

-

-

-

-

2240

-

-

-

-

-

48,10

38,39

65,72

47,05

87,01

61,8

-

-

-

-

-

-

-

-

2500

-

-

-

-

-

50,62

40,91

68,90

50,21

90,66

65,33

94,37

80,73

-

-

-

-

-

-

2800

-

-

-

-

-

-

-

72,54

53,85

94,32

69,41

99,88

85,24

140,7

110,0

-

-

-

-

3150

-

-

-

-

-

-

-

-

-

98,90

74,17

104,15

90,51

147,0

116,4

181,5

134,6

-

-

3550

-

-

-

-

-

-

-

-

-

-

-

110,16

96,52

154,3

123,6

189,5

142,6

236,0

-

4000

-

-

-

-

-

-

-

-

-

-

-

-

-

162,4

131,8

198,6

151,7

245,7

313,20

4500

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

208,6

161,7

256,4

337,7

Таблица 2


Длина* трубы ,

Теоретическая масса трубы, кг, при номинальном диаметре и толщине стенки , мм

мм

60Х3,5

89Х4

102Х4

114Х4,5

127Х4,5

140Х4,5

152Х5

168Х5

180Х5

203Х6

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

400

1,95

-

-

-

-

-

-

-

-

-

500

2,44

-

-

-

-

-

-

-

-

-

600

2,93

5,03

-

-

-

-

-

-

-

-

710

3,47

5,95

-

-

-

-

-

-

-

-

800

3,90

6,71

7,74

-

-

-

-

-

-

-

900

4,39

7,55

8,70

-

-

-

-

-

-

-

1000

4,88

8,38

9,67

-

-

-

-

-

-

-

1120

5,47

9,38

10,83

-

-

-

-

-

-

-

1250

6,10

10,47

12,09

-

-

-

-

-

-

-

1320

6,44

11,07

12,76

-

-

-

-

-

-

-

1400

6,83

11,73

13,54

-

-

-

-

-

-

-

1500

-

12,58

14,50

-

-

-

-

-

-

-

1600

-

13,41

15,48

-

-

-

-

-

-

-

1700

-

-

16,43

-

-

-

-

-

-

-

1800

-

-

17,41

-

-

-

-

-

-

-

2000

-

-

19,34

24,30

-

-

-

-

-

-

2240

-

-

21,66

27,22

30,44

-

-

-

-

-

2500

-

-

24,18

30,38

33,97

37,60

-

-

-

-

2800

-

-

-

30,02

38,05

42,11

50,76

-

-

-

3150

-

-

-

-

42,81

47,38

57,11

63,22

-

-

3550

-

-

-

-

-

53,39

64,36

71,35

76,64

-

4000

-

-

-

-

-

-

72,52

80,40

86,36

116,56

4500

-

-

-

-

-

-

-

90,45

97,15

131,13



Приложение 4

Рекомендуемое


Примеры установки болтов в фундамент

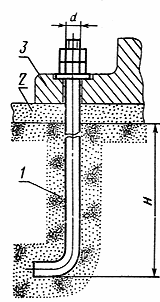

1. Болты изогнутые исполнения 1 устанавливаются до бетонирования фундаментов (пример 1).

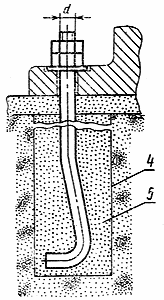

2. Болты изогнутые исполнения 2 устанавливаются в колодцах готовых фундаментов с последующим заполнением колодцев бетоном (пример 2).

3. Болты с анкерной плитой исполнений 1-3 устанавливаются до бетонирования фундаментов (примеры 3, 4 и 5).

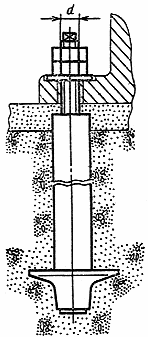

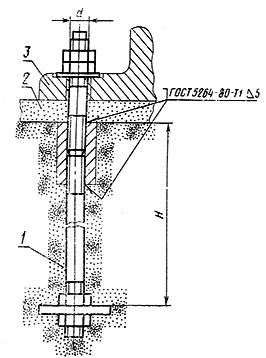

4. При установке составных болтов исполнений 1 и 2 нижняя шпилька совместно с муфтой и анкерной плитой устанавливается до бетонирования фундамента. Верхняя шпилька ввертывается в муфту и прихватывается сваркой после установки оборудования (пример 6), которое монтируется методом поворота или надвижки.

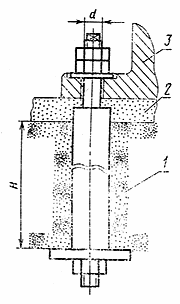

5. При установке съемных болтов исполнений 1-3 анкерная арматура устанавливается до бетонирования фундаментов, а шпильки - после устройства фундамента (примеры 7-9).

6. Болты прямые и с коническим концом исполнения 1-3 устанавливаются в просверленные скважины готовых фундаментов.

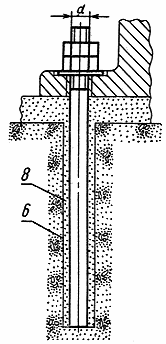

Болты прямые закрепляются с помощью эпоксидного или силоксанового клеев (пример 10) или виброзачеканкой цементно-песчаной смесью (пример 11).

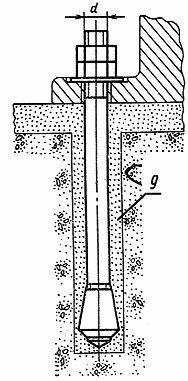

Болты с коническим концом закрепляются с помощью разжимной цанги (пример 12) или цементным раствором при вибропогружении в него шпильки болта (пример 13).

7. Глубина заделки болтов в бетон (размер ), состав и марка бетона фундаментов, цементно-песчаной смеси, цементного раствора и клея назначаются в соответствии с действующими нормативными документами, утвержденными в установленном порядке.



Пример 1

Пример 2

Пример 3

Пример 4

Пример 5




















Пример 6

Пример 7

Пример 8

Пример 9

















Пример 10

Пример 11

Пример 12

Пример 13

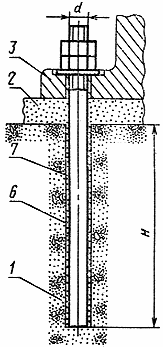

1 - фундамент; 2 - подливка; 3 - оборудование или строительная конструкция;

4 - колодец; 5 - бетон на мелком заполнителе; 6 - скважина;

7 - клеевой состав; 8 - цементно-песчаная смесь; 9 - цементный раствор.
