СТ СЭВ 4867-84

• часть 1
• часть 2

СТ СЭВ 4867-84

УДК 699.844 Группа Ж02

СТАНДАРТ СОВЕТА ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

ЗАЩИТА ОТ ШУМА В СТРОИТЕЛЬСТВЕ

Звукоизоляция ограждающих конструкций

Нормы

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ЧССР в Постоянной Комиссии по сотрудничеству в области строительства.

2. Тема 22.200.30-82 Плана работ ПК СЭВ.

3. Стандарт СЭВ утвержден на 56-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Утвержден Постоянной Комиссией по сотрудничеству в области стандартизации, Варшава, декабрь 1984г.

5. Срок проверки - 1992 г.

6. Использованный международный документ по стандартизации: Рекомендация ИСО 717/2-68.

ЧАСТИЧНО ВЗАМЕН РС 5621-76.

Настоящий стандарт СЭВ устанавливает метод оценки звукоизоляции ограждающих (внутренних и наружных) конструкций и нормы звукоизоляции с учетом назначения помещений в жилых и общественных зданиях.

Настоящий стандарт СЭВ должен применяться совместно с СТ СЭВ 4866-84.

1. Общие положения

1.1. Нормативная кривая для оценки изоляции воздушного шума и ее численные значения в третьоктавных полосах частот приведены на черт. 1.

1.2. Нормативная кривая для оценки приведенного уровня ударного шума и ее численные значения в третьоктавных полосах частот приведены на черт. 2.

1.3. Величины изоляции воздушного шума ограждающей конструкцией или приведенного уровня ударного шума, определяемые по СТ СЭВ 4866-84, сравниваются с численными значениями нормативных кривых по методу оценки, указанному в разд. 2.

Черт. 1

Численные значения

Частота, Hz	Нормативные величины, dB
100	33
125	36
160	39
200	42
250	45
315	48
400	51
500	52
630	53
800	54
1000	55
1250	56
1600	56
2000	56
2500	56
3150	56

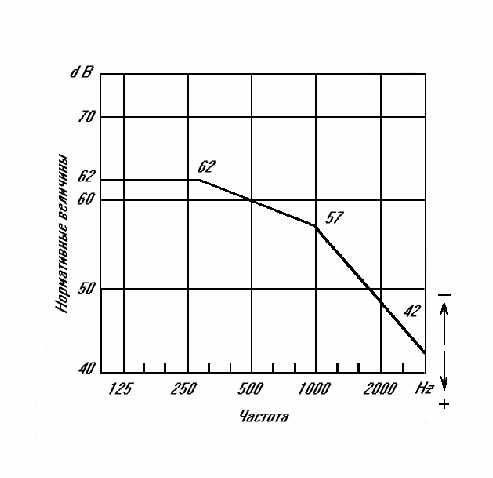

Черт. 2

Частота, Hz	Нормативные величины, dB
100	62
125	62
160	62
200	62
250	62
315	62
400	61
500	60
630	59
800	58
1000	57
1250	54
1600	51
2000	48
2500	45
3150	42

2. Метод оценки

2.1. Изоляция воздушного шума внутренними ограждающими конструкциями

2.1.1. Оценку результатов измерений по СТ СЭВ 4866-84 проводят путем вертикального смещения нормативной кривой (черт. 1) с шагом 1 dB в сторону кривой измеренной частотной характеристики до тех пор, пока средняя величина неблагоприятных отклонений, рассчитанная делением суммы неблагоприятных отклонений на общее количество измеренных полос частот, не будет максимально близка 2 dB, но не более последней.

2.1.2. В расчет принимают только неблагоприятные отклонения. Отклонение считают неблагоприятным, когда измеренная величина меньше нормативной величины на данной частоте.

2.1.3. Величину смещенной по п. 2.1.1 нормативной кривой на частоте 500 Hz (среднегеометрической частоте третьоктавной полосы) принимают за индекс изоляции воздушного шума данной конструкцией и обозначают соответствующими символами с индексом (например, ).

2.1.4. Неблагоприятное отклонение от смещенной нормативной кривой на отдельной частоте более 8 dB должно быть отмечено в протоколе измерений.

2.2. Изоляция воздушного шума наружными ограждающими конструкциями

2.2.1. Оценку результатов измерений по СТ СЭВ 4866-84 проводят путем вертикального смещения нормативной кривой (черт. 1) с шагом 1 dB в сторону кривой измеренной частотной характеристики до тех пор, пока средняя величина неблагоприятных отклонений, рассчитанная делением суммы неблагоприятных отклонений на общее количество измеренных полос частот, не будет максимально близка 2 dB, но не более последней.

2.2.2. В расчет принимают только неблагоприятные отклонения. Отклонение считают неблагоприятным, когда измеренная величина меньше нормативной на данной частоте.

2.2.3. Величину смещенной нормативной кривой по п. 2.2.1 на частоте 500 Hz (среднегеометрической частоте третьоктавной полосы) принимают за индекс изоляции и обозначают соответствующими символами с индексом (например, ).

2.3. Изоляция ударного шума конструкциями перекрытий

2.3.1. Оценку результатов измерений по СТ СЭВ 4866-84 проводят путем вертикального смещения нормативной кривой (черт. 2) с шагом 1 dB в сторону кривой измеренной частотной характеристики до тех пор, пока средняя величина неблагоприятных отклонений, рассчитанная делением суммы неблагоприятных отклонений на общее количество измеренных полос частот, не будет максимально близка 2 dB, но не более последней.

2.3.2. В расчет принимают только неблагоприятные отклонения. Отклонение считают неблагоприятным, когда результат измерения превышает величину нормативной кривой на данной частоте.

2.3.3. Неблагоприятное отклонение от смещенной нормативной кривой на отдельной частоте более 8 dB должно быть отмечено в протоколе измерений.

2.3.4. Величину смещенной по п. 2.3.1 нормативной кривой на частот 500 Hz (среднегеометрической частоте третьоктавной полосы) принимают за индекс приведенного уровня ударного шума и обозначают соответствующими символами с индексом ().

2.4. Улучшение изоляции ударного шума покрытиями пола

2.4.1. Индекс улучшения изоляции ударного шума определяют на основании частотной характеристики снижения приведенного уровня ударного шума покрытием пола.

2.4.2. Улучшение изоляции ударного шума покрытиями полов, уложенными на железобетонных сплошных плитах перекрытий, не зависит от приведенного уровня ударного шума несущей части перекрытия ; индекс улучшения изоляции ударного шума зависит частично от . Поэтому величину определяют с помощью частотной характеристики приведенного уровня ударного шума для эталонной несущей части перекрытия с данным покрытием пола , вычисляемой по формуле

. (1)

2.4.3. Величины приведенного уровня ударного шума для эталонной несущей части перекрытия приведены в табл. 1. Индекс приведенного уровня ударного шума эталонной несущей части перекрытия равен 78 dB.

Таблица 1

Величины приведенного уровня ударного шума эталонной

конструкции перекрытия

Частота, Hz	, dB
100	67
125	67,5
160	68
200	68,5
250	69
315	69,5
400	70
500	70,5
630	71
800	71,5
1000	72
1250	72
1600	72
2000	72
2500	72
3150	72

2.4.4. Индекс снижения приведенного уровня ударного шума покрытием пола определяют по формуле

, (2)

где - расчетный индекс приведенного уровня ударного шума эталонной несущей части перекрытия с данным покрытием пола, определяемый по подразделу 2.3.

2.4.5. Пример определения индекса эквивалентного уровня ударного шума несущей части перекрытия с эталонным покрытием пола приведен в Информационном приложении 2.

3. Требования к звукоизоляции

3.1. Звукоизоляция внутренних ограждающих конструкций, в том числе перекрытий, перегородок, стен и дверей в зданиях должна отвечать требованиям, предъявляемым к индексам изоляции воздушного шума (для дверей) и индексам приведенного уровня ударного шума , приведенным в табл. 2. Величину индекса определяют по формуле

, (3)

где С - поправка, зависящая от косвенных путей распространения звука в объектах. Для простых конструкций из классических материалов С=2 dB, для других, сложных конструкций определяют индивидуально.

3.2. Требования, установленные для в табл. 2, распространяют на помещения, не находящиеся в непосредственном соседстве, или помещения, в которых разделяющая их конструкция составляет только часть ограждения помещения.

3.3. Требования к звукоизоляции наружных ограждающих конструкций вытекают из уровней внешнего шума и допустимых уровней шума в помещении согласно СТ СЭВ 2834-80. С достаточной точностью требуемые индексы звукоизоляции можно принимать по табл. 3 в зависимости от уровня шума автомобильного или рельсового транспорта. Допускается интерполяция.

3.4. Требования к звукоизоляции окон устанавливают путем уменьшения значений , приведенных в табл. 3, на величину 10, где - общая площадь наружного ограждения в помещении, - площадь окна (окон) в помещении.

При величинах доли площади окон более 50% площади наружной стены требуемую звукоизоляцию определяют по табл. 3.

При величинах доли площади окон от 35 до 50% требуемые значения индексов уменьшают на 3 dB, при величинах менее 35% - на 5 dB.

3.5. При выборе конструкций окон следует учитывать нормативные требования к воздухообмену в помещениях зданий. В тех случаях, когда в помещении не предусматривается принудительная приточная вентиляция или кондиционирование воздуха, указанные требования к звукоизоляции относят к окнам с открытыми вентиляционными элементами.

3.6. В тех случаях, когда рядом с защищенными помещениями находятся технические помещения (например, машинное отделение лифтов, венткамеры, насосная, бойлерная), характеризуемые более высоким режимом шума по сравнению с приведенным в табл. 2, необходимо индивидуально устанавливать требования, предъявляемые к звукоизоляции ограждающих конструкций.

Таблица 2

Нормативные показатели звукоизоляции внутренних ограждающих

конструктивных элементов жилых и общественных зданий dB

3.7. Требования к звукоизоляции кровельных конструкций определяют по числовым данным, приведенным в табл. 3, с повышением на 10 dB.

Таблица 3

Нормативные индексы звукоизоляции наружных ограждающих конструкций, dB

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 1

Определение звукоизоляционных свойств несущей железобетонной

конструкции перекрытия с эталонным покрытием пола

1. Индекс эквивалентного приведенного уровня ударного шума несущей железобетонной конструкции перекрытия представляет собой сумму индекса приведенного уровня ударного шума несущей конструкции перекрытия с эталонным покрытием пола и индекса улучшения приведенного уровня ударного шума эталонного покрытия пола, определенных согласно методу, приведенному в настоящем стандарте. Эту величину обозначают .

2. Для проведения оценки звукоизоляционных свойств конструкций перекрытий от ударного шума обычно пользуются индексом приведенного уровня ударного шума или . Так как несущая железобетонная конструкция перекрытия редко применяется без покрытия полов, представляется целесообразным производить ее оценку при помощи эталонного покрытия пола, находящегося на испытуемой конструкции.

Определенный таким образом кажущийся эквивалентный приведенный уровень ударного шума конструкции перекрытия может быть использован для того, чтобы рассчитать кажущийся приведенный уровень ударного шума этой конструкции перекрытия с покрытием пола с известным по формуле

. (4)

В обратном случае, при использовании этой конструкции перекрытия, можно определить требуемый индекс улучшения приведенного уровня ударного шума покрытия пола , которое используют для выполнения требований, предъявляемых к готовым перекрытиям.

3. Величины приведенного уменьшения уровня ударного шума определяют для каждой среднегеометрической частоты третьоктавных полос по табл. 4.

Таблица 4

Нормативные величины уменьшения уровня ударного

шума эталонного покрытия пола

Частота, Hz	, dB
100	0
125	0
160	0
200	2
250	6
315	10
400	14
500	18
630	22
800	26
1000	30
1250	30
1600	30
2000	30
2500	30
3150	30
Примечание. Индекс улучшения приведенного уровня ударного шума эталонного покрытия пола 19 dB.
