ПРИЛОЖЕНИЕ 1

Обязательное

ВИДЫ ИСПЫТАТЕЛЬНЫХ ПОМЕЩЕНИЙ

1. Пары испытательных помещений делятся на следующие виды:

1) пары помещений без косвенной передачи звука;

2) пары помещений с косвенной передачей звука.

2. Принадлежность пар испытательных помещений к тому и другому виду определяется экспериментально. В проем между испытательными помещениями устанавливают образец конструкции, звукоизоляция которой должна быть не ниже звукоизоляции остальных ограждающих конструкций этих помещений, и производят обычные измерения и вычисления звукоизоляции этого образца. Затем должны быть проведены мероприятия по увеличению звукоизоляции этого образца; если после проведения этих мероприятий звукоизоляция образца не меняется, то такое значение звукоизоляции принимают за максимальное значение звукоизоляции данной пары испытательных помещений.

3. При испытании образцов конструкций, звукоизоляция которых удовлетворяет условию < ( влиянием косвенной передачи звука можно пренебречь; такую пару помещений в данном случае следует считать парой помещений без косвенной передачи звука.

4. При измерении звукоизоляции окон и дверей влиянием косвенной передачи можно пренебречь, если выполняется условие < (

5. При невозможности выполнения указанных условий следует вычислить индекс максимальной изоляции воздушного шума пары испытательных помещений по полученным значениям максимальной фактической изоляции воздушного шума в соответствии со СТ СЭВ 4867-84. Кроме того, при вычислении этого индекса следует исключить результаты, полученные в третьоктавных полосах со средними геометрическими частотами 100, 125, 160 и 200 Гц.

6. В том случае, когда испытуемая конструкция с поверхностной плотностью, меньшей или равной 100 , имеет максимальный индекс изоляции воздушного шума (55 2) дБ, а конструкция с поверхностной плотностью, большей или равной 250 , имеет максимальный индекс изоляции воздушного шума (58 2) дБ, влиянием косвенной передачи пренебрегать не следует, а данную пару испытательных помещений следует отнести к паре помещений с косвенной передачей шума.

ПРИЛОЖЕНИЕ 2

Рекомендуемое

ИЗМЕРЕНИЕ ВРЕМЕНИ РЕВЕРБЕРАЦИИ

ИСПЫТАТЕЛЬНЫХ ПОМЕЩЕНИЙ

Время реверберации испытательных помещений определяется в соответствии с ГОСТ 26417-85 по формуле

Для уменьшения времени реверберации помещений до нормируемых значений эквивалентную площадь звукопоглощения А следует увеличивать, равномерно размещая в помещениях звукопоглощающие конструкции или системы. После каждого размещения звукопоглощающих конструкций (систем) процедуру измерения времени реверберации Т следует повторять до тех пор, пока это время не достигнет нормируемой величины.

ПРИЛОЖЕНИЕ 3

Рекомендуемое

ОПРЕДЕЛЕНИЕ ПЛОЩАДИ ПОВЕРХНОСТИ

ИСПЫТЫВАЕМОГО ОБРАЗЦА

При определении значений изоляции воздушного шума по формулам (3), (10) и (15) значение S определяется следующим образом.

В случае измерения изоляции шума образцом наружной ограждающей конструкции за площадь S следует принимать общую площадь образца, видимого со стороны помещения низкого уровня.

Если определяется звукоизоляция только части наружной ограждающей конструкции (например окна), то за площадь S следует принимать площадь части конструкции, видимой также со стороны помещения низкого уровня.

При испытаниях окон и дверей в лабораторных условиях или между двумя помещениями в натурных условиях S означает площадь свободных проемов, в которые вставлен элемент.

Значения величин S должны быть указаны в протоколе испытаний.

ПРИЛОЖЕНИЕ 4

Справочное

ПРИМЕР ОПРЕДЕЛЕНИЯ ЭКВИВАЛЕНТНОГО УРОВНЯ

ЗВУКОВОГО ДАВЛЕНИЯ

Значения величин уровней звукового давления, определенные в третьоктавной полосе частот со средней геометрической частотой 200 Гц снаружи здания на расстоянии 1 м от ограждающей конструкции, приведены во второй графе, а уровни звукового давления в той же полосе частот за тот же период времени внутри помещения приведены в четвертой графе табл.3.

Таблица 3

ПРИЛОЖЕНИЕ 5

Справочное

ВЫБОР МЕТОДА ИЗМЕРЕНИЯ ИЗОЛЯЦИИ

ВНЕШНЕГО ШУМА НАРУЖНЫМИ ОГРАЖДАЮЩИМИ КОНСТРУКЦИЯМИ

Метод измерения изоляции внешнего шума наружными ограждениями зданий при шуме, излучаемом транспортным потоком, следует применять в случаях, когда выбранная для измерения наружная конструкция расположена на фасаде здания, обращенном в сторону улицы или дороги с транспортным потоком. При этом транспортный поток должен обеспечивать шум с достаточно высокими уровнями так, чтобы уровни звукового давления в третьоктавных полосах проникающего в помещение шума были не менее чем на 3 дБ выше уровня помех. Поэтому данный метод не следует применять, если уровни звука на расстоянии 1-2 м от наружной ограждающей конструкции ниже 60-70 дБА. Применять этот метод не рекомендуется, если здания имеют большую высоту.

Метод с использованием в качестве источника шума громкоговорителя, установленного в помещении, можно применять для зданий любой высоты. При этом методе не требуется определять эквивалентную площадь звукопоглощения в помещении. Ограничения в применении этого метода связаны с большой чувствительностью к уровням помех, так как измерение низкого уровня звукового давления проводится снаружи здания. При этом методе невозможно измерять изоляцию воздушного шума наружными ограждающими конструкциями, включающими балконы и лоджии.

При измерении звукоизоляции наружных ограждающих конструкций в здании, расположенном на внутриквартальной территории, а также для исследования угловой зависимости изоляции внешнего шума ограждающей конструкции применяют метод с использованием громкоговорителя, устанавливаемого снаружи здания. Однако этот метод очень трудоемок, его применение не рекомендуется для зданий, имеющих большую высоту, так как необходимые уровни звука у наружной поверхности ограждающей конструкции 60-70дБА трудно достижимы в этих условиях.

ПРИЛОЖЕНИЕ 6

Рекомендуемое

ОПРЕДЕЛЕНИЕ ПОВТОРЯЕМОСТИ

РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

1. Погрешность метода измерений характеризуется повторяемостью r измерений, т.е. через значение, которое охватывает абсолютную разницу результатов двух измерений с доверительной вероятностью 95%, проведенных в течение короткого интервала времени и при одинаковых условиях (аппаратура, лаборатория, испытатель).

2. Контроль повторяемости измерений изоляции воздушного и ударного шума определяется в следующем порядке:

1) шесть комплексных результатов измерений (например, изоляции воздушного шума R) разбивают на пять пар последовательных измерений без изменения их исходной последовательности. Разность результатов измерений сопоставляется с табл. 2. Если полученные результаты разности превышают значения, указанные в табл. 2 в любой из частотных полос, то проверку следует повторить с новыми шестью результатами. В случае повторного расхождения результатов с требованиями табл. 2 следует изменить условия проведения измерений. При отсутствии указанного расхождения требуемая повторяемость результатов измерений соблюдается;

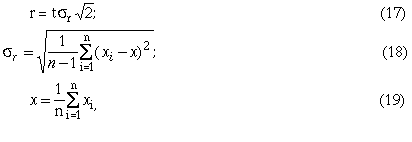

2) при достаточно большом числе n полных измерений значения одного и того же образца испытанно конструкции значение повторяемости определяется по формулам:

где t - значения, полученные по стандартному распределению для доверительной вероятности 95% - по табл.4;

- среднее квадратическое отклонение результатов измерений, дБ;

- среднее арифметическое измеренных значений для одной частоты.

Таблица 4

Необходимо провести примерно 25 измерений для определения среднего квадратического отклонения с достаточной достоверностью;

3) для достижения требуемой повторяемости рекомендуется изменять:

количество и размеры рассеивающих элементов в помещениях высокого и низкого уровней;

места установок громкоговорителя, ударной машины, расстояние между микрофоном и источником звука, рассеивающими элементами и ограждающими конструкциями;

количество точек измерения;

количество позиций источников шума;

время усреднения уровня звукового давления;

метод определения эквивалентной площади звукопоглощения.

3. При проведении проверки повторяемости результатов измерений в лабораторных условиях следует предусматривать возможность изменения состава аппаратуры и характеристик измерительных помещений. При проведении проверки повторяемости результатов измерений в натурных условиях следует предусматривать возможность изменения аппаратуры.
