ГОСТ 2.105-95, часть 3
поле 7 - количество листов ЛУ. Поле не заполняют, если ЛУ выполнен на одном листе;
поле 8 - для титульного листа: подписи разработчиков документа, выполняемые согласно ГОСТ Р 6.30. Если документ подлежит согласованию с несколькими должностными лицами, то кроме подписей, указанных в поле 3, остальные подписи располагают в левой части поля 8.
Подписи, указанные в основной надписи заглавного листа, не должны повторяться на титульном листе и листе утверждения.
Для ЛУ: слева - гриф согласования (при необходимости), справа - подписи разработчиков и нормоконтролера по ГОСТ Р 6.30 в порядке, установленном на предприятии-разработчике.
При большом количестве подписей поле 8 увеличивают за счет выпуска второго листа. При этом на нем в верхнем правом углу указывают: для титульного листа - "Продолжение титульного листа", для ЛУ - "Продолжение листа утверждения" и далее наименование и обозначение документа. В этом случае в конце первого листа указывают: "Продолжение на следующем листе";
поле 9 - графы 19 - 23 по ГОСТ 2.104, размещаемые на поле для подшивки. Допускается располагать поле 9 на поле 10 по ГОСТ 2.004;
поле 10 - графы 14 - 18 по ГОСТ 2.104 (допускается размеры устанавливать произвольно; линии, разделяющие графы и строки, не наносят; наименование граф не указывают). Поле заполняют строками снизу вверх. Поле заполняется только для ЛУ.

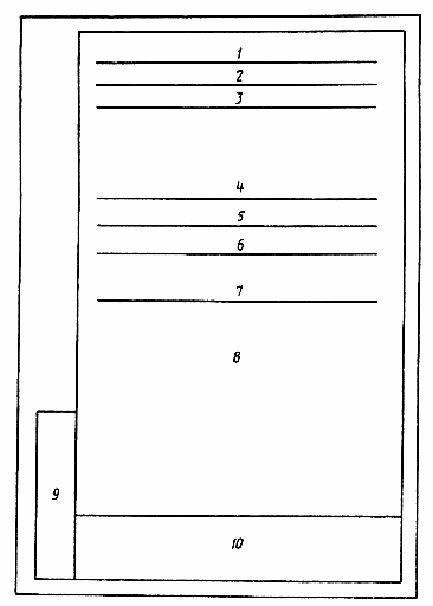

Рисунок 21 - Схема расположения полей титульного листа и листа утверждения
6.10 В случае выпуска ЛУ на несколько документов в поле 8 ниже подписей указывают обозначение документов, на которые распространяется данный ЛУ.
6.11 При утверждении одного или нескольких документов листом утверждения на титульном листе в левом верхнем углу для текстовых документов или над основной надписью для графических документов делается надпись:
Утвержден
обозначение ЛУ
6.12 Изменение в ЛУ вносят по ГОСТ 2.503 и отражают в дополнительных графах по ГОСТ 2.104 или ГОСТ 2.004.
Примеры оформления титульного листа и листа утверждения приведены в приложениях В - Е.
7 ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ДОКУМЕНТОВ ДЛЯ ДВУСТОРОННЕГО КОПИРОВАНИЯ
7.1 Для двустороннего копирования листы документа выполняют сдвоенными с линией сгиба посередине. Основную надпись приводят на обеих половинах каждого листа (рисунок 22), за исключением дополнительных граф, которые помещают только на нечетной странице.
Рисунок 22
7.2 В основных надписях наименование графы "Лист" изменяют на "С.", а наименование "Листов" (на заглавных листах) на "Страниц".
7.3 Отдельные листы документа (например титульный лист или листы с приложениями графического содержания) издают без заполнения оборотной стороны копии; на таких листах указывают нечетные номера страниц, а соответствующие им четные номера страниц не указывают, но включают в общее количество страниц документа.
7.4 Для документов, выполненных способом двустороннего копирования, формат и количество листов указывают следующим образом:
- формат записывают в виде дроби, где в числителе указывают формат сдвоенных листов документа, а в знаменателе - формат копий, например, А3/А4;
- количество листов также записывают в виде дроби: в числителе - количество сдвоенных листов документа, а в знаменателе - количество страниц, например 45/с.90.
Приложение А
(справочное)

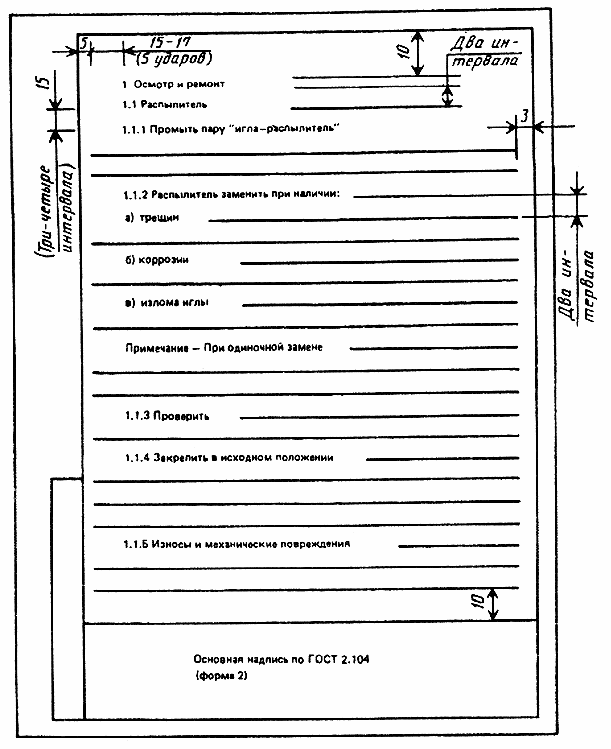

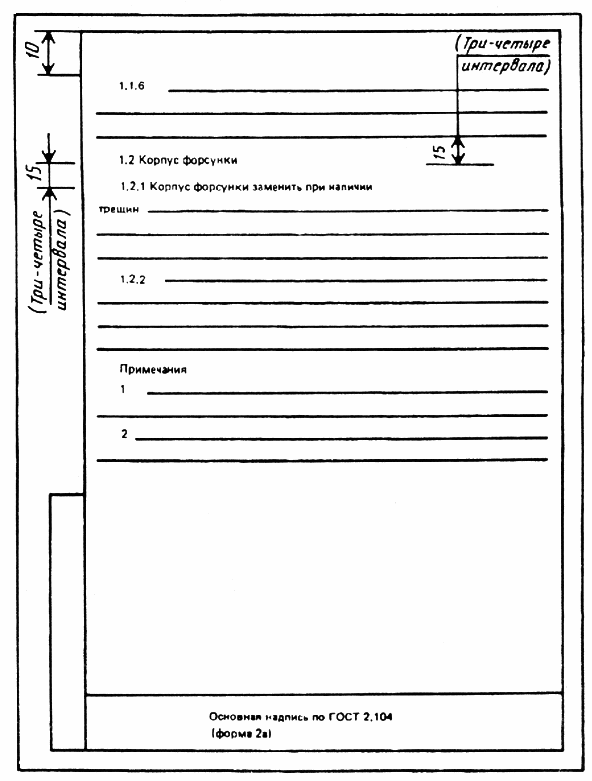

Пример выполнения текстового документа
Приложение Б
(справочное)

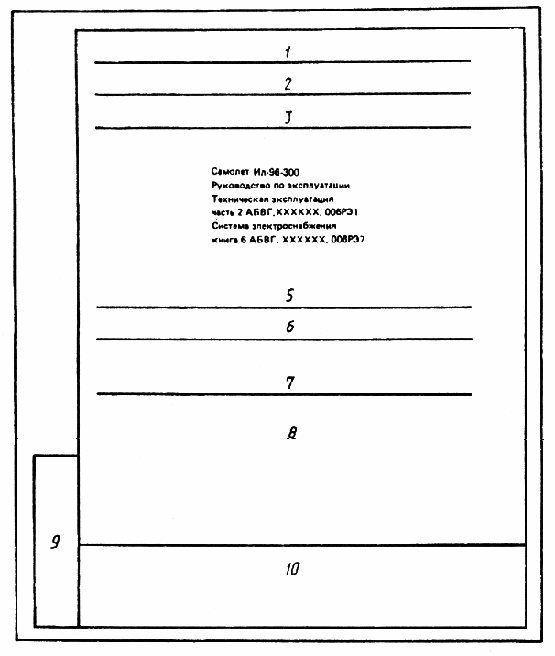

Пример заполнения поля 4 титульного листа на книгу
Приложение В
(справочное)

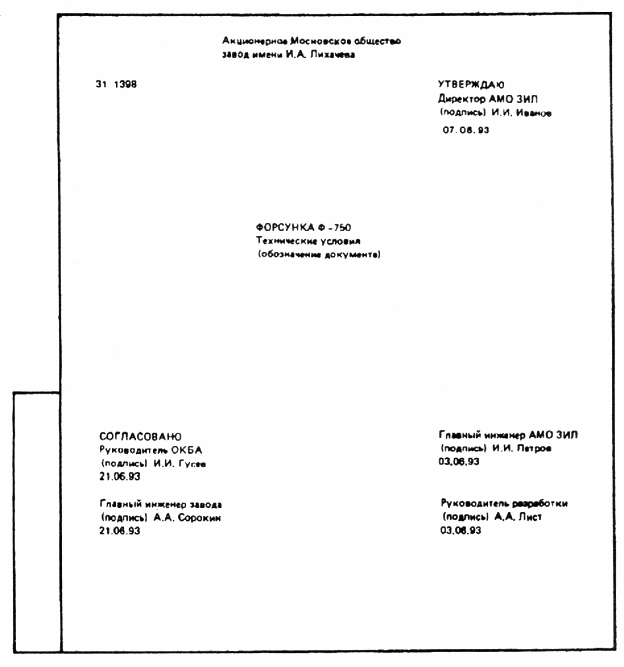

Пример заполнения листа утверждения на один документ
Приложение Г
(справочное)

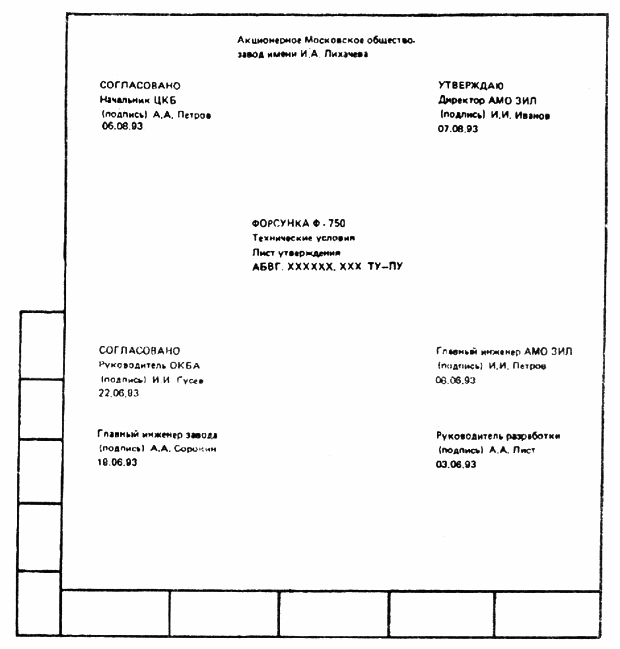

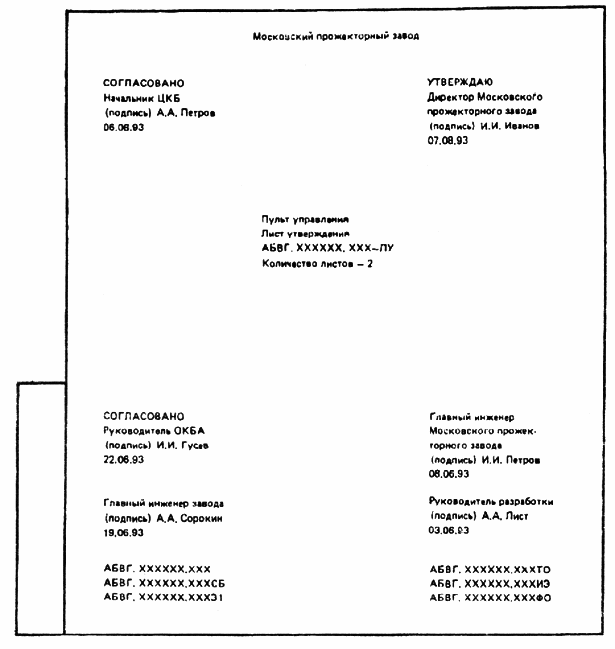

Пример заполнения листа утверждения на несколько документов
Приложение Д
(справочное)
Пример заполнения титульного листа
Приложение Е
(справочное)

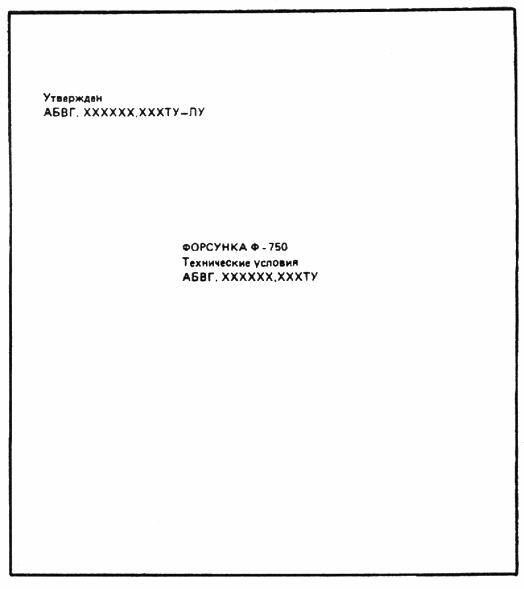

Пример заполнения титульного листа при наличии листа
утверждения
Ключевые слова: документация конструкторская, общие требования, текстовые документы
