ГОСТ 23166-78 (с изм. 1 1987), часть 2

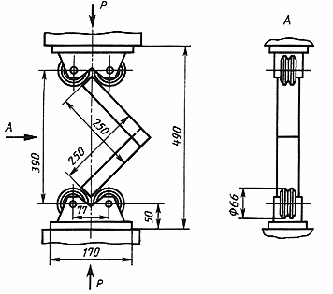

Схема испытаний прочности угловых соединений
5.12. Соответствие внешнего вида лицевых поверхностей изделий с отделочным покрытием требованиям п.2.22 оценивают визуально, без применения увеличительных приборов.
Цвет, рисунок, блеск и матовость отделочных покрытий проверяют путем сравнения с образцами-эталонами, утвержденными в установленном порядке.
5.13. Прочность сцепления (адгезии) лакокрасочных покрытий с отделываемой поверхностью (п.2.25) определяют методом "решетчатых надрезов" по ГОСТ 15140.
6. УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
6.1. При хранении и транспортировании окон и балконных дверей должны быть приняты меры для предохранения их от механических повреждений, загрязнения, увлажнения, воздействия атмосферных осадков и прямых солнечных лучей.
6.2. Изделия перевозят транспортом всех видов в соответствии с действующими правилами перевозки грузов.
(Измененная редакция, Изм. N 1).
6.3. (Исключен, Изм. N 1).
6.4. Створки, фрамуги, форточки, жалюзи и клапаны перед транспортированием изделий должны быть надежно закреплены запирающими приборами, а в случае, если приборы не предусмотрены конструкцией изделия, - планками, стяжками или др. приспособлениями, не вызывающими повреждения изделий.
Забивка гвоздей или др. крепежных деталей допускается только в нелицевые стороны коробок.
ПРИЛОЖЕНИЕ
Обязательное
ОТКЛОНЕНИЯ ОТ НОМИНАЛЬНЫХ РАЗМЕРОВ
|
Измеряемый параметр изделия |
Интервал номинального размера |
Отклонение от номинального размера |
|
1. Сопрягаемые размеры сборочных единиц: |
До 250 |
+1,00 |
|
- внутренние размеры коробок и створок |
250-630 |
+1,50 |
|
|
630-1600 |
+2,00 |
|
|
Более 1600 |
+2,50 |
|
- внешние размеры створок, фрамуг, форточек, клапанов и жалюзи |
До 250 |
-1,00 |
|
|
250-630 |
-1,50 |
|
|
630-1600 |
-2,00 |
|
|
Более 1600 |
-2,50 |
|
2. Сопрягаемые размеры шиповых соединений: |
|
|
|
- ширина проушин |
6-18 |
+0,40 |
|
|
18-30 |
+0,50 |
|
- толщина шипов |
6-18 |
± 0,20 |
|
|
18-30 |
± 0,25 |
|
3. Свободные размеры: |
|
|
|
- детали створок |
10-80 |
± 0,50 |
|
- детали и внешние размеры коробок |
До 120 |
± 0,8 |
|
|
120-315 |
± 1,2 |
|
|
315-1000 |
± 2,0 |
|
|
1000-2000 |
± 3,0 |
|
|
Более 2000 |
± 4,0 |
СОДЕРЖАНИЕ
1. КЛАССИФИКАЦИЯ
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
3. КОМПЛЕКТНОСТЬ
4. ПРАВИЛА ПРИЕМКИ
5. МЕТОДЫ КОНТРОЛЯ
Схема испытаний прочности угловых соединений
6. УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
ПРИЛОЖЕНИЕ (обязательное). ОТКЛОНЕНИЕ ОТ НОМИНАЛЬНЫХ РАЗМЕРОВ
