ГОСТ 3344-83 (1986), часть 2
Воду прекращают добавлять после получения ряда показателей средней плотности скелета, значения которых закономерно снижаются с каждым последующим определением.
Для определения
оптимальной влажности и максимальной средней плотности для каждой
серии образцов (различной влажности) вычисляют среднюю плотность
скелета образца (без воды). Среднюю плотность скелета
образца определяют по формуле
|
где
|
фактическая влажность смеси, % от массы сухого молотого шлака; |
|
|
средняя плотность образцов, г/см3 , определяемая по формуле |
|
|
|
|
где
|
масса образца при данной влажности (средней из трех образцов), г; |
|
|
объем образцов, см3 . |
По результатам
определений средней плотности скелета образцов строят график,
откладывая по оси ординат значения средней плотности скелета образца
,
а по оси абсцисс - фактическую влажность. Наивысшая точка полученной
кривой соответствует оптимальной влажности и максимальной средней
плотности образцов.
Для определения прочности образцы изготовляют из шлаковой смеси с оптимальной влажностью и максимальной плотностью. Для этого в молотый шлак вводят в количестве, соответствующем оптимальной влажности и максимальной плотности, воду, перемешивают в течение 2,5 мин в лабораторной мешалке. При отсутствии мешалки шлак с водой перемешивают мастерком в сферической чаше в течение 10 мин.
Из шлаковой смеси (3 кг) изготовляют по указанной выше методике при помощи малого прибора Союздорнии для стандартного уплотнения 10 образцов-цилиндров высотой и диаметром 50 мм. Допускается уплотнять образцы также на прессе при давлении 20 МПа (200 кгс/см2 ), обеспечивающем плотность образца, равную плотности, получаемой на приборе стандартного уплотнения с выдержкой в течение 3 мин. Отклонение фактической влажности смеси допускается до ± 0,5% оптимальной.
Образцы хранят 7 суток на воздухе при температуре 18-20°С, измеряют штангенциркулем, затем помещают на 18 суток в камеру с влажностью не менее 95% и после этого в течение 2 сут насыщают водой.
Насыщенные водой образцы в возрасте 28 сут испытывают на гидравлическом прессе, повышая давление на 0,3-0,5 МПа (3-5 кгс/см2 ) в секунду до разрушения образцов.
3.9.3. Обработка результатов
Предел прочности
образца
вычисляют с точностью до 0,1 МПа (1 кгс/см2
)
по формуле
МПа
или
кгс/см2
, (8)
|
где
|
разрушающее усилие пресса, Н (кгс); |
|
|
площадь поперечного сечения образца, см2 . |

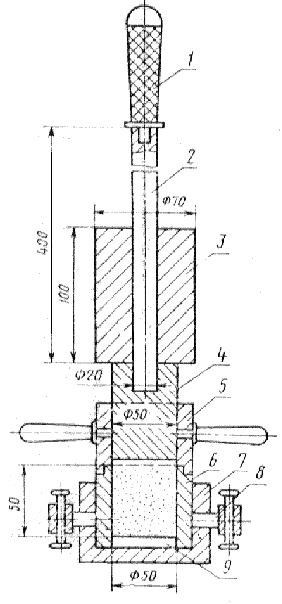

1 - рукоятка; 2 - направляющий стержень; 3 - гиря;
4 - плунжер; 5 - направляющий насадный цилиндр;
6 - разъемный цилиндр; 7 - подстаканник;
8 - закрепляющие винты;
9 - металлическая пластинка
За показатель активности принимают предел прочности при сжатии, вычисленный как среднее арифметическое значение результатов испытания десяти образцов.
Примечание. Допускается определение активности производить на образцах,изготовленных из смеси с водошлаковыми отношениями 0,12; 0,14 и 0,16.Из каждой смеси готовят 10 образцов.
За показатель активности в этом случае принимают наибольший из трех средних пределов прочности при сжатии 10 образцов.
4. Маркировка, транспортирование и хранение
4.1. Предприятие-изготовитель должно сопровождать каждую отгружаемую партию щебня, песка и готовой смеси документом установленной формы, в котором указывают:
наименование и адрес предприятия-изготовителя;
номер и дату выдачи документа;
наименование и адрес потребителя;
номер вагона, автомобиля или судна и номера накладных;
номер партии, наименование и количество материала в партии;
крупность материала;
активность шлака;
устойчивость структуры шлака;
содержание пылевидных и глинистых частиц в щебне;
марку щебня по прочности;
марку щебня по истираемости;
марку щебня по морозостойкости;
содержание слабых зерен, в том числе боя огнеупорного кирпича;
группу щебня по форме зерен;
зерновой состав песка;
модуль крупности песка;
содержание глины в песке (включая и песка, входящего в состав смеси);
зерновой состав готовой смеси;
обозначение настоящего стандарта.
4.2. Щебень, песок и готовые смеси допускается перевозить транспортными средствами любого вида навалом согласно действующим правилам перевозки грузов и Техническим условиям погрузки и крепления грузов, утвержденным Министерством путей сообщения, правилам перевозки грузов автомобильным и водным транспортом.
4.3. При транспортировании и хранении не допускается смещение щебня, песка и готовых смесей разного состава, а также щебня, имеющего различные марки по прочности и истираемости.
4.4. Щебень, песок и готовые смеси транспортируют и хранят в условиях, предохраняющих их от загрязнения.
С вводом в действие с 01.07.98 стандарта ГОСТ 8269.0-97 "Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний", постановление Государственного комитета РФ по жилищной и строительной политике N 18-1 от 06.01.98 отменяет на территории РФ с 01.07.98 действие ГОСТ 3344-83 "Щебень и песок шлаковые для дорожного строительства. Технические условия" в части методов физико-механических испытаний.
Информация о частичной отмене опубликована в ИУС N 6 1998 г.
