ГОСТ 9818-85 (1989)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
МАРШИ И ПЛОЩАДКИ ЛЕСТНИЦ
ЖЕЛЕЗОБЕТОННЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 9818—85
Издание официальное
ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
___________________________________________________________
МАРШИ И ПЛОЩАДКИ ЛЕСТНИЦ
ЖЕЛЕЗОБЕТОННЫЕ
ГОСТ
Технические условия 9818 ¾ 85
Reinforced concrete flights of steps and stair
landings.
Specifications
ОКП 58 9121 , 58 9122
___________________________________________________________
Дата введения 01.01.86
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на железобетонные марши, площадки и накладные проступи (далее — элементы лестниц), изготовляемые из тяжелого бетона или легкого бетона (средней плотности от 1600 до 2000 кг/м3 включительно) и предназначенные для устройства лестниц в зданиях различного назначения.
Элементы лестниц, .предназначенные для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции, должны удовлетворять дополнительным требованиям, установленным проектной документацией здания согласно требованиям СНиП 2.03.11-85.
(Измененная редакция, Изм. № 1).
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Лестничные марши (далее ¾ марши) подразделяют на следующие типы:
ЛМ ¾ плоские без фризовых ступеней (черт. 1);

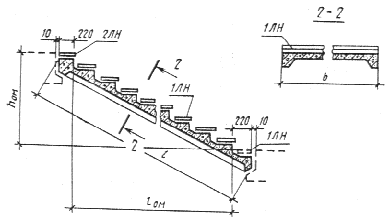

Марш типа ЛМ
Черт. 1
ЛМФ ¾ ребристые с фризовыми ступенями (черт. 2);

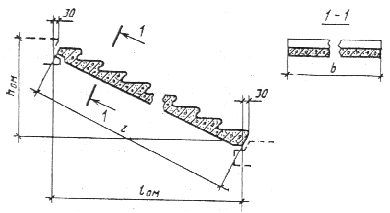

Марш типа ЛМФ
Черт. 2
ЛМП ¾ ребристые с полуплощадками (черт. 3).

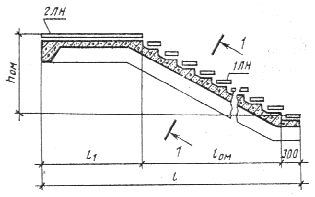

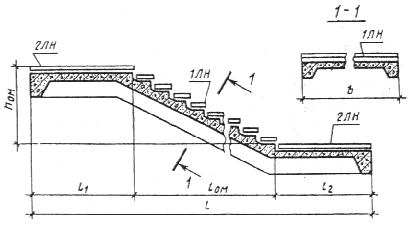

Марш типа ЛМП с двумя полуплощадками
Марш типа ЛМП без нижней полуплощадки
Черт. 3
1.2. Лестничные площадки (далее ¾ площадки) подразделяют на следующие типы:
1ЛП ¾ плоские для маршей типа ЛМ (черт. 4);

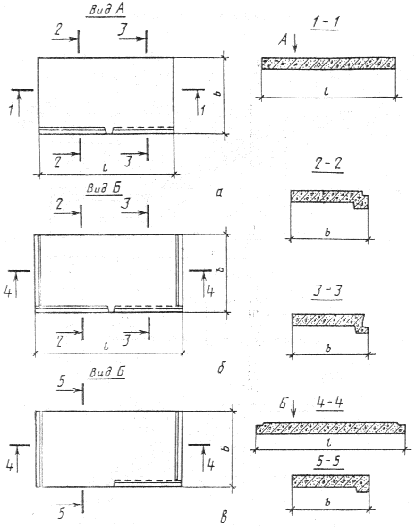

Площадки типа 1ЛП
а ¾ площадки длиной 2200 и 2800 мм; б ¾ то же, длиной 2380 и 2980 мм;
в ¾ конечная площадка
Черт. 4
2ЛП ¾ ребристые для маршей типа ЛМ (черт. 5);

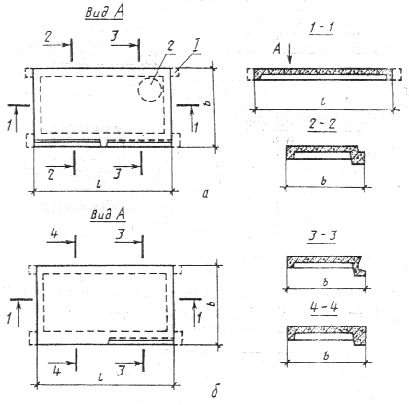

Площадка типа 2ЛП
а ¾ этажная или промежуточная площадка; б ¾ конечная площадка; 1 ¾ консоль для опирания площадки на кирпичную стену; 2 ¾ отверстие для мусоропровода
Черт. 5
ЛПФ ¾ ребристые для маршей типа ЛМФ (черт. 6);

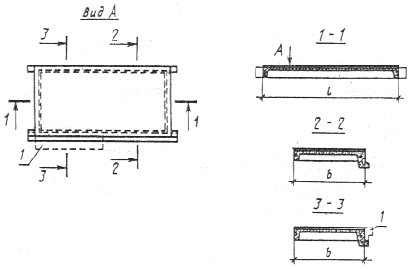

Площадка типа ЛПФ
1 ¾ консоль в конечной площадке
Черт. 6
ЛПП ¾ ребристые площадки и полуплощадки для маршей типа ЛМП (черт. 7).
Площадка типа ЛПП
Черт. 7
1.3. Накладные проступи подразделяют на следующие типы:
1ЛН ¾ для укладки на нижние и рядовые ступени маршей (черт. 8);

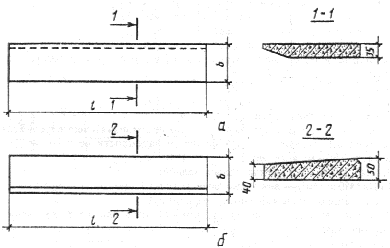

Накладная проступь типа 1ЛН
а ¾ накладная проступь по серии 1.251.1 ¾ 4, выпуск 1; б ¾ то же, по серии 1.050.1 ¾ 2, выпуск 1
Черт. 8
2ЛН ¾ для укладки на площадки и верхние ступени маршей (черт. 9).

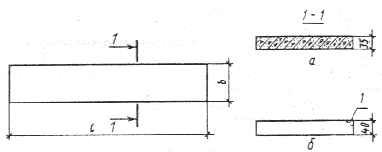

Накладная проступь типа 2ЛН
а ¾ накладная проступь по серии 1.251.1 ¾ 4, выпуск 1; б ¾ то же, по серии 1.050.1 ¾ 2, выпуск 1; 1 ¾ скос для конечной проступи
Черт. 9
1.4. Форма и основные размеры маршей должны соответствовать:
типа ЛМ — указанным на черт. 1 и в табл. 1;
» ЛМФ — » на черт. 2 и в табл. 2;
» ЛМП — » на черт. 3 и в табл. 3.
1.5. Форма и основные размеры площадок должны соответствовать:
типа 1ЛП — указанным на черт. 4 и в табл. 4;
» 2ЛП — » на черт. 5 и в табл. 5;
» ЛПФ — » на черт. 6 и в табл. 6;
» ЛПП — » на черт. 7 и в табл. 7.
1.6. Форма и основные размеры накладных проступей должны соответствовать:
типа 1ЛН — указанным на черт. 8 и в табл. 8;
» 2ЛН — » на черт. 9 и в табл. 8.
1.4—1.6 (Измененная редакция, Изм. № 1).
1.7.
Марши и площадки предназначены для применения в лестницах на
расчетные временные нагрузки (при коэффициенте надежности по
нагрузке
=1,2 и без учета собственного веса):
3,5 кПа (360 кгс/м2 ) — для жилых зданий;
4,7 кПа (480 кгс/м2 ) — для общественных зданий, производственных и вспомогательных зданий промышленных предприятий.
1.8. Элементы лестниц, при необходимости, изготовляют в двух вариантах исполнения: правом и левом — для лестниц с подъемом соответственно против часовой и по часовой стрелке.
1.9. Элементы лестниц изготовляют с отделкой верхних лицевых поверхностей следующих видов:
с гладкой поверхностью из тяжелого бетона на обычном цементе;
с шлифованной мозаичной поверхностью декоративного конструкционного слоя из бетона на обычном, белом или цветном цементах и на мраморном щебне (для площадок и накладных проступей);
с облицовкой керамической плиткой (для площадок).
(Измененная редакция, Изм. № 1).
1.10. Элементы лестниц обозначают марками в соответствии с требованиями ГОСТ 23009.
Марка элементов лестниц состоит из буквенно-цифровых групп, разделенных дефисами.
Первая группа содержит обозначение типа элемента лестницы и габаритные размеры: длину и ширину в дециметрах (значения которых округляют до целого числа), а для маршей дополнительно указывают координационную высоту марша (высоту вертикальной проекции) в дециметрах. Длину маршей типа ЛМП без нижней полуплощадки указывают в марке равной длине основного марша этого типа (с двумя полуплощадками). Для конечный площадок и накладных проступей, укладываемых на верхние конечные ступени маршей, первую группу дополняют строчной буквой «в».
Таблица 1
|
Код ОКП |
Марка марша |
Основные конструктивные и координационные размеры марша, мм |
Расход материалов (справочный) |
Масса марша (справочная), т |
Обозначение серии и выпуска типовой |
||||
|
|
|
l |
b |
h ом |
l ом |
Бетон, м3 |
Сталь, кг |
|
проектной документации |
|
58 9121 2544 58 9121 2545
|
ЛМ27.11.14 ¾ 4 ЛМ27.12.14 ¾ 4 |
2720 |
1050 1200 |
1400 |
2400 |
0,53 0,61 |
14,77 17,16 |
1,33 1,53 |
1.151.1 ¾ 6 Выпуск 1 |
|
58 9122 0105 58 9122 0122
|
ЛМ27.11.14 ¾ 4Л ЛМ27.12.14 ¾ 4Л |
|
1050 1200 |
|
|
0,53 0,61 |
14,91 16,36 |
1,14 1,30 |
1.151.1 ¾ 6 Выпуск 2 |
|
58 9121 2552 58 9121 2554
|
ЛМ30.11.15 ¾ 4 ЛМ30.12.15 ¾ 4 |
3030 |
1050 1200 |
1500 |
2700 |
0,59 0,68 |
16,25 18,31 |
1,48 1,70 |
1.151.1 ¾ 7 Выпуск 1 |
Таблица 2
|
Код ОКП |
Марка марша |
Основные конструктивные и координационные размеры марша, мм |
Расход материалов (справочный) |
Масса марша (справочная), т |
Обозначение серии и выпуска типовой |
||||
|
|
|
l |
b |
h ом |
l ом |
Бетон, м3 |
Сталь, кг |
|
проектной документации |
|
58 9121 2555 58 9121 2556 58 9121 2557
|
ЛМФ39.12.17 ¾ 5 ЛМФ39.14.17 ¾ 5 ЛМФ39.15.17 ¾ 5 |
3913 |
1200 1350 1500 |
1650
|
3000 |
0,52 0,57 0,62 |
28,49 28,94 35,79 |
1,30 1,43 1,55 |
|
|
58 9121 2558 58 9121 2559 58 9121 2560
|
ЛМФ42.12.18 ¾ 5 ЛМФ42.14.18 ¾ 5 ЛМФ42.15.18 ¾ 5 |
4249 |
1200 1350 1500 |
1800
|
3300 |
0,56 0,61 0,67 |
40,32 40,80 43,63 |
1,40 1,53 1,68 |
1.251.1 ¾ 4 Выпуск 1 |
|
58 9121 2561 58 9121 2578 58 9121 2579
|
ЛМФ49.14.21 ¾ 5 ЛМФ49.15.21 ¾ 5 ЛМФ49.17.21 ¾ 5 |
4946 |
1350 1500 1650 |
2100
|
3900 |
0,77 0,83 0,89 |
40,90 48,94 50,16 |
1,93 2,08 2,23 |
|
|
Код ОКП |
Марка марша |
Основные конструктивные и координационные размеры марша, мм |
Расход материалов (справочный) |
Масса марша (справочная), |
Обозначение серии и выпуска типовой проектной |
||||||
|
|
|
l |
b |
h ом |
l ом |
l 1 |
l 2 |
Бетон, м3 |
Сталь, кг |
т |
документации |
|
58 9121 2580 58 9121 2587
|
ЛМП57.11.14–5 ЛМП57.11.15–5
|
|
|
1400 1500 |
2700 |
1475 |
1475 |
0,90 0,92 |
78,0 78,2 |
2,25 2,30 |
|
|
58 9121 2588 58 9121 2589 58 9121 2590
|
ЛМП57.11.17–5 ЛМП57.11.17–5–1 ЛМП57.11.17–5–2 |
5650 |
|
1650 |
3000 |
1325 1450 1200 |
1325 1200 1450 |
0,95 |
79,0 80,0 78,7 |
2,38 |
|
|
58 9121 2591 58 9121 2592 58 9121 2605
|
ЛМП57.11.18–5 ЛМП57.11.18–5–1 ЛМП57.11.18–5–2 |
|
|
1800 |
3300 |
1175 1450 900 |
1175 900 1450 |
|
79,5 80,4 79,6 |
|
|
|
58 9121 2606 58 9121 2607
|
ЛМП60.11.15–5 ЛМП60.11.17–5 |
5980 |
1150 |
1500 1650 |
2700 3000 |
1640 1490 |
1640 1490 |
1,00 |
101,9 104,1 |
2,50 |
1.050.1–2 Выпуск 1 |
|
58 9121 2608 58 9121 2609
|
ЛМП57.11.14–5–3 ЛМП57.11.15–5–3 |
4475 |
|
1400 1500 |
2700 |
1475 |
¾ |
0,73 0,77 |
54,3 54,5 |
1,83 1,93 |
|
|
58 9121 3099 58 9121 3132
|
ЛМП57.11.17–5–3 ЛМП57.11.17–5–13 |
4625 4750 |
|
1650 |
3000 |
1325 1450 |
¾ ¾
|
0,80 0,86 |
55,8 56,6 |
2,00 2,15 |
|
|
58 9121 3133 58 9121 3134
|
ЛМП57.11.18–5–3 ЛМП57.11.18–5–13 |
4775 5050 |
|
1800 |
3300 |
1175 1450 |
¾ ¾ |
0,83 0,84 |
57,1 70,5 |
2,08 2,10 |
|
|
58 9121 2610 58 9121 3135
|
ЛМП60.11.15–5–3 ЛМП60.11.17–5–3 |
4640 45790 |
|
1500 1650 |
2700 3000 |
1640 1490 |
¾ ¾ |
0,81 0,83 |
55,0 56,2 |
2,03 2,08 |
|
Таблица 4
|
Код ОКП |
Марка площадки |
Основные размеры площадки, мм |
Расход материалов (справочный) |
Масса пло-щадки (спра- |
Обозначе-ние серии и выпуска типовой |
||
|
|
|
l |
b |
Бетон, м3 |
Сталь, кг |
вочная), т |
проектной докумен-тации |
|
58 9121 2984 58 9121 2985 58 9121 2986
|
1ЛП22.13–4 1ЛП22.13–4-Ш 1ЛП22.13–4-К |
|
1300 |
0,59 |
15,79 |
1,48 |
|
|
58 9121 2987 58 9121 2988 58 9121 2989
|
1ЛП22.16–4 1ЛП22.16–4-Ш 1ЛП22.16–4-К |
2200 |
1600 |
0,73 |
16,47 |
1,83 |
|
|
58 9121 2990 58 9121 2991 58 9121 2992
|
1ЛП22.19–4 1ЛП22.19–4-Ш 1ЛП22.19.4-К |
|
1900 |
0,86 |
18,79 |
2,15 |
|
|
58 9121 2546 58 9121 2547 58 9121 2392
|
1ЛП22.22–4 1Лп22.22–4-Ш 1ЛП22.22–4-К |
|
2200 |
0,95 |
19,35 |
2,38 |
|
|
58 9121 2393 58 9121 2394 58 9121 2395
|
1ЛП28.13–4 1ЛП28.13–4-Ш 1ЛП28.13–4-К |
|
1300 |
0,76 |
24,52 |
1,90 |
|
|
58 9121 2396 58 9121 2397 58 9121 2398
|
1ЛП28.16–4 1ЛП28.16–4-Ш 1ЛП28.16–4-К |
2800 |
1600 |
0,93 |
26,91 |
2,33 |
|
|
58 9121 2399 58 9121 2400 58 9121 2401
|
1ЛП28.19–4 1ЛП28.19–4-Ш 1ЛП28.19–4-К |
|
1900 |
1,10 |
28,60 |
2,75 |
1.152.1–8 Выпуск 5 |
|
58 9121 2402 58 9121 2403 58 9121 2404
|
1ЛП28.22–4 1ЛП28.22–4-Ш 1ЛП28.22–4-К |
|
2200 |
1,21 |
29,52 |
3,03 |
|
|
58 9121 2405 58 9121 2406 58 9121 2407
|
1ЛП24.13–4 1ЛП24.–13–4-Ш 1ЛП24.13–4-К |
|
1300 |
0,64 |
20,45 |
1,60 |
|
|
58 9121 2408 58 9121 2409 58 9121 2410
|
1ЛП24.16–4 1ЛП24.16–4-Ш 1ЛП24.16–4-К |
2380 |
1600 |
0,78 |
21,52 |
1,95 |
|
|
58 9121 2411 58 9121 2412 58 9121 2413
|
1ЛП24.19–4 1ЛП24.19–4-Ш 1ЛП24.19–4-К |
|
1900 |
0,92 |
23,91 |
2,30 |
|
|
58 9121 2414 58 9121 2415 58 9121 2416
|
1ЛП24.22–4 1ЛП24.22–4-Ш 1ЛП24.22–4-К |
|
2200 |
1,01 |
24,85 |
2,53 |
|
|
58 9121 2417 58 9121 2418 58 9121 2419
|
1ЛП30.13–4 1ЛП30.13–4-Ш 1ЛП30.13.4-К |
|
1300 |
0,81 |
28,09 |
2,03 |
|
|
58 9121 2420 58 9121 2421 58 9121 2422
|
1ЛП30.16–4 1ЛП30.16–4-Ш 1ЛП30.16–4-К |
2980 |
1600 |
0,98 |
31,21 |
2,45 |
|
|
58 9121 2423 58 9121 2424 58 9121 2425
|
1ЛП30.19–4 1ЛП30.19–4-Ш 1ЛП30.19–4-К |
|
1900 |
1,16 |
33,01 |
2,90 |
|
|
58 9121 2426 58 9121 2427 58 9121 2428
|
1ЛП30.22–4 1ЛП30.22–4-Ш 1ЛП30.22–4-К |
|
2200 |
1,28 |
34,65 |
3,20 |
|
|
58 9121 2429 58 9121 2430 58 9121 2431
|
1ЛП24.13в–4 1ЛП24.13в–4-Ш 1ЛП24.13в–4-К |
|
1300 |
0,65 |
21,51 |
1,63 |
|
|
58 9121 2432 58 9121 2433 58 9121 2434
|
1ЛП24.16в–4 1ЛП24.16в–4-Ш 1ЛП24.16в–4-К |
2380 |
1600 |
0,79 |
22,58 |
1,98 |
|
|
58 9121 2435 58 9121 2436 58 9121 2437
|
1ЛП24.19в–4 1ЛП24.19в–4-Ш 1ЛП24.19в–4-К |
|
1900 |
0,93 |
24,97 |
2,33 |
1.152.1–8 Выпуск 5 |
|
58 9121 2438 58 9121 2439 58 9121 2440
|
1ЛП24.22в–4 1ЛП24.22в–4-Ш 1ЛП24.22в–4-К |
|
2200 |
1,02 |
25,91 |
2,55 |
|
|
58 9121 2441 58 9121 2442 58 9121 2443
|
1ЛП30.13в–4 1ЛП30.13в–4-Ш 1ЛП30.13в–4-К |
|
1300 |
0,82 |
29,68 |
2,05 |
|
|
58 9121 2444 58 9121 2445 58 9121 2446
|
1ЛП30.16в–4 1ЛП30.16в–4-Ш 1ЛП30.16в–4-К |
2980 |
1600 |
0,99 |
32,8 |
2,48 |
|
|
58 9121 2447 58 9121 2448 58 9121 2449
|
1ЛП30.19в–4 1ЛП30.19в–4-Ш 1ЛП30.19в–4-К |
|
1900 |
1,17 |
34,60 |
2,93 |
|
|
58 9121 2450 58 9121 2451 58 9121 2452
|
1ЛП3-.22в–4 1ЛП30.22в–4-Ш 1ЛП30.22в–4-К |
|
2200 |
1,29 |
36,24 |
3,23 |
|
|
58 9122 0645 58 9122 0646 58 9122 0647
|
1ЛП22.13–4Л 1ЛП22.13–4Л-Ш 1ЛП22.13–4Л-К |
|
1300 |
0,59 |
15,79 |
1,27 |
|
|
58 9122 0648 58 9122 0649 58 9122 0650
|
1ЛП22.16–4Л 1ЛП22.16–4Л-Ш 1ЛП22.16–4Л-К |
2200 |
1600 |
0,73 |
16,47 |
1,55 |
|
|
58 9122 0651 58 9122 0652 58 9122 0653
|
1ЛП22.19–4Л 1ЛП22.19–4Л-Ш 1ЛП22.19–4Л-К |
|
1900 |
0,86 |
17,47 |
1,83 |
|
|
58 9122 0654 58 9122 0655 58 9122 0656
|
1ЛП22.22–4Л 1ЛП22.22–4Л-Ш 1ЛП22.22–4Л-К |
|
2200 |
0,95 |
18,03 |
2,02 |
|
|
58 9122 0657 58 9122 0658 58 9122 0659
|
1ЛП28.13–4Л 1ЛП28.13–4Л-Ш 1ЛП28.13–4Л-К |
|
1300 |
0,76 |
22,04 |
1,64 |
|
|
58 9122 0660 58 9122 0661 58 9122 0662
|
1ЛП28.16–4Л 1ЛП28.16–4Л-Ш 1ЛП28.16–4Л-К |
2800 |
1600 |
0,93 |
23,11 |
1,99 |
|
|
58 9122 0663 58 9122 0664 58 9122 0665
|
1ЛП28.19–4Л 1ЛП28.19–4Л-Ш 1ЛП28.19–4Л-К |
|
1900 |
1,10 |
24,80 |
2,35 |
1.152.1–8 Выпуск 6 |
|
58 9122 0666 58 9122 0667 58 9122 0668
|
1ЛП28.22–4Л 1ЛП28.22–4Л-Ш 1ЛП28.22–4Л-К |
|
2200 |
1,21 |
27,04 |
2,59 |
|
|
58 9122 0669 58 9122 0670 58 9122 0671
|
1ЛП24.1–4Л 1ЛП24.13–4Л-Ш 1ЛП24.13–4Л-К |
|
1300 |
0,64 |
17,57 |
1,36 |
|
|
58 9122 0672 58 9122 0673 58 9122 0674
|
1ЛП24.16–4Л 1ЛП24.16–4Л-Ш 1ЛП24.16–4Л-К |
2380 |
1600 |
0,78 |
18,64 |
1,67 |
|
|
58 9122 0675 58 9122 0676 58 9122 0677
|
1ЛП24.19–4Л 1ЛП24.19–4Л-Ш 1ЛП24.19–4Л-К |
|
1900 |
0,92 |
19,71 |
1,96 |
|
|
58 9122 0678 58 9122 0679 58 9122 0680
|
1ЛП24.22–4Л 1ЛП24.22–4Л-Ш 1ЛП24.22–4Л-К |
|
2200 |
1,01 |
21,97 |
2,16 |
|
|
58 9122 0681 58 9122 0682 58 9122 0683
|
1ЛП30.13–4Л 1ЛП30.13–4Л-Ш 1ЛП30.13–4Л-К |
|
1300 |
0,81 |
24,87 |
1,73 |
|
|
58 9122 0684 58 9122 0685 58 9122 0686
|
1ЛП30.16–4Л 1ЛП30.16–4Л-Ш 1ЛП30.16–4Л-К |
2980 |
1600 |
0,98 |
26,67 |
2,10 |
|
|
58 9122 0687 58 9122 0688 58 9122 0689
|
1ЛП30.19–4Л 1ЛП30.19–4Л-Ш 1ЛП30.19–4Л-К |
|
1900 |
1,16 |
29,79 |
2,48 |
|
|
58 9122 0690 58 9122 0691 58 9122 0692
|
1ЛП30.22–4Л 1ЛП30.22–4Л-Ш 1ЛП30.22–4Л-К |
|
2200 |
1,28 |
31,43 |
2,73 |
|
|
58 9122 0693 58 9122 0694 58 9122 0695
|
1ЛП24.13в–4Л 1ЛП24.13в–4Л-Ш 1ЛП24.13в–4Л-К |
|
1300 |
0,65 |
18,63 |
1,38 |
|
|
58 9122 0696 58 9122 0697 58 9122 0698
|
1ЛП24.16в–4Л 1ЛП24.16в–4Л-Ш 1ЛП24.16в–4Л-К |
2380 |
1600 |
0,79 |
19,70 |
1,69 |
|
|
58 9122 0699 58 9122 0700 58 9122 0701
|
1ЛП24.19в–4Л 1ЛП24.19в–4Л-Ш 1Лп24.19в–4Л-К |
|
1900 |
0,93 |
20,77 |
1,98 |
1.152.1–8 Выпуск 6 |
|
58 9122 0702 58 9122 0703 58 9122 0704
|
1ЛП24.22в–4Л 1ЛП24.22в–4Л-Ш 1ЛП24.22в–4Л-К |
|
2200 |
1,02 |
23,03 |
2,18 |
|
|
58 9122 0705 58 9122 0706 58 9122 0707
|
1ЛП30.13в–4Л 1ЛП30.13в–4Л-Ш 1ЛП30.13в–4Л-К |
|
1300 |
0,82 |
26,46 |
1,75 |
|
|
58 9122 0708 58 9122 0709 58 9122 0710
|
1ЛП30.16в–4Л 1ЛП30.16в–4Л-Ш 1ЛП30.16в–4Л-К |
2980 |
1600 |
0,99 |
28,26 |
2,13 |
|
|
58 9122 0711 58 9122 0712 58 9122 0713
|
1ЛП30.19в–4Л 1ЛП30.19в–4Л-Ш 1ЛП30.19в–4Л-К |
|
1900 |
1,17 |
31,38 |
2,40 |
|
|
58 9122 0714 58 9122 0715 58 9122 0716
|
1ЛП30.22в–4Л 1ЛП30.22в–4Л-Ш 1ЛП30.22в–4Л-К |
|
2200 |
1,29 |
33,02 |
2,75 |
|
подождите, идет загрузка...
