ГОСТ 24544-81 (1987), часть 2

___________________________________________________________

Характеристика заполнителей

Наименование и вид породы крупного заполнителя ______________

Зерновой состав крупного заполнителя по ГОСТ 8269¾ 76 ________

___________________________________________________________

Модуль крупности песка по ГОСТ 8735¾ 75 _____________________

Водопоглощение (для пористых заполнителей) по ГОСТ 9758¾ 78 __

___________________________________________________________


ПРИЛОЖЕНИЕ 3

Обязательное


ФОРМА ЖУРНАЛА ИСПЫТАНИЙ


Начало испытания _____ __________________ 19_____ г.

Серия №______ Окончание испытаний _____ __________________ 19_____ г.



Дата снятия

Продолжительность

Температура воздуха t , ° С


Относительная


Показания приборов, приращения абсолютных и относительных деформаций

Среднее приращение

Средняя относительная

Средняя относительная


Относительная

отсчета,

испытаний, сут


сухой

влажный

влажность

Устройство №_______

Образец №

Устройство

Устройство

относительных

деформация в

деформация в серии

деформация ползу

ч, мин


термометр

термометр

воздуха, %

1

2

3

4


D t 2 , мм


De 1 · 105

___

Образец

___ Образец

деформаций в

серии образцов

незагруженных

чести в серии






Отсчет

Приращение

Отсчет

Приращение

Отсчет

Приращение

Отсчет

Приращение



___

___

серии образцов

образцов

образцов

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16 ¾ 25

26 ¾ 35

36

37

38

39

























Руководитель _________________________ Исполнитель ________________________


Примечания:

1. Приведенная форма журнала используется при испытаниях при испытаниях загруженных и не загруженных образцов. Графы 38 и 39 используются только для загруженных образцов.

2. Графы 16¾ 25 и 26¾ 35 заполняются по аналогии с графами 6¾ 15.

ПРИЛОЖЕНИЕ 4

Рекомендуемое


ПРИМЕР ОБРАБОТКИ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

И ОПРЕДЕЛЕНИЯ ПРЕДЕЛЬНЫХ ЗНАЧЕНИЙ

ДЕФОРМАЦИЙ ПОЛЗУЧЕСТИ


В результате испытаний базовых образцов вычислены средние значения относительных деформаций ползучести бетона, которые представлены в табл. 1.


Таблица 1


Продолжительность наблюдения, сут

50

60

75

100

125

150

175

180

Относительная деформация ползучести,

81,5

89

98,5

112

124

134

141

145


Для вычисления условно предельного значения относительных деформаций ползучести следует построить линию регрессии в координатах имеющую вид

(1)

С этой целью вводят обозначения:

По результатам, приведенным в табл. 1, вычисляют значения записывают в табл. 2 и наносят на координатную сетку, как это показано на чертеже.


Таблица 2


сут


50

60

75

100

125

150

175

180

сут

0,614

0,674

0,761

0,889

1,008

1,119

1,241

1,241


По данным табл. 2 вычисляют средние значения:

их дисперсии

корреляционный момент

коэффициент корреляции

где n ¾ число точек измерений.

В результате подстановки в эти формулы значений из табл. 2 получено:

сут; сут;

сут2 ;

сут;

(105 сут)2 ;

сут;

сут.

Коэффициент корреляции

Численные значения коэффициентов А и В в уравнении регрессии определяют по формулам:

после подстановки получим

сут

Уравнение регрессии имеет вид

сут

Значение котангенса угла наклона прямой в соответствии с п. 5.6 дает предельное значение относительной деформации ползучести по средним точкам измерения.

Значение коэффициента a п в соответствии с 5.6 определяется из уравнения регрессии (1), приравнивая значение нулю.

сут

Результаты вычислений приведены на чертеже.

Таким образом, условно предельные значения относительной деформации ползучести бетона равны

Вычисление значений относительных деформаций ползучести на различные сроки выдерживания под нагрузкой проводят по формуле (7) п. 5.7 настоящего стандарта.

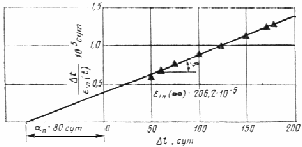

Построение линии регрессии при определении предельных значений относительных деформаций ползучести


ПРИЛОЖЕНИЕ 5

Справочное


ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ


Термины

Обозначение

Определение

Линейная относительная деформация усадки

e ус (t )

Относительное уменьшение линейных размеров ненагруженного образца во времени, вызванное гидратацией цемента (контракцией), уменьшением влажности цементного камня и его карбонизацией


Линейная относительная температурная деформация усадки

e ус· t

Относительное уменьшение линейных размеров ненагруженного образца, вызванное испарением из него влаги при нагреве


Линейная относительная деформация температурного расширения

e р· t

Относительное увеличение размеров образца, вызванное температурным расширением бетона при нагреве


Линейная относительная температурная деформация

e t

Относительное изменение линейных размеров образца, вызванное совместным действием температурной усадкой бетона


Линейная относительная деформация ползучести


e 1п(t )

Относительное уменьшение линейных размеров нагруженного образца во времени, вызванное действием постоянной внешней нагрузки за вычетом деформаций усадки



ПРИЛОЖЕНИЕ 6

Рекомендуемое


МЕТОД УСКОРЕННОГО ОПРЕДЕЛЕНИЯ ДЕФОРМАЦИИ ПОЛЗУЧЕСТИ


1. Оборудование и приборы для проведения испытаний должны отвечать требованиям настоящего стандарта. Применение пружинных загрузочных устройств допускается только при условии обеспечения контроля за поддержанием постоянной приложенной нагрузки в течение всего периода испытания с погрешностью, не выходящей за пределы ±2%.

2. Продолжительность испытаний должна составлять не менее 32 сут. Снятие отсчетов по приборам следует производить, используя базовую схему измерений, в сроки наблюдения t i (с момента начального отсчета), равные 1, 2, 4, 8, 16, 32 сут, с погрешностью ±1ч.

3. В соответствии с разд. 5 настоящего стандарта вычисляют относительные деформации ползучести e 1n ( ti ) и их средние значения e 1n ( ti ) для каждого срока наблюдения ti , указанного в п. 2 настоящего приложения.

4. По средним значениям относительных деформаций ползучести 1n ( ti ) в сроки наблюдения ti (i=l... 6) следует построить соответственно два графика: в системе координат [lne 1п ( ti ) ; lnt i ] и системе координат [ 1п ( ti ) ; lnt i ], соединить на каждом из них первую и последнюю точки прямой линией. Все промежуточные точки на обоих графиках при отсутствии аномальных результатов измерений должны быть расположены соответственно: в системе координат (ln 1п ( ti ) ; lnt i ] —над указанной прямой, в системе координат [ 1п ( ti ) ; lnt i ] под указанной прямой.

5. При отсутствии аномальных результатов измерений вычисляют значения параметров К, Ym и а по формулам:

; (1)

(2)

, (3)

где 1п ( t1 ) и 1п ( t6 )  — средние значения относительных деформаций ползучести, соответствующие первому (t1 = l сут) и последнему (t6 = 32 сут) отсчетам по измерительным приборам;

 —значение относительной деформации ползучести в момент времени, соответствующий среднему геометрическому значению на принятом отрезке времени измерений, вычисляемое из формулы

(4)

6. Относительные деформации ползучести определяют по формуле

(5)

где К, Ym и а значения параметров по формулам (1) — (3);

ti  — время наблюдения с момента начального отсчета.

7. Допускается использовать последовательность снятия отсчетов, отличную от базовой схемы измерения, при условии, что снятие первого отсчета производят через t i = (24±1) ч, а последующих—произвольно с указанием фактического времени каждого наблюдения, округленного с точностью до 0,1 сут.

В этом случае, а также в случае исключения аномальных результатов измерении при базовой схеме снятия показаний значения параметров К, Ym и а вычисляют по формулам

; (6)

(7)

, (8)


где  — значение деформации ползучести, соответствующее фактическому сроку последнего измерения t N с момента начального отсчета

вычисляют из формулы

, (9)

где S —площадь многоугольника 1—2—3 ...N (черт. 1), построенного по результатам всех измерений, за исключением результатов, приданных аномальными согласно п. 4, которую вычисляют по формуле

, (10)

где  — сумма площадей трапеций 1—2—2'—1' ( ). 2—3—3'—2' () и т. д.;

— площадь трапеции 1—N—N'— 1' , вычисляемая по формуле

(11)

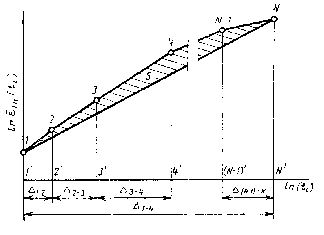

Схема представления результатов измерений для определения площади S

Схема представления результатов измерений для определения площади S

Черт. 1

Пример определения ползучести бетона при схеме измерений, отличной от базовой, при наличии аномальных результатов

В табл. 1 представлены средние значения относительных деформаций ползучести, полученных в результате испытания серии опытных образцов из подобранного состава бетона. Требуется определить деформацию ползучести бетона к моменту времени t i , равному 720 сут.

Таблица 1

Наименование параметра

Норма для i -го измерения


1

2

3

4

5

6

7

8

9

Продолжительность наблюдения t i, сут

1.0

2,8

4,2

8,0

12,3

16,0

21,0

28,0

32,0

Средние относительные деформации ползучести

5,4

9,3

11,4

15,5

18,5

29,7

23,0

22,5

27,2

lnt i

0

1,03

1,44

2,08

2,51

2,77

3,04

3,33

3,47

ln[ ]

1,69

2,23

2,44

2,74

2,92

3,03

3,14

3,11

3,30

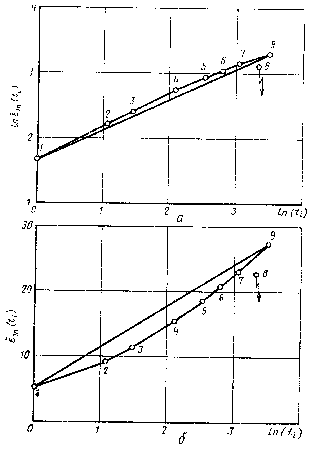

Как следует из графиков, приведенных на черт. 2а, б, построенных в соответствии с требованиями п. 4, точка 8 является аномальной. Поэтому, учитывая число и последовательность измерении, а также наличие аномального измерения, вычисление параметров К, Ym и а осуществляют по формулам (6), (7), (8). Расчет площади проводят, как указано в табл. 2.


Обработка результатов испытаний по схеме измерений, отличной от базовой, при наличии аномальных результатов


Черт. 2

Таблица 2

Отрезок ломаной

Высота трапеции

Площадь трапеции D Si

1—2

=1,03—0=1,03

(2,23 + 1.69) 1,03 =2,02

2—3

=1,44—1,03=0,41

(2,44+2,23) 0,41=0,96

3—4

=2,08—1,44=0,64

(2,74+2,44) 0,64=1,66

4—5

=2,51—2,08=0,43

(2,92+2,74) -0,43 =1,22

5—6

=2,77—2,51=0,26

(3,03+2,92) -0,26 =0,77

6—7

=3,04—2,77= 0,27

(3,14+3,03) 0,27=0,83

7—9

=3,47—3,04 =0,43

(3,30+3,14) -0,43= 1,38

1—9

=3,47—0=3,47

(3,30+1,69)-3,47 =8,66


Значение S по формуле (10)

=8,84—8,66=0,18

Значения находят по формуле (9)

ln =2 ,495 + =2,56,

Откуда

Далее по формулам (6) — (8) находим значения параметров К, Ym и а:

;

сут.

Относительная деформация ползучести при длительности наблюдения 720 сут в соответствии с формулой (5) равна

(Введено дополнительно, Изм. № 1).
