2.9.10.16. Сварка должна производиться электродами с основным видом покрытия, рекомендованными разделом 2.3 настоящих ВСН для основной трубы данной категории прочности. Сварку заполняющих слоев шва целесообразно производить электродами диаметром 3,0-3,25 мм. При этом могут быть использованы электроды той же категории прочности, что и рекомендованные для сварки корневого слоя шва.

2.9.10.17. После приварки патрубков необходимо проводение отпуска с нагревом сварного соединения до 200°С и последующим охлаждением под теплоизолирующим поясом до полного остывания.

В случае вварки заплат последующий подогрев не производится, но место ремонта укрывается теплоизолирующим поясом. В процессе охлаждения как в первом, так и во втором случае попадание влаги на сварное соединение не допускается.

2.9.10.18. Последней операцией при вварке патрубка является прихватка и приварка эллиптической заглушки к патрубку.

Заглушка должна быть прихвачена и приварена не менее чем в 3 слоя сплошным швом к патрубку электродами с основным видом покрытия диаметром 2,5-3,25 мм, рекомендованными для сварки корневого слоя шва (см. табл.10). Перед сваркой торцы патрубка и заглушки необходимо просушить.

2.9.10.19. Сварные швы должны быть проконтролированы и радиографическим способом и ультразвуковым. Непровары в сварном соединении не допускаются. Контроль УЗК следует осуществлять как со стороны трубы, так и со стороны патрубка. Допустимые дефекты (кроме непроваров) должны соответствовать требованиям п.4.32 СНиП III-42-80.

2.9.10.20. При обнаружении недопустимых дефектов сварное соединение ремонту не подлежит. Участок трубы вырезается и на его место вваривается катушка длиной не менее диаметра основной трубы.

2.9.10.21. После окончания работ по вварке патрубка и заглушки составляется акт специальной формы (см. ВСН 012-88/Миннефтегазстрой "Формы исполнительной документации и правила ее оформления", ч.II).

2.9.11. Сварка прямых врезок

2.9.11.1. Приварка свечей пылеуловителей, вварка байпасов и других врезок должны быть выполнены через тройники заводского изготовления. Если предусмотрено проектом, допускаются прямые врезки при условии, что диаметр ответвления не превышает 0,3 диаметра основной трубы. Если диаметр ответвления превышает 0,3 диаметра основной трубы, следует применять только специальные детали трубопроводов.

2.9.11.2. Для выполнения прямой врезки в основной трубе по шаблону вырезают отверстие и после его обработки механическим способом присоединяют ответвление. Конструкция ответвления должна соответствовать ВСН 1-84/Мингазпром.

2.9.11.3. При выполнении прямых врезок условия подогрева и технология их вварки (тип сварочных материалов, количество слоев шва и т.д.) должны соответствовать в основном требованиям раздела 2.9.10.

2.9.12. Сварка захлестов

2.9.12.1. В зависимости от конкретных условий различают следующие виды технологических захлестов:

концы трубопровода свободны (не засыпаны землей) и находятся в траншее или на ее бровке;

один конец трубопровода защемлен (засыпан, подходит к крановому узлу), а другой имеет свободное перемещение;

оба соединяемых конца трубопровода защемлены (соединены с патрубками запорной арматуры).

В первых двух случаях замыкание трубопровода можно осуществить сваркой одного кольцевого стыка - захлеста. В последнем случае необходима вварка катушки с выполнением двух кольцевых стыков (рис.13).

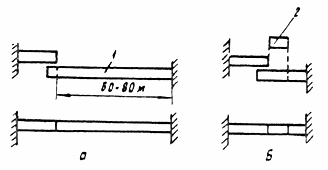

Рис.13. Схема ликвидации технологического разрыва:

а - при монтаже захлеста; б - при врезке катушки; 1 - труба; 2 - катушка

2.9.12.2. Выполнять работы по ликвидации технологических разрывов следует, как правило, в дневное время при температуре окружающего воздуха не ниже -40°С.

2.9.12.3. Монтаж захлестов и катушек необходимо выполнять только в присутствии прораба или мастера с последующим составлением акта (см. ВСН 012-88/Миннефтегазстрой) . В акте указывают:

фамилии электросварщиков и схему их расстановки;

сварочные материалы и результаты визуального и радиографического контроля стыка.

2.9.12.4. Если трубопровод находится в траншее, в месте соединения труб необходимо подготовить приямок, размеры которого должны беспрепятственно обеспечивать работы по сварке, контролю и изоляции стыка.

2.9.12.5. Если соединяемые трубы были ранее изолированы, необходимо удалить изоляцию на расстоянии не менее 150 мм от места сварки.

2.9.12.6. Для сварки захлеста в траншее необходимо оставлять незасыпанным один из примыкающих участков трубопровода на расстоянии 60-80 м от места предполагаемого захлесточного стыка.

2.9.12.7. Подготовку труб к сборке с помощью центраторов при монтаже захлестов следует выполнять в приведенной последовательности:

один из концов трубопровода заранее подготавливают под сварку и укладывают на опоры высотой 50-60 см по оси трубопровода;

плеть, образующую другой конец трубопровода, вывешивают рядом с первой и делают разметку места реза. Разметка линии реза должна быть выполнена только с помощью шаблона, чтобы исключить образование косого стыка;

газовую резку плети следует проводить с последующей подготовкой фасок любым станком типа СПК. Как исключение (если нет станка типа СПК) допускается применять газовую резку (преимущественно механизированную) с последующей зачисткой абразивным инструментом;

стыковку труб с применением наружного центратора выполняют путем подъема обрезанной плети трубоукладчиками на высоту не более 1,5 м на расстоянии 60-80 м от конца трубы; при этом за счет упругих деформаций обрезанный конец провисает, что позволяет совместить один конец с другим;

не допускается стропить трубу для подъема в месте расположения сварных кольцевых швов;

регулировку зазора в стыке осуществляют изменением высоты подъема трубопровода трубоукладчиками.

2.9.12.8. Подготовку труб к сборке при врезке катушек осуществляют в приведенной последовательности:

концы труб, которые должны быть соединены, обрезают и подготавливают под сварку в соответствии с требованиями, изложенными в настоящем разделе;

катушку изготавливают требуемой длины на трубы той же толщины, того же диаметра и марки стали, что и соединяемые трубы;

трубоукладчиком пристыковывают катушку к трубопроводу, собирают стык с применением наружного центратора и сваривают первый стык. Сборку второго стыка выполняют с помощью наружного центратора после окончания сварки первого стыка;

длина катушки должна быть не менее одного диаметра трубы.

2.9.12.9. Для обеспечения требуемого зазора или соосности труб запрещается натягивать трубы, изгибать их силовыми механизмами или нагревать за пределами зоны сварного стыка, а также категорически запрещается вваривать любые присадки.

2.9.12.10. Сборка разнотолщинных труб при монтаже захлестов не допускается.

2.9.12.11. Прихватку следует выполнять электродами с основным видом покрытия, предназначенным для сварки корневого слоя шва.

2.9.12.12. Наложение прихваток и сварку труб диаметром более 426 мм должны выполнять без перерывов в работе не менее 2 электросварщиков одновременно.

2.9.12.13. Если сварщик может проникнуть внутрь трубы, он выполняет внутреннюю подварку стыка на нижней четверти периметра и в местах видимых дефектов электродами, предназначенными для сварки корневого слоя шва.

2.9.12.14. Сварные соединения захлестов оставлять незаконченными не разрешается.

2.9.13. Муфтовые сварные соединения

2.9.13.1. Муфтовые соединения разрешаются при сварке труб диаметром до 59 мм из стали марок Ст3, 10, 20 или из аналогичных им.

2.9.13.2. Конструкция сварного соединения должна соответствовать ГОСТ 16037-80 "Соединения сварные стальных трубопроводов, основные типы, конструктивные элементы и размеры".

2.9.13.3. Муфта должна быть изготовлена в соответствии с требованиями ГОСТ 16037-80 из труб соответствующих типоразмеров для обеспечения зазора между трубой и муфтой 1 ±0,5 мм и из стали аналогичного уровня класса прочности. Длина муфты должна быть не менее 50 мм (рис.14).

Рис.14. Размеры муфтового соединения

2.9.13.4. Сварку следует осуществлять на минимальных токах, регламентированных заводом-изготовителем и обозначенных на этикетках электродных пачек электродами с основным видом покрытия типа Э42А или Э50А, указанных в табл.10 настоящих ВСН.

2.9.13.5. Усиление должно быть не более 1 мм для соединений, выполненных в нижнем положении и не более 2 мм - в остальных положениях; ослабление - не более 2 мм во всех пространственных положениях.

2.9.13.6. Сварные швы не должны иметь видимых дефектов (подрезов, пор, незаплавленных кратеров, трещин).

2.9.13.7. При контроле допускных сварных соединений, а также при испытаниях электросварщиков следует испытывать муфтовые сварные соединения на растяжение и на сплющивание по ГОСТ 6996-66 (см. приложение 1).

Все муфтовые сварные соединения подвергаются контролю с применением цветной красящей дефектоскопии (ЦКД) по ОСТ 36-76-83. Дополнительно к 100%-ному контролю ЦКД 1% муфтовых сварных соединений в процессе сварки подвергается механическим испытаниям на растяжение и сплющивание. При этом для механических испытаний выбираются соединения, самые худшие по внешнему виду.

2.10. Ремонт сварных соединений

2.10.1. Ремонт сварных соединений, выполненных дуговой сваркой, производится в случаях, предусмотренных п.4.34 СНиП III-42-80 и приложением 2.

2.10.2. Ремонт участков сварных швов, имеющих дефекты, осуществляют путем их вышлифовки с помощью абразивных кругов с последующей заваркой ручной дуговой сваркой в соответствии с п.4.35 СНиП III-42-80.

Примечания: 1. Допускается удалять с помощью газовой резки или воздушно-дуговой строжки участки, имеющие дефекты, с последующей зачисткой мест реза абразивным инструментом.

2. Удаление участков сварных швов, имеющих дефекты, с помощью газовой или поверхностной воздушно-дуговой резки допускается только при длине участков не менее 200 мм и сварных соединений из сталей всех уровней прочности, кроме сталей термического упрочнения.

2.10.3. Если после ремонта по периметру стыка обнаружены неудаленные дефекты, разрешается их дополнительная вышлифовка с последующей заваркой. Повторный ремонт одного и того же дефекта не разрешается.

2.10.4. Ремонт сварных швов стыков труб диаметром до 1020 мм выполняют только снаружи, а труб диаметром 1020 мм и более - как снаружи, так и изнутри в зависимости от глубины залегания дефектов.

2.10.5. Ремонт сварных стыков труб диаметром 1020 мм и более снаружи трубы осуществляют, если недопустимые дефекты расположены в заполняющих и облицовочном слоях шва. Трубопровод ремонтируют изнутри, если недопустимые дефекты расположены в корневом слое шва, горячем проходе и подварочном слое шва и возможен доступ к месту ремонта. В случае вышлифовки дефектного участка трубы она должна вестись шлифовальной машинкой с напряжением не более 36 В. Место расположения дефекта определяет и отмечает дефектоскопист ПИЛа.

2.10.6. Места ремонта и номер ремонтируемого стыка трубы указываются несмываемой краской.

2.10.7. Разметку для последующей вышлифовки участков сварного шва с дефектами снаружи трубы выполняют таким образом, чтобы длина вышлифованных участков сварного шва превышала длину исправляемого дефектного участка не менее чем на 30 мм в каждую сторону.

2.10.8. Разметку участков сварного шва, имеющего дефекты изнутри трубы, проводят с помощью кольцевого шаблона с нанесенными делениями, которые соответствуют показаниям мерного пояса.

Как и при наружном ремонте, длина удаляемых участков сварного шва изнутри трубы должна превышать размеры исправляемого дефектного участка не менее чем на 30 мм в каждую сторону.

2.10.9. Разделка выбранных под сварку участков с дефектами должна соответствовать виду дефекта и обеспечивать качество выполнения сварочных работ.

Ширина выбранного участка сварного шва с дефектом зависит от толщины стенки свариваемых труб:

Глубину выбранного участка определяют глубиной замеченного дефекта. Перед выполнением сварочных ремонтных работ следует в зоне сварки удалить ржавчину и влагу, а также следы изоляции.

2.10.10. Ремонт одного стыка разными сварщиками запрещается.

2.10.11. Все отремонтированные участки стыков должны быть подвергнуты внешнему осмотру, радиографическому контролю и удовлетворять требованиям п.4.32 СНиП III-42-80.

2.11. Сварка трубопроводов, транспортирующих

сероводородсодержащие среды

2.11.1. Настоящие требования распространяются на производство сварочно-монтажных работ и термическую обработку стыков промысловых нефтегазопроводов, предназначенных для транспортировки сред с парциальным давлением сероводорода свыше 1 МПа, а содержанием сероводорода не выше 10% (объемных). Трубопроводы, сваренные в соответствии с требованиями настоящих ВСН, ингибируются, влажность транспортируемого газа не должна превышать 60%.

2.11.2. Сварку, сборку и контроль качества промысловых нефтегазопроводов, предназначенных для транспортировки сред с парциальным давлением сероводорода в диапазоне 0,3-1,0 МПа, следует проводить в соответствии с ВСН 005-88/Миннефтегазстрой "Строительство промысловых стальных трубопроводов. Технология и организация".

2.11.3. Контроль качества сварных соединений трубопроводов, транспортирующих сероводородсодержащие среды, включает:

сплошной операционный контроль в процессе сборки и сварки стыков;

осмотр и измерение геометрических параметров швов;

проверку качества шва физическими методами контроля;

механические испытания допускных стыков и контроль твердости металла шва и зоны термического влияния.

Все сварные стыки подвергаются 100%-ному радиографическому контролю до термообработки с дублированием 20% стыков ультразвуковым методом контроля для проверки на отсутствие трещин после термообработки.

Критерии оценки качества сварных соединений представлены в приложении 2 со следующими дополнительными ограничениями по результатам радиографического контроля:

в корне шва не должно быть непроваров, находящихся в пределах чувствительности снимка, регламентированной ГОСТ 7512-82;

в корне шва не должно быть утяжин (провисов) на длине более 12% периметра, глубиной свыше 10% толщины стенки (но не более 1,5 мм).

Контроль твердости сварных соединений выполняется в объеме 10% стыков методом "Польди" или другими аналогичными. Замеры проводятся в 3 точках: на металле шва, в зоне термического влияния (на расстоянии 2 мм от линии сплавления) и на основном металле (на расстоянии 50 мм от шва).

Величина твердости не должна превышать 220 единиц по шкале Бриннеля. Результаты контроля твердости записываются в журнал термической обработки стыков или оформляются актом и прилагаются к сварочному журналу.

2.11.4. Аттестацию электросварщиков перед допуском их к сварке трубопроводов, предназначенных для транспортировки сероводородсодержащих сред, следует осуществлять в соответствии с приложением 1.

2.11.5. Сварка трубопроводов для транспортировки сероводородсодержащих продуктов с парциальным давлением сероводорода свыше 1 МПа при содержании сероводорода не выше 10% (объемных) осуществляется с использованием ручной дуговой и автоматической сварки под флюсом.

2.11.6. Сварочно-монтажные работы разрешается выполнять при температуре окружающего воздуха не ниже -20°С. При скорости ветра свыше 10 м/с, а также при выпадении атмосферных осадков производить сварочные работы без инверторных укрытий запрещается.

2.11.7. По общим вопросам сборки и сварки и требованиям к сварочным материалам и металлу труб, не рассматриваемым в данном подразделе ВСН, следует руководствоваться СНиП III-42-80 "Магистральные трубопроводы", "Правилами производства и приемки работ" и предыдущими разделами настоящего ВСН.

2.11.8. График для определения парциального давления сероводорода в зависимости от его концентрации при различных рабочих давлениях в трубопроводе представлен в приложении 5.

2.11.9. Требования настоящего подраздела распространяются на сварку трубопроводов из низкоуглеродистых нелегированных сталей типа Ст20, 20ЮЧ и низколегированных сталей класса прочности не выше Х46, отвечающих требованиям ТУ 40-78/HS, ТУ 28-40/82- HS, ТУ SХ46SS-28/40-83. Конкретная марка стали указанных типов определяется проектом. Использовать трубы, не оговоренные проектом, можно только по согласованию с проектной организацией и заказчиком.

2.11.10. Запрещается применять трубы и детали трубопроводов, не имеющие сертификатов (заводских паспортов, подтверждающих их соответствие требованиям государственных стандартов или технических условий, товарного знака или маркировки).

2.11.11. Все детали трубопроводов и арматуры, контактирующие с коррозионно-активными средами, должны поставляться заказчиком в заводском исполнении. Допускается изготовление отдельных видов соединительных деталей (по согласованию с заказчиком) на промышленных базах строительно-монтажных подразделений при условии соблюдения всех требований СНиП 2.05.06-85 и настоящего раздела ВСН. Независимо от способа изготовления тройники, отводы и заглушки должны быть термообработаны по режиму, указанному в табл.33.

2.11.1.2. Концы труб должны иметь снятые фаски под углом 30-35° в соответствии с рис.1, а, б.

2.11.13. Сортамент электродов для ручной дуговой сварки должен соответствовать данным, приведенном в табл.33.

Таблица 33

Примечание. Для выполнения подварочного шва можно использовать любые электроды с основным покрытием, указанные в таблице.

2.11.14. Сортамент сварочных материалов для автоматической сварки под флюсом должен соответствовать данным табл.34.

Таблица 34

Примечание. Флюс ФЦ-16 используется только для сварки первого заполняющего слоя (для улучшения отделимости шлаковой корки) на трубах диаметром 1020 мм.

2.11.15. Разрешается применять сварочные материалы, не указанные в табл.33, 34, при условии положительных результатов испытаний на стойкость против сероводородного коррозионного растрескивания. Испытания на стойкость против сероводородного коррозионного растрескивания должны проводиться по методике МСКР-01-85 или NAСЕ ТМ-01-77. По результатам испытаний должно иметься заключение ВНИИСТа.

2.11.16. Транспортировка труб и секций волоком, а также их сбрасывание с транспортных средств запрещается.

2.11.17. Допустимое смещение кромок перед сваркой должно соответствовать п.2.2.3 настоящих ВСН.

2.11.18. Допускается ремонт отдельных участков с вмятинами, забоинами и задирами в соответствии со СНиП III-42-80.

Если необходим ремонт с использованием сварки, следует применять электроды с основным видом покрытия, указанные в табл.33.

Концы труб с недопустимыми дефектами следует обрезать газорезкой. После этого кромку труб необходимо зачищать до металлического блеска с последующим устранением неровностей на поверхности.

2.11.19. Ремонту не подлежат дефектные торцы запорной (распределительной) арматуры; арматура с дефектом должна быть заменена на новую.

2.11.20. Соединение разностенных труб и арматуры должно производиться в соответствии с пп.4.5 и 4.8 СНиП III-42-80.

2.11.21. Сборку труб с продольным швом следует производить так, чтобы продольные швы каждой трубы были смещены по отношению к швам смежных труб не менее чем на 100 мм (рис.15).

Рис.15. Схема сварки труб с продольным швом:

1 - продольные швы; 2 - кольцевой шов; - не менее 100 мм

2.11.22. Все свариваемые торцы труб на ширине не менее 150 мм просушиваются при температуре +50°С независимо от температуры окружающего воздуха, толщины стенки и диаметра трубы. Просушка не должна заменять предварительный подогрев.

2.11.23. Концы свариваемых труб и деталей трубопроводов должны подогреваться перед сваркой стыков труб основными электродами при температуре ниже +5°С до температуры 100-120°С.

2.11.24. При сварке корня шва и горячего прохода электродами целлюлозного типа при любой толщине стенки и любой температуре окружающей среды стыки подогреваются до температуры 150-200°С.

2.11.25. Подогревающее устройство должно обеспечить равномерный нагрев свариваемых труб по всему периметру. Температуру подогрева кромок можно контролировать контактными пирометрами, термокарандашами, обеспечивающими точность замера ±10%, прибором ТП-1 и др.

2.11.26. На всех технологических захлестах и прочих разрывах должны быть установлены заглушки, предотвращающие попадание влаги в трубу.

2.11.27. При необходимости следует делать селекцию и калибровку труб (см. приложение 3). При проведении калибровки торцы труб не должны быть выведены за пределы плюсовых допусков по наружному диаметру. Допускается калибровка бесшовных труб диаметром до 426 мм с нормативным значением предела текучести до 32 кгс/мм включительно. Перед калибровкой труб деформируемый участок должен быть нагрет до температуры +250°С.

2.11.28. Автоматическую дуговую сварку под слоем флюса следует применять для выполнения заполняющих и облицовочных слоев поворотных стыков труб диаметром 325 мм и выше. Для труб диаметром 1020 мм автоматической сваркой под флюсом разрешается выполнять также подварочные швы.

2.11.29. При ручной дуговой сварке ширина валика подварочного шва должна составлять 8-10 мм. Подварочные швы выполняются после первого корневого слоя. Запрещается подварка стыка после сварки заполняющих и облицовочных слоев.

Подварку поворотных стыков, а также стыков разностенных труб выполняют по всему периметру.

Подварку неповоротных стыков выполняют ручной дуговой сваркой и осуществляют на нижней четверти периметра и на участках стыка с непроваром.

2.11.30. При сварке стыков труб с толщиной стенки до 16,5 мм число слоев шва, выполненных автоматической сваркой под слоем флюса, должно быть не менее 2; при толщине 16,5-20,5 мм - не менее 3; при толщине 20,5-24,0 мм - не менее 4; при толщине 24,0-28,0 мм - не менее 5; при толщине 28,0-32,0 - не менее 6.

2.11.31. При сварке трубопроводов диаметром 530 мм и более предпочтительной схемой организации работ является монтаж нитки труб из 3-трубных секций укрупненной бригадой, работающей по поточно-групповому или поточно-расчлененному методу.

2.11.32. Сварку трубопроводов диаметром 720 мм и более рекомендуется выполнять двусторонней автоматической сваркой под флюсом на базах типа ПАУ. Порядок наложения слоев в этом случае должен быть следующий: первый - с наружной поверхности трубы, второй - изнутри трубы, третий и последующие до заполнения всей разделки кромок накладываются с наружной поверхности трубы.

2.11.33. Запрещается опускать не остывшие до температуры окружающего воздуха стыки на мокрый грунт или снег.

2.11.34. Запрещается прекращать сварку до полного заполнения разделки кромок.

2.11.35. Каждый слой шва перед наложением последующего, а также прихватки необходимо тщательно очищать от шлака до металлического блеска (шлифмашинкой, щеткой и т.д.).

2.11.36. Запрещается зажигать дугу вне шва на трубе.

2.11.37. При сварке корневых слоев целлюлозными электродами время между первым слоем и горячим проходом не должно превышать 5 мин. Время между первым и вторым слоем при сварке корневых слоев электродами с основным покрытием также не должно превышать 5 мин. При выполнении последующих слоев время между слоями должно быть не более 10-12 мин.

2.11.38. Стыки с выявленными при контроле дефектами могут быть исправлены, если их суммарная длина не превышает 10% периметра. Стыки с трещинами ремонту не подлежат и должны быть вырезаны.

2.11.39. Выполнять ремонт стыков сваркой изнутри трубы не допускается. Дефектное место шва удаляют абразивным инструментом, допускается также его удаление газовым резаком с последующей обработкой поверхности реза до металлического блеска шлифмашинкой.

2.11.40. Заваривать ремонтные участки шва необходимо электродами с основным покрытием диаметром 2,5-3,25 мм в соответствии с табл.33. Предварительный подогрев при этом должен выполняться до +150°С при любой температуре окружающего воздуха.

2.11.41. Контроль отремонтированных участков стыков должен производиться после термообработки радиографическим методом и замерами твердости и удовлетворять требованиям настоящего документа. Результаты контроля качества отремонтированных стыков с соответствующим заключением должны записываться в исполнительную документацию.

2.11.42. Повторный ремонт сварных швов не допускается.

2.11.43. Термической обработке подлежат все сварные стыки трубопроводов, предназначенных для транспортировки продуктов, содержащих сероводород с парциальным давлением свыше 1 МПа, независимо от толщины стенки трубы и величины эквивалента углерода металла трубы.

2.11.44. Техническое руководство по термической обработке осуществляет руководитель монтажного участка. К проведению работ по термообработке сварных стыков могут быть допущены лица, прошедшие обучение по специальной программе и имеющие удостоверение термиста-оператора соответствующего разряда.

2.11.45. В обязанности бригады входит подготовка стыков к термообработке, установка и подключение нагревателей и термопар, регулировка и контроль режимов, оформление исполнительной документации. Оператор несет ответственность за качество выполненной им термообработки сварного соединения.

2.11.46. Источник питания и другое электрооборудование на участке термообработки обслуживает электрик, подчиняющийся руководителю работ по термообработке.

Обслуживание электронных потенциометров и пирометрических приборов, их систематическую проверку и наладку осуществляют специалисты по КИПу.

2.11.47. Режим термической обработки стыков трубопроводов приведен в табл.35.

Таблица 35

_______________

* Охлаждение ниже +300°С не контролируется и может выполняться либо с печью, либо на спокойном воздухе.

2.11.48. Стыки трубопроводов из низкоуглородистых нелегированных сталей диаметром 108 мм и меньше, имеющих толщину стенки 6 мм и меньше, могут быть термически обработаны по сокращенному режиму: температура нагрева 660°С, выдержка при 660°С - 30 мин, скорость нагрева 600°С/ч, охлаждение совместно с печью до 300°С, далее на воздухе.

2.11.49. Термическая обработка сварных стыков труб, регистрация и регулирование температуры должны производиться в соответствии с заданным режимом по установленной программе. Класс точности регистрирующих самопишущих приборов должен быть не ниже 1. Диаграммы сохраняют в монтажной организации. К исполнительной документации прикладывают сертификат термической обработки сварных стыков.

2.11.50. В случае нарушения термической обработки в сторону недогрева стык проходит повторно термическую обработку, в случае перегрева стык бракуется; при этом выявляется причина отклонения от режима и устраняется.

Общее число повторных термических обработок должно быть не более 3, после чего стык бракуется.

2.11.51. Для контроля температуры при термической обработке сварных стыков должны быть применены хромель-алюмелевые термопары.

Все новые термопары должны подвергаться проверке при температуре, соответствующей температуре термообработки стыков на специальном стенде по эталонному комплекту ("термопара-прибор"). Эталонный комплект должен иметь паспорт госпроверки.

2.11.52. Рабочий (горячий) спай термопар должен быть сварен. Число витков скрутки рабочего спая должно быть не более 3.

Использование термопар с незаваренными концами ("скрутками") и с разбитым шариком не допускается. Проводники термопары должны быть изолированы друг от друга керамическими бусами или переплетены шнуром асбеста.

До установки на рабочее место термопары должны быть проверены. Проверка рабочего спая может осуществляться методом "горячей спички". Свободные концы термопары подключают к потенциометру или милливольтметру, а рабочий спай термопары нагревают пламенем спички. При правильном подключении термопары прибор должен показать температуру горячего спая порядка 400-450°С (для хромель-алюмелевой термопары). Если стрелка прибора отклоняется в обратную сторону, концы термопары следует пересоединить и вторично сделать проверку.

Неподвижность стрелки прибора при проверке означает, что термопара для замера непригодна, так как состоит из одинаковых проводников (хромель + хромель или алюмель + алюмель).

2.11.53. Число термопар, устанавливаемых на стык, должно быть следующим:

при питании элемента нагревателя от одного источника

для труб диаметром до 325 мм (включительно) одну термопару устанавливают в зените стыка;

для труб диаметром от 325 до 426 мм (включительно) одну термопару устанавливают в нижней (потолочной) части стыка;
