ТСН 31-303-95 (МГСН 4.03-94), часть 3
ПРИЛОЖЕНИЕ 6
(рекомендуемое)
ГАБАРИТНЫЕ СХЕМЫ ПОМЕЩЕНИЙ

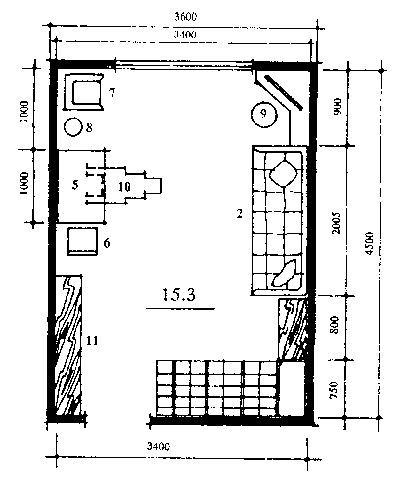

Рис. 1. Планировочная схем а одноместной спальной комнаты. (Вариант при шаге 3,6 м). Экспликация оборудования: 1 — кровать 190х70, 2 — диван 200х75, 3 — тумбочка 40х80, 4 — тумбочка 40х40, 5 — стол 60х100 , 6 — стул 40х40, 7 — кресло 50х50, 8 — торшер, 9 — банкетка, 10 — инв алидная кол яска, 11 — комбинированн ый шкаф

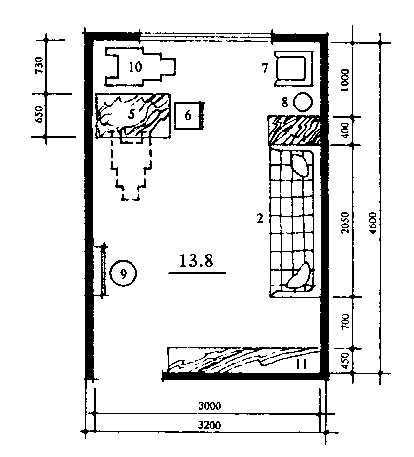

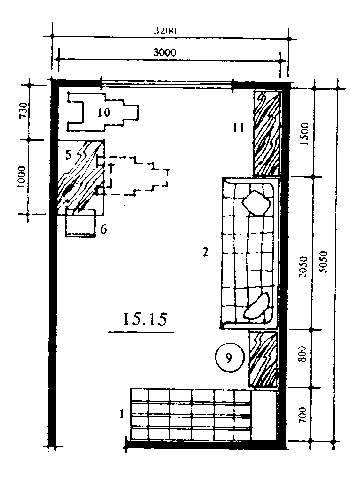

Рис. 2. Плани ровочная схема одноместной сп альной комнаты. ( Вариант при шаге 3,2 м). Экспликация оборудования см. рис. 1

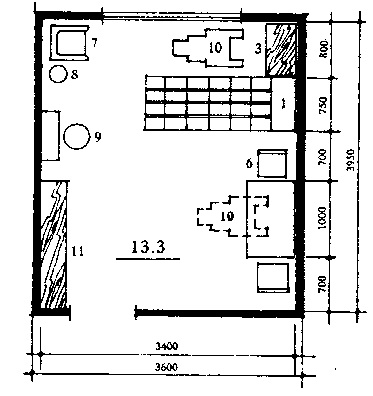

Рис. 3. Планировочная схема спальной комнаты на 2 места (вариант при шаге 3,2 м). Экспликацию оборудования см. рис. 1
Рис. 4. Планировочн ая схема спальной к омн аты на 2 ме ста (вари ан т при шаге 3,2 м). Э кспликацию оборудования см. рис. 1
Рис. 4. Планировочн ая схема спальной к омн аты на 2 ме ста (вари ан т при шаге 3,2 м). Э кспликацию оборудования см. рис. 1

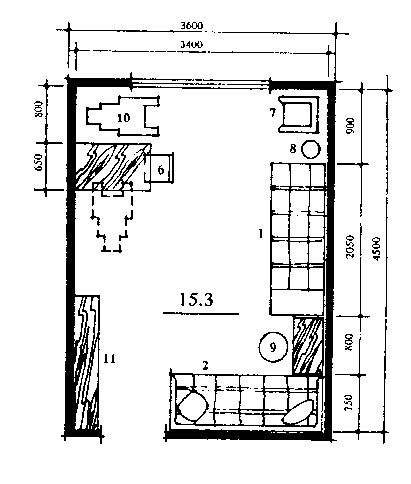

Рис 5 План ировочная схема спальной комнаты на 2 места. (Вариан т при шаге 3,6 м). Экспликацию оборудования см. рис. 1.

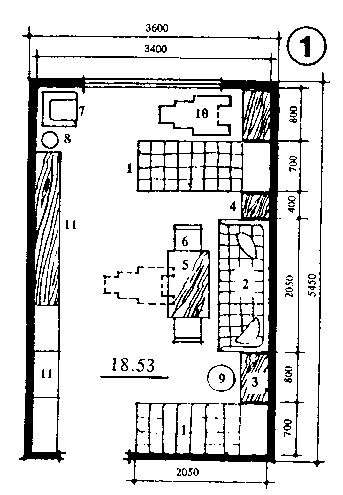

Рис. 6. Планировочная схема спальн ой комнаты на 3 места (вариант 1). Экспликацию оборудования см. рис. 1 .

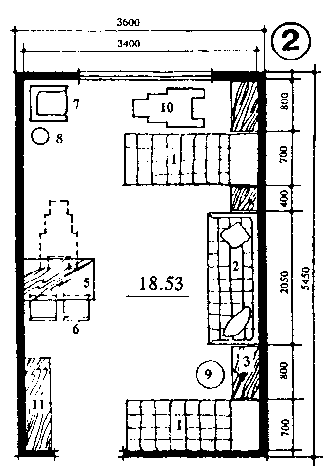

Ри с. 7. План ировочная схема спальной комнаты на 3 места (вариант 2). Экспли ка ци ю оборудования см. рис. 1

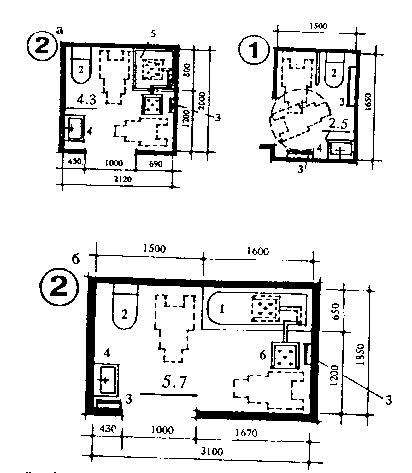

Рис. 8. Пл анировочные схемы санитарн ых узлов. Вариант 1 — Уборная с умывальником. Вариант 2 — Сани тарный узел при спальной комнате (а — вариант с душем, б — вариан т с ванной). Экспликация оборудования: 1. ванна 65х160, 2. унитаз 40х60, 3. вешалка для п олотене ц, 4. умывальник 60х40, 5. душевой поддон 80х80, 6. поворотное кресло.
2,25 м2 / 1 ме сто

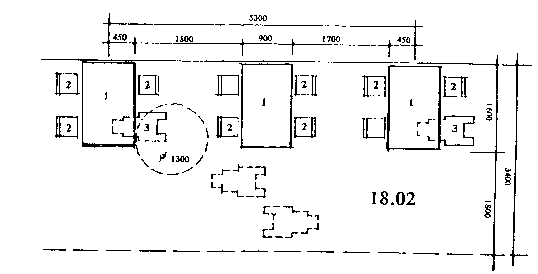

Рис. 9 Схема расстановки оборудован ия в общей столовой. Эксплика ция оборудования: 1 — стол, 2 — стул, 3 — инвалидная коляск а
1,8 м2/ 1 место

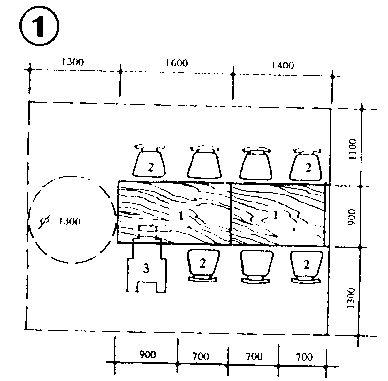

Ри с. 10. Схема органи зации обеде нн ого ме ста в общей комнате при семенном проживани и: вариант 1 — на 8 чел. Экспли каци ю оборудования см. рис. 9
Рис. 11. Схе ма организации обе де нного места в общей комнате при семе йном проживании: Вариант 2 — на 6 че л. Экспликаци ю оборудования см. рис. 9
