Пособие к ТСН 31-303-95 (МГСН 4.03-94), часть 2

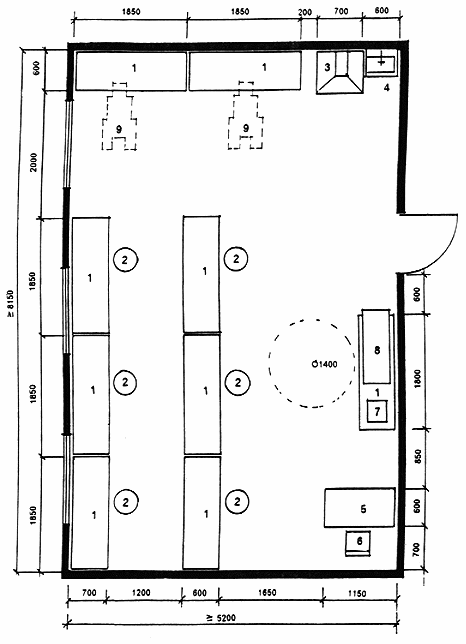

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
|
1. Верстак столярный
|
6. Стул
|
|
2. Табурет регулируемый
|
7. Дисковая электропила
|
|
3. Стол-зонт
|
8. Станок токарный по дереву
|
|
4. Умывальник керамический
|
9. Инвалидная коляска
|
|
5. Письменный стол мастера
|
|
РИС. 5.11. ПРИМЕР ПЛАНИРОВКИ СТОЛЯРНОЙ МАСТЕРСКОЙ
Швейная мастерская, кроме ее основной специализации, может быть использована для занятий различными видами рукоделия (вязания, вышивания, художественной аппликации).
6. ТРЕБОВАНИЯ К ПОМЕЩЕНИЯМ МЕДИЦИНСКОГО ОБСЛУЖИВАНИЯ
Эти помещения предназначены как для текущего медицинского обслуживания, так и для медицинской реабилитации инвалидов и престарелых.
Примеры планировки основных помещений медицинского обслуживания даны только в тех случаях, когда должна быть отражена специфика обслуживания инвалидов. Остальные помещения проектируются по существующим нормативам и рекомендациям.
Принятые габариты оборудования приведены достаточно условно, что объясняется большим разнообразием типов применяемых в практике приборов, устройств и т.п.
Разработка планировочных схем базировалась на следующих положениях:
- необходимость учета технологических требований к размещению оборудования (расстояния между приборами и стенами и т.п.).
- учет необходимости обслуживания инвалидов-колясочников (подъезды, проезды, повороты);
- учет размещения устройств для перемещения инвалидов к приборам и оборудованию (применение поворотных и подъемных устройств для опускания инвалида в ванну, на кушетку и т.п.).
Принципы применяемых в практике устройств для перемещения инвалидов к оборудованию приводятся на рис. 3.14 - 3.16 (Разд. 3), а примеры самого оборудования на рис. 6.13, 6.14.
На рис. 6.1 - 6.12, 6.15 - 6.18 приведены примеры планировочных решений лечебно-процедурных кабинетов с учетом обслуживания инвалидов-колясочников, а также применением специального оборудования и устройств для их перемещения.
На рис. 6.19 разработаны примеры планировки мельцеровских боксов на 1 и 2 места (входящих в состав приемно-карантинного отделения) с учетом обслуживания инвалида-колясочника и возможностью эвакуации больного на носилках.

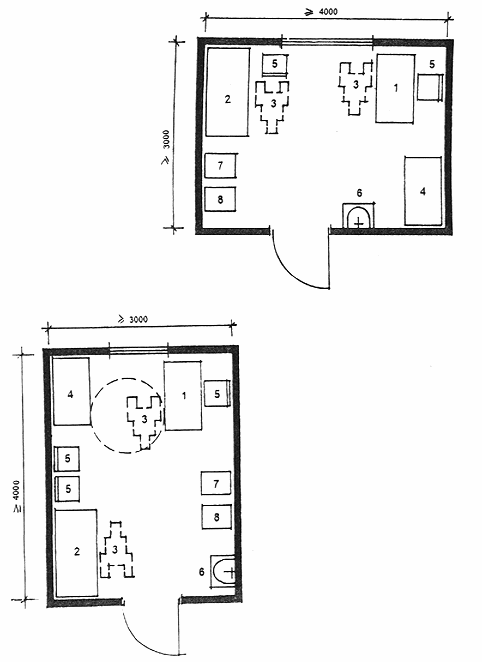

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стол врача однотумбовый
2. Кушетка смотровая
3. Инвалидная коляска
4. Шкаф врача
5. Стул
6. Умывальник керамический
7. Весы медицинские
8. Ростомер
РИС. 6.1. КАБИНЕТ ВРАЧА (ТЕРАПЕВТА, ПСИХОНЕВРОЛОГА)
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
|
1. Стол врача
|
8. Умывальник керамический
|
|
2. Стул
|
9. Стол палатный
|
|
3. Таблица
|
10. Офтальмоскоп
|
|
4. Кушетка смотровая
|
11. Табурет
|
|
5. Столик инструментальный
|
12. Периметр настольный с регистрирующим устройством
|
|
6. Шкаф медицинский
|
13. Бачок для отходов
|
|
7. Холодильник бытовой
|
14. Светозащитный занавес
|

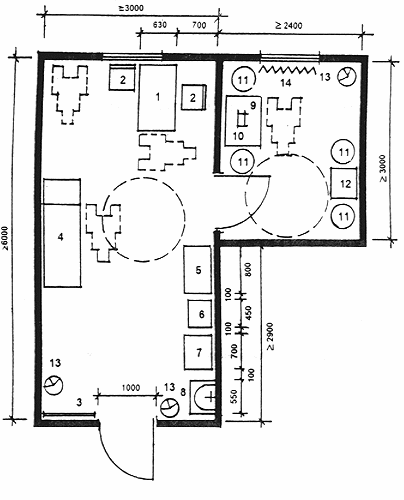

РИС. 6.2. КАБИНЕТ КОНСУЛЬТАТИВНОГО ПРИЕМА С ТЕМНОЙ КОМНАТОЙ
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
|
1. Стол медсестры
|
6. Шкаф медицинский
|
|
2. Кушетка смотровая
|
7. Столик инструментальный
|
|
3. Стул
|
8. Бачок для отходов
|
|
4. Стол палатный
|
9. Умывальник керамический
|
|
5. Холодильник бытовой
|
10. Инвалидная коляска
|
РИС. 6.3. ПРОЦЕДУРНАЯ

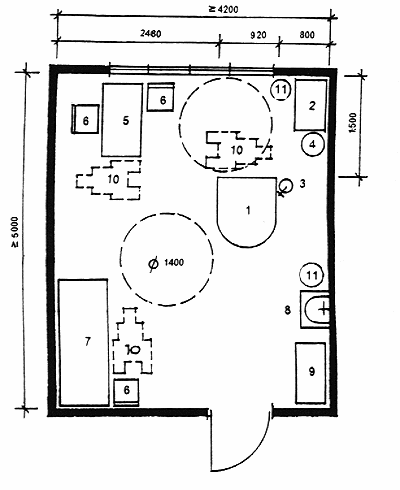

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Кресло стоматологическое
2. Установка стоматологическая универсальная
3. Столик стоматологический
4. Стул стоматологический
5. Стол врача
6. Шкаф медицинский одностворчатый
7. Столик инструментальный
8. Стул
9. Плевательница
10.Бачок для отходов (педальный)
11. Инвалидная коляска
РИС. 6.4. КАБИНЕТ СТОМАТОЛОГА
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
|
1. Кресло гинекологическое
|
6. Стул
|
|
2. Столик инструментальный
|
7. Кушетка
|
|
3. Светильник однорефлекторный, передвижной
|
8. Умывальник керамический
|
|
4. Стул винтовой
|
9. Шкаф медицинский
|
|
5. Стол врача
|
10. Инвалидная коляска
|
|
|
11. Бачок для мусора
|
РИС.6.5. КАБИНЕТ ГИНЕКОЛОГА, УРОЛОГА

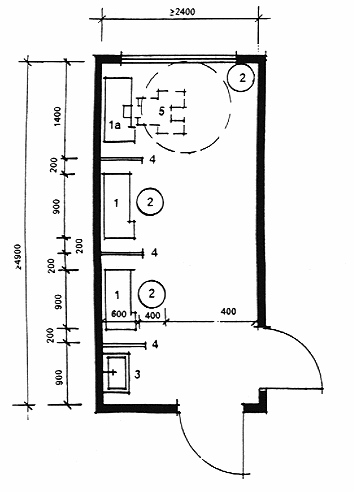

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стационарная ингаляционная установка
1а. Стационарная ингаляционная установка, рассчитанная на пользование инвалидом-колясочником
2. Винтовой табурет
3. Умывальник
4. Экран
5. Инвалидная коляска
РИС. 6.6. ИНГАЛЯТОРИЙ НА 3 МЕСТА

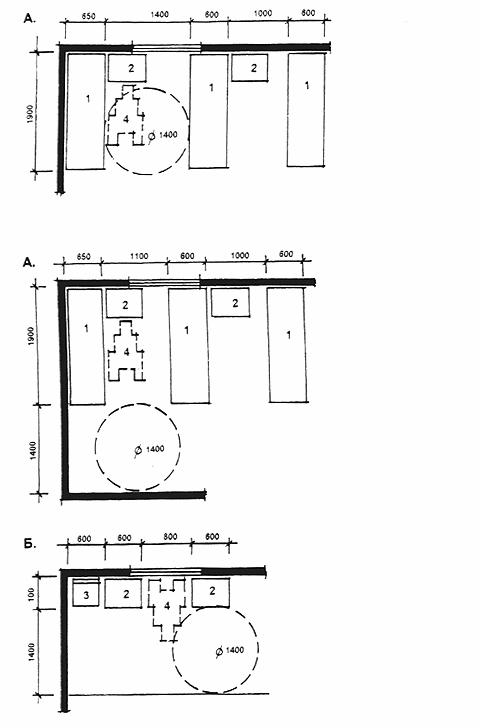

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Кушетка смотровая
2. Стол для переносной аппаратуры
3. Стул
4. Инвалидная коляска
А - Для приема процедур лежа
Б - Для приема процедур сидя
РИС. 6.7. ФРАГМЕНТЫ РАЗМЕЩЕНИЯ ОБОРУДОВАНИЯ В КАБИНЕТАХ ЭЛЕКТРОСВЕТОЛЕЧЕНИЯ

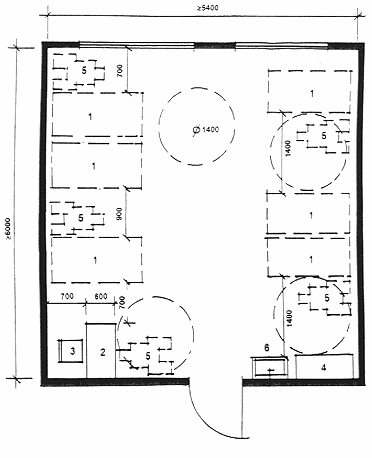

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Условная зона расстановки оборудования для механотерапии
2. Стол медицинской сестры
3. Стул
4. Шкаф для хранения салфеток, полотенец и пр.
5. Инвалидная коляска
6. Умывальник
РИС. 6.8. КАБИНЕТ МЕХАНОТЕРАПИИ

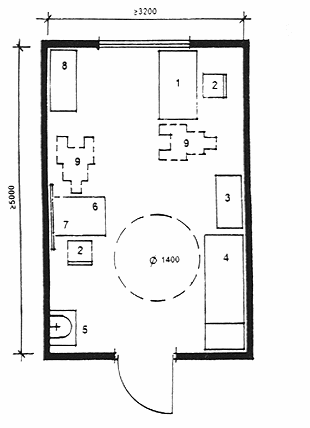

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
|
1. Стол врача
|
6. Стол палатный
|
|
2. Стул
|
7. Зеркало
|
|
3. Шкаф медицинский
|
8. Стеллаж библиотечный
|
|
4. Кушетка смотровая
|
9. Инвалидная коляска
|
|
5. Умывальник керамический
|
|
РИС. 6.9. КАБИНЕТ ЛОГОПЕДА

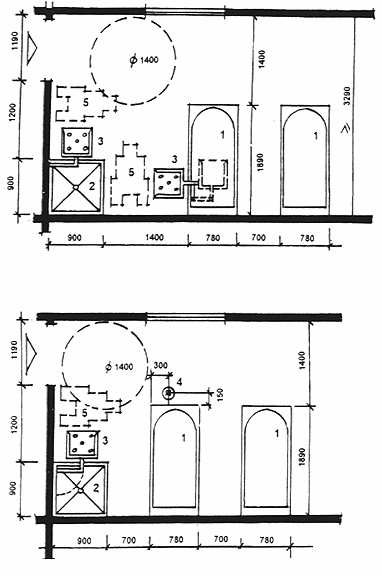

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Ванна керамическая ангобированная
2. Душ
3. Поворотное кресло
4. Подъемник для помещения больного в ванну
5. Инвалидная коляска
РИС. 6.10. ФРАГМЕНТЫ ВАННОГО ЗАЛА КАБИНЕТА ВОДОЛЕЧЕНИЯ

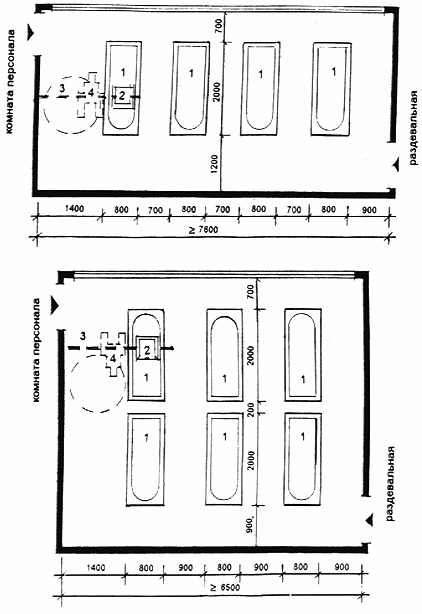

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
|
1. Ванна
|
3. Трос или балка
|
|
2. Подвесное кресло
|
4. Инвалидная коляска
|
РИС. 6.11. ПЛАНИРОВОЧНЫЕ СХЕМЫ ВАННЫХ ЗАЛОВ НА 4 И 6 ВАНН
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Ванна подводного массажа
2. Аппарат для подводного массажа
3. Подъемник для помещения больного в ванну
4. Банкетка
5. Вешалка на 2 крючка
6. Полотенцесушитель
7. Умывальник керамический
8. Ведро педальное
9. Инвалидная коляска
РИС. 6.12. КАБИНЕТ ПОДВОДНОГО МАССАЖА

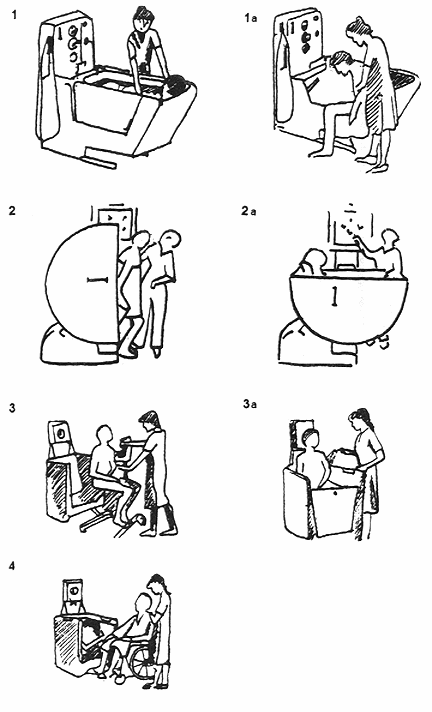

1, 1а - ванна с откидным бортом
2, 2а - опрокидывающаяся ванна ("ракушка")
3, 3а - ванна с откидной стенкой и возможностью въезда в нее на каталке
4 - ванна с откидной стенкой, рассчитанная на пересадку инвалида с коляски
РИС. 6.13. ТИПЫ ОБОРУДОВАНИЯ, ПРИМЕНЯЕМОГО ДЛЯ ВОДОЛЕЧЕНИЯ ИНВАЛИДОВ

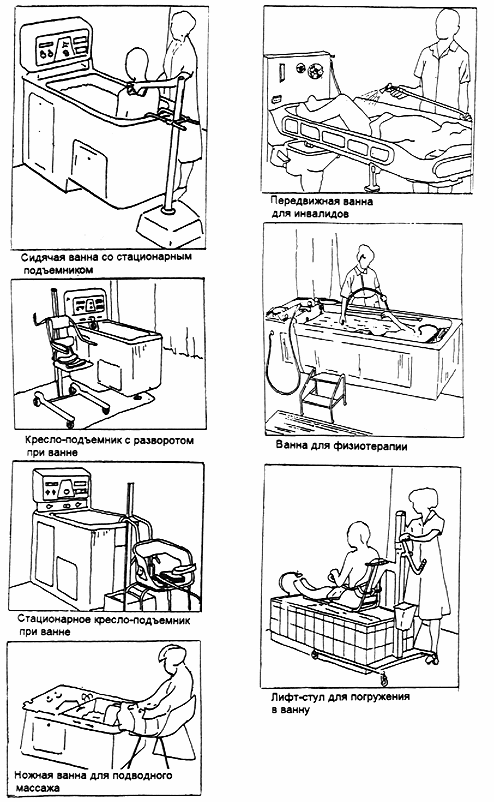

РИС. 6.14. ТИПЫ ОБОРУДОВАНИЯ, ПРИМЕНЯЕМОГО ДЛЯ ВОДОЛЕЧЕНИЯ ИНВАЛИДОВ
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
|
1. Пульт управления
|
5. Душ шарко
|
|
2. Душ циркулярный
|
6. Откидные поручни
|
|
3. Душ дождевой
|
7. Инвалидная коляска
|
|
4. Душ восходящий
|
|
РИС. 6.15. КАБИНЕТ ГИДРОПАТИИ

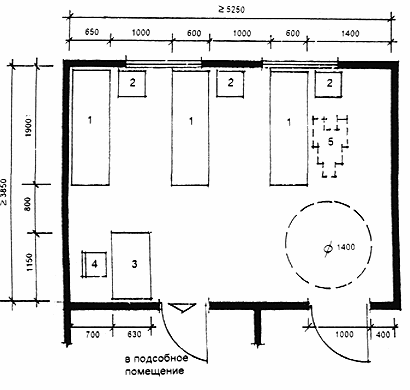

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Кушетка смотровая
2. Тумбочка прикроватная
3. Стол медсестры
4. Стул
5. Инвалидная коляска
РИС. 6.16. КАБИНЕТ ОЗОКЕРИТО- И ПАРАФИНОЛЕЧЕНИЯ И ГОРЯЧЕГО УКУТЫВАНИЯ
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
|
1. Аппарат для проведения электросна
|
5. Умывальник керамический
|
|
2. Шкаф медицинский
|
6. Стул
|
|
3. Стол
|
7. Инвалидная коляска
|
|
4. Кровать для сна
|
|

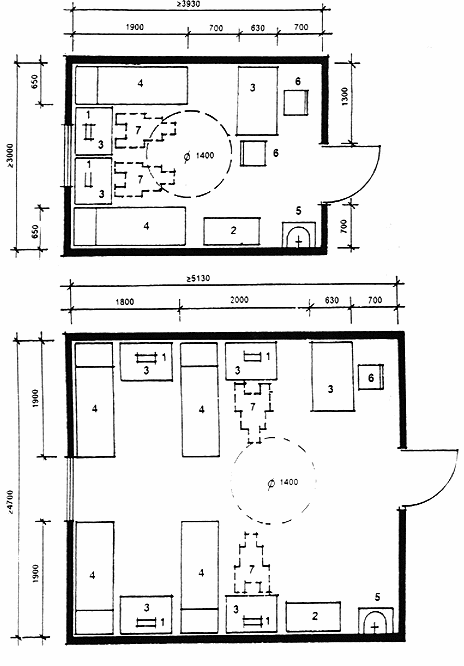

РИС. 6.17. КАБИНЕТ ЛЕЧЕНИЯ ЭЛЕКТРОСНОМ

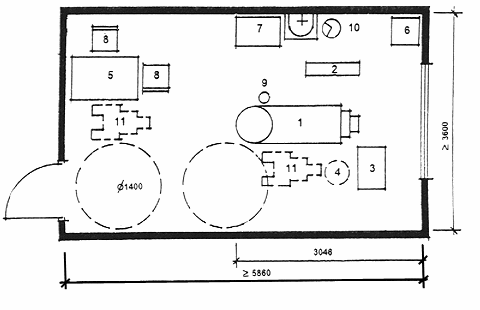

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
|
1. Кушетка смотровая
|
6. Шкаф вытяжной
|
|
2. Стол палатный
|
7. Холодильник
|
|
3. Стул
|
8. Инструментальный столик
|
|
4. Шкаф медицинский
|
9. Инвалидная коляска
|
|
5. Раковина керамическая
|
|
РИС. 6.18. АМИНОЗИНОВЫЙ КАБИНЕТ

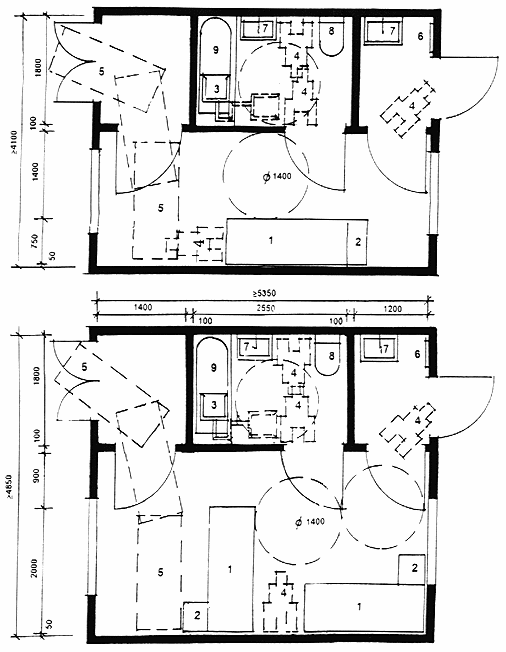

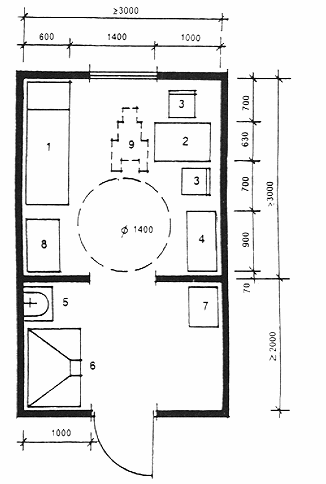

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
|
1. Кровать
|
6. Вешалка для сменных халатов
|
|
2. Тумбочка
|
7. Умывальник
|
|
3. Поворотное кресло для инвалида
|
8. Унитаз
|
|
4. Инвалидная коляска
|
9. Ванна |
|
5. Каталка для эвакуации лежачего больного
|
|
РИС. 6.19. ПРИМЕРЫ ПЛАНИРОВКИ МЕЛЬЦЕРОВСКИХ БОКСОВ НА 1 И НА 2 МЕСТА
7. ТРЕБОВАНИЯ К ПОМЕЩЕНИЯМ КУЛЬТУРНО-МАССОВОГО
ОБСЛУЖИВАНИЯ
В состав помещений культурно-массового обслуживания домов-интернатов для инвалидов и престарелых входят зрительный зал с эстрадой, фойе, вспомогательные помещения, кружковые помещения, физкультурный зал, бассейн.
Зрительный зал предусматривается с учетом расстановки, наряду с местами для обычных ходячих зрителей, мест для инвалидов-колясочников (рис. 7.1). Количество мест, которые следует предусматривать для инвалидов-колясочников, определяется заданием на проектирование.
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Сцена
2. Места для ходячих зрителей
3. Места размещения инвалидов-колясочников
4. Пандус

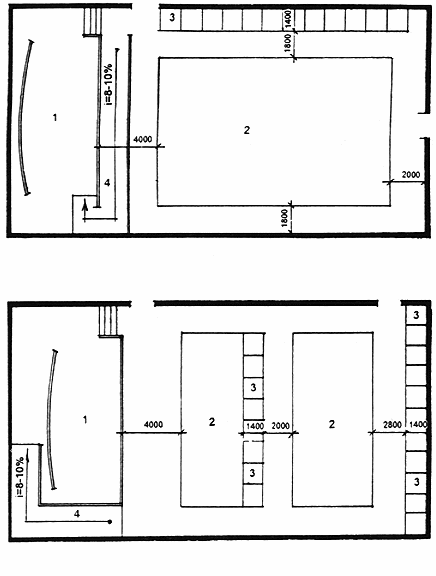

РИС. 7.1. ВАРИАНТЫ РАЗМЕЩЕНИЯ МЕСТ В ЗРИТЕЛЬНОМ ЗАЛЕ
Кружковые помещения (живописи, рисунка, музыкальных занятий) приведены в разделе 5 "Требования к помещениям профессиональной подготовки" (рис. 5.3, 5.4).
Планировочные особенности раздевальных при спортивном зале и бассейне, учитывающие специфику функционирования инвалидов-колясочников, приведены на рис. 7.2.

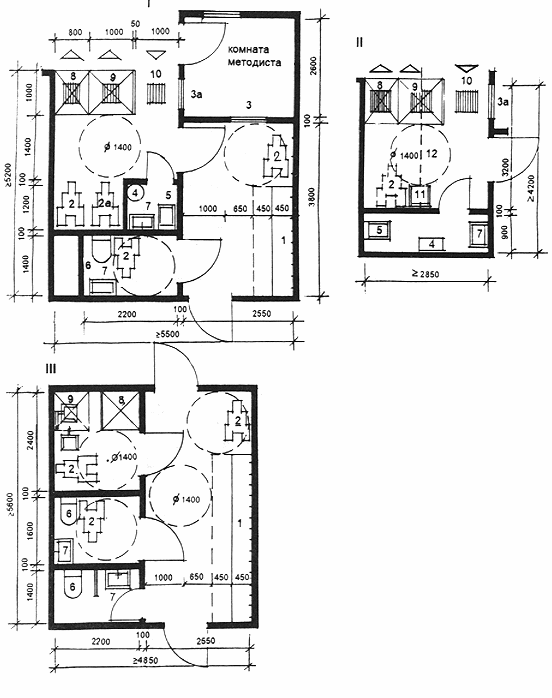

ЭКСПЛИКАЦИЯ
ОБОРУДОВАНИЯ
1. Скамья с открытой вешалкой и местом для обуви
2. Инвалидная коляска (индивидуальная)
2а. Инвалидная коляска (закрепленная за бассейном)
3. Окно для наблюдений
3а. Окно для наблюдений, выдача чистых полотенец
4. Бачок для грязного белья
5. Слив
6. Унитаз
7. Умывальник
8. Душевая кабина обычная
9. Душевая кабина с учетом возможности пользования инвалидом-колясочником
10. Трап
11. Подвесное кресло для инвалида-колясочника
12. Трос или балка

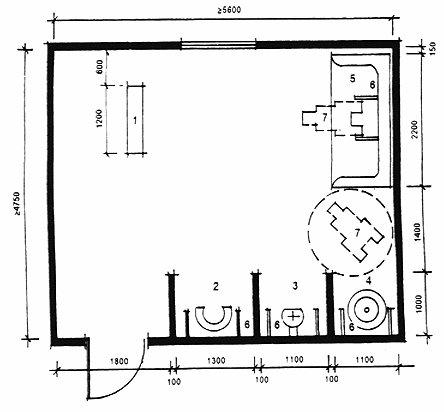

I. Раздевальная при бассейне с санитарным узлом, душевой и комнатой хранения предметов уборки
II. Вариант планировки душевой и комнаты хранения предметов уборки в расчете на перемещение инвалида-колясочника при помощи подвесного кресла
III. Раздевальная при физкультурном зале с санитарными узлами и душевой
РИС. 7.2. ПРИМЕРЫ ВОЗМОЖНОЙ ПЛАНИРОВКИ РАЗДЕВАЛЬНЫХ И ДУШЕВЫХ
ПРИ БАССЕЙНЕ И ФИЗКУЛЬТУРНОМ ЗАЛЕ
На рис. 7.3 - 7.5 приведены примеры приспособлений и оборудования, применяемых для облегчения входа инвалидов в бассейн.

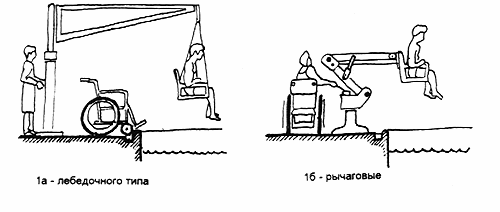

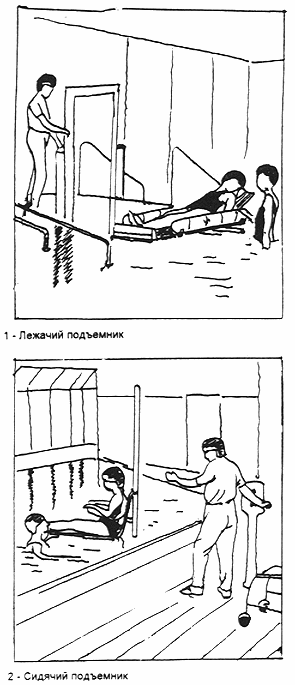

1. СТАЦИОНАРНЫЕ ПОДЪЕМНИКИ

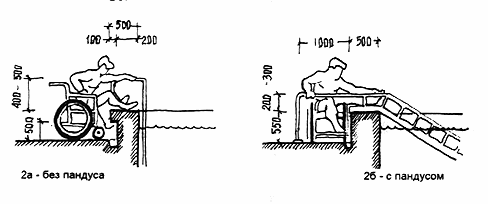

2. ПРИСПОСОБЛЕНИЯ ВХОДА В БАССЕЙН С ВЫСОТОЙ БОРТА НА УРОВНЕ КОЛЯСКИ

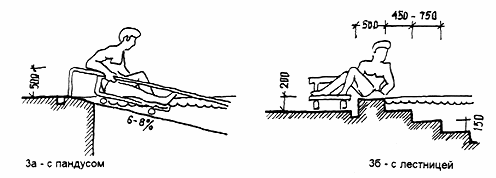

3. ПРИСПОСОБЛЕНИЯ ВХОДА В БАССЕЙН С ВЫСОТОЙ БОРТА НА УРОВНЕ ПОЛА
РИС. 7.3. ПРИМЕРЫ РАЗЛИЧНЫХ ПРИСПОСОБЛЕНИЙ ДЛЯ ВХОДА ИНВАЛИДОВ В БАССЕЙН

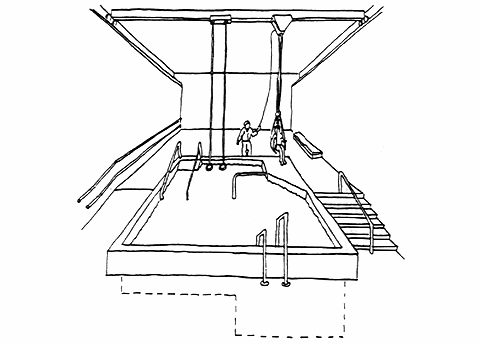

1. ОБЩИЙ ВИД ПЛАВАТЕЛЬНОГО БАССЕЙНА С ПОДЪЕМНЫМИ УСТРОЙСТВАМИ
И ПАНДУСОМ ДЛЯ ОПУСКАНИЯ В ВОДУ

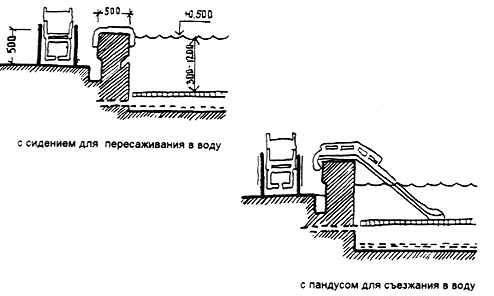

2. СХЕМА БОРТА БАССЕЙНА ВЫСОТОЙ НА УРОВНЕ СИДЕНЬЯ КОЛЯСКИ
РИС. 7.4. ПРИМЕРЫ ОБОРУДОВАНИЯ ПЛАВАТЕЛЬНОГО БАССЕЙНА
РИС. 7.5. ПРИМЕРЫ ПРИСПОСОБЛЕНИЙ, ИСПОЛЬЗУЕМЫХ ДЛЯ ИНВАЛИДОВ В ПЛАВАТЕЛЬНЫХ БАССЕЙНАХ
8. ТРЕБОВАНИЯ К ПОМЕЩЕНИЯМ ПИТАНИЯ
В состав помещений питания входят обеденные залы и производственные помещения кухни.
Обеденные залы могут размещаться как в составе жилых помещений, куда пища доставляется в бачках и термосах, так и непосредственно при блоке кухонных помещений. Обеденные залы, независимо от того, где они располагаются, проектируются с учетом обслуживания инвалидов-колясочников на основе принципов организации обеденных мест, приведенных на рис. 8.1.

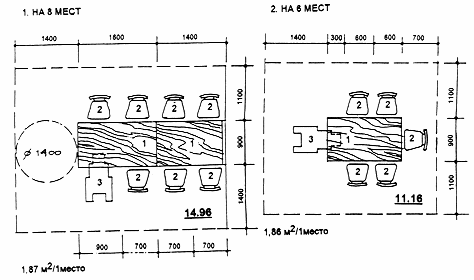

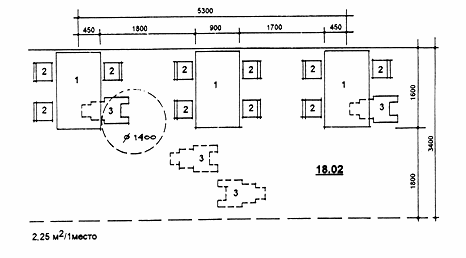

3. В ОБЩЕМ ОБЕДЕННОМ ЗАЛЕ
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стол
2. Стул
3. Инвалидная коляска
РИС. 8.1. ПРИМЕРЫ ОРГАНИЗАЦИИ ОБЕДЕННЫХ МЕСТ В СТОЛОВЫХ
Производственные помещения кухни не имеют специфики проектирования в зависимости от обслуживания инвалидов-колясочников и поэтому формируются в соответствии с общими требованиями к проектированию помещений такого типа. В силу этого в настоящем Пособии этот вопрос не рассматривается.
РАСЧЕТ ВМЕСТИМОСТИ СТОЛОВОЙ (БУФЕТА) ПЕРСОНАЛА
Вместимость столовой или буфета для обслуживания персонала определяется заданием на проектирование по расчету в зависимости от конкретных условий.
Коэффициент
числа обслуживающего персонала следует принимать
по отношению к вместимости учреждения и уточняется заказчиком при
выдаче задания.
Как показала практика, 70% персонала, как правило, работает в первую смену и только 50-60% из них пользуется столовой или буфетом.
Таким образом, число питающихся в столовой или буфете персонала можно будет определить по формуле:
,
где:
- общее число
питающихся, принимаемых в расчете вместимости столовой или буфета;
- вместимость
учреждения;
- коэффициент,
учитывающий общее число персонала по отношению к вместимости
учреждения (
);
- коэффициент,
определяющий число работающих в первую смену (
);
- коэффициент,
учитывающий число персонала, питающегося в столовой, от общего числа
персонала (
).
В столовых и буфетах персонала применяется самообслуживание со скользящим графиком питания. Расчетное время на одну посадку принимается 25-30 мин., т.е. примерно 2 - 2,5 посадки в час на одно место.
Обеденное время принимается, как правило, в учреждениях малой вместимости 1,5 - 2,0 часа (т.е. 3 - 4,4 посадки); в больших учреждениях - 2 -2,5 часа (т.е. 4 -5 посадок). Разделив полученное в результате расчетов число питающихся на число посадок, мы получим расчетную вместимость столовой или буфета персонала.
Чтобы определить площадь обеденного зала, необходимо полученную вместимость округлить до четырех (в расчете на четырехместные столы) и умножить на 1,8 - удельный показатель площади на 1 место, принимаемый для таких залов.
Для примера
произведем расчет площади обеденного зала столовой персонала для
учреждений на 150 мест
.
Число питающихся ("")
определим по приведенной выше формуле, подставив необходимые
показатели:
Если принять расчетное число посадок равное 3, то единовременная вместимость обеденного зала составит:
Тогда площадь обеденного зала составит:
Приложение

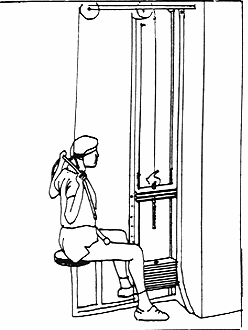

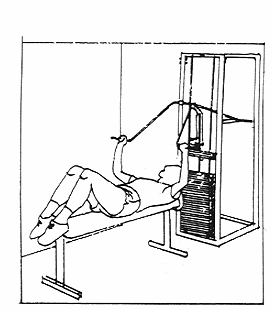

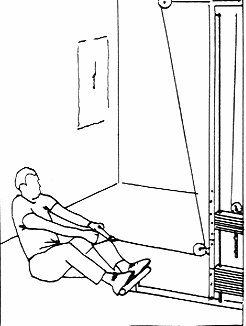

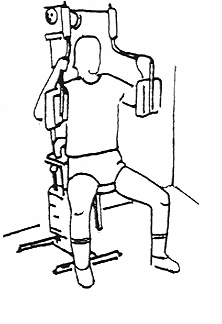

ТИПЫ ОБОРУДОВАНИЯ, ПРИМЕНЯЕМОГО ДЛЯ РАЗВИТИЯ ДВИГАТЕЛЬНЫХ ФУНКЦИЙ
1 - Тренажер для развития верхнего плечевого пояса
2, 3 - Тренажеры для комплексного развития мускулатуры
Тренажер для развития грудной мускулатуры
Тренажер для развития грудной и плечевой мускулатуры
Тренажер для развития коленного сустава
Тренажер для развития правильной осанки
Тренажер для развития мышц верхних и нижних конечностей
Тренажер для развития верхнего плечевого пояса
Тренажер для развития брюшного пресса и нижних конечностей
Тренажер для развития мышц спины
Тренажер для развития мышц спины и верхних конечностей
Тренажер для развития мышц брюшного пресса, верхних и нижних конечностей
Тренажер для развития мышц брюшного пресса
Тренажеры для развития мышц:
1,2 - верхних и нижних конечностей
3,9 - брюшного пресса
4 - верхнего плечевого пояса
5 - нижних конечностей
6 - "Беговая дорожка"
7 - тренажер "Велосипед"
8 - спины и верхних конечностей
1. ОБЩИЕ ПОЛОЖЕНИЯ
2. КОНЦЕПТУАЛЬНЫЕ ПОЛОЖЕНИЯ ПРОЕКТИРОВАНИЯ ДОМОВ-ИНТЕРНАТОВ ДЛЯ ИНВАЛИДОВ И ПРЕСТАРЕЛЫХ
3. ОБЩИЕ ТРЕБОВАНИЯ
3.1. ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ
РИС. 3.1. СХЕМА ФУНКЦИОНАЛЬНОЙ ВЗАИМОСВЯЗИ ОТДЕЛЬНЫХ ГРУПП ПОМЕЩЕНИЙ ДОМА-ИНТЕРНАТА ДЛЯ ПРЕСТАРЕЛЫХ И ИНВАЛИДОВ
РИС. 3.2. ПРИМЕРЫ ОБЪЕМНО-ПЛАНИРОВОЧНЫХ РЕШЕНИЙ ДОМОВ-ИНТЕРНАТОВ ДЛЯ ИНВАЛИДОВ И ПРЕСТАРЕЛЫХ
РИС. 3.3. ПРИМЕРЫ ПЛАНИРОВОЧНЫХ РЕШЕНИЙ УЧАСТКА ДОМА-ИНТЕРНАТА ДЛЯ ИНВАЛИДОВ И ПРЕСТАРЕЛЫХ
3.2. ЭРГОНОМЕТРИЧЕСКИЕ ТРЕБОВАНИЯ
РИС. 3.4. НЕОБХОДИМЫЕ ГАБАРИТЫ КОММУНИКАЦИЙ, УСТРОЙСТВ И СРЕДСТВ ПЕРЕДВИЖЕНИЯ ИНВАЛИДОВ
РИС. 3.5. ГАБАРИТЫ КОЛЯСОК, ПРИМЕНЯЕМЫХ ДЛЯ ПЕРЕДВИЖЕНИЯ ИНВАЛИДОВ-ОПОРНИКОВ
РИС. 3.6. ГАБАРИТНЫЕ СХЕМЫ ПАНДУСОВ, ПОВОРОТОВ В КОРИДОРАХ, ОТКРЫВАНИЯ ДВЕРЕЙ, ЛИФТОВЫХ ПЛОЩАДОК, ЛИФТОВЫХ ДВЕРЕЙ
3.3. ТРЕБОВАНИЯ К УСТРОЙСТВАМ И ПРИСПОСОБЛЕНИЯМ
РИС. 3.7. ВАРИАНТЫ УСТРОЙСТВ ДЛЯ ПОДЪЕМА ИНВАЛИДА-КОЛЯСОЧНИКА НА УРОВЕНЬ НУЛЕВОЙ ОТМЕТКИ
РИС. 3.8. ПРИМЕРЫ УСТРОЙСТВА ВХОДНЫХ ЛЕСТНИЦ И ПАНДУСОВ
РИС. 3.9.ТИПЫ ТОБОГГАНОВ, ИСПОЛЬЗУЕМЫХ ДЛЯ ЭВАКУАЦИИ НА СЛУЧАЙ ПОЖАРА
РИС. 3.10. СХЕМЫ ТОБОГГАНОВ
РИС. 3.11. ТИПЫ СТАЦИОНАРНЫХ СИДЕНИЙ В ДУШЕВЫХ
РИС. 3.12. РАЗЛИЧНЫЕ ТИПЫ ПРИСПОСОБЛЕНИЙ ДЛЯ ВАНН, ОБЛЕГЧАЮЩИЕ ОБСЛУЖИВАНИЕ ПАЦИЕНТОВ
РИС. 3.13. ПРИСПОСОБЛЕНИЯ И ОБОРУДОВАНИЕ ДЛЯ ПОЛЬЗОВАНИЯ УНИТАЗАМИ
РИС. 3.14. ТИПЫ ОБОРУДОВАНИЯ, ПРИМЕНЯЕМОГО ДЛЯ ПЕРЕМЕЩЕНИЯ ПАЦИЕНТОВ
РИС. 3.15. ТИПЫ ОБОРУДОВАНИЯ, ПРИМЕНЯЕМОГО ДЛЯ ПЕРЕМЕЩЕНИЯ ПАЦИЕНТОВ
РИС. 3.16. ТИПЫ ОБОРУДОВАНИЯ, ПРИМЕНЯЕМОГО ДЛЯ ПЕРЕМЕЩЕНИЯ ПАЦИЕНТОВ
4. ТРЕБОВАНИЯ К ПОМЕЩЕНИЯМ ПРОЖИВАНИЯ
РИС. 4.1. ПЛАНИРОВОЧНЫЕ СХЕМЫ ОДНОМЕСТНОЙ СПАЛЬНОЙ КОМНАТЫ
РИС. 4.2. ПЛАНИРОВОЧНЫЕ СХЕМЫ СПАЛЬНЫХ КОМНАТ НА 2 И 3 МЕСТА
РИС. 4.3. ПЛАНИРОВОЧНЫЕ СХЕМЫ СПАЛЬНЫХ КОМНАТ НА 3 И 4 МЕСТА
РИС. 4.4. ПРИМЕР ПЛАНИРОВКИ ОБЩЕЙ КОМНАТЫ-СТОЛОВОЙ И КУХНИ В ЖИЛОЙ ЯЧЕЙКЕ ДЛЯ СЕМЬИ ИЗ 6 - 8 ЧЕЛ
РИС. 4.5. ПЛАНИРОВОЧНЫЕ СХЕМЫ САНИТАРНЫХ УЗЛОВ
РИС. 4.6. ПРИМЕРЫ ПЛАНИРОВКИ РАЗДЕВАЛЬНЫХ С УЧЕТОМ ПОТРЕБНОСТИ ИНВАЛИДОВ-КОЛЯСОЧНИКОВ
5. ТРЕБОВАНИЯ К ПОМЕЩЕНИЯМ ПРОФЕССИОНАЛЬНОЙ ПОДГОТОВКИ
РИС. 5.1. ПЛАНИРОВОЧНАЯ СХЕМА КАБИНЕТА СОЦИАЛЬНО-БЫТОВОЙ АДАПТАЦИИ, КОМНАТА ДЛЯ ПРИЕМА ГОСТЕЙ НА 11 И 21 ПОСАДОЧНЫХ МЕСТА
РИС. 5.2. ПРИМЕР ПЛАНИРОВКИ БИБЛИОТЕКИ С ОТКРЫТЫМ ДОСТУПОМ К КНИГАМ И ЧИТАЛЬНЫМ ЗАЛОМ
РИС. 5.3. ПРИМЕР ПЛАНИРОВКИ КАБИНЕТА РИСУНКА
РИС. 5.4. ПРИМЕР ПЛАНИРОВКИ КАБИНЕТА МУЗЫКАЛЬНЫХ ЗАНЯТИЙ
РИС. 5.5. ПЛАНИРОВОЧНАЯ СХЕМА КОМПЬЮТЕРНОГО КАБИНЕТА НА 8 ЧЕЛОВЕК
РИС. 5.6. ПЛАНИРОВОЧНАЯ СХЕМА КАБИНЕТА МАШИНОПИСИ НА 8 ЧЕЛОВЕК
РИС. 5.7. ПРИМЕР ПЛАНИРОВКИ КАРТОНАЖНОЙ МАСТЕРСКОЙ
РИС. 5.8. ПРИМЕР ПЛАНИРОВКИ ОБУВНОЙ МАСТЕРСКОЙ
РИС. 5.9. ПРИМЕР ПЛАНИРОВКИ МАСТЕРСКОЙ ПО РЕМОНТУ АППАРАТУРЫ И БЫТОВОЙ ТЕХНИКИ
РИС. 5.10. ПРИМЕР ПЛАНИРОВКИ ШВЕЙНОЙ МАСТЕРСКОЙ
РИС. 5.11. ПРИМЕР ПЛАНИРОВКИ СТОЛЯРНОЙ МАСТЕРСКОЙ
6. ТРЕБОВАНИЯ К ПОМЕЩЕНИЯМ МЕДИЦИНСКОГО ОБСЛУЖИВАНИЯ
РИС. 6.1. КАБИНЕТ ВРАЧА (ТЕРАПЕВТА, ПСИХОНЕВРОЛОГА)
РИС. 6.2. КАБИНЕТ КОНСУЛЬТАТИВНОГО ПРИЕМА С ТЕМНОЙ КОМНАТОЙ
РИС. 6.3. ПРОЦЕДУРНАЯ
РИС. 6.4. КАБИНЕТ СТОМАТОЛОГА
РИС.6.5. КАБИНЕТ ГИНЕКОЛОГА, УРОЛОГА
РИС. 6.6. ИНГАЛЯТОРИЙ НА 3 МЕСТА
РИС. 6.7. ФРАГМЕНТЫ РАЗМЕЩЕНИЯ ОБОРУДОВАНИЯ В КАБИНЕТАХ ЭЛЕКТРОСВЕТОЛЕЧЕНИЯ
РИС. 6.8. КАБИНЕТ МЕХАНОТЕРАПИИ
РИС. 6.9. КАБИНЕТ ЛОГОПЕДА
РИС. 6.10. ФРАГМЕНТЫ ВАННОГО ЗАЛА КАБИНЕТА ВОДОЛЕЧЕНИЯ
РИС. 6.11. ПЛАНИРОВОЧНЫЕ СХЕМЫ ВАННЫХ ЗАЛОВ НА 4 И 6 ВАНН
РИС. 6.12. КАБИНЕТ ПОДВОДНОГО МАССАЖА
РИС. 6.13. ТИПЫ ОБОРУДОВАНИЯ, ПРИМЕНЯЕМОГО ДЛЯ ВОДОЛЕЧЕНИЯ ИНВАЛИДОВ
РИС. 6.14. ТИПЫ ОБОРУДОВАНИЯ, ПРИМЕНЯЕМОГО ДЛЯ ВОДОЛЕЧЕНИЯ ИНВАЛИДОВ
РИС. 6.15. КАБИНЕТ ГИДРОПАТИИ
РИС. 6.16. КАБИНЕТ ОЗОКЕРИТО- И ПАРАФИНОЛЕЧЕНИЯ И ГОРЯЧЕГО УКУТЫВАНИЯ
РИС. 6.17. КАБИНЕТ ЛЕЧЕНИЯ ЭЛЕКТРОСНОМ
РИС. 6.18. АМИНОЗИНОВЫЙ КАБИНЕТ
РИС. 6.19. ПРИМЕРЫ ПЛАНИРОВКИ МЕЛЬЦЕРОВСКИХ БОКСОВ НА 1 И НА 2 МЕСТА
7. ТРЕБОВАНИЯ К ПОМЕЩЕНИЯМ КУЛЬТУРНО-МАССОВОГО ОБСЛУЖИВАНИЯ
РИС. 7.1. ВАРИАНТЫ РАЗМЕЩЕНИЯ МЕСТ В ЗРИТЕЛЬНОМ ЗАЛЕ
РИС. 7.2. ПРИМЕРЫ ВОЗМОЖНОЙ ПЛАНИРОВКИ РАЗДЕВАЛЬНЫХ И ДУШЕВЫХ ПРИ БАССЕЙНЕ И ФИЗКУЛЬТУРНОМ ЗАЛЕ
РИС. 7.3. ПРИМЕРЫ РАЗЛИЧНЫХ ПРИСПОСОБЛЕНИЙ ДЛЯ ВХОДА ИНВАЛИДОВ В БАССЕЙН
1. СТАЦИОНАРНЫЕ ПОДЪЕМНИКИ
2. ПРИСПОСОБЛЕНИЯ ВХОДА В БАССЕЙН С ВЫСОТОЙ БОРТА НА УРОВНЕ КОЛЯСКИ
3. ПРИСПОСОБЛЕНИЯ ВХОДА В БАССЕЙН С ВЫСОТОЙ БОРТА НА УРОВНЕ ПОЛА
РИС. 7.4. ПРИМЕРЫ ОБОРУДОВАНИЯ ПЛАВАТЕЛЬНОГО БАССЕЙНА
1. ОБЩИЙ ВИД ПЛАВАТЕЛЬНОГО БАССЕЙНА С ПОДЪЕМНЫМИ УСТРОЙСТВАМИ И ПАНДУСОМ ДЛЯ ОПУСКАНИЯ В ВОДУ
2. СХЕМА БОРТА БАССЕЙНА ВЫСОТОЙ НА УРОВНЕ СИДЕНЬЯ КОЛЯСКИ
РИС. 7.5. ПРИМЕРЫ ПРИСПОСОБЛЕНИЙ, ИСПОЛЬЗУЕМЫХ ДЛЯ ИНВАЛИДОВ В ПЛАВАТЕЛЬНЫХ БАССЕЙНАХ
8. ТРЕБОВАНИЯ К ПОМЕЩЕНИЯМ ПИТАНИЯ
РИС. 8.1. ПРИМЕРЫ ОРГАНИЗАЦИИ ОБЕДЕННЫХ МЕСТ В СТОЛОВЫХ
РАСЧЕТ ВМЕСТИМОСТИ СТОЛОВОЙ (БУФЕТА) ПЕРСОНАЛА
Приложение ТИПЫ ОБОРУДОВАНИЯ, ПРИМЕНЯЕМОГО ДЛЯ РАЗВИТИЯ ДВИГАТЕЛЬНЫХ ФУНКЦИЙ
1 - Тренажер для развития верхнего плечевого пояса
2, 3 - Тренажеры для комплексного развития мускулатуры
Тренажер для развития грудной мускулатуры
Тренажер для развития грудной и плечевой мускулатуры
Тренажер для развития коленного сустава
Тренажер для развития правильной осанки
Тренажер для развития мышц верхних и нижних конечностей
Тренажер для развития верхнего плечевого пояса
Тренажер для развития брюшного пресса и нижних конечностей
Тренажер для развития мышц спины
Тренажер для развития мышц спины и верхних конечностей
Тренажер для развития мышц брюшного пресса, верхних и нижних конечностей
Тренажер для развития мышц брюшного пресса
