18 Общестроительные конструктивные требования

18.1 Наружные стены следует, как правило, проектировать из полнотелого кирпича или каменных и бетонных конструкций.

Покрытия и перекрытия во всех зданиях специализированных учреждений милиции предусматривать сборные или монолитные железобетонные.

Внутренние стены камер должны выполняться из полнотелого кирпича толщиной не менее 38 см. При меньшей толщине стены необходимо армировать. В зданиях каркасной конструкции камеры следует отделять друг от друга и от соседних помещений железобетонными перегородками (при невозможности устройства кирпичных стен).

Внутренние поверхности наружных кирпичных стен камер толщиной менее 50 см, a также внутренних стен, отделяющих камеры от служебно-хозяйственных помещений, должны укрепляться арматурной сеткой.

18.2 Внутренние поверхности стен камер, карцеров и медицинских изоляторов следует штукатурить гладко и окрашивать клеевой краской.

18.3 Полы в камерах и карцерах следует устраивать дощатые беспустотные с креплением к трапецевидным лагам, втопленным в бетонное основание. Полы в медицинских изоляторах и палатах медицинских вытрезвителей следует покрывать монолитными водонепроницаемыми материалами.

В служебных помещениях допускается устройство полов из штучного или щитового паркета.

В помещениях с влажным режимом полы следует предусматривать из керамической плитки.

18.4 В кухонных помещениях с влажным режимом, а также требующих частой влажной уборки стен и перегородок, в помещениях дезкамер, душевых, процедурных, перевязочных, комнатах для мойки и хранения посуды и других подобных помещениях следует предусматривать облицовку стен и перегородок глазурованной плиткой на высоту 1,8 м от пола. В душевых потолки, стены и перегородки выше панели окрашиваются масляной краской. В гардеробных, умывальнях и шлюзах санузлов, в местах установки умывальников следует предусматривать панель из глазурованной плитки на 150 мм от пола и на 600 мм над прибором.

18.5 В зданиях специализированных учреждений милиции запрещается покрытие ограждающих конструкций на путях эвакуации масляными красками, красками на нитрооснове, а также отделка (облицовка) сгораемыми материалами.

18.6 Принимаемые проектные решения по внутренней отделке помещений должны соответствовать требованиям СНиП 3.04.01-87 и 3.04.03-85.

19 Санитарно-технические устройства

19.1 Здания специализированных учреждений милиции должны быть оборудованы хозяйственно-питьевым и противопожарным водопроводом, горячим водоснабжением, водостоками, отоплением, вентиляцией согласно требованиям соответствующих глав СНиП 3.05.01-85, 3.05.06-85, 2.04.05-91, 2.08.02-89*, 2.11.01-85, ВСН-01-89 и данной Инструкции.

Газоснабжение может предусматриваться заданием на проектирование.

19.2 На сетях противопожарного или хозяйственно-питьевого водопровода ИВС, приемников-распределителей, спецприемников следует устанавливать пожарные краны для зданий объемом до 25000 м из расчета орошения помещений одной струей с расходом 2,5 л/с, при объеме здания более 25000 м - двумя струями с расходом воды на одну струю 2,5 л/с. Для остальных зданий специализированных учреждений милиции следует устанавливать пожарные краны применительно к требованиям соответствующих норм в зависимости от функционального назначения зданий.

19.3 На ответвление от внутренней сети хозяйственно-питьевого водопровода в коридорах блока камерных помещений и на вводах в камеры должна предусматриваться установка отключающей арматуры.

19.4 Трубопроводы холодного и горячего водоснабжения, канализационные стояки следует размещать за пределами камер и прокладывать в вертикальных штрабах в стенах со стороны коридора. Отводные трубопроводы к санитарным приборам камер прокладываются в горизонтальных штрабах скрыто.

19.5 Подводку холодной и горячей воды следует предусматривать к умывальникам в камерах, медицинским изоляторам для больных, изоляторам для вновь поступивших, помещениям здравпунктов, фотолабораторий, бытовой комнате и санузлов для персонала, к раковинам в комнатах для личного состава, чистки оружия, в помещении аккумуляторной, электрокипятильнику в комнатах подогрева пищи, к приборам кабин личной гигиены, к душевым установкам в санитарных пропускниках и душевым личного состава, к поливочным кранам.

19.6 В здравпунктах следует предусматривать установку умывальника с локтевым смесителем.

Комнаты подогрева пищи, хранения посуды и термосов необходимо оборудовать раковиной, трехгнездовой ванной для мытья посуды, ванной для мытья теромосов, трапом диаметром 100 мм, поливочным краном с подведением холодной и горячей воды.

Кладовые уборочного инвентаря следует оборудовать раковиной для мытья рук, трапом, диаметром 50 мм, поливочным краном с подведением холодной и горячей воды и полотенцесушителем.

В камере для временного хранения пищевых отходов следует предусматривать поливочный кран с подведением холодной и горячей воды и трап, диаметром 100 мм.

В помещениях, оборудованных ванной или душем, за исключением санпропускников, следует предусматривать полотенцесушители, присоединяемые к системам горячего водоснабжения.

Санузлы для малолетних детей в приемниках-распределителях для несовершеннолетних следует оборудовать детскими умывальниками с туалетным краном и детскими унитазами.

19.7 Регулировку температуры горячей воды, подаваемой к душам санпропускников, следует предусматривать через общий смеситель, располагаемый за пределами помещения.

Для обеспечения необходимой температуры горячий воды для мойки посуды и термосов следует предусматривать местные водонагреватели.

19.8 В неканализованных районах допускается проектировать одно и двухэтажные здания ИВС и специальные приемники с выгребами и люфт-клозетами, с возможностью устройства канализации в дальнейшем.

19.9 В зданиях специализированных учреждений милиции, как правило, следует предусматривать однотрубные регулируемые центральные системы отопления, в соответствии с требованиями СНиП 2.08.02-89* и СНиП 2.04.05-91.

Установка арматуры, в том числе терморегулирующей, к нагревательным приборам, расположенным в помещениях с постоянным пребыванием задержанных и арестованных, не допускается.

19.10 В помещениях специализированных учреждений милиции, как правило, следует предусматривать приточно-вытяжную вентиляцию с механическим и естественным побуждением.

Расчетная температура воздуха в отопительный период и кратность воздухообмена в служебных помещениях и кабинетах в зависимости от их назначения принимается в соответствии со СНиП 2.08.02-89* и "Пособием по проектированию" к СНиП 2.08.02-89* и п. 8.6 данной Инструкции.

В помещениях карцеров, камер, изоляторов для вновь поступивших и палат для вытрезвления специализированных учреждений милиции температура воздуха в холодный период и воздухообмен принимается по таблице 22.

Таблица 22

19.11 В камерах, изоляторах, для вновь прибывших и карцерах следует предусматривать вытяжную вентиляцию с естественным побуждением через внутристенные каналы.

Подачу приточного воздуха непосредственно в помещения следует предусматривать для медицинских изоляторов, палат медицинских вытрезвителей, изоляторов вновь поступивших, камер и карцеров с расположением приточных воздуховодов в коридорах вдоль продольной стены и установкой на ответвлениях к камерам, карцерам и изоляторам, для вновь прибывших, с установкой шумоглушителей.

Приточные и вытяжные отверстия следует располагать под потолком и ограждать металлическими решетками.

19.12 Самостоятельные вентиляционные системы должны быть предусмотрены для санитарного пропускника, инфекционных изоляторов.

19.13 Забор наружного воздуха приточными системами должен производиться через воздухозаборные решетки в наружных стенах на высоте не менее 2,0 м от земли.

Расход воздуха в камерных помещениях следует определять из условий растворения двуокиси углерода ( CO) во внутреннем воздухе до предельно допустимых концентраций (ПДК).

Требуемый воздухообмен на одного человека в камере следует определять из условий:

выделение СО одним человеком - 23 л/г;

ПДК СО во внутреннем воздухе - 1 л/м;

ПДК СО в наружном воздухе - 0,5 л/м.

Система кондиционирования воздуха предусматривается в соответствии со СНиП 2.04.05-91 и заданиями на проектирование.

20 Электротехнические устройства

20.1 Электротехнические устройства и искусственное освещение в специализированных учреждениях милиции должны проектироваться в соответствии с главой СНиП по проектированию искусственного освещения и "Правилами устройства электроустановок" (ПУЭ) и ВСН "Электрооборудование жилых и общественных зданий".

20.2 Для общего освещения служебных помещений специализированных учреждений милиции следует, как правило, предусматривать люминесцентные лампы.

Камеры, карцеры, изоляторы и палаты должны освещаться лампами накаливания.

Освещенность помещений на уровне стола камер, медицинских изоляторов для больных, изоляторов для вновь поступивших и палат специализированных учреждений милиции должна быть 50 лк.

20.3 Во всех зданиях специализированных учреждений милиции необходимо предусматривать электрическое рабочее, эвакуационное и аварийное освещение.

20.4 Аварийное освещение следует предусматривать в вестибюлях, коридорах, на лестничных площадках, в камерах, карцерах, изоляторах, палатах, в комнатах дежурных, охранных сооружениях ИВС.

20.5 В камерах, карцерах и других режимных помещениях электропроводку следует устраивать скрыто под штукатуркой. Электрические лампы для освещения камер, карцеров и других режимных помещений следует размещать в нишах над дверью или на потолке и надежно ограждать их металлическими решетками или сетками.

Выключатели рабочего освещения камер, карцеров и медицинских изоляторов должны устанавливаться в коридорах у входов в эти помещения, дежурного освещения - в комнате дежурного.

20.6 В коридорах блока камерных помещений на каждые 2-4 камеры, а также около санитарных узлов должны быть установлены штепсельные розетки для включения переносных светильников местного освещения.

20.7 Вызывная сигнализация должна предусматриваться в камерах, карцерах, медицинских изоляторах и палатах для подачи светового сигнала на табло к дежурным по камерным блокам и устройство светового сигнала в коридоре над дверными проемами.

20.8 Электропитание потребителей 1-ой категории приемных станций пожарно-охранной сигнализации и запирающих устройств (электромеханических замков) специального типа для двери камер, карцеров и медицинских изоляторов необходимо предусматривать от двух независимых источников, а управление запирающими устройствами должно обеспечивать одновременную разблокировку всех электромеханических замков при отключении источников электропитания.

20.9 Освещение периметра охраняемых территорий специализированных учреждений милиции следует предусматривать с учетом обзора его телекамерами в ночное время суток.

21 Слаботочные устройства

21.1 В специализированных учреждениях милиции необходимо предусматривать следующие виды связи и сигнализации: городскую (районную), оперативную и административно-хозяйственную телефонную связь, радиосвязь, радиофикацию, охранную, тревожную, автоматическую пожарную сигнализации и системы оповещения о пожаре.

21.2 Телефонная связь от городской или районной АТС должна предусматриваться в комнатах дежурных, в кабинетах руководства, врачей, комнатах специальных частей, бухгалтерии, секретарей-делопроизводителей и других помещениях, определяемых заданием на проектирование.

21.3 Оперативная телефонная связь от коммутатора, оборудуемого в комнате дежурного по учреждению, должна предусматриваться в кабинетах руководства, следователей, в комнатах свиданий, на внутренних постах у камер, карцеров и медицинских изоляторов, в КПП. На посту у прогулочных дворов, по периметру ограждения устанавливаются выносные розетки для подключения к внутренней телефонной связи. В других помещениях оперативная телефонная связь устанавливается по заданиям на проектирование.

Оперативная телефонная связь в медицинских вытрезвителях не предусматривается.

21.4 В комнатах дежурного, в кабинетах начальников ИВС, медицинских вытрезвителей, специальных приемников и приемников-распределителей устанавливаются телефоны оперативной связи с дежурной частью горрайлиноргана внутренних дел.

21.5 Административно-хозяйственная телефонная связь должна предусматриваться в специальных приемниках и приемниках-распределителях.

Телефонные аппараты устанавливаются: во всех служебных кабинетах и помещениях с постоянным местом работы личного состава, а также в комнатах психологической разгрузки, классах службы и залах совещания.

21.6 Для организации радиосвязи в отдельно стоящих зданиях ИВС, приемников-распределителей и медицинских вытрезвителей с лимитом наполнения 30 и более коек стационарные радиостанции УКВ следует устанавливать в аппаратной помещения дежурного по учреждению.

На крышах этих учреждений следует предусматривать устройство радиомачт, высота которых определяется заданиями на проектирование.

21.7 Радиофикация органов внутренних дел (милиции) должна предусматриваться от городской (районной) радиотрансляционной сети и радиотрансляционного узла учреждения.

Абонентские громкоговорители (радиодинамики) устанавливаются в кабинетах руководства учреждений, во всех служебных кабинетах, комнатах психологической разгрузки, классах службы, в камерах, карцерах, палатах, изоляторах.

21.8 В камерах, карцерах и изоляторах радиодинамики с автономными регуляторами громкости необходимо устанавливать в нишах стен и ограждать металлической решеткой. Отключение радио в этих помещениях следует предусматривать из коридора.

21.9 Оборудование охранно-тревожной сигнализацией помещений специализированных учреждений милиции, кроме медицинских вытрезвителей и приемников-распределителей для несовершеннолетних, следует выполнять в соответствии с требованиями ведомственных технических условий РД 78.143-92 и РД 78.147-93 МВД России.

21.10 Средствами охранной сигнализации оборудуются строительные конструкции периметра первых этажей, при этом блокировать:

окна на открывание и разбитие;

центральные входные двери на открывание;

двери запасного выхода на открывание и пролом;

вентиляционные каналы и тепловые вводы размерами 200 мм и более на разрушение и ударное воздействие:

двери помещений, в зависимости от степени важности, на открывание и пролом.

В целях быстрого определения места проникновения посторонних лиц необходимо периметры зданий разделять на охраняемые зоны (фасад, тыл, торцы зданий и т.д.). Средства сигнализации зон выделяются в самостоятельные шлейфы, которые подключаются к отдельным номерам концентраторов, установленных в дежурных частях.

Помещения второго и последующих этажей оборудуются охранной сигнализацией исходя из возможности проникновения в них посторонних лиц или вероятности побегов арестованных или задержанных.

В обязательном порядке подлежат оборудованию средствами охранной сигнализации помещения:

комната для хранения оружия и боеприпасов;

комната для хранения средств защиты и специальных средств;

комната хранения документации (спецотдела);

комната хранения вещественных доказательств и личных вещей задержанных и арестованных;

комната с хранением архивной документации;

мастерская по ремонту средств связи, охранной сигнализации и оперативной техники;

камеры, карцеры, изоляторы, медицинские изоляторы, палаты;

комната с хранением денежных средств.

Охранная сигнализация всех помещений выводится на отдельные номера концентраторов, установленных в дежурной части.

Шлейф охранной сигнализации 2-го и 3-го рубежей комнаты хранения оружия и боеприпасов выводится также на отдельный номер пульта централизованной охраны.

21.11 Блокировке датчиками охранной сигнализации не должны подлежать: элементы строительных конструкций, изготовленных из железобетона, наружные стены толщиной 60 см и более, полы камер при толщине бетонного основания не менее 20 см, стены и полы (независимо от толщины), укрепленные арматурной сеткой, полы камер, не имеющие доступа со стороны подполья.

21.12 Извещатели тревожной сигнализации должны устанавливаться: на внутренних постах у камер, изоляторов, КПП, на посту у прогулочных дворов, в кабинетах врачей, медсестер, бухгалтерии, на рабочих местах с постоянным пребыванием женского персонала, кабинетов следователей и адвокатов, с подачи сигналов тревоги на коммутаторы, устанавливаемые в комнатах дежурных по специализированному учреждению милиции.

21.13 Специализированные учреждения милиции, расположенные в городах (районах, районах в городах), как правило, должны оборудоваться селекторной связью с городскими (районными, районными в городе) управлениями (отделами) внутренних дел, линейными управлениями (отделами, отделениями) внутренних дел на транспорте, коммутаторы которых должны размещаться в кабинетах начальников учреждений.

21.14 В приемниках-распределителях и специальных приемниках необходимо предусматривать установку телетайпа.

21.15 В помещении дежурного медицинского вытрезвителя, кроме средств связи и сигнализации, следует устанавливать аппарат для магнитофонной записи.

21.16 Для систем автоматической пожарной сигнализации следует применять тепловые и дымовые автоматические пожарные извещатели, а также ручные. При выборе автоматических пожарных извещателей в зависимости от назначения защищаемого помещения следует руководствоваться положениями СНиП 2.04.09-84.

Сигналы пожарной тревоги по отдельным шлейфам сигнализации выводятся, как правило, на самостоятельные приемно-контрольные приборы. Допускается подключить шлейфы пожарной сигнализации к приемно-контрольным приборам (концентраторам) охранно-тревожной сигнализации, если количество шлейфов менее 10. Сигнал пожарной тревоги должен подаваться дежурному по учреждению. Система оповещения о пожаре предусматривает установку электрических звонков с сигнальной лампой по центру коридоров и снаружи у входов и рупорных громкоговорителей, располагаемых рядом со звонками, включенных в трансляционный усилитель у дежурного по специальному учреждению милиции.

21.17 Автоматической пожарной сигнализацией следует оборудовать все помещения комплекса зданий специализированных учреждений милиции, за исключением помещений с мокрыми процессами (санузлы, душевые, комнаты для мытья посуды и т.п.).

21.18 ИВС на 100 мест и более должны оборудоваться телевизионными установками для дистанционного наблюдения за задержанными и арестованными, контроля за несением службы нарядами, с размещением видеоконтрольных устройств в комнатах дежурных и кабинетов начальников учреждений.

21.19 Электропитание средств связи и сигнализации в специализированных учреждениях милиции должно осуществляться либо от 2-х независимых источников переменного тока, либо от сети переменного тока и решается в электротехнической части проекта в зависимости от конкретных условий и задания на проектирование.

22 Определение пусковых комплексов

22.1 Состав пускового комплекса специализированных учреждений милиции необходимо определять с учетом очередности ввода в эксплуатацию зданий и сооружений.

22.2 В состав пускового комплекса следует включать здание специализированного учреждения милиции, прогулочные дворы при изоляторах временного содержания, ограждения, контрольно-пропускной пункт, инженерные сети и элементы благоустройства, обеспечивающие необходимые санитарно-гигиенические условия.

Приложение А

(рекомендуемое)

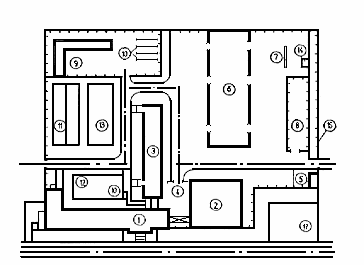

Примерная схема генплана управления внутренних дел

города (района в городе)

Экспликация зданий и сооружений

Условные обозначения

Приложение Б

(рекомендуемое)

Примерная схема генплана отдела внутренних дел

города (района, района в городе)

Экспликация зданий и сооружений

Условные обозначения

Приложение В

(рекомендуемое)

Примерная схема генплана отдела (отделения милиции)

внутренних дел города (района, района в городе)

Экспликация зданий и сооружений

Условные обозначения

Приложение Г

(рекомендуемое)

Примерная схема генплана линейного управления (отдела)

внутренних дел на транспорте

Экспликация зданий и сооружений

Условные обозначения

Приложение Д

(рекомендуемое)

Примерная схема генплана отдельно стоящего изолятора

временного содержания (ИВС)

Экспликация зданий и сооружений

Условные обозначения

Приложение Е

(рекомендуемое)

Примерная схема генплана спецприемника для лиц

административно-арестованных

Экспликация зданий и сооружений
