СП 12-101-98, часть 3
* Контролируемый параметр
Рисунок А11 — Фрагмент конструктивного решения теплоизоляционного покрытия угловой части фасада здания
22
СП 12-101-98
' Контролируемый параметр

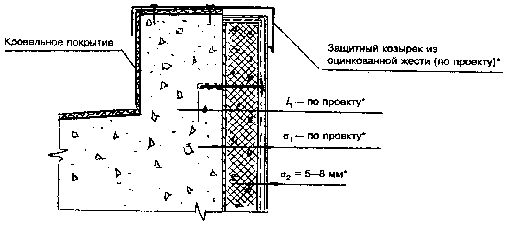

Рисунок А12 — Примыкание теплоизоляционного слоя к парапету в верхней части фасада
* Контролируемый параметр

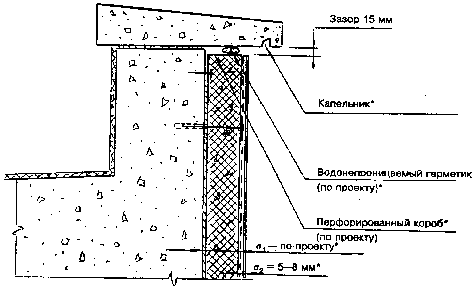

РисунокА13 — Фрагмент примыкания наружной теплоизоляции здания к карнизной плите
23
СП 12-101-98
* Контролируемый параметр

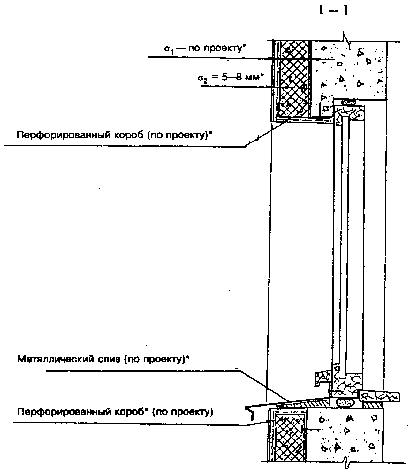

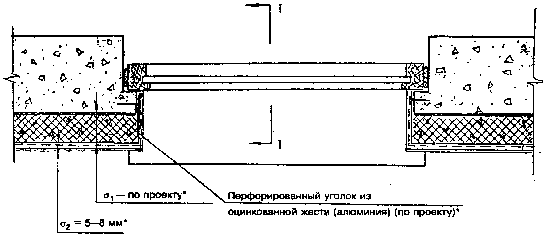

Рисунок А14 — Фрагмент примыкан ия теплоизоляционно го слоя к оконному проему (вариант “с четвертью”)
24
СП 12-101-98
ПРИЛОЖЕНИЕ Б (рекомендуемое) СРЕДСТВА ПОДМАЩИВАНИЯ
ЛЕСА УНИВЕРСАЛЬНЫЕ ХОМУТОВЫЕ ЛСПХ-40
СБОРКА ИЗ ОТДЕЛЬНЫХ ЭЛЕМЕНТОВ)
25
СП 12-101-98
ПОДМОСТИ ЛВС- 12
Подмости
предназначены для производства различных строительно-монтажных работ
на высоте от
3,5
до
13,5
м.
Подмости состоят из гусеничной ходовой части с переменной базой и четырьмя выносными опорами, двух телескопических колонн, снабженных механизмами выдвижения, ловителей, платформы с ограждением.
На платформе установлен кран. Двигателем ходовой части является бензоэлектрический агрегат. Этот агрегат и лебедки механизмов выдвижения колонн размещены на верхней площадке ходовой части.
В транспортном положении колонны подмостей складываются, а ограждение и кран укладываются на платформу.
Техническая характеристика
Грузоподъемность площадки, кг.. .. ................ 600
Высота подъема площадки, мм:
наименьшая.............. ................ ... ................ 3,2
наибольшая ................................................. 12,0
Время подъема площадки на наибольшую
высоту, с...................................................... 120
Размеры площадки, м......................... ..... .... 5,0õ2,0 Грузоподъемность крана, кг .......................... 100 Скорость движения подмостей по
горизонтали, м/с ..................................... 0,2
Ширина колеи, м ............................................ 2,2
База, м:
наименьшая..... ....... ...................................... 2,6
наибольшая .................................................. 2,7
Двигатель ................................................ бензоэлектри -
ческий агрегат
АБ-8-Т/400М
Установленная мощность, кВт ............................. 9,2
Габариты подмостей в транспортном
положении, мм:
длина ........................................................... 5000
ширина...................... ..................... ............. 2500
высота............................................ ......... .... 3300

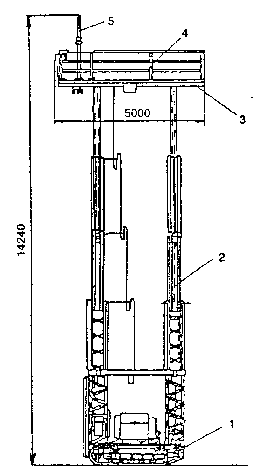

Подмости
ПВС-12
1 —
база:
2 —
телескопическая колонна:
3 —
платформа:
4 —
ограждение;
5 —
кран
Масса,
т........................................................
.........
...
5
ИЗГОТОВИТЕЛЬ — Мытищинский опытно-меха
нический завод
141000, г. Мытищи Московс -
кой обл.
РАЗРАБОТЧИК — ВКТИ Монтажстроймеханиза-
ция
113114, Москва, Кожевничес-
кий проезд, 4/5
26
