СП 40-103-98, часть 2

Таблица А.4 — Таблица для гидравлических расчетов водопровода горячей (60 °С) воды из металлополимерных труб по ТУ 2248-004-07629379—97

Q , л/с	d= 16 мм		d= 25 мм
	V, м/с	1000 i	V, м/с	1000 i
0,02	0,18	5,7	0,06	0,4
0,04	0,35	18,1	0,13	1,65
0,06	0,53	37,2	0,19	3,18
0.08	0,71	53,0	0,26	5,56
0,1	0,89	96,1	0,32	7,93
0,14	1,24	173,9	0,45	14,68
0,18	1,59	273,7	0,58	24,26
0,3	2,65	702,3	0,96	57,4
0,5	4,42	1852,8	1,6	146,1
0,7			2,24	274,14
0,9			2,88	436,78
1,2			3,84	749,59
1,6			5,12	1288,8

Таблица А. 5 — Таблица для гидравлических расчетов водопровода холодной (10 °С) воды из металлополимерных труб по ТУ 2248-001-29325094—97

Q , л/с	d =1 4 мм		d =16 мм		d= 1 8 мм		d= 20 мм		d= 25 мм
	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i
0,02	0,26	18,75	0,18	7,9	0,13	3,73	0,11	2,48	0,064	0,717
0,04	0,53	63,00	0,36	25,2	0,27	12,6	0,22	7,77	0,13	2,25
0,06	0,79	125,91	0,55	52,2	0,4	24,52	0,33	15,4	0,19	4,21
0,08	1,06	207,75	0,73	85,66	0,63	39,92	0,43	24,18	0,26	7,2
0,1	1,32	309,73	0,91	125,2	0,67	59,79	0,54	35,78	0,32	10,16
0,14	1,85	561,81	1,28	231,55	0,93	107,54	0,76	65,68	0,45	18,5
0,18	2,38	882,95	1,64	359,43	1,2	168,46	0,98	102,55	0,58	28,73
0,3			2,73	900,89	2,00	419,15	1,63	253,51	0,96	69,58
0,5					3,33	1054,04	2,71	634,26	1,6	176,2
0,7							3,8	1185,36	2,24	320,18
0,9									2,88	516,05
1,2									3,84	859,91
1,6									5,12	1460,5

Таблица А.6 — Таблица для гидравлических расчетов водопровода горячей (60 °С) воды из металлополимерных труб по ТУ 2248-001 -29325094—97

Q , л/с	d =14 мм		d= 16 мм		d =1 8 мм		d =20 мм		d= 25 мм
	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i
0,02	0,26	13,75	0,18	5,78	0,13	2,69	0,11	1,77	0,064	0,495
0,04	0,53	48,51	0,36	15,66	0,27	9,41	0,22	5,73	0,13	1,66
0,06	0,79	99,32	0,55	40,62	0,4	18,82	0,33	11,23	0,19	3,18
0,08	1,06	170,16	0,73	67,82	0,63	31,16	0,43	18,66	0,26	5,56
0,1	1,32	251,92	0,91	100,43	0,67	47,21	0,54	28,48	0,32	7,93
0,14	1,85	464,88	1,28	188,81	0,93	86,11	0,76	52,35	0.45	14,73
0,18	2,38	739,51	1,64	296,31	1,2	136,88	0,98	82,94	0,58	23,15
0,3			2,73	758,99	2,00	349,45	1,63	212,85	0,96	57,40
0,5					3,33	899,49	2,71	544,15	1,6	146,12
0,7							3,80	1017,15	2,24	274,15
0,9									2,88	436,79
1,2									3,84	749,61
1,6									5,12	1288,83

Таблица А.7 — Таблица для гидравлических расчетов водопровода холодной воды (10 °С) из металлополимерных труб типа «Метапол»

Q , л/с	d =16 мм		d= 2 0 мм		d= 26 мм		d= 3 2 мм		d =4 0 мм		d =5 0 мм
	V, м/с	1000 i	v, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i
0,02	0,194	9,43	0,114	2,73	0,064	0,72	0,038	0,22	0,024	0,08	0,016	0,03
0,04	0,389	30,09	0,228	8,53	0,128	2,21	0,076	0,66	0,043	0,23	0,032	0,09
0,06	0,583	60,34	0,342	16,94	0,192	4,33	0,114	1,28	0,073	0,45	0,048	0,17
0,08	0,777	99,53	0,456	27,75	0,256	7,04	0,153	2,07	0,097	0,71	0,064	0,27
0,1	0,972	147,27	0,570	40,85	0,320	10,31	0,191	3,02	0,121	1,04	0,080	0,39
0,14	1,360	267,31	0,798	73,62	0,448	18,43	0,267	5,36	0,169	1,83	0,112	0,69
0,18	1,749	418,95	1,026	114,79	0,576	28,58	0,343	8,27	0,218	2,80	0,144	1,05
0,3	2,915	1054,51	1,710	286,08	0,960	70,46	0,572	20,19	0,363	6,78	0,239	2,52
0,5			2,850	722,00	1,600	176,04	0,953	49,98	0,605	16,66	0,399	6,13
0,7			3,990	1336,83	2,240	323,90	1,334	91,44	0,847	30,32	0,559	11,10
0,9					2,881	512,34	1,716	144,05	1,089	47,59	0,718	17,37
1,2					3,841	868,75	2,288	243,14	1,452	80,01	0,958	29,09
1,5							2,860	365,77	1,815	119,99	1,197	43,51
1,8							3,431	511,36	2,178	167,35	1,437	60,55
2,2									2,661	241,70	1,756	87,24
2,6									3,145	328,61	2,075	118,38
3											2,395	153,88
3,5											2,794	204,29

Таблица А.8 — Таблица для гидравлических расчетов водопровода горячей воды (60 °C) из металлополимерных труб типа «Метапол»

Q , л/с	d =16 мм		d =20 мм		d= 2 6 мм		d= 3 2 мм		d =4 0 мм		d =5 0 мм
	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i
0,02	0,194	6,84	0,114	1,92	0,064	0,49	0,038	0,15	0,024	0,05	0,016	0,02
0,04	0,389	22,97	0,228	6,36	0,128	1,60	0,076	0,47	0,048	0,16	0,032	0,06
0,06	0,583	47,27	0,342	12,97	0,192	3,23	0,114	0,94	0,073	0,32	0,048	0,12
0,08	0,777	79,28	0,456	21,63	0,256	5,36	0,153	1,54	0,097	0,52	0,064	0,19
0,1	0,972	118,75	0,570	32,26	0,320	7,96	0,191	2,28	0,121	0,77	0,080	0,29
0,14	1,360	219,32	0,798	59,21	0,448	14,51	0,267	4,14	0,169	1,38	0,112	0,51
0,18	1,749	347,93	1,026	93,52	0,а76	22,80	0,343	6,47	0,218	2,16	0,144	0,79
0,3	2,915	895,85	1,710	238,71	0,960	57,65	0,572	16,23	0,363	5,37	0,239	1,96
0,5			2,850	615,56	1,600	147,35	0,953	41,14	0,605	13,51	0,399	4,90
0,7			3,990	1154,67	2,240	274,86	1,334	76,36	0,847	24,96	0,559	9,02
0,9					2,881	439,00	1,716	121,52	1,089	39,60	0,718	14,27
1,2					3,841	752,26	2,288	207,39	1,452	67,34	0,958	24,19
1,5							2,860	314,54	1,815	101,86	1,197	36,50
1,8							3,431	442,57	2,178	143,01	1,437	51,14
2,2									2,661	208,01	1,756	74,23
2,6									3,145	284,43	2,075	101,32
3											2,395	132,35
3,5											2,794	176,62

мм/м

Потери напора по длине i

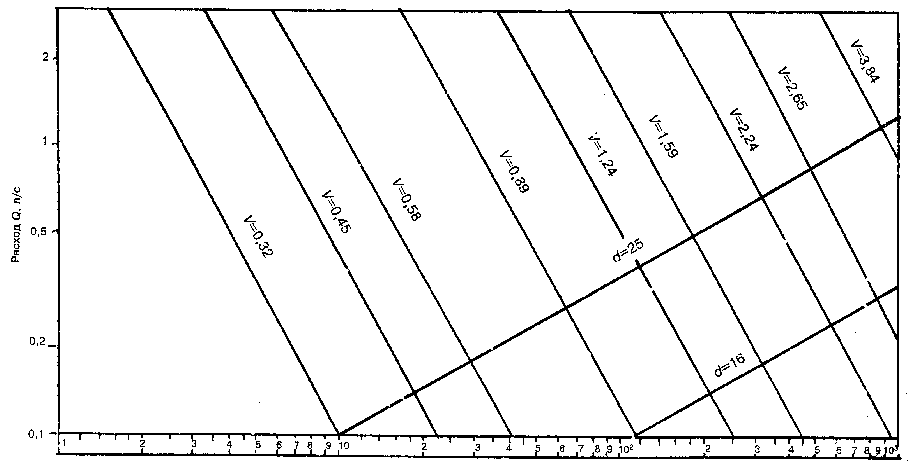

Рисунок А.1 - Номограмма для приближенного гидравлического расчета водопровода холодной воды из металлополимерных труб по ТУ 2248-001-07629379-96

мм/м

Потери напора по длине i

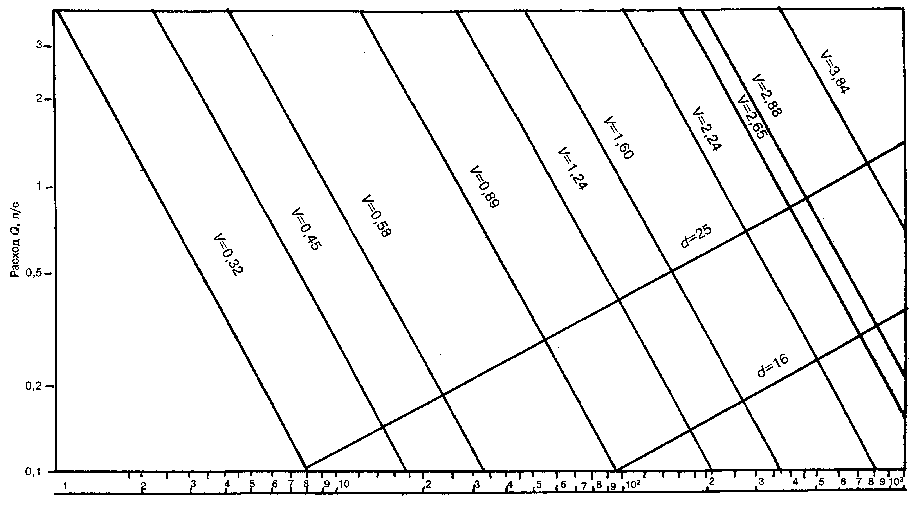

Рисунок А.1 - Номограмма для приближенного гидравлического расчета водопровода горячей воды из металлополимерных труб по ТУ 2248-004-07629379-97

ПРИЛОЖЕНИЕ Б

СОРТАМЕНТ СОЕДИНИТЕЛЬНЫХ ДЕТАЛЕЙ И ФИТИНГОВ

Таблица Б.1 — Сортамент соединительных деталей для труб по ТУ 2248-001-07629379—96 и ТУ 2248-004-07629379-97

Наименование и эскиз детали

Размеры, дюйм, мм

Масса, кг

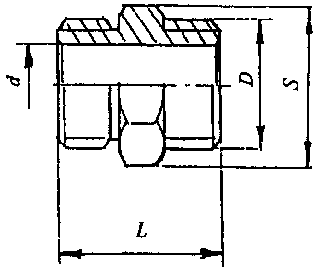

Соединение штуцерное с наружной резьбой

G1/2-B

3/4-В

1-В

0,07

0,24

0,25

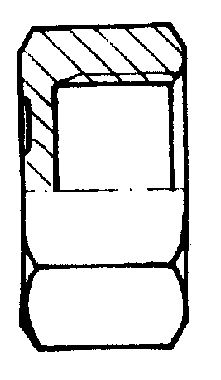

Соединение штуцерное с внутренней

G1/2-B

0,08

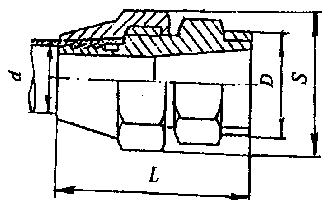

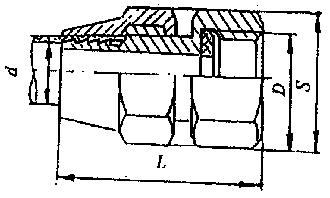

Соединение штуцерное с накидной гайкой и втулкой

G1/2-B

0,06

Штуцер

G1/2-B

0,05

Таблица Б.3 — Сортамент соединительных деталей для труб по ТУ 2248-001-29325094-97

№ п.п.

Наименование и эскиз детали

Pa змеры, мм, дюйм

Соединение с обжимной гайкой

1/2х1216

3/4х1620

1х2025

Соединение переходное с обжимной гайкой и накидным кольцом

1/2х1014

3/4х1216

1х1620

Угольник Н

1/2

3/4

Угольник В

1/2

3/4

Угольник Н-В

1/2

3/4

Установочный угольник

1/2

Тройник Н

1/2

3/4

Тройник переходной Н

1х3/4х1

Тройник В

1/2

3/4

Тройник переходной Н-В-Н

3/4х1/2х3/4

Тройник установочный плоский

1/2

Тройник установочный угловой

1/2

Крестовина редукционная

3/4х1/2

1х3/4

Ниппель Н

1/2

3/4

Ниппель переходной

1/2х3/4

3/4х1

Муфта

1/2

3/4

Переходник Н-В

1/2

3/4

Переходник редукционный Н-В

1/2х3/4

3/4х1

Заглушка Н

1/2

Заглушка В

1/2

3/4

Распределитель

1/2х1/2

Таблица Б.3 — Сортамент фитингов «МЕТАПОЛ», выпускаемых ТОО НПП «ВладВЭД»

№ п.п.

Наименование и эскиз детали

Pa змеры, мм, дюйм

С1

Колено

31,2

33,2

46,5

31,2

33,2

46,5

63,5

Коле но с внутренней pe зьбой

1/2

3/4

5/4

3/2

31,2

33,2

46,5

63,5

26,8

31,7

37,8

50,8

58,5

Колено с внутренней резьбой удлиненное

1/2

31,2

33,2

42,0

26.8

26,8

Муфта

38,8

39,8

44,0

51,0

60,0

80,0

—

63,5

My фта с внутренней резьбой

1/2

3/4

5/4

3/2

35,4

35,9

36,9

38,0

43,5

47,5

57,5

77,0

—

63,5

21,9

26,8

31,7

37,8

50,8

58,5

My фта с наружной резьбой

1/2

3/4

5/4

3/2

37,5

39,5

40,5

44,5

47,5

53,5

68,5

—

63,5

21,9

26,8

31,7

37,8

50,8

58,5

Заглушка

—

25,5

26,0

27,0

—

21,9

26,8

31,7

Муфта-переходник

40,8

42,4

44,0

46,0

49,0

55,0

57,0

71,0

75,0

77,0

—

63,5

№ п.п.

Наименование и эскиз детали

Pa змеры, мм, дюйм

С1

Тройник

62,4

66,5

76,0

90,0

125,0

145

65,0

62,0

74,0

70,0

76,5

81,0

100,5

108,0

130,0

31,2

33,25

38,0

45,0

62,5

72,0

31,0

32,5

35,0

37,0

35,0

43,0

50,5

56,0

65,0

63,5

Тройник с внутренней резьбой

12 15

1/2 1/2

1/2

3/4

1/2

3/4

5/4

3/2

62,4 64

110

120

125

130

140

22 21

31,5

25 29

63,5

25 29

63,5

—

Примечания

1 Фитинги для труб внутренним диаметром больше 32 мм могут быть выполнены из чугуна, покрытого тефлоном.

2 Сортамент фитингов для труб внутренним диаметром больше 40 мм следует уточнить в ТОО НПП "ВладВЭД".

УДК [ 69+697.334 - 036.5.057 ] (083.74) ОКС 91.140.10 Ж 24

ОКСТУ 49 2000

Ключевые слова: трубопроводы, водоснабжение холодное и горячее, металлополимерные трубы, проектирование, монтаж

СП 40-103-98, часть 2
