СП 41-102-98, часть 2

• часть 1
• часть 2
• часть 3

3.33 При скрытой прокладке одиночных труб, замоноличенных в легком бетоне с пластификатором, расчетный тепловой поток увеличивается в 1,1—1,15 раза.

3.34 При прокладке труб в стандартных штробах, полностью заполненных самотвердеющей пенистой изоляцией, тепловой поток труб снижается в случае размещения в наружных стенах на 15—20 %, во внутренних перегородках  — на 5—10%.

4 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ МЕТАЛЛОПОЛИМЕРНЫХ ТРУБ

4.1 Перевозка, погрузка и разгрузка металлополимерных труб должны осуществляться при температуре наружного воздуха не ниже минус 20 °С.

4.2 Перевозка металлополимерных труб может быть осуществлена любым видом транспорта (желательно в крытых автомашинах и вагонах) в отрезках или бухтах, в горизонтальном положении.

4.3 При погрузочно-разгрузочных работах, транспортировании и хранении металлополимерные трубы необходимо оберегать от механических повреждений.

Запрещается сбрасывать трубы с транспортных средств или волочить по любой поверхности.

Во время погрузки следует применять стропы из мягкого материала.

4.4 Хранить металлополимерные трубы необходимо в закрытом помещении или под навесом в горизонтальном положении, на ровном полу, настиле, щитах, оберегая от прямых солнечных лучей. Высота штабеля не должна превышать 2,0 м. При хранении труб в складских помещениях температура окружающего воздуха не должна превышать 50 °С, а расстояние от нагревательных приборов должно быть не менее 1,0 м.

5 МОНТАЖ СИСТЕМ ОТОПЛЕНИЯ ИЗ МЕТАЛЛОПОЛИМЕРНЫХ ТРУБ

ОБЩИЕ УКАЗАНИЯ

5.1 Монтаж металлополимерных труб должен осуществляться по монтажному проекту при температуре окружающей среды не ниже 1 0 °С.

5.2 Перед прокладкой металлополимерных труб в помещении необходимо закончить все электрогазосварочные работы, установить элементы крепления, а при открытой прокладке  — закончить отделочные работы.

При скрытой прокладке трубопроводов в местах расположения разборных соединений и арматуры следует предусматривать люки или съемные щиты, не имеющие острых выступов.

Стояки целесообразно размещать в каналах, нишах, бороздах, за декоративными панелями или, как исключение, замоноличивать их в стенах и перегородках.

Горизонтальные трубопроводы и подводки к отопительным приборам допускается размещать по перекрытиям и за плинтусами (рисунок 14). Открытые участки можно закрывать декоративными элементами.

а  — в отапливаемых помещениях на междуэтажных перекрытиях между квартирами; б  — в отапливаемых помещениях на перекрытиях над неотапливаемыми помещениями или в подвале; 1— покрытие пола; 2 — слой бетона; 3 — слой гидроизоляции; 4 — слой звукоизоляции; 5— слой теплоизоляции; 6— трубопровод; 7 — засыпка; 8 — перекрытие; 9 — теплоизоляция трубы

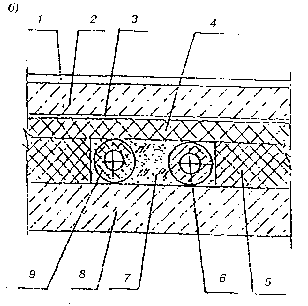

Рисунок 14  — Скрытая прокладка разводящих трубопроводов из металлополимерных труб в полу

Открытая прокладка металлополимерных труб допускается в местах, исключающих их механическое и термическое повреждение и прямое воздействие ультрафиолетового излучения.

5.3 Не допускаются сплющивания и переломы трубопровода во время монтажа.

При изломе трубу следует выпрямить и придать ей цилиндрическую форму деревянным или резиновым молотком. Такую операцию допускается осуществлять только один раз на данном участке.

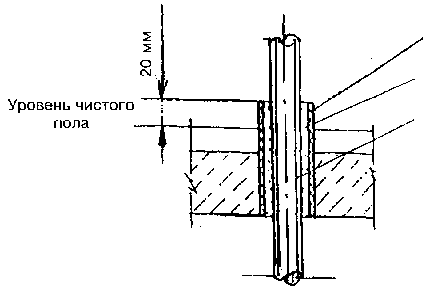

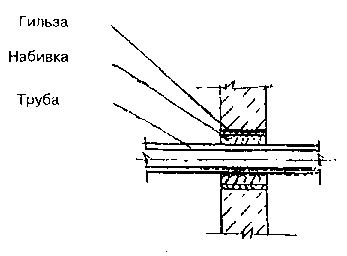

Рисунок 15 — Установка гильзы для прокладки труб в стенах и перекрытиях

5.4 Бухты металлополимерных труб, хранившиеся или транспортировавшиеся на монтаж (заготовительный участок) при температуре ниже 0 °С, должны быть перед раскаткой выдержаны в течение 24 ч при температуре не ниже 10 °С.

В процессе размотки бухты и монтажа трубопровода необходимо следить, чтобы труба не перекручивалась.

Прокладку трубы следует вести, не допуская растягивающих напряжений, свободные концы закрывать заглушками во избежание попадания грязи и мусора в трубу.

5.5 Радиус изгиба должен быть не менее пяти наружных диаметров трубы. При изгибе менее 5 d _н следует пользоваться спиральной пружиной. Трубы гнут плавно без нагрева, в холодном состоянии.

5.6 При монтаже систем напольного отопления должны выполняться следующие условия:

- отопительные трубы для одного помещения следует изготавливать из целого куска трубы;

- покровный слой тепловой изоляции и гидроизоляция не должен иметь щелей;

- трубы не должны проходить под деформационными швами бетонной заливки, в противном случае они должны иметь защитную оболочку длиной не менее 1 м;

- трубы к теплоизоляции следует крепить с помощью специальных V-образных “якорных” скоб. Допускается прикреплять трубу к металлической сетке проволокой с мягкой прокладкой;

- трубопровод напольного отопления должен заливаться бетонным раствором или закрываться покрытием только после проведения гидравлических испытаний на герметичность. Труба при заливке должна находиться под давлением 0,3 МПа;

- нагреваемая площадь одного змеевика не должна превышать 30 м² с максимальной длиной одной из сторон 8 м. Между однородными площадями бетонного покрытия следует делать деформационные швы шириной 0,5 см, которые следует заполнять эластичным материалом. Слой раствора должен быть тщательно выровнен;

- при бетонировании необходимо избегать смещения, вертикального изгиба, сдавливания или повреждения труб;

- минимальная высота заливки над поверхностью трубы должна быть не менее 3 см. Цементно-песчаная смесь должна быть не ниже марки 400 с пластификатором.

5.7 Для прохода труб через строительные конструкции необходимо предусматривать гильзы. Внутренний диаметр гильзы должен быть на 5 — 10 мм больше наружного диаметра прокладываемой трубы (рисунок 15). Зазор между трубой и гильзой необходимо заделать мягким несгораемым материалом, допускающим перемещение трубы вдоль продольной оси.

5.8 Расстояние в свету между строительной конструкцией и металлополимерным трубопроводом, проходящим вдоль нее, должно быть не менее 20 мм.

5.9 Металлополимерные трубы для трубопроводов отопления и горячего водоснабжения следует прокладывать на расстоянии не менее 50 мм выше других трубопроводов.

5.10 Соединение металлополимерных труб со стальными трубопроводами, запорно-регулирующей арматурой и отопительными приборами выполняется на резьбе с помощью специальных соединительных деталей (приложение В, Г).

ВХОДНОЙ КОНТРОЛЬ ТРУБ И КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ

5.11 До проведения монтажных работ металлополимерные трубы, соединительные детали, арматура и средства крепления должны быть подвергнуты входному контролю.

Трубы, соединительные детали, а также средства крепления должны иметь сопроводительный документ, подтверждающий соответствие их нормативным требованиям.

5.12 Трубы должны иметь маркировку, указывающую диаметр трубы, допустимую температуру и давление. На поверхности труб не должно быть механических повреждений и изломов. Трубы не должны быть скручены или сплющены.

5.13 На штуцерах и накидных гайках соединительных деталей резьба должна быть нарезана в соответствии с ГОСТ 6357, класс прочности В. Сопрягаемые детали не должны иметь выбоин,

заусенцев, царапин. Резиновые прокладки должны иметь правильную геометрическую форму.

5.14 Средства крепления металлополимерных труб должны иметь поверхность, исключающую возможность механического повреждения труб. Крепления не должны иметь острых кромок и заусенцев.

Размеры хомутов, фиксаторов, скоб должны строго соответствовать диаметрам труб. Металлические крепления должны иметь мягкие прокладки и антикоррозионные покрытия.

ТЕХНОЛОГИЯ ПОДГОТОВИТЕЛЬНЫХ РАБОТ

5.15 До начала монтажа трубопроводов необходимо выполнить следующие подготовительные операции:

отобрать трубы и соединительные детали, прошедшие входной контроль;

разметить трубу в соответствии с проектом или по месту с учетом припуска на последующую обработку при максимальном использовании материала труб. Разметка труб может быть осуществлена стандартными мерительными инструментами: измерительной линейкой, складным метром, рулеткой, а также специально изготовленным шаблоном и разметочным приспособлением. Риски для отрезки на трубе наносятся карандашом или маркером.

Недопустимо нанесение царапин или надрезов на поверхности трубы.

5.16 Разрезку труб следует производить согласно разметке ножницами, под углом 90° к оси трубы, не допуская смятия трубы и образования заусенцев. Отклонение плоскости реза не должно превышать 5°.

Для устранения погрешностей торцов труб необходимо осуществлять калибровку концов труб с помощью развертки. Овальность торцов труб должна быть не более 1 %.

СОЕДИНЕНИЕ ТРУБ И ПРИСОЕДИНЕНИЕ К АРМАТУРЕ

5.17 Вариант соединения с обжимной гайкой состоит из следующих операций:

- для изгиба трубы с r < 5 d _н (наружный диаметр) необходимо применять пружину;

- используя пружину, выпрямить лишние искривления трубы (приблизительно 150— 160 мм);

- специальными ножницами обрезать трубу под углом 90° к оси трубы;

- обработать поверхность трубы калиброванной разверткой (сначала стороной 1 на глубину риски на наружной поверхности развертки, затем стороной 2 снять внутреннюю фаску);

- надеть на трубу латунную обжимную гайку;

- вручную запрессовать соединительный элемент до упора на глубину для труб наружным диаметром, мм: 16 — 8 мм; 20 — 10 мм, 25 — 12 мм.

Соединение трубы с фасонными деталями, имеющими наружную резьбу, осуществляется по сопрягаемым поверхностям деталей без уплотнения резьбовой гайки.

Для присоединения труб к деталям, имеющим внутреннюю резьбу, необходимо использовать ниппель с уплотнением резьбовой части.

5.18 Для присоединения к приборам, имеющим внутреннюю резьбу, можно применять соединение с обжимной гайкой и обжимным кольцом с уплотнением резьбовой части (рисунок 16).

5.19 Уплотнение резьбовых соединений со стальными трубопроводами и арматурой может быть осуществлено льняной прядью, лентой ФУМ или любым другим уплотнительным материалом.

5.20 Установка соединительной детали с обжимной втулкой (приложение Г) выполняется следующим образом:

- снять фаску под углом 45° по внутренней поверхности торца трубы;

- надеть на трубу обжимную втулку;

- надеть на штуцер соединительной детали накидную гайку и уплотнительное кольцо;

- установить штуцер в трубу с помощью приспособления;

- натянуть на трубу со штуцером втулку;

- вынуть трубу из приспособления;

- обжать втулку на трубе с помощью приспособления для обкатки, вынуть трубу из приспособления.

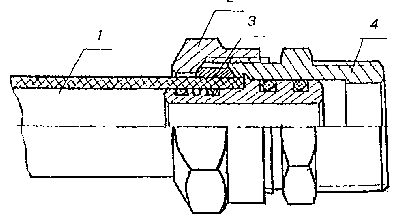

1 — металлополимерная труба; 2 — обжимная гайка: 3 — разрезное обжимное упругое кольцо; 4 — соединительная вставка с наружной резьбой

Рисунок 16  — Соединение с обжимной гайкой и обжимным кольцом

КРЕПЛЕНИЕ ТРУБОПРОВОДОВ

5.21 Расстановка креплений металлополимерных трубопроводов осуществляется таким образом, чтобы исключить предельно допустимые напряжения в материале трубы от линейных температурных удлинений трубопровода.

5.22 Расстояние между креплениями следует принимать согласно таблице 6.

Таблица 6 В миллиметрах

Наружный диаметр	Расстояние между скользящими креплениями
трубы	при горизонтальной прокладке		при вертикальной прокладке
До 16 20	500 500	1000* 1000*	1000 1000	2000* 2000*
25	750	1000*	1200	2000*
32		1000*		2400*
40		1000*		2400*
50		1000*		3000
* Для труб “МЕТАПОЛ”

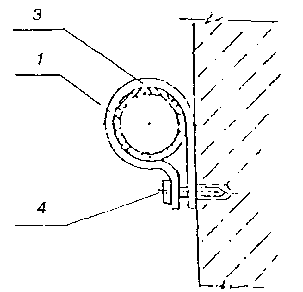

1 — труба; 2 — фиксатор; 3 — хомут; 4 — шуруп (дюбель)

Рисунок 17— Крепление труб к стенам и перегородкам

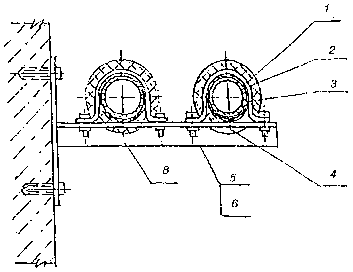

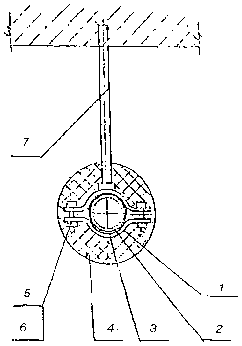

1 — хомут; 2 — труба; 3 — мягкая прокладка; 4 — теплоизоляция;

5 — болт; б  — гайка; 7 — подвеска; 8 — кронштейн

Рисунок 18  — Крепление трубопроводов

Необходимо предусматривать крепление на поворотах и ответвлениях трубопроводов.

5.23 Распределительные коллекторы и запорно-регулирующую арматуру следует закреплять с помощью самостоятельных неподвижных креплений для устранения передачи усилий на трубопровод в процессе эксплуатации.

5.24 Для закрепления труб рекомендуется применять изделия согласно каталогам фирм — изготовителей труб или иные опоры, применяемые для пластмассовых труб. Возможные способы крепления представлены на рисунках 17, 18.

ИСПЫТАНИЕ СИСТЕМЫ ОТОПЛЕНИЯ

5.25 После выполнения монтажных работ следует провести испытание системы на герметичность при давлении, превышающем рабочее в 1,5 раза, но не менее 0,6 МПа, при постоянной температуре воды.

5.26 При подготовительных работах перед гидравлическим испытанием системы необходимо:

- отключить (временно снять) предохранительные клапаны, регулировочные клапаны, датчики и др., если допустимое давление указанной арматуры меньше величины пробного давления по 5.25;

- отключенные элементы заменить заглушками или запорными клапанами, допустимое давление для которых больше величины пробного давления;

- подключить к системе манометр с точностью измерения 0,01 МПа.

5.27 Систему следует заполнить водой медленно при открытых воздухоспускных устройствах во избежание образования воздушных пробок.

5.28 Гидравлические испытания необходимо проводить при постоянной температуре в два этапа:

1 -й этап  — в течение 30 мин дважды поднимать давление до расчетной величины через каждые 10 мин. В последующие 30 мин падение давления в системе не должно превышать 0,06 МПа;

2-й этап  — в последующие 2 ч падение давления (от давления, достигнутого на 1-м этапе) не должно быть больше, чем на 0,02 МПа.

5.29 Гидравлическое испытание системы напольного отопления необходимо проводить до заливки трубопроводов бетоном (раствором).

5.30 Тепловое испытание напольных систем отопления из металлополимерных труб следует осуществлять после того, как бетон окончательно затвердеет, т.е. через 20—28 дн. Испытания следует начинать с температуры теплоносителя 25 °С с ежедневным увеличением температуры на 5 °С до тех пор, пока она не будет соответствовать проектной величине.

РЕМОНТНЫЕ РАБОТЫ

5.31 Слесари-сантехники, производящие ремонт, должны быть ознакомлены со свойствами металлополимерных труб и технологией их обработки.

5.32 При замене труб во время ремонта не допускается ставить трубы меньшего диаметра, чем заменяемые трубы.

5.33 В случае повреждения участка трубопровода целесообразно вырезать поврежденный участок. Замена производится с помощью отрезка трубы нужной длины, соединяемого с трубопроводом специальными соединительными деталями. Поврежденный участок трубы монтируется при помощи 2 соединений с накидной гайкой через ниппель с уплотнением резьбовой части или двухсторонних соединений с обжимной гайкой и обжимным кольцом без уплотнения резьбовой части.

5.34 При проведении сварочных или иных огневых работ в местах возможного термического или механического повреждения труб необходимо ставить ограждения.

5.35 Для очистки наружной поверхности труб следует применять материал, исключающий механические повреждения.

5.36 При замерзании системы наличие пробок в трубе можно определить по местному увеличению диаметра (расширению) трубы или по слою инея и льда на поверхности. Прогревать трубу следует теплым воздухом или горячей водой температурой до 90 °С. Категорически запрещается использовать открытое пламя и обстукивать трубы молотком. При первой возможности следует заменить поврежденный отрезок трубы.

5.37 При ослаблении заделки между трубой и гильзой, проходящей через строительные конструкции, необходимо ее уплотнить герметиком из негорючих материалов.

6 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

6.1 При монтаже систем отопления из металлополимерных труб следует соблюдать требования техники безопасности в строительстве по действующей нормативной документации.

6.2 При заготовительном производстве и монтаже запрещается производить электросварочные работы на расстоянии от металлополимерных труб менее 2 м.

Металлополимерные трубы относятся к категории горючих, трудновоспламеняемых материалов. Средства пожаротушения  — распыленная вода, пена, песок, кошма.

6.3 Металлополимерные трубы в процессе монтажа и эксплуатации не выделяют в окружающую среду токсичных веществ и не оказывают вредного влияния на организм человека при непосредственном контакте.

6.4 Монтаж металлополимерных труб должны проводить слесари-сантехники, прошедшие специальное обучение и ознакомленные со спецификой обработки таких труб.

Работы по монтажу внутренних систем отопления из этих труб разрешается производить только исправным инструментом, при соблюдении условий его эксплуатации.

6.5 Гидравлическое испытание систем следует производить в присутствии мастера или производителя работ. Слесари, проводящие испытания, должны находиться в безопасных местах на случай выбивания заглушек.

ПРИЛОЖЕНИЕ А

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МЕТАЛЛОПОЛИМЕРНЫХ ТРУБ

Таблица А.1— Сортамент и масса металлополимерных труб

В миллиметрах

№ п.п.	Изготовитель, нормативнотехническая документация, поставщик	Номинальный диаметр		Толщина стенки с допуском	Толщина алюминиевой фольги с допуском	Теоретическая масса 1 м длины, кг
		внутренний с допуском	наружный с допуском
1	НИКИМТ (Россия), ТУ 2248-004-07629379-97		16+0,3			0,095
			25+0,3		0,2±0,01	0,2
2	АО “Каучук-пласт” (Россия),	10-0,2	14+0,15		0,2±0,02	0,092
	ТУ 2248-001-29325094—97,	12-0,2	16+0,15		0,2±0,02	0,105
	ЗАО “Гента” (Россия)	14-0,2	18+0,15		0,2±0,02	0,128
			20+0,15		0,24±0,02	0,150
			25+0,20		0,24±0,02	0,204
3	ТОО НПП “ВладВЭД (Рос	12	16,0±0,3	2,25±0,2	0,5±0,04	0,125
	сия)  — поставщик	15	20,0±0,3	2,50±0,2	0,5±0,04	0,185
		20	26, 0 ± 0,3	3,00±0,2	0,7±0,04	0,300
		26	32,3±0,3	3,20±0,2	0,7±0,04	0,390
		32	40,3±0,3	3,90±0,2	0,7±0,04	0,550
		40	48,0±0,3	4,00±0,3	0,8±0,04	0,755
		50	60,0±0,3	4,80±0,3	0,8±0,04	0,985
		60	76,0±0,3	5,20±0,3	1,0±0,04	1,480

Таблица А. 2— Основные физико-механические показатели металлополимерных труб

№ п.п.	Показатели	Единица измерения	Значение
1	Коэффициент теплопроводности	Вт/м · К	0,45
2	Коэффициент линейного расширения	1/°С	2,5 · 10 -5
3	Коэффициент эквивалентной равномерно-зернистой шеро	мм	0,01
	ховатости
4	Прочность кольцевых образцов при разрыве в поперечном
	направлении, не менее для труб размерами, мм:	Н
	10—14		2100
	12—16		2400
	14— 18		2400
	16—20		2400
	20—25		2400
5	Изменение длины после прогрева при температуре	% не более	1
	(120— 3) °С в течение (60+ 1) мин
6	Стойкость при постоянном внутреннем давлении
	(без разрушений) при температуре, °С:	МПа
	20 — в течение 1 ч		4,5
	95 ” ” 1ч		1,8
	95 ” ” 100 ч		1,6
	95 ” ” 1000 ч		1,4

ПРИЛОЖЕНИЕ Б

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ МЕТАЛЛОПОЛИМЕРНЫХ ТРУБ

Таблица Б.1  — Гидравлические характеристики металлополимерных труб при коэффициенте шероховатости 0,01 мм. Температура теплоносителя 80 °С

Потери		Диаметр трубопровода d в /d н , мм
давления		10/14			12/16		14/18		16/20			20/25
на трение R, Па/м		Скорость движения теплоносителя V, м/с	Расход теплоносителя G, л/ч		Скорость движения теплоносителя V, м/с	Расход теплоносителя G, л/ч	Скорость движения теплоносителя V, м/с	Расход теплоносителя G, л/ч	Скорость движения теплоносителя V, м/с		Расход теплоносителя G, л/ч	Скорость движения теплоносителя V, м/с	Расход теплоносителя G, л/ч
0,49							0,01	5,40	0,010		6,64	0,010	11,25
0,98		0,010	2,65		0,010	3,95	0,01	5,40	0,020		13,27	0,020	22,50
1,96		0,020	5,29		0,020	7,90	0,02	10,79	0,030		19,91	0,030	33,74
3,92		0,030	7,94		0,030	11,84	0,04	21,59	0,040		26,55	0,050	56,24
5,88		0,040	10,58		0,040	15,79	0,05	26,99	0,060		39,82	0,070	78,73
7,84		0,040	10,58		0,050	19,74	0,06	32,38	0,070		46,46	0,080	89,98
9,81		0,050	13,23		0,060	23,69	0,07	37,78	0,080		53,10	0,100	112,48
19,62		0,080	21,16		0,100	39,48	0,11	59,37	0,120		79,64	0,150	168,71
39,23		0,130	34,39		0,150	59,22	0,17	91,76	0,180		119,47	0,220	247,45
58,84		0,160	42,32		0,190	75,02	0,21	113,35	0,230		152,65	0,280	314,93
78,45		0,190	50,26		0,220	86,86	0,25	134,94	0,270		179,20	0,330	371,17
98,06		0,220	58,20		0,250	98,71	0,28	151,13	0,310		205,75	0,370	416,16
117,68		0,240	63,49		0,280	110,55	0,31	167,32	0,340		225,66	0,410	461,15
137,29		0,260	68,78		0,310	122,40	0,34	183,51	0,370		245,57	0,450	506,14
156,90		0,280	74,07		0,330	130,29	0,37	199,71	0,400		265,48	0,480	539,88
176,52		0,300	79,36		0,350	138,19	0,40	215,90	0,430		285,39	0,520	584,87
196,13		0,320	84,65		0,380	150,03	0,42	226,69	0,450		298,67	0,550	618,62
215,74		0,340	89,94		0,400	157,93	0,44	237,49	0,480		318,58	0,580	652,36
235,36		0,360	95,23		0,420	165,83	0,47	253,68	0,500		331,85	0,600	674,85
254,97		0,380	100,52		0,440	173,72	0,49	264,47	0,520		345,13	0,630	708,60
274,58		0,390	103,17		0,450	177,67	0,51	275,27	0,550		365,04	0,660	742,34
294,20		0,410	108,46		0,470	185,57	0,53	286,06	0,570		378,31	0,680	764,83
313,81		0,420	111,10		0,490	193,47	0,55	296,86	0,590		391,58	0,710	798,58
333,42		0,440	116,39		0,510	201,36	0,57	307,65	0,610		404,86	0,730	821,07
353,04		0,450	119,04		0,520	205,31	0,58	313,05	0,630		418,13	0,760	854,81
372,65		0,470	124,33		0,540	213,21	0,60	323,85	0,650		431,41	0,780	877,31
392,26		0,480	126,97		0,560	221,10	0,62	334,64	0,670		444,68	0,800	899,80
411,88		0,490	129,62		0,570	225,05	0,64	345,44	0,690		457,95	0,820	922,30
431,49		0,510	134,91		0,590	232,95	0,65	350,83	0,700		464,59	0,840	944,79
451,10		0,520	137,56		0,600	236,90	0,67	361,63	0,720		477,87	0,870	978,54
470,72		0,530	140,20		0,610	240,84	0,69	372,42	0,740		491,14	0,890	1001,03
490,33		0,540	142,85		0,630	248,74	0,70	377,82	0,750		497,78	0,910	1023,53
509,94		0,560	148,14		0,640	252,69	0,72	388,62	0,770		511,05	0,930	1046,02
529,56		0,570	150,78		0,660	260,59	0,73	394,01	0,790		524,32	0,940	1057,27
549,17		0,580	153,43		0,670	264,53	0,75	404,81	0,800		530,96	0,960	1079,76
568,78		0,590	156,07		0,680	268,48	0,76	410,21	0,820		544,24	0,980	1102,26
588,40		0,600	158,72		0,700	276,38	0,78	421,00	0,830		550,87	1,000	1124,76
608,01		0,610	161,36		0,710	280,33	0,79	426,40	0,850		564,15	1,020	1147,25
627,62	0,630		166,65	0,720		284,28	0,80	431,80		0,860	570,78	1,040	1169,75
647,24	0,640		169,30	0,730		288,22	0,82	442,59		0,880	584,06	1,050	1180,99
666,85	0,650		171,94	0,750		296,12	0,83	447,99		0,890	590,69	1,070	1203,49
686,47	0,660		174,59	0,760		300,07	0,85	458,78		0,910	603,97	1,090	1225,98
706,08	0,670		177,23	0,770		304,02	0,86	464,18		0,920	610,61	1,110	1248,48
725,69	0,680		179,88	0,780		307,97	0,87	469,58		0,940	623,88	1,120	1259,73
745,31	0,690		182,53	0,790		311,91	0,88	474,98		0,950	630,52	1,140	1282,22
764,92	0,700		185,17	0,800		315,86	0,90	485,77		0,960	637,15	1,150	1293,47
784,54	0,710		187,82	0,820		323,76	0,91	491,17		0,980	650,43	1,170	1315,96
804,15	0,720		190,46	0,830		327,71	0,92	496,56		0,990	657,06	1,190	1338,46
829,76	0,730		193,11	0,840		331,65	0,93	501,96		1,000	663,70	1,200	1349,71
843,38	0,740		195,75	0,850		335,60	0,95	512,76		1,020	676,98	1,220	1372,20
862,99	0,750		198,40	0,860		339,55	0,96	518,15		1,030	683,61	1,230	1383,45
882,60	0,760		201,04	0,870		343,50	0,97	523,55		1,040	690,25	1,250	1405,94
902,22	0,770		203,69	0,880		347,45	0,98	528,95		1,060	703,52	1,260	1417,19
921,83	0,770		203,69	0,890		351,40	0,99	534,35		1,070	710,16	1,280	1439,69
941,44	0,780		206,33	0,900		355,34	1,01	545,14		1,080	716,80	1,290	1450,93
961,06	0,790		208,98	0,910		359,29	1,02	550,54		1,090	723,44	1,310	1473,43
980,67	0,800		211,62	0,920		363,24	1,03	555,94		1,100	730,07	1,320	1484,68
1019,90	0,820		216,91	0,940		371,14	1,05	566,73		1,130	749,98	1,350	1518,42
1059,12	0,840		222,20	0,960		379,03	1,07	577,53		1,150	763,26	1,380	1552,16
1098,35	0,850		224,85	0,980		386,93	1,09	588,32		1,170	776,53	1,410	1585,90
1137,58	0,870		230,14	1,000		394,83	1,12	604,51		1,200	796,44	1,430	1608,40
1176,80	0,890		235,43	1,020		402,72	1,14	615,31		1,220	809,72	1,460	1642,14
1216,03	0,900		238,08	1,040		410,62	1,16	626,10		1,240	822,99	1,480	1664,64
1255,26	0,920		243,37	1,060		418,52	1,18	636,90		1,260	836,26	1,510	1698,38
1294,48	0,930		246,01	1,080		426,41	1,20	647,65		1,280	849,54	1,540	1732,12
1333,71	0,950		251,30	1,090		430,36	1,22	658,49		1,310	869,45	1,560	1754,62
1372,94	0,970		256,59	1,110		438,26	1,24	669,28		1,330	882,72	1,590	1788,36
1412,16	0,980		259,24	1,130		446,15	1,26	680,08		1,350	896,00	1,610	1810,86
1451,39	1,000		264,53	1,140		450,10	1,27	685,48		1,370	909,27	1,630	1833,35
1490,62	1,010		267,17	1,160		458,00	1,29	696,27		1,390	922,55	1,660	1867,09
1529,84	1,030		272,47	1,180		465,90	1,31	707,07		1,410	935,82	1,680	1889,59
1569,07	1,040		275,11	1,190		469,84	1,33	717,86		1,430	949,09	1,700	1912,08
1600,30	1,050		277,76	1,210		477,74	1,35	728,66		1,450	962,37	1,730	1945,83
1647,52	1,070		283,05	1,230		485,64	1,37	739,45		1,460	969,00	1,750	1968,32
1686,75	1,080		285,69	1,240		489,59	1,38	744,85		1,480	982,28	1,770	1990,82
1725,98	1,100		290,98	1,260		497,48	1,40	755,64		1,500	995,55	1,790	2013,31
1765,21	1,110		293,63	1,270		501,43	1,42	766,44		1,520	1008,83	1,820	2047,05
1804,43	1,120		296,27	1,290		509,33	1,43	771,83		1,540	1022,10	1,840	2069,55
1843,66	1,140		301,56	1,300		513,28	1,45	782,63		1,560	1035,38	1,860	2092,04
1882,89	1,150		304,21	1,320		521,17	1,47	793,42		1,570	1042,01	1,880	2114,54
1922,11		1,160	306,85	1,330		525,12	1,48	798,82		1,590	1055,29	1,900	2137,03
1961,34		1,170	309,50	1,350		533,02	1,50	809,62		1,610	1068,56	1,920	2159,53
2010,37		1,190	314,79	1,370		540,91	1,52	820,41		1,630	1081,83	1,950	2193,27
2059,41		1,210	320,08	1,390		548,81	1,54	831,21		1,650	1095,11	1,970	2215,77
2108,44		1,220	322,73	1,400		552,76	1,56	842,00		1,670	1108,38	2,000	2249,51
2157,47		1,240	328,02	1,420		560,65	1,58	852,80		1,700	1128,29	2,020	2272,01
2206,51		1,250	330,66	1,440		568,55	1,60	863,59		1,720	1141,57	2,050	2305,75
2255,54		1,270	335,95	1,460		576,45	1,62	874,39		1,740	1154,84	2,070	2328,24
2304,57		1,280	338,60	1,470		580,40	1,64	885,18		1,760	1168,12	2,100	2361,99
2353,61		1,300	343,89	1,490		588,29	1,66	895,98		1,780	1181,39	2,120	2384,48
2402,64		1,310	346,53	1,510		596,19	1,68	906,77		1,800	1194,66	2,140	2406,98
2451,67		1,330	351,82	1,520		600,14	1,69	912,17		1,820	1207,94	2,170	2440,72
2500,71		1,340	354,47	1,540		608,09	1,71	922,96		1,840	1221,21	2,190	2463,21
2549,74		1,360	359,76	1,560		615,93	1,73	933,76		1,860	1234,49	2,210	2485,71
2598,77		1,370	362,41	1,570		619,88	1,75	944,55		1,870	1241,12	2,240	2519,45
2647,81		1,380	365,05	1,590		627,78	1,77	955,35		1,890	1254,40	2,260	2541,95
2696,84		1,400	370,34	1,600		631,72	1,78	960,75		1,910	1267,67	2,280	2564,44
2745,88		1,410	372,99	1,620		639,62	1,80	971,54		1,930	1280,94	2,300	2586,94
2794,91		1,430	378,28	1,640		647,52	1,82	982,34		1,950	1294,22	2,320	2609,43
2843,94		1,440	380,92	1,650		651,46	1,84	993,13		1,970	1307,49	2,350	2643,17
2892,98		1,450	383,57	1,670		659,36	1,85	998,53		1,990	1320,77	2,370	2665,67
2942,01		1,470	388,86	1,680		663,31	1,87	1009,32		2,000	1327,40	2,390	2688,16
2991,04		1,480	391,50	1,700		671,21	1,89	1020,12		2,020	1340,68	2,410	2710,66
3040,08		1,490	394,15	1,710		675,15	1,90	1025,51		2,040	1353,95	2,430	2733,15
3089,11		1,510	399,44	1,730		683,05	1,92	1036,31		2,060	1367,23	2,450	2755,65
3138,14		1,520	402,08	1,740		687,00	1,94	1047,10		2,070	1373,86	2,470	2778,15
3187,18		1,530	404,73	1,760		694,90	1,95	1052,50		2,090	1387,14	2,490	2800,64
3236,21		1,540	407,38	1,770		698,84	1,97	1063,30		2,110	1400,41	2,510	2823,14
3285,24		1,560	412,67	1,790		706,74	1,98	1068,69		2,130	1413,69	2,530	2845,63
3334,28		1,570	415,31	1,800		710,69	2,00	1079,49		2,140	1420,32	2,550	2868,13
3383,31		1,580	417,96	1,810		714,64	2,02	1090,28		2,160	1433,60	2,570	2890,62
3432,34		1,590	420,60	1,830		722,53	2,03	1095,68		2,180	1446,87	2,590	2913,12
3481,38		1,610	425,89	1,840		726,48	2,05	1106,48		2,190	1453,51	2,610	2935,61
3530,41		1,620	428,54	1,860		734,38	32,06	1111,87		2,210	1466,78	2,630	2958,11
3579,44		1,630	431,18	1,870		738,33	2,08	1122,67		2,230	1480,06	2,650	2980,60
3628,48		1,640	433,83	1,880		742,28	2,09	1128,07		2,240	1486,69	2,670	3003,10
3677,51		1,660	439,12	1,900		750,17	2,11	1138,86		2,260	1499,97	2,690	3025,59
3726,55		1,670	441,76	1,910		754,12	2,12	1144,26		2,280	1513,24	2,710	3048,09
3775,58		1,680	444,41	1,920		758,07	2,14	1155,05		2,290	1519,88	2,730	3070,58
3824,61		1,690	447,05	1,940		765,96	2,15	1160,45		2,310	1533,15	2,750	3093,08
3873,65		1,700	449,70	1,950		769,91	2,17	1171,25		2,320	1539,79	2,770	3115,57
3922,68		1,710	452,35	1,960		773,86	2,18	1176,64		2,340	1553,06	2,790	3138,07
4020,75		1,740	460,28	1,990		785,71	2,22	1192,84		2,370	1572,97	2,820	3171,81
4118,81		1,760	465,57	2,020		795,55	2,24	1209,03		2,400	1592,88	2,860	3216,80
4216,88		1,780	470,86	2,040		805,45	2,27	1225,22		2,430	1612,80	2,900	3261,79
4314,95		1,810	478,80	2,070		817,29	2,30	1241,41		2,460	1632,71	2,930	3295,53
4413,01		1,830	484,09	2,090		825,19	2,33	1257,60		2,490	1652,62	2,970	3340,52
4511,08		1,850	489,38	2,120		837,03	2,35	1268,40		2,520	1672,53	3,000	3374,27
4609,15		1,870	494,67	2,140		844,93	2,38	1284,59		2,550	1692,44
4707,22		1,890	499,96	2,170		856,78	2,41	1300,78		2,580	1712,35
4805,28		1,910	505,25	2,190		864,67	2,43	1311,58		2,610	1732,26
4903,35		1,930	510,54	2,220		876,52	2,46	1327,77		2,640	1752,17
5001,42		1,960	518,48	2,240		884,41	2,49	1343,96		2,660	1765,45
5099,48		1,980	523,77	2,260		892,31	2,51	1354,76		2,690	1785,36
5197,55		2,000	529,06	2,290		904,15	2,54	1370,95		2,720	1805,27
5295,62		2,020	534,35	2,310		912,05	2,56	1381,75		2,750	1825,18
5393,68		2,040	539,64	2,330		919,95	2,59	1397,94		2,770	1838,45
5491,75		2,060	544,93	2,360		931,79	2,62	1414,13		2,800	1858,37
5589,82		2,080	550,22	2,380		939,69	2,64	1424,93		2,830	1878,28
5687,89		2,100	555,51	2,400		947,59	2,66	1435,72		2,850	1891,55
5785,95		2,120	560,80	2,420		955,48	2,69	1451,91		2,880	1911,46
5884,02		2,130	563,45	2,440		963,38	2,71	1462,71		2,910	1931,37
5982,09		2,150	568,74	2,470		975,22	2,74	1478,90		2,930	1944,65
6080,15		2,170	574,03	2,490		983,12	2,76	1489,69		2,960	1964,56
6178,22		2,190	579,32	2,510		991,02	2,79	1505,89		2,980	1977,83
6276,29		2,210	584,61	2,530		998,91	2,81	1516,68		3,000	1991,11
6374,35		2,230	589,90	2,550		1006,81	2,83	1527,48
6472,42		2,250	595,19	2,570		1014,71	2,86	1543,67
6570,49		2,270	600,48	2,590		1022,60	2,88	1554,46
6668,56		2,280	603,13	2,610		1030,50	2,90	1565,26
6766,62		2,300	608,42	2,630		1038,40	2,92	1576,05
6864,69		2,320	613,71	2,650		1046,29	2,95	1592,25
6962,76		2,340	619,00	2,680		1058,14	2,97	1603,04
7060,82		2,360	624,29	2,700		1066,03	2,99	1613,84
7158,90		2,370	626,93	2,720		1073,93	3,00	1619,23
7256,96		2,390	632,23	2,740		1081,83
7355,02		2,410	637,52	2,750		1085,77
7453,09		2,420	640,16	2,770		1093,67
7551,16		2,440	645,45	2,790		1101,57
7649,23		2,460	650,74	2,810		1109,46
7747,29		2,480	656,03	2,830		1117,36
7845,36		2,490	658,68	2,850		1125,26

• часть 1
• часть 2
• часть 3
