К ₂ – коэффициент, учитывающий изменение удельного расхода в зависимости от среднего уклона коллектора (или поверхности по трассе) и принимаемый по табл. 8.

Таблица 7

Примечания: 1. Значения q _уд даны для районов с q ₂₀ = 80 л/с.

2. Для остальных районов величины q _уд подсчитаны для соответствующих значений q ₂₀ и приведены в прил. 2.

Таблица 8

4.9. Расходы условно-очистных вод, протекающих по коллекторам дождевой канализации, следует определять по фактическим измерениям, которые необходимо производить в сухое время, исключая утреннее время, в которое осуществляется массовый полив улиц и территорий кварталов населенных пунктов.

При отсутствии данных о фактическом расходе следует учитывать возможный расход в размере 0,1 л/с с 1 га площади водосбора.

4.10. Среднегодовые объемы дождевых вод, поступающих на очистные сооружения W _д , м³ с 1 га, следует определять по формуле

W _д = 2,5 Н _ж К ₃ , (6)

где Н _ж – среднегодовое количество дождевых осадков, мм, определяемое по данным ближайшей метеостанции;

К ₃ – коэффициент, учитывающий объем дождевых вод, направляемых на очистные сооружения, и принимаемый по табл. 9.

Таблица 9

4.11. Среднегодовое количество талых вод, поступающих на очистное сооружение, W _т , м³ с 1 га, следует определять по формуле

W _т = 8Н _в.с К ₄ , (7)

где Н _в.с – средний слой весеннего стока, мм, определяемый по данным ближайшей метеостанции или прил. 3 к СН 435-72;

К ₄ – коэффициент, учитывающий объем талых вод, направляемых на очистное сооружение и принимаемый по табл. 10.

Примечание. Формулой учитывается, что 20% объема воды от таяния снега на очистные сооружения не поступают, так как часть снега вывозится с городских территорий.

Таблица 10

4.12. Среднегодовое количество моечных вод, м³ , с 1 га следует определять по формуле

W _м = 1,2W _м ^’ , (8)

где W` _м – количество воды, л, затрачиваемой в год на поливку и мойку 1 м² дорог и тротуаров, определяется по данным управлений городского хозяйства.

Для приближенных расчетов объем моечных вод допускается принимать равным 150– 200 м³ с 1 га в год.

4.13. Расходы дождевых вод, определяемые по пп. 4.6, 4.8 и 4.10, действительны для водосборных бассейнов со средними условиями застройки, в которых площадь водонепроницаемых поверхностей (кровли зданий, дороги, тротуары и другие площади с водонепроницаемыми покрытиями) занимает от 35 до 45 % всей площади водосборного бассейна.

Для водосборных бассейнов с условиями застройки, отличающимися от средних, к указанным значениям величин следует вводить поправку, которая учитывается коэффициентом К ₅ , принимаемым по табл. 11, в зависимости от процентного отношения площади водонепроницаемых поверхностей к общей площади водосборного бассейна.

Таблица 11

4.14. Количество моечных вод, определенное по п. 4.12, действительно для водосборов со средними условиями планировки, при которых суммарная площадь дорог, тротуаров и других водонепроницаемых покрытий (кровли зданий не учитываются) занимает 20– 30 % всей площади водосбора.

Для водосборов, отличающихся от средних по условиям планировки, количество моечных вод следует определять по фактическим затратам воды, принимая средний коэффициент стока 0,5.

Определение размеров очистных сооружений

4.15. Размеры проточной части прудов-отстойников и очистных сооружений закрытого типа следует определять по формулам:

; (9)

w = Bh _пр ; (10)

l = vT _отст  × 3600; (11)

L = lК ₆ , (12)

где Q _p – расчетный расход воды, м³ /с;

v – скорость протекания воды в проточной части, м/с;

Т _отст – время отстоя воды, ч, принимаемое в соответствии с п. 3.5;

w – живое сечение проточной части, м² ;

В – ширина проточной части, м;

h _пр – глубина проточной части, м;

l – длина проточной части, м;

К ₆ – коэффициент, учитывающий удлинение сооружения за счет успокоительной части, принимаемый равным 1,1– 1,2;

L – общая длина проточной и успокоительной части, м.

4.16. Скорость протекания воды должна быть не более 0,01 м/с.

4.17. Ширину проточной части или отдельных секций следует принимать:

для прудов-отстойников не более 40 м,

для сооружений закрытого типа не более 4 м.

4.18. Принятые размеры проточной части должны быть проверены расчетом на осаждение твердых взвешенных частиц по формулам:

; (13)

r _o = 0,05v ; (14)

, (15)

где u _ср – средняя скорость осаждения частиц, мм/с;

r _o – вертикальная составляющая скорости осаждения, мм/с;

u _o – гидравлическая крупность осаждаемых частиц, мм/с.

4.19. Размеры очистного сооружения должны обеспечивать выпадение минеральных частиц диаметром 0,05 мм с гидравлической крупностью u _o = 1,73 мм/с.

4.20. Общая длина проточной и успокоительной части или длина отсека для задержания нефтепродуктов должна быть проверена расчетом на всплытие нефтяных частиц по формуле

, (16)

где u _min – скорость всплытия частиц нефтепродуктов, см/с;

a – коэффициент, определяемый по п. 4.22.

4.21. Длина сооружения (или отсека) должна обеспечивать всплытие нефтепродуктов с крупностью частиц:

для прудов-отстойников – 80– 100 мкм,

для сооружений закрытого типа – 100– 120 мкм.

Скорость всплытия частиц нефтепродуктов, мкм, следует принимать:

при крупности 120 u _min = 0,102 см/с;

при крупности 100 u _min = 0,071 см/с;

при крупности 80 u _min = 0,0465 см/с.

4.22. Коэффициент a , учитывающий турбулентность и струйность потока, в расчетах для прудов-отстойников следует принимать в зависимости от отношения :

при = 20 a = 1,75

при = 15 a = 1,65.

В расчетах для сооружений закрытого типа с фильтрами доочистки следует принимать коэффициент a равным 1,2.

4.23. Ширину отсека в прудах-отстойниках для задержания нефтепродуктов рекомендуется принимать не менее 6 м.

4.24. Количество загрязнений, задержанных в очистном сооружении за год, следует определять исходя из начального содержания загрязнений, принятой степени очистки и объема поступающей воды.

Количество задержанных загрязнений следует определять отдельно для дождевых, талых и моечных вод, а также для других вод, поступающий на очистное сооружение.

4.25. Объем твердого осадка за год W _o , м³ с 1 га следует определять по формуле

, (17)

где С – начальное содержание твердых взвешенных частиц, т на 1000 м³ воды;

Э – степень очистки, % начального содержания;

W _o – объем воды, поступающей на очистное сооружение за год, тыс. м³ ;

g – объемный вес осадка, т/м³ ;

F – площадь водосбора, га.

4.26. Объем и глубину осадочной части h _ос сооружения следует определять по суммарному объему твердого осадка от всех видов вод и частоты очистки.

Расчет следует производить отдельно для периода весеннего снеготаяния (талые воды) и для теплого периода (дождевые и моечные воды).

В случае работы очистного сооружения в зимний период следует учитывать также объем твердого осадка, задержанного за это время.

4.27. При определении объема и глубины осадочной части следует учитывать возможную неравномерность слоя осадка по площади.

Полученную расчетом глубину осадочной части рекомендуется увеличивать до 30 %.

4.28. Полную глубину сооружения следует определять как сумму глубин осадочной и проточной части и превышения строительной высоты сооружения.

4.29. Превышение строительной высоты сооружения над расчетным уровнем воды рекомендуется принимать:

для прудов-отстойников – 0,5 м;

для сооружений закрытого типа – 1 м.

4.30. Сумма всех потерь напора при прохождении расчетного расхода воды от распределительной камеры на коллекторе до выпуска в низовой участок коллектора или водоем не должна превышать разности горизонтов воды в этих местах.

Потери напора следует определять в зависимости от характера местных сопротивлений расхода и скорости течения воды.

Потери напора в мусоро- и нефтеуловителях при скорости течения воды 0,01 м/с и меньше допускается не учитывать.

Потери напора в фильтрах сооружений закрытого типа следует принимать в пределах 0,25– 0,5 м.

Приложение 1

Схемы очистных сооружений

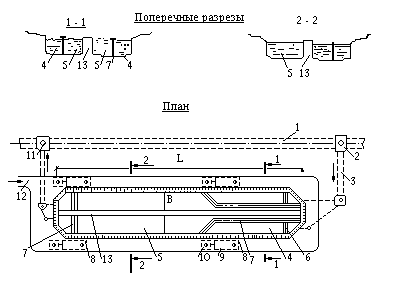

Рис. 1. Схема двухсекционного пруда-отстойника

1 – коллектор дождевой канализации; 2 – распределительная камера; 3 – подводящий трубопровод; 4 – отсек для задержания маслонефтепродуктов; 5 – секция отстойника; 6 – мусороулавливающая решетка; 7 – полупогружные щиты; 8 – приемник маслонефтепродуктов; 9 – емкость для отстаивания маслонефтепродуктов; 10 – водозаборный колодец; 11 – камера сброса очищенной воды; 12 – подъездная дорога; 13 – разделительная дамба

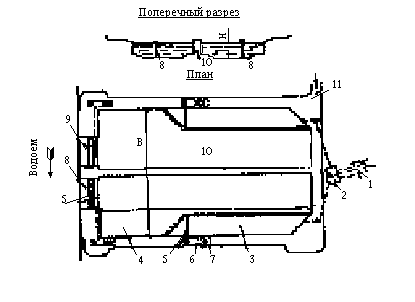

Рис. 2. Схема четырехсекционного пруда-отстойника

1 – коллектор дождевой канализации; 2 – распределительная камера; 3 – подводящий трубопровод; 4 – камера переключения; 5 – рассеивающий выпуск; 6 – мусороулавливающая решетка; 7 – полупогружные щиты; 8 – емкость для отстаивания маслонефтепродуктов; 9 – водосброс; 10 – приемник маслонефтепродуктов; 11 – отсек для задержания маслонефтепродуктов; 12 – секция отстойника; 13 – разделительная дамба; 14 – камера сброса очищенной воды; 15 – подъездная дорога; 16 – водозаборные колодцы

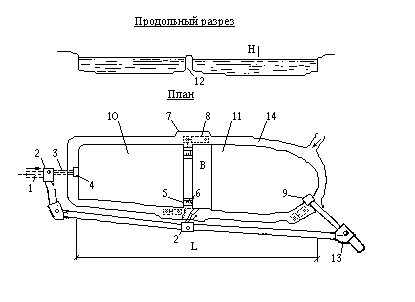

Рис. 3. Схема пруда-отстойника с секцией дополнительного

отстаивания

1 – коллектор дождевой канализации; 2 – распределительная камера; 3 – подводящий трубопровод; 4 – выпуск; 5 – поворотная щелевая труба; 6 – полупогружные щиты; 7 – емкость для отстаивания маслонефтепродуктов; 8 – водозаборный колодец; 9 – водосброс; 10 – секция отстойника; 11 – секция дополнительного отстаивания; 12 – распределительная дамба; 13 – камера сброса очищенной воды; 14 – подъездная дорога

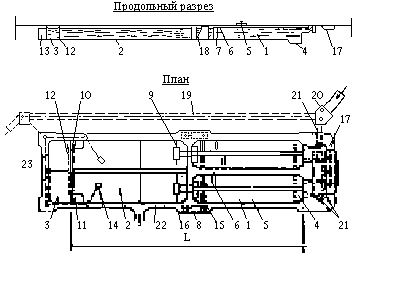

Рис. 4. Схема каскадного пруда-отстойника с фильтром

1 – секция первичного отстойника; 2 – секция дополнительного отстаивания; 3 – фильтр доочистки; 4 – мусороулавливающая решетка; 5 – приспособление для сгона маслонефтепродуктов; 6 – приемник маслонефтепродуктов; 7 – полупогружные щиты; 8 – водосброс; 9 – рассеивающий выпуск; 10 – водослив; 11 – водосброс для работы в зимний период; 12 – щелевая труба; 13 – галерея для сброса очищенной воды; 14 – донный выпуск; 15 – емкость для отстаивания маслонефтепродуктов; 16 – водозаборный колодец; 17 – площадка с фильтром для складирования твердого осадка; 18 – разделительная дамба; 19 – коллектор дождевой канализации; 20 – распределительная камера; 21 – подводящий трубопровод; 22 – подъездная дорога; 23 – отверстия для выпуска воды из фильтра в галерею

Рис. 5. Схема пруда-отстойника на сопряжении с водоемом

1 – коллектор дождевой канализации; 2 – распределительная камера; 3 – отсек для задержания маслонефтепродуктов; 4 – секция отстойника; 5 – приемник маслонефтепродуктов; 6 – емкость для отстаивания маслонефтепродуктов; 7 – водозаборный колодец; 8 – полупогружные щиты; 9 – разборная плотина; 10 – разделительная дамба; 11 – подъездная дорога

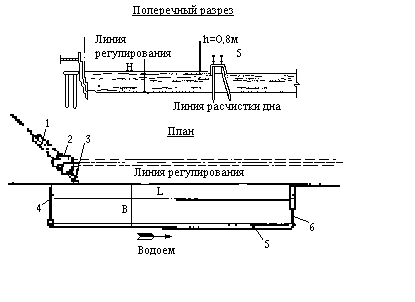

Рис. 6. Схема стационарного щитового заграждения

1 – коллектор дождевой канализации; 2 – распределительная камера; 3 – подводящий трубопровод; 4 – плавающее бонное заграждение; 5 – железобетонная навесная стенка; 6 – щитовой затвор

Рис. 7. Схема двухсекционного очистного сооружения

закрытого типа

1 – распределительная камера; 2 – подводящий трубопровод; 3 – камера переключения; 4 – распределительный лоток; 5 – мусороулавливающая решетка; 6 – секция отстойника; 7 – приемник маслонефтепродуктов; 8 – емкость для отстаивания маслонефтепродуктов; 9 – водозаборный колодец; 10 – фильтр доочистки; 11 – галерея для сбора очищенной воды; 12 – коллектор дождевой канализации

Приложение 2

Величины q _уд , л/с, в зависимости от значения параметра n , времени поверхностной концентрации t _конц и площади водосборного бассейна F при различных значениях q ₂₀
