Центры детского творчества, часть 3
Приложение 2
Функциональные и планировочные схемы помещений в Центрах детского творчества

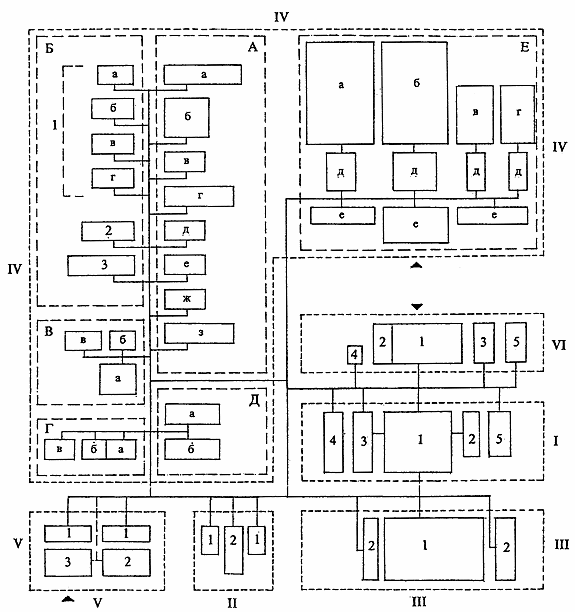

Рис. 1. Функциональная структура ДДТ
I. Группа помещений массовой работы:
1 - зал массовых мероприятий, 2 - игротека, 3 - выставочный зал, 4 - музей, 5 - видеозал
II. Группа помещений методической работы:
1 - кабинеты, 2 - библиотека
III. Зрелищная группа помещений:
1 - зрительный зал со сценой, 2 - сопутствующие помещения
IV. Группа помещений учебно-воспитательной работы:
А - помещения художественной деятельности: а-музыкальная студия, б-хореографическая студия, в-литературно-драматическая студия, г-студия изобразительного искусства, д-студия скульптуры, е-студия кукольного театра, ж-видео-фотостудия, з-мастерская рукоделия и художественной обработки материалов
Б - помещения научно-технического творчества: 1 - лаборатории технического моделирования: а-начального моделирования, б-автомоделирования, в-авиа-ракетомоделирования, г-помещение для покраски моделей; 2 - лаборатория радио-и электротехническая; 3 - лаборатория компьютерной техники
В - помещения для эколого-биологического направления деятельности: а-зимний сад, б-комнаты для занятий юных натуралистов, в-помещение для содержания животных
Г - помещения для туристско-краеведческой деятельности: а-кабинет туристско-краеведческий, б-комната для работы детских общественных организаций, в-склад туристского снаряжения
Д - помещения для деятельности общегуманитарного профиля: а-социально-психологическая лаборатория, б-классы
Е - помещения для спортивной деятельности: а-зал для спортивных игр, б-спортивный бассейн, в-детский бассейн, г-тренажерный зал, д-помещения при залах и бассейнах, е- входные и обслуживающие помещения
V. Административно-хозяйственная группа помещений:
1 - кабинеты для персонала, 2 - хозяйственные мастерские, 3 - склады и кладовые
VI. Входная и обслуживающая группа помещений:
1 - вестибюль, 2 - гардероб, 3 - буфет, 4 - санитарные узлы, 5 - представительские помещения

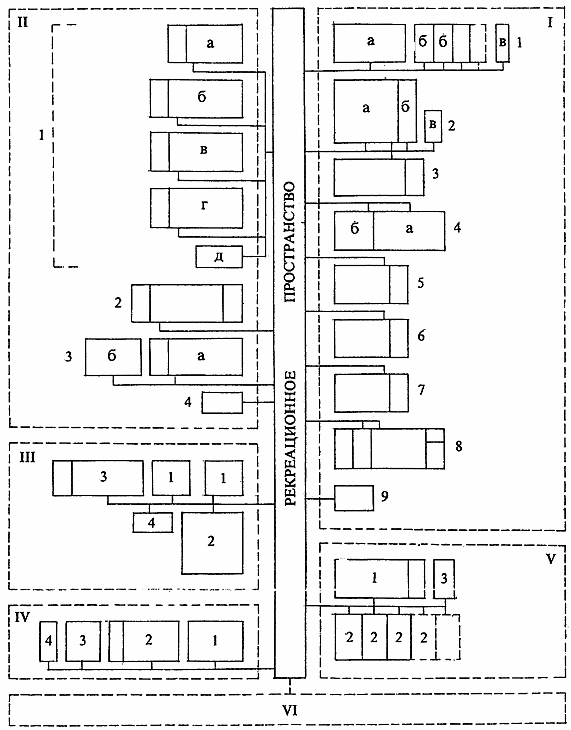

Рис. 2. Функционально-планировочная схема группы помещений учебно-воспитательной работы
I. Группа помещений художественной деятельности:
1 - музыкальная студия (а-класс хора и оркестра, б-классы индивидуальных занятий, в-кладовая музыкальных инструментов), 2 - хореографическая студия (а-зал, б-раздевальные с душевыми и санузлами, в-подсобная), 3 - литературно-драматическая студия, 4 - студия кукольного театра
(а-зал, б-мастерская кукол, костюмерная, кладовая), 5 - студия изобразительных искусств,
6 - студия скульптуры, 7 - мастерская рукоделия и художественной обработки материалов,
8 - фото-видеостудия, 9 - комната заведующего отделом
II. Группа помещений научно-технического творчества:
1 - лаборатории технического моделирования (а-начального моделирования,
б-автомоделирования, в-авиа- и ракетомоделирования, г-судомоделирования, д-помещение для покраски моделей), 2 - лаборатория радио- и электротехническая, 3 - лаборатория компьютерной техники (а-кабинет с лаборантской, б-компьютерный класс), 4 - комната заведующего отделом
III. Помещения для эколого-биологического направления деятельности:
1 - комнаты для занятий юных натуралистов, 2- зимний сад, 3 - помещение для содержания животных, 4 - комната заведующего отделом
IV. Помещения для туристско-краеведческой деятельности:
1 - кабинет туристско-краеведческий, 2 - комната для работы детских общественных организаций, 3 - склад туристского снаряжения, 4 - комната заведующего
V. Помещения общегуманитарного профиля деятельности:
1 - социально-психологическая лаборатория, 2 - помещения для занятий, 3 - комната для заведующего
VI. Помещения спортивной деятельности

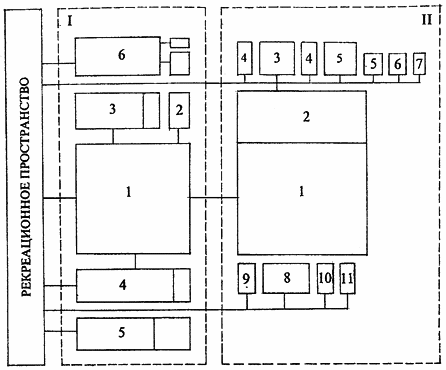

Рис. 3. Функционально планировочная схема помещений массовой работы и зрелищных
I. Помещения массовой работы:
1- зал массовых мероприятий, 2-комната для массовика, 3 - игротека с подсобной,
4-выставочный зал с подсобной, 5-музейный зал с подсобной, 6 - видеозал с лекторской и подсобной
II. Зрелищные помещения
1-зрительный зал, 2-сцена, 3-холл у выхода на сцену, 4-артистические, 5-склады (бутафории и мебели, электроаппаратуры), 6-пожарный пост, 7-санитарные узлы, 8-киноаппаратная,
9-звукоаппаратная-радиоузел, 10-регуляторная освещения сцены и зала,
11-автотрансформаторная
Рис. 4. Функционально-планировочная схема группы административно-хозяйственных помещений
1-кабинет директора, 2-комната секретаря, 3-кабинеты заместителей директора, 4-помещение бухгалтерии, 5-помещение для отдыха педагогов, 6-комнаты техперсонала, 7-хозяйственные мастерские, 8-склады и кладовые

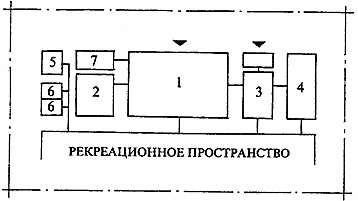

Рис. 5. Функционально-планировочная схема группы входных и обслуживающих помещений
1 - вестибюль, 2 - гардероб, 3 - буфет с подсобной, 4 - представительские помещения,
5 - кладовая, 6 - санитарные узлы, 7 - холл для ожидания

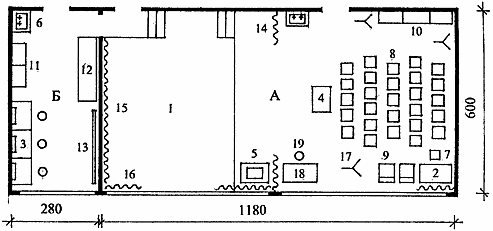

Рис. 6. Планировочная схема помещения для литературно-драматической студии (кружка театрального искусства)
Экспликация помещений:
А - зальное помещение, Б - подсобное помещение
Экспликация оборудования:
1 - учебная сцена, 2 - стол рук. студии, 3 - стол гримерный, 4 - стол журнальный, 5 - стол-подставка для музыкальной аппаратуры, 6 - стол встроенный с мойкой, 7 - стул полужесткий,
8 - стул складируемый, 9 - кресло для отдыха, 10 - шкаф (секция) с отделением для выставки,
11 - шкаф (секция) для пособий и инвентаря, 12 - стеллаж деревянный, 13 - зеркало для студии, 14 - штора занавес, 15 - штора задник, 16 - штора затемнения, 17 - приборы освещения, 18 - стол рабочий, 19 - стул поворотный

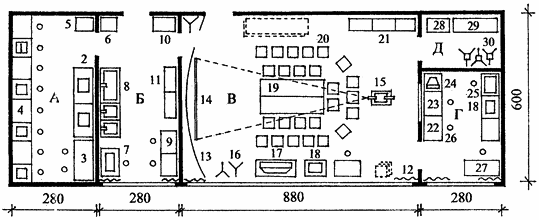

Рис. 7. Планировочная схема помещений видеофотостудии
Экспликация помещений:
А - печатная, Б - промывочная-проявочная, В - помещение многофункционального использования (класс, фотопавильон, павильон для киновидеосъемок, размещение функционального оборудования, видео- и кинопросмотры), Г - видеомонтажная-операторская-кабинет, Д - складское помещение.
Экспликация оборудования:
1 - стол для фотоувеличителя, 2 - контактный станок, установленный на тумбу для хранения подсобных материалов, 3 - стол рабочий двухместный, 4 - стол рабочий одноместный,
5 - АПСО, 6 - сушильный шкаф для пленок, 7 - зарядный ящик, 8 - промывочная ванна, 9 - стол или тумба для работы, 10 - шкаф для хранения химикатов, 11 - шкаф для хранения инвентаря, 12 - шторы затемнения, 13 - установка фона, 14 - экран для показа слайдов и кинофильмов,
15 - подставка для кинопроекционной аппаратуры передвижная, 16 - осветительные приборы на штативах, 17 - телевизор с большим экраном, 18 - видеомагнитофон, 19 - стол передвижной,
20 - стул складируемый, 21 - стеллаж передвижной, 22 - звуковой пульт, 23 - видеомонтажный пульт, 24 - монитор, 25 - магнитофон, 26 - кресло или стул поворотный, 27 - стол руководителя студии, 28 - сейф, 29 - шкаф для видеотеки, фонотеки, библиотеки и подсобного оборудования, 30 - видеокамера на штативе.

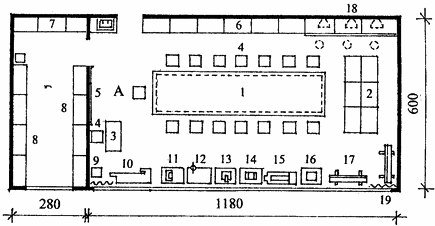

Рис. 8. Планировочная схема помещений для кружка судомоделирования
Экспликация помещений:
А - зальное помещение, Б - подсобное помещение
Экспликация оборудования:
1 - бассейн для моделей, 2 - стол рабочий, 3 - стол учителя, 4 - стул (табуретка), 5 - доска классная, 6 - шкаф застекленный, 7 - шкаф для одежды, 8 - секция стеллажей, 9 - ящик для мусора, 10 - верстак столярный, 11 - электроточило, 12 - верстак слесарный с тисками,
13 - станок сверлильный, 14 - станок фрезерный, 15 - станок токарный, 16 - комбинированный настольный токарно-фрезерный станок, 17 - кульман, 18 - местный отсос, 19 - шторы затемнения.
Примечание: в обычные дни бассейн закрыт щитами и используется как рабочий стол, в боковых стенках бассейна рекомендуется устройство окон.
