Проектирование оснований при возведении зданий, часть 3

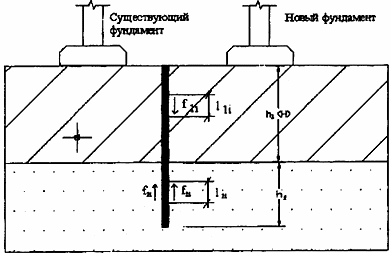

Рис.6.2. Схема к расчету разделительной стенки
и
- толщина
-го
и
-го
слоя грунта в пределах глубины
(
)
и
соответственно.
Примечание:
Суммирование в левой части неравенства производится по всем слоям
грунта в пределах
(),
в правой части по всем слоям в пределах.
6.10 Разделительная стенка должна идти вдоль всей линии примыкания фундамента нового здания к существующему и с каждой стороны выходить за пределы существующего здания в плане не менее 1/4 части сжимаемой толщи.
6.11 Разделительную стенку можно не устраивать, если новое и существующее здания имеют фундаменты на естественном основании с одинаковым заложением уровня их подошвы и одинаковой нагрузкой и дополнительная осадка существующего здания не превышает величины, установленной в Приложении 5 "Рекомендаций по обследованию и мониторингу технического состояния эксплуатируемых зданий, расположенных вблизи нового строительства или реконструкции" (1998 г.).
6.12 Проект производства земляных работ (ППР) и работ по устройству фундаментов новых зданий, возводимых рядом с существующими, должен разрабатываться в соответствии с требованиями СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты" и дополнительных требований, приведенных в настоящих рекомендациях.
6.13. В случае непосредственного примыкания котлована к фундаментам существующих зданий способы разработки грунта и разборки старых фундаментов, если таковые имеются на площадке, должны выбираться в соответствии с напряженным состоянием основания существующих фундаментов. При этом не следует принимать:
- шар или клин - молот для дробления мерзлого грунта и старых, подлежащих разборке фундаментов;
- взрывной способ;
- экскаватор с ковшом типа "Драгляйн";
- мощные гидравлические механизмы ударного действия.
6.14 При устройстве фундаментов около существующих зданий рекомендуется:
- максимально сокращать сроки работы в строительных котлованах;
- не допускать складирования строительных материалов в непосредственной близости от существующих фундаментов и на бровке котлована;
- при погружении металлического или деревянного шпунта для уменьшения сил трения следует заполнять замки шпунтин перемятой пластичной глиной, раствором тиксотропной бентонитовой глины, полимерными и другими смазками.
6.15 Допустимость применения забивных свай вблизи существующих зданий следует устанавливать только по результатам инструментальных замеров колебаний при пробной забивке свай с участием специализированных организаций для определения уровня вибрационного воздействия и его соответствия нормативным ограничениям. Особое внимание опасности динамических воздействий при забивке свай следует проявлять в случаях:
- зданий, деформации оснований которых находятся в процессе стабилизации;
- в несущих конструкциях зданий имеются трещины с раскрытием более 3 мм;
- в основании фундаментов залегают слабые грунты (илы, органо-минеральные и органические грунты, водонасыщенные рыхлые пески и пр.);
- уникальных зданий, в том числе архитектурных и исторических памятников, для которых по условиям эксплуатации установлены повышенные требования по ограничению уровня вибровоздействий.
6.16 Погружение сборных железобетонных свай и металлического шпунта рядом с существующими зданиями должно производиться тяжелыми молотами с малой высотой падения ударной части по указаниям ВСН 490-87. Предпочтительным является соотношение массы ударной части молота к массе сван не менее 5:1 и применение лидерных скважин. На примыкающем участке следует в первую очередь погрузить один ряд свай, ближайший к существующему зданию, являющийся экраном.
6.17 При производстве работ по строительству нового здания рядом с существующим, а также в случаях разборки при этом старых построек следует не допускать:
- нарушения структуры несущих слоев основания и потери устойчивости откосов при отрывке котлованов, траншей и т.д.;
- фильтрационного разрушения основания;
- технологического вибрационного воздействия;
- промораживания грунтов основания существующего здания со стороны отрытого котлована.
7. Разработка проектов защиты окружающей застройки
7.1 Мероприятия по защите окружающей застройки, их конструктивные решения, методы производства работ и их объемы непосредственно связаны с принятыми решениями по вновь строящемуся зданию. Проектные решения по строительству нового здания и защите окружающей застройки должны приниматься на основе анализа их взаимодействия. Для достижения оптимального решения разработку проектов защиты зданий, расположенных в зоне влияния вновь строящегося здания, следует осуществлять в составе проекта вновь строящегося здания. Проект защиты окружающей застройки является частью этого проекта.
7.2 Проект защиты окружающей застройки должен выполняться специализированными организациями, имеющими соответствующие лицензии на проведение таких работ. В соответствии с МГСН 2.07-97 в проекте защиты окружающей застройки должен быть предусмотрен комплекс инструментальных (и других) наблюдений (мониторинг) за существующей застройкой.
7.3 До начала проектирования должны быть обследованы здания окружающей застройки в соответствии с настоящими Рекомендациями и "Рекомендациями по обследованию и мониторингу технического состояния эксплуатируемых зданий, расположенных вблизи нового строительства или реконструкции" (1998 г).
7.4 Зона влияния вновь строящегося здания на существующую застройку устанавливается генеральным проектировщиком с привлечением специализированных и научных организаций и должна определяться с учетом:
- фондовых материалов инженерно-геологических изысканий в районе строительства;
- результатов обследования существующей застройки до начала строительства;
- отчета об инженерно-геологических изысканиях для нового строительства;
- наличия негативных геологических процессов (карст, суффозионные процессы, выделение газов, оползневые процессы и др.), прогнозных данных по изменению уровня подземных вод.
- конструкции фундаментов нового здания и величины нагрузок на основания под ними;
- методов производства работ по сооружению вновь строящегося здания: применение понижения уровня грунтовых вод, забивка свай, шпунта, устройство глубокого котлована, конструкция крепления стен (откосов) котлована, анкерные крепления и др.
7.5 Стадии проектирования защиты окружающей застройки в соответствии с МГСН 2.07-97 устанавливаются заказчиком и генеральным проектировщиком в зависимости от сложности инженерно-геологических и экологических условий и сроков строительства.
7.6 Проект защиты окружающей застройки выполняется на основе следующих исходных данных:
- задания на проектирование, выдаваемого заказчиком по согласованию с генеральным проектировщиком;
- отчета об инженерно-геологических, инженерно-геодезических изысканиях, составленного с учетом раздела 2 настоящих Рекомендаций;
- отчета о результатах обследования существующих зданий, расположенных в зоне влияния вновь возводимого здания;
- результатов анализа принятого метода строительства нового здания и оценки его влияния на возможные деформации зданий окружающей застройки на период строительства и последующий период эксплуатации. Указанный анализ выполняется в соответствии с требованиями раздела 9 "Рекомендаций по обследованию и мониторингу технического состояния эксплуатируемых зданий, расположенных вблизи нового строительства или реконструкции" (1998 г.). Материалы анализа должны содержать прогнозируемые дополнительные деформации фундаментов окружающих зданий и их неравномерность (разности осадок и крены участков зданий). Эти данные приводятся по каждому зданию отдельно.
7.7 Влияние факторов негативного воздействия нового строительства на существующие здания окружающей застройки выражается в появлении дополнительных неравномерных деформаций оснований и фундаментов существующих зданий.
Появление этих деформаций обусловливается следующими основными причинами:
- изменение напряженно-деформированного состояния грунта в зоне влияния новых фундаментов на окружающую застройку;
- изменение гидрогеологического режима на территории строительства;
-течи и другие негативные явления при повреждении подземных водонесущих сетей.
Перечисленные выше факторы должны быть учтены при проектировании и возведении нового здания.
7.8 Для защиты существующих зданий от перечисленных выше негативных явлений в современной практике применяется ряд методов защиты и усиления существующих фундаментов и их оснований (см. пп. 6.7-6.11).
7.9 Для уменьшения неравномерных осадок существующих зданий применяются меры по усилению их оснований и фундаментов.
В условиях Москвы успешно применяется усиление существующих оснований и фундаментов буроинъекционными сваями. В процессе устройства буроинъекционных свай и передачи нагрузки неизбежно происходят дополнительные деформации, величины которых следует учитывать при проектировании. Решения по усилению оснований и фундаментов возможны с применением буронабивных, бурозавинчиваемых и вдавливаемых свай.
7.10 Для уменьшения дополнительных деформаций существующих фундаментов может применяться закрепление грунта химическими реагентами, усиление грунта армированием, щебеночными сваями, заменой грунта или уплотнением.
7.11 В случаях, когда при обследовании зданий окружающей застройки выявлены нарушения целостности конструкций здания и его фундамента, что должно быть зафиксировано в отчете по обследованию, следует предусматривать меры по восстановлению прочности и жесткости нарушенных конструкций. Эти меры должны обеспечить восприятие зданием дополнительных деформаций без нарушения его эксплуатационной пригодности.
В зависимости от состояния конструкций фундамента и здания в этих случаях предусматриваются следующие меры:
- уплотнение или заполнение нарушенного контакта подошвы фундамент-грунт путем инъекции твердеющего раствора (цементного или глино-цементного) в зону контакта;
- уплотнение и восстановление целостности кладки фундамента цементацией;
- повышение прочности и жесткости фундамента подводкой металлических или железобетонных балок и обойм;
- подводка новых дополнительных опор для повышения надежности надфундаментных конструкций;
- меры по повышению прочности и жесткости конструкций самого здания, которые регламентируются специальными документами.
8. Мониторинг при возведении зданий вблизи существующих
8.1 Мониторинг на площадках, где возведение новых зданий осуществляется вблизи существующих в условиях плотной застройки, представляет собой комплексную систему, предназначенную для обеспечения надежности как строящегося здания, так и окружающей застройки, а также сохранения окружающей среды.
8.2 Целью мониторинга является: оценка воздействия нового строительства на окружающие здания и сооружения, обеспечение надежного строительства нового здания, недопущение негативных изменений окружающей среды, разработка технических решений предупреждения и устранения отклонений, превышающих предусмотренные в проекте, а также осуществление контроля за выполнением этих решений.
8.3 При выполнении указанных задач следует руководствоваться наряду с настоящими Рекомендациями также "Рекомендациями по проектированию и устройству оснований, фундаментов и подземных сооружений при реконструкции гражданских зданий и исторической застройки" (1998 г.) (1) и "Рекомендациями по обследованию и мониторингу технического состояния эксплуатируемых зданий, расположенных вблизи нового строительства или реконструкции" (1998 г.) (2).
8.4 Методы и технические средства мониторинга нового строительства и окружающей застройки должны назначаться в зависимости от уровня ответственности сооружений, их конструктивных особенностей и состояния, инженерно-геологических и гидрогеологических условий площадки, способа возведения нового здания, плотности окружающей застройки, требований эксплуатации и в соответствии с результатами геотехнического прогноза.
8.5 Мониторинг следует проводить по специально разработанному проекту. Состав, методы и объем мониторинга следует устанавливать в зависимости от геотехнической категории объектов в соответствии с МГСН 2.07-97 совместным решением заказчика нового строительства и генпроектировщика.
8.6 Техническое задание на проектирование мониторинга, выдаваемое заказчиком, должно содержать: обоснование необходимости выполнения работ; цели и задачи работы; краткую характеристику нового строительства и существующих зданий и сооружений в зоне влияния нового строительства; инженерно-геологическую характеристику площадки, включая наличие опасных геологических процессов; технические требования на выполнение работ по мониторингу.
8.7 В состав мониторинга должны входить в соответствии с п. 8.2.1 Рекомендаций (2) следующие блоки: объектный, включающий системы визуальных наблюдений и геодезического контроля, геолого-гидрогеологический, эколого-биологический и аналитический. Состав каждого блока определяется в соответствии с Рекомендациями (2) - пп. 8.2.1-8.2.6.
8.8 Последовательность этапов проведения мониторинга указана в П.8.2.7 Рекомендаций (2).
8.9 При проведении мониторинга должны быть определены осадки, крены и горизонтальные смещения конструкций строящегося здания и окружающих зданий и сооружений, расположенных в зоне влияния строительства, состояние конструкций, работа измерительных систем, а также другие характеристики площадки строительства в соответствии с п. 10.18 МГСН 2.07-97.
8.10 В результате проведения мониторинга должны быть выполнены предварительно установленные основные эксплуатационные требования к новому зданию и зданиям и сооружениям, находящимся в зоне влияния нового строительства, а также требования по сохранению окружающей среды. Указанные требования определяются по главам СНиП 2.02.01-83*, 2.02.03-85, 2.03.01-84*, 11-23-81*, 11-22-81, 11-25-80.
8.11 На стадии проектирования должны быть определены:
- основные эксплуатационные требования и критерии этих требований для объектов и площадки строительства;
- расчетный прогноз деформаций, усилий и других факторов, характерных для площадки;
- программа и состав наблюдений.
8.12 На стадии начала нового строительства должны быть предусмотрены:
- установка системы наблюдений;
- производство наблюдений и их регистрация;
- обработка информации;
- корректировка, в случае необходимости, процесса строительства и разработка дополнительных мероприятий.
8.13 Расчетный прогноз деформаций оснований и фундаментов следует производить, руководствуясь разделом 9 Рекомендаций (2) и разделом 5 настоящих Рекомендаций.
8.14 При наличии динамических воздействий на грунты оснований близрасположенных объектов (зданий, подземных сооружений, коммуникаций и др.) прогнозирование деформаций осуществляется по результатам опытных работ и указаниям МГСН 2.07-97.
8.15 На стадиях проектирования и строительства необходима тщательная разработка и выполнение заданий, предусмотренных в пп. 8.11 и 8.12, что является обязательным условием для обеспечения надежного выполнения задач мониторинга в соответствии с пп. 8.2 и 8.9.
8.16 При организации системы стационарных наблюдений и мониторинга оснований и фундаментов зданий и сооружений, расположенных вблизи строящегося объекта, а также состояния самого объекта и окружающей среды следует руководствоваться разделом 10 "Стационарные наблюдения и локальный мониторинг" Рекомендаций" (2).
8.17 Вертикальные осадки зданий и сооружений должны определяться относительно существующих, не находящихся в зоне влияния нового строительства, или закладываемых дополнительно реперов опорной геодезической сети (глубинных и грунтовых).
8.18 Для условий г. Москвы в связи с трудностями установки дополнительных глубинных реперов при измерениях осадок гражданских зданий и подземных сооружений при нивелировании II и III классов допускается использование только грунтовых реперов или реперов, заложенных в стенах зданий и сооружений.
Количество грунтовых реперов должно быть не менее трех, а стенных - не менее четырех.
8.19 При закладке в зданиях стенных реперов необходимо соблюдать следующие условия:
- здания должны быть построены за несколько лет до закладки знаков в местах, не подверженных воздействиям опасных геологических процессов;
- не рекомендуется закладывать стенные реперы в сооружениях, расположенных вблизи железнодорожных путей, автомобильных дорог и шоссе с интенсивным движением, линий метрополитена, а также размещать в действующих цехах и т.п.;
- не допускается проводить закладку стенных реперов на временных сооружениях, а также предназначенных к сносу или капитальному ремонту.
8.20 Деформационные марки для измерения вертикальных перемещений следует закладывать в цокольной части здания, находящегося в зоне предполагаемого влияния нового строительства. Расстояния между марками зависят от конструкции здания и фундаментов, ожидаемой величины деформаций и их неравномерности, инженерно-геологических условий, местных факторов и др.
Для гражданских зданий марки следует размещать по периметру здания на расстояниях:
- 10-15м -для зданий с кирпичными стенами и ленточными фундаментами;
- 6-8 м - для бескаркасных крупнопанельных зданий со сборными фундаментами (приблизительно через двойной шаг панели).
При ширине здания более 15 м марки устанавливаются на внутренних поперечных стенах в местах пересечения их с продольной осью.
В каркасных зданиях марки следует устанавливать на несущих колоннах по периметру и внутри здания.
В случае пристройки вновь возводимого здания к существующему место примыкания рассматривается как осадочный шов. По обе стороны от шва следует закладывать по одной марке или одну марку и щелемер.
8.21 Методы измерений деформаций оснований зданий и сооружений следует устанавливать в соответствии с ГОСТ 24846-81.
8.22 Точность системы наблюдений должна устанавливаться программой измерений.
8.23 Экологический мониторинг следует осуществлять по разделу 11 Рекомендаций (2) с учетом СНиП 1.02.01-85, а также СП 11-102-97.
8.24 Организация, ведущая работы по мониторингу при возведении зданий вблизи существующей плотной застройки, отчитывается перед заказчиком и генеральным проектировщиком, а также перед координационным советом, создаваемым на особо ответственных объектах.
8.25 Форма отчетности - научно-технический отчет, содержащий:
- результаты мониторинга, которые могут быть представлены в виде дефектных ведомостей, графиков развития осадок и наклонов здания, деформаций поверхности земли, актов освидетельствования состояния надземных и подземных конструкций здания, актов, подтверждающих соблюдение технологической последовательности работ по мониторингу, документов, отражающих контроль качества работ и т.д.;
- заключение о надежности вновь построенного здания и эксплуатируемых зданий, расположенных в зоне влияния нового строительства, и соответствии расчетных прогнозов фактическому состоянию и проектному режиму;
- технические предложения и мероприятия по ликвидации отрицательных последствий строительства, если такие имеются.
В случае возникновения при строительстве деформаций и других явлений, отличающихся от прогнозируемых и представляющих опасность для окружающей застройки или нового строительства, необходимо без задержки поставить в известность заказчика, генподрядчика и проектную организацию для совместной выработки экстренных мер.
9. Особенности производства работ вблизи существующих зданий
9.1 Для обеспечения сохранности и возможности нормальной эксплуатации объектов, окружающих строительную площадку, помимо принятия конструктивных решений при производстве работ вблизи существующих зданий, необходимо предусмотреть выполнение специальных технологических мероприятий, изложенных в настоящем разделе Рекомендаций, а также недопущение нарушения существующих дренажных систем, гидроизоляции и др.
9.2 Перед началом производства работ следует провести тщательное обследование всех зданий и сооружений, расположенных в зоне влияния планируемого проведения строительных работ.
9.3 Для производства геотехнических работ вблизи существующих зданий должен быть разработан технологический регламент на их выполнение и налажен строгий контроль за соблюдением всех требований проекта и технологического регламента, а также требований, предусмотренных настоящими рекомендациями. Контроль за выполнением технологического регламента и качеством выполненных работ должен осуществляться инженерно-технической службой производителя работ, проверяться представителем авторского надзора и технического надзора заказчика.
9.4 Складирование строительных материалов, устройство отвалов грунта и строительство временных сооружений на строительной площадке, примыкающей к существующим зданиям, должно осуществляться по проекту производства работ в строго определенных зонах во избежание перегрузки грунтового оснований этих зданий и основания конструкций, ограждающих котлован вновь возводимого здания.
9.5 В радиусе менее 15 м от существующих зданий и сооружений отрывка котлованов глубиной более 2 м без их крепления не допускается.
9.6 Следует соблюдать все необходимые меры при производстве работ в условиях отрицательных температур наружного воздуха, в том числе предусматривать мероприятия против промораживания грунтового основания фундаментов существующих зданий при осуществлении земляных работ в непосредственной близости от них.
9.7 Забивка свай и шпунта вблизи существующих зданий должна производиться по проекту производства работ, включающему сведения о конструкции фундаментов указанных зданий, о грунтах их основания, о расположении подземных и надземных коммуникаций, а также данные о методах их защиты. При наличии в основании существующих зданий и сооружений торфов, глинистых грунтов текучей консистенции и рыхлых водонасыщенных песков применение забивки свай и шпунта не рекомендуется, если удаленность зданий от места забивки менее 30 м.
9.8 Если существующие здания и сооружения находятся в удалении менее 25 м, то возможность погружения свай и шпунта на вновь возводимом объекте должна быть обоснована пробной забивкой с измерением допустимости по действующим нормам амплитуды вертикальных смещений грунта или допустимости скоростей колебаний грунта для сохранности конструкций зданий и сооружений, вблизи которых производится забивка (см. ВСН 490-87 и п. 6.16 настоящих Рекомендаций).
9.9 Погружение свай и шпунта ближе 10 м от зданий, имеющих архитектурную и историческую ценность, а также от сооружений с чувствительным к сотрясениям оборудованием, не допускается.
9.10 Приведенные в п.п. 9.7-9.9 значения расстояний допускается уменьшать применительно к зданиям и сооружениям, построенным на свайных фундаментах, в случае, если зафиксировано, что они в процессе их эксплуатации получили относительные деформации и крены значительно меньшие, чем допустимые по действующим нормам проектирования.
9.11 Для уменьшения значений амплитуд смещений и скоростей колебаний грунта допускается применение лидерных скважин и разрыхления грунта бурением при условии, что при этом скважины не будут попадать в активную зону фундаментов существующих зданий, а несущая способность свай при проведении этих мероприятий в соответствии с нормами на проектирование будет достаточной для строящегося здания или сооружения.
9.12 При забивке свай в полностью водонасыщенные глинистые грунты следует иметь в виду, что последние не обладают способностью к уплотнению при быстропротекающих динамических воздействиях. По этой причине дня возможности погружения свай в этих грунтах вблизи зданий и сооружений во избежание проявления горизонтальных смещений их фундаментов рекомендуется прибегать к устройству лидерных скважин по специальному проекту.
9.13 При погружении свай и шпунта на расстояниях ближе 15м от существующих зданий во всех случаях во избежание возникновения колебаний близких к резонансным для зданий не должна допускаться одновременная работа двух или нескольких молотов. Из условия возможности возникновения резонансных колебаний не допускается также забивка свай и шпунта дизель-молотами около высоких и гибких зданий и сооружений, собственная частота колебаний которых приближается к 1 Гц.
9.14 Для устранения динамических воздействий на существующие здания и сооружения погружение шпунта и свай рекомендуется осуществлять методом их вдавливания или завинчивания. Вдавливание шпунта и свай, а также завинчивание свай следует производить в соответствии с "Рекомендациями по расчету, проектированию и устройству свайных фундаментов нового типа в г. Москве" (1997 г.).
9.15 Контроль качества работ при забивке свай должен осуществляться по результатам их динамических испытаний по ГОСТ 5686-95, а при вдавливании свай - по величине регистрируемого усилия вдавливания.
9.16 Особенности устройства буронабивных свай на застроенных территориях определяются возможностью влияния динамических воздействий работающих буровых станков на расположенные в непосредственной близости от них существующие здания и опасностью перебора оплывающих грунтов в процессе бурения в них скважин. Для устройства свай в рассматриваемых условиях рекомендуется, как правило, использовать либо станки, оборудованные инвентарными буровыми обсадными трубами, либо станки, обеспечивающие бурение скважин под бентонитовым раствором.
9.17 Работа буровых станков, указанных в п. 9.16 типов, на расстоянии более 5 м от существующих подземных конструкций зданий и сооружений по уровню динамических воздействий на них практически безопасна при условии строгого соблюдения обычных технологических приемов, не допускающих резкого сбрасывания бурового инструмента в скважину. При работе буровых станков на расстоянии менее 5 м от существующих конструкций, а также при наличии в основании существующих зданий и сооружений торфов и сильно заторфованных грунтов, безопасность применяемых режимов бурения по их динамичности должна определяться по результатам оценки допустимости фактических амплитуд вертикальных и горизонтальных составляющих смещений грунта или скоростей колебаний, аналогично тому, как это рекомендовано осуществить при забивке свай (пп. 9.7-9.15).
9.18 Для исключения избыточного перебора грунта при бурении станками с инвентарными обсадными трубами - последние должны быть оснащены буровыми коронками, позволяющими осуществлять опережающее погружение обсадных труб на глубину до 2-3м по отношению к буровой коронке шнекового или ковшового бура. На участках бурения в плывунных грунтах (водонасыщенных супесях и пылеватых и мелких песках) при устройстве скважин станками с обсадными трубами в качестве дополнительного мероприятия по предотвращению перебора грунтов в процессе бурения рекомендуется создавать в обсадной трубе избыточный напор воды путем регулярной ее заливки на всем этапе прохождения плывунов. При бурении шарошечными долотами под бентонитовым раствором должна быть исключена возможность понижения его уровня ниже заданного проектом, для чего должен быть в наличии аварийный запас раствора.
9.19 На работы по устройству буронабивных свай должен быть разработан соответствующий регламент, учитывающий приведенные выше технологические рекомендации. Контроль качества работ по устройству буронабивных свай в рассматриваемых условиях осуществляется слежением за соблюдением указанных выше требований по бурению скважин.
9.20 При любых способах выполнения ограждений котлованов для строящихся зданий (ограждений в виде "стены в грунте", стен из буросоприкасающихся, буросекущихся и бурозавинчиваемых свай, креплений из труб и профильной стали) безопасность существующих зданий, примыкающих к котловану, не может быть надежно гарантирована формальным осуществлением конструктивных разработок, предусмотренных в проекте, если не будут строго соблюдаться технологические требования по устройству этих ограждений.
9.21 При устройстве ограждений котлованов из забивных и вдавливаемых стальных профильных элементов и труб должны быть выполнены все требования, изложенные в пп. 9.7-9.9 настоящих Рекомендаций, а при устройстве стен из буросоприкасающихся, буросекущихся и бурозавинчиваемых свай - требования, изложенные в пп. 9.16-9.19 настоящих Рекомендаций.
9.22 В связи с тем, что безопасность зданий вблизи устраиваемых "стен в грунте" находится в прямой зависимости от соблюдения требования по постоянному поддержанию уровня глинистого раствора в форшахте, на строительной площадке следует всегда иметь резервный запас глинистого раствора, обеспечивающий компенсацию аварийных утечек его в процессе производства работ.
9.23 При ограждениях из бурозавинчиваемых свай устройство буровых лидерных скважин в песчаных, особенно в водонасыщенных песках для облегчения их завинчивания не допускается, если при устройстве таких скважин возможно оплывание грунтов из-под фундаментов существующих зданий. По этой же причине вблизи зданий запрещается применение ограждений котлованов из труб и из профильной стали, погружаемых в скважины, пробуренные в песчаных грунтах без применения глинистого раствора и последующего его замещения цементным раствором.
9.24 При устройстве забирки между основными несущими элементами (трубами и профильным металлом) ограждения котлованов, разрабатываемых вблизи существующих зданий, необходимо следить за тщательностью заполнения песком или цементным раствором пазух между грунтом и забиркой во избежание подвижек грунта в сторону плохо заполненных пазух. В необходимых случаях забирку между несущими элементами ограждения следует выполнять из стальных листов, если по прогнозу с течением времени досчатая забирка будет подвержена гниению, которое также может привести к подвижке грунта в процессе последующей эксплуатации существующего здания или сооружения. По той же причине следует особо тщательно проводить и контролировать работы по заполнению пазух между ограждением котлована и стенами подземной части возводимого здания со стороны фундаментов существующих зданий.
9.25 При возведении нового здания с подземными помещениями целесообразно рассмотреть необходимость одновременного сооружения этажей вверх и вниз от уровня поверхности земли с устройством ограждения котлована способом "стена в грунте".
Этот метод не только значительно ускоряет ввод зданий в эксплуатацию, но и избавляет от необходимости устройства распорок в котловане или применение анкеров.
9.26 Для крепления ограждающих конструкций глубоких котлованов используются анкерные устройства, различающиеся по конструкции, технологии изготовления и применяемым материалам. Применяются анкеры буровые, забивные и винтовые. Наиболее часто используются буровые инъекционные анкеры.
Расчет анкеров включает определение их длины из условия общей устойчивости конструкции и несущей способности грунта и материала тяги анкера.
9.27 При производстве работ по проектированию и устройству оснований и фундаментов при возведении зданий вблизи существующих в условиях плотной застройки должны предусматриваться методы контроля в соответствии со СНиП 3.02.01-83 и ГОСТами 18321-73 и 16504-81.
