8.4 Водоотлив проектируется путем отбора дренажными канавами подземных вод, фильтрующих через открытый или огражденный борт траншей, а также через ее дно. Канава должна быть достаточно заглублена, чтобы обеспечить необходимое снижение УПВ (включая капиллярную кайму) под дном траншеи. Каптированные канавой подземные воды отводятся самотеком к зумпфу, из которого насосом откачиваются в дождевую канализацию.

Водоотлив является наиболее простым и дешевым способом водопонижения. Однако в связи с его технологическими недостатками он относится к наименее применяемым способам в условиях города, особенно в грунтах, подверженных суффозии.

8.5 Локальный закрытый трубчатый дренаж для защиты траншеи от затопления целесообразно применять в том случае, если его устройство в качестве постоянного дополнительного сооружения предусмотрено проектом реконструкции объекта.

Дренаж может быть проложен по контуру сооружения (кольцевая схема) как внутри траншеи, соответствующим образом уширенной, так и за ее пределами. Применение таких дренажей следует предусматривать в песчаных грунтах с коэффициентом фильтрации не менее 2 м/сут. В малопроницаемых грунтах такой дренаж не обеспечит требуемого понижения УПВ под самим сооружением.

Дренаж выполняется из перфорированных или укладываемых с определенным зазором дренажных труб, которые могут быть асбестоцементными, керамическими и полиэтиленовыми. Вокруг труб следует выполнить дренажную двухслойную обсыпку из соответствующим образом подобранного песчано-гравийного материала, руководствуясь Пособием к СНиП 2.06.14-85 и 2.02.01-83*, целесообразно использование фильтров из геотекстилей и других материалов.

Преимуществом дренажей является их расположение, как правило, за пределами траншеи, используемой для ремонта или реконструкции подземной части сооружения, отсутствие влияния низких температур, совмещение временных и постоянных функций по защите от подземных вод.

При большой вариации площадей поперечников в дренажной системе целесообразно использовать наборные дрены, включающие пластиковые решетчатые каркасы из однотипных элементов, пленочное днище и перфорированную (сеточную) обвязку. Дрены стыкуют по длине пластиковыми муфтами, а с ответвлениями - тройниками; повороты дрен формируют изгибом самого каркаса.

Водопонижение при реконструкции фундаментов и заглубленных сооружений следует осуществлять иглофильтровым способом.

8.6 Иглофильтровый способ следует отнести к наиболее эффективному виду водопонизительных работ при реконструкции фундаментов и заглубленных сооружений.

Иглофильтровый способ может быть принят по двум схемам: гравитационное водопонижение, осуществляемое в песчаных неслоистых грунтах с коэффициентами фильтрации от 2 до 50 м/сут при максимальном понижении УПВ на глубину 4-5 м от оси насосного агрегата, входящего в комплект установок ЛИУ-6Б, и вакуумное водопонижение, осуществляемое в малопроницаемых грунтах с коэффициентами фильтрации от 0,1 до 2 м/сут (при необходимости до 5 м/сут) на глубину до 6-7 м от оси всасывающего коллектора при помощи установок УВВ-З-6КМ.

При коэффициенте фильтрации водовмещающего грунта до 5 м/сут необходимо устройство песчано-гравийной обсыпки вокруг фильтрового звена иглофильтров.

Всасывающая система установок ЛИУ и УВВ идентична и состоит из 100 иглофильтров с длиной водоподъемных труб по 7,5 м и всасывающим коллектором диаметром 159 мм длиной 100 м. Шаг иглофильтров может быть 0,75; 1,5; 2,25 и 3 м.

При проектировании следует учесть, что при гидравлическом погружении иглофильтров, при заплывании каверны над обсыпкой породой, при извлечении иглофильтров возможно неблагоприятное влияние на соседние здания, что может выразиться в дополнительных осадках основания, деформациях фундаментов и т.п.

Гидравлический расчет иглофильтров ведется по методике, изложенной в Пособии к СНиП 2.06.14-85 и СНиП 2.02.01-83*.

8.7 Подземные воды, каптированные при работе открытого водоотлива из траншеи, а также при эксплуатации дренажных и водопонизительных систем следует сбрасывать в дождевую канализацию.

Места сброса подземных вод должны определяться заказчиком совместно с генеральным проектировщиком.

8.8 В проекте следует предусмотреть необходимые меры безопасности при пересечении траншеей, вскрывающей фундамент или стены подвала здания, водонесущих коммуникаций и электрических кабелей. Места ожидаемого расположения коммуникаций следует отрывать вручную в присутствии представителей соответствующих городских служб.

8.9 При эксплуатации водопонизительных систем в зимний период следует обеспечивать непрерывную работу дренажных насосов открытого водоотлива и насосных агрегатов иглофильтровых систем, необходимо иметь возможность аварийного слива из всасывающего трубопровода иглофильтровой установки, а также из трубопроводов сбросных линий.

8.10 При проектировании производства работ по реконструкции заглубленных частей зданий необходимо с учетом плотной городской застройки определить возможные деформации оснований под зданиями в зоне влияния водопонижения.

8.11 Необходимо оценить опасность для близлежащих зданий суффозии грунта в борта траншеи, отрытой в водонасыщенных грунтах. Предотвращение суффозии осуществляется путем правильного подбора гранулометрического состава песчано-гравийных обсыпок дренажа и скважин, а также отсыпкой песчаного материала на поверхность откоса выемки, где возможен выход фильтрационного потока с повышенными гидравлическими градиентами.

Защита котлованов от подтопления

8.12 В зависимости от принятых способов разработки котлованов, физико-механических свойств грунтов, положения уровня подземных вод и условий реконструкции, в том числе наличия или отсутствия стесненности, защиту котлованов от подтопления рекомендуется выполнять устройством тонких противофильтрационных завес (ТПФЗ), дренажных канав, водопонижения.

8.13 Противофильтрационные завесы толщиной 5-20 см допускают градиент напора до 100-200. Материалом для образования тела завес служат, в зависимости от их назначения и воспринимаемого напора подземных вод, цементный раствор, битумно-полимерная эмульсия, глинистая и глиноцементная суспензия, синтетические материалы. Тонкие противофильтрационные завесы устраиваются с помощью погружаемого в грунт инвентарного металлического элемента, с использованием струйной технологии или с применением канатной резки грунтов.

Инвентарный элемент (шпунт или двутавр) погружается в грунт и в образовавшуюся щель подается противофильтрационный материал. Щели в плане смыкаются между собой и образуют непрерывную завесу. Данный способ позволяет устраивать ТПФЗ до глубины 12 м во всех грунтах, кроме скальных, полускальных, гравелистых и валунных, но его применение при реконструкции ограничено вследствие возможного вредного воздействия погружения шпунта на конструкции здания.

Высоконапорной струей воды или раствора ("струйная технология") прорезается в грунте щель, в которую подается противофильтрационный материал. Данный способ позволяет устраивать ТПФЗ до глубины 30 м в таких же грунтовых условиях, что и предыдущий, а также под различными препятствиями и сооружениями (коммуникациями, дорогами, фундаментами и т.д.) без их пересечения и демонтажа. Применение струйной технологии в условиях тесной городской застройки требует специального рассмотрения в каждом отдельном случае.

Стальным канатом, оборудованным скребковыми элементами, в грунте между двумя лидерными скважинами прорезается щель, в которую подается противофильтрационный материал или опускаются экраны из синтетических материалов или бентоматов. Данный способ позволяет устраивать ТПФЗ до глубины 30 м в аналогичных грунтовых условиях, что и предыдущие.

Элементы таких завес погружают в грунтовый массив вертикально или горизонтально - в зависимости от глубины завесы, габаритов элементов и способа их соединения. Смежные элементы соединяют сваркой, склейкой, замковыми (полозковыми) накладками или комбинированно.

Горизонтальное погружение применяют в устойчивых грунтах, глубине завесы по 5 м и заводском соединении элементов. При большей глубине завесы применяют вертикальное погружение и соединение элементов "по месту".

9. Особенности реконструкции подземных сооружений

9.1. Основные задачи, решаемые при реконструкции гражданских подземных сооружений

9.1.1 Необходимость реконструкции подземного сооружения или заглубленной части здания может быть вызвана изменением функциональных требований к сооружению или его эксплуатационной непригодностью.

9.1.2 К задачам реконструкции, вызванной изменением функциональных требований к сооружению и не связанной с его эксплуатационной непригодностью, относятся:

- передача на основание дополнительных нагрузок при надстройке сооружения;

- перераспределение нагрузок на основание при перепланировке сооружения;

- восприятие дополнительных горизонтальных нагрузок и передача на основание дополнительных вертикальных нагрузок при углублении сооружения;

- обеспечение прочности и устойчивости существующих ограждающих конструкций при расширении сооружения в плане или организации примыкания к вновь возводимому сооружению.

9.1.3 К задачам реконструкции, связанной с эксплуатационной непригодностью подземного сооружения или заглубленной части здания, относятся:

- усиление фундаментных, ограждающих и несущих конструкций при проявлении в них значительных деформаций, обнаружении в них дефектов или снижении их прочности;

- регенерация дренажных систем при потере их эффективности;

- восстановление гидроизоляции при ее нарушении;

- восстановление инженерных систем жизнеобеспечения подземного сооружения при выходе их из строя.

9.2. Состав материалов для разработки проекта реконструкции подземного сооружения

9.2.1 Проект реконструкции подземного сооружения или заглубленной части здания должен разрабатываться на основании технического задания на проектирование, выданного организацией-заказчиком.

Техническое задание на проектирование подземного сооружения или заглубленной части здания помимо общих пунктов, обязательных для гражданского строительства, должно содержать сведения:

- о геотехнической категории объекта;

- об уровне ответственности подземного сооружения;

- об уровнях ответственности близрасположенных зданий и сооружений, на которые могут оказать влияние работы по реконструкции.

Геотехническую категорию объекта и уровни ответственности сооружений рекомендуется определять в соответствии с указаниями МГСН 2.07-97.

Для реконструируемых сооружений II и III геотехнической категории или I и II уровней ответственности в техническое задание на проектирование должны быть включены требования по оценке влияния реконструкции на окружающие здания и сооружения, по разработке проекта мероприятий по защите окружающей застройки (при их необходимости), а также по проведению мониторинга на объекте.

Для сооружений I уровня ответственности рекомендуется проводить оценку влияния реконструкции на существующую застройку методами математического моделирования, привлекая для этого специализированные организации.

9.2.2 Исходные данные для разработки рабочего проекта реконструкции подземного сооружения или заглубленной части здания должны содержать:

- техническое задание на разработку проектной документации;

- результаты инженерно-геологических изысканий;

- материалы обследований реконструируемого сооружения;

- материалы обследований зданий и сооружений, находящихся в зоне влияния реконструируемого сооружения;

- документацию по производству опытных работ на площадке при их наличии;

- результаты геодезических и прочих видов наблюдений за реконструируемым сооружением при их наличии;

- заключение о влиянии реконструкции на окружающие здания и сооружения;

- заключение о возможности реконструкции;

- материалы топографической съемки, геоподоснова площадки;

- конструктивные чертежи реконструируемого сооружения;

- исполнительная документация для всех конструкций, взаимодействующих с грунтовым массивом;

- намеченные конструктивные решения по реконструкции надземной части сооружения при ее наличии;

- данные о величинах нагрузок на фундаментные и ограждающие конструкции;

- данные о величинах предельных деформаций фундаментных и ограждающих конструкций;

- технико-экономическое сравнение вариантов реконструкции при двухстадийном проектировании.

9.3. Порядок проектирования и состав проекта реконструкции

9.3.1 Проект реконструкции подземных сооружений II и III геотехнической категории или I и II уровней ответственности рекомендуется разрабатывать в две стадии. При этом на первой стадии проектирования в полном объеме должны быть выполнены сбор всех архивных материалов, инженерно-геологические изыскания, обследования реконструируемого здания, визуальные обследования зданий и сооружений, предположительно находящихся в зоне влияния реконструкции, выполнено технико-экономическое сравнение вариантов реконструкции, составлено заключение о влиянии реконструкции на близрасположенную застройку.

На второй стадии проектирования должны быть разработаны рабочие чертежи для выбранного варианта реконструкции, выполнены полные обследования зданий и сооружений, подвергающихся недопустимому влиянию, и разработаны мероприятия по их защите.

В остальных случаях рекомендуется проводить одностадийное проектирование.

9.3.2 Состав проектной документации на реконструкцию подземных сооружений и заглубленных частей зданий должен соответствовать требованиям Инструкции 11-01-95 "Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений".

Помимо разделов, перечисленных в Инструкции 11-01-95, в состав проектной документации должны входить:

- заключение о влиянии реконструкции на изменение инженерно-геологических и гидрогеологических условий площадки (в составе пояснительной записки);

- заключение о влиянии реконструкции на близлежащие здания и сооружения (в составе пояснительной записки);

- мероприятия по защите окружающих зданий и сооружений (отдельный раздел);

- мониторинг на реконструируемом объекте (отдельный раздел);

- организация строительства (отдельный раздел).

9.4. Конструктивные мероприятия

9.4.1 Выбор мероприятий по реконструкции подземных сооружений следует производить с учетом:

- задач реконструкции;

- объемно-планировочных и конструктивных решений сооружения;

- характера изменения нагрузок на основание при реконструкции;

- взаимного влияния подземного сооружения и близлежащих зданий и сооружений;

- экологических требований;

- технико-экономического сравнения вариантов проектных решений.

9.4.2 Проектные решения по усилению или замене несущих конструкций подземного сооружения должны быть основаны на анализе конструктивной схемы сооружения. При этом должно быть установлено:

- способ и порядок устройства подземного сооружения (например, в открытом котловане, в котловане с ограждающими конструкциями, закрытым способом и пр.);

- наличие вертикальных нагрузок, воспринимаемых ограждающими конструкциями, и конструктивных мероприятий по обеспечению совместности осадок ограждающих конструкций с осадками подземного сооружения;

- состав конструкций, воспринимающих горизонтальные усилия от давления грунтового массива и подземных вод;

- наличие в конструкциях деформационных швов;

- перечень мероприятий, использующихся для защиты сооружения от проникновения подземных вод и от всплытия.

9.4.3 Характер конструктивных мероприятий по передаче на основание подземного сооружения дополнительных вертикальных нагрузок рекомендуется выбирать в зависимости от существующего типа его фундаментов в соответствии с таблицей 9.1.

Таблица 9.1

При выборе конструктивного мероприятия следует также учитывать наличие дренажных систем и гидроизоляции.

9.4.4 При перепланировке подземного сооружения, заглубленного ниже уровня подземных вод и не имеющего пластового дренажа, следует учитывать возможность его всплытия.

В случае уменьшения нагрузок на основание в процессе реконструкции следует предусматривать конструктивные мероприятия по защите сооружения от всплытия. В качестве подобных мероприятий могут быть рекомендованы:

- искусственный пригруз сооружения;

- устройство в днище сооружения водоприемников для снятия фильтрационного давления;

- устройство в днище сооружения анкерных конструкций в виде инъекционных анкеров или свай, при обосновании соответствующим расчетом.

9.4.5 Конструктивные мероприятия по замене или усилению перекрытий должны выбираться с учетом того, что перекрытия подземных сооружений, как правило, воспринимают сжимающие горизонтальные воздействия.

Замену перекрытий следует выполнять отдельными захватками шириной обычно не более 6 м. При этом прочность и устойчивость соседних участков перекрытий должна быть проверена расчетом.

В случае необходимости в процессе замены перекрытий должна быть предусмотрена установка временных распорных элементов и конструкций или анкерного крепления.

9.4.6 Конструктивные мероприятия по расширению подземного сооружения в плане и организации примыкания вновь строящихся сооружений к существующим следует проектировать с учетом возникновения одностороннего давления грунтового массива на сооружение в процессе производства работ. При этом прочность и устойчивость существующих ограждающих и несущих конструкций подземного сооружения должны быть проверены расчетом с учетом всех технологических этапов реконструкции.

При необходимости в проекте должны быть предусмотрены мероприятия по устройству временных распорных и анкерных креплений для восприятия несимметричного горизонтального давления на сооружение, элементов усиления проемов в ограждающих конструкциях, распределительных обвязочных поясов и пр.

Организацию проемов в ограждающих стенах подземных сооружений следует проектировать с устройством обязательной временной обвязки вокруг проема, предназначенной для восприятия внутренних усилий в конструкции стены при их перераспределении. Временная обвязка обычно выполняется из элементов металлического профиля и крепится к существующей стене на монтажных столиках. После устройства постоянного железобетонного или металлического обрамления проема, временная обвязка демонтируется.

9.4.7 При проектировании конструктивных мероприятий по углублению подземных сооружений рекомендуется учитывать возможность использования существующих ограждающих конструкций типа "стена в грунте", секущихся свай и подобных. При этом для обеспечения прочности и устойчивости ограждающих конструкций следует предусмотреть устройство дополнительных анкерных или распорных креплений, конструктивные параметры которых определяются расчетом. Необходимость устройства дополнительного крепления стен должна определяться расчетом.

При пролетах подземного сооружения менее 16 м рекомендуется устройство дополнительных распорных креплений, а при больших пролетах - устройство анкерных креплений.

9.4.8 Мероприятия по регенерации дренажных систем следует проектировать в зависимости от инженерно-геологических условий площадки, химического состава подземных вод, конструктивных особенностей подземного сооружения и самой дренажной системы.

9.4.9 Мероприятия по восстановлению гидроизоляции подземных сооружений следует проектировать в зависимости от инженерно-геологических условий строительной площадки, химического состава и прогнозируемого уровня техногенных и подземных вод, требований к категории влажностного режима в защищаемых помещениях и их функционального назначения, конструктивных особенностей подземного сооружения и существующей гидроизоляции, прогнозируемой величины дополнительных деформаций конструкций реконструируемого объекта.

Гидроизоляция подлежит полному восстановлению, если площадь намокания стен подземного сооружения или активных протечек составляет не менее 20% всей защищаемой поверхности. При меньшей площади нарушений целостности гидроизоляции следует выполнять ее местный ремонт.

При выборе нового защитного гидроизоляционного покрытия следует учитывать причины образования дефектов в существующем покрытии. Причинами могут являться скрытые дефекты строительного периода (некачественный перехлест швов рулонных материалов, некачественные швы в бетонных элементах ограждающей конструкции, низкое качество бетона ограждающих стен, наличие осадочных, температурных или усадочных трещин и т.п.), а также нарушения сплошности гидроизоляции в результате ее старения и потери необходимых качеств. Признаками нарушения гидроизоляции могут быть отслаивание или вздутие штукатурки, растрескивание покрытия, появление влажных пятен и грибка на стенах.

Полную замену гидроизоляции следует проектировать в соответствии с указаниями МГСН 2.07-97.

При частичном восстановлении гидроизоляции стен подземных сооружений используются специальные замазки, гидрофобные растворы с низкой вязкостью, нагнетаемые в поровое пространство конструкций через шпуры, просверленные в толще стен, цементация трещин, поверхностные обмазочные составы. Для устранения высолов применяются специальные соли.

Окраску поверхности металлоизоляции рекомендуется периодически обновлять. При заметном процессе коррозии металлоизоляции следует использовать катодную защиту.

При проведении работ по восстановлению гидроизоляции необходим эффективный входной (качества материалов, состояния поверхностей), операционный и приемочный контроль качества.

10. Мониторинг реконструируемых зданий

10.1 Назначение, цели и задачи мониторинга

10.1.1 Целью мониторинга является разработка прогноза состояния реконструируемого объекта, воздействия его на окружающие здания и сооружения, на атмосферную, геологическую и гидрогеологическую среду в период реконструкции и последующие годы эксплуатации для оценки изменений их состояния, своевременного выявления дефектов, предупреждения и устранения негативных процессов, а также оценки правильности результатов прогноза, принятых методов расчета и проектных решений.

10.1.2 В задачи мониторинга входит обеспечение надежности системы "сооружение-основание" реконструируемого объекта, окружающих зданий и сооружений, недопущение негативных изменений окружающей среды, разработка технических решений предупреждения и устранения отклонений, превышающих предусмотренные в проекте, а также осуществление контроля за выполнением принятых решений.

10.1.3 В процессе мониторинга должен рассматриваться весь комплекс статических, динамических и антропогенных нагрузок, приводящих к качественному и количественному изменению характеристик состояния реконструируемого объекта и окружающих его зданий и сооружений, их пригодность к эксплуатации и степень воздействия на окружающую среду.

10.1.4 Мониторинг оснований и фундаментов является составной частью работ научно-технического сопровождения реконструкции объекта, которые осуществляет специализированная организация, занимающаяся вопросами геотехнических исследований, разработки проектных решений и технологий устройства.

10.1.5 При реконструкции особо сложных или имеющих историческое значение объектов, особенно в центральной части Москвы, мониторинг осуществляется под руководством координационного совета, который создается из представителей заказчика, генерального проектировщика, генерального подрядчика, местной администрации, а также научно-исследовательских и специализированных организаций.

10.1.6 Мониторинг следует проводить по специально разработанному проекту или программе. В состав проекта по реконструкции следует включать раздел "Система мониторинга на стройке". К составлению этого раздела должны привлекаться специализированные организации.

Методы и технические средства мониторинга должны назначаться в зависимости от ответственности сооружений, их конструктивных особенностей, геологических или гидрогеологических условий площадки, способа возведения, плотности окружающей застройки, требований эксплуатации и в соответствии с результатами геотехнического прогноза.

В зависимости от целей и задач мониторинг следует проводить в ходе строительства, в первый и последующие годы эксплуатации, вплоть до стабилизации процессов.

Состав, методы и объем мониторинга следует устанавливать в зависимости от геотехнической категории реконструируемого объекта в соответствии с МГСН 2.07-97 совместным решением заказчика и генпроектировщика.

Мониторинг целесообразно осуществлять с использованием комплексной автоматизированной программы, позволяющей оперативно выявлять все возникающие отклонения от программы, устанавливать необходимые взаимосвязи и регулировать весь процесс в целом.

10.2. Общие требования к мониторингу

10.2.1 Точность систем наблюдений и методов контроля должна обеспечивать достоверность получаемой информации результатов измерений и согласованность ее с точностью расчетных прогнозов, а также соответствовать требованиям об увязке между собой отдельных систем наблюдений в пространстве и времени.

10.2.2 При проведении длительных мониторинговых наблюдений необходимо обеспечивать при изменении внешних условий стабильность параметров измерительных устройств. При необходимости следует проводить тарировку измерительных устройств и вносить поправки в результаты измерений в зависимости от изменения температуры, влажности воздуха и других факторов.

10.2.3 Приборы и оборудование должны быть сертифицированы.

10.2.4 Выбор точек измерений необходимо производить на участках с наибольшей ожидаемой интенсивностью изменения наблюдаемых величин. При этом частота наблюдений должна быть согласована со скоростью развития наблюдаемых процессов.

10.3. Технология проведения мониторинга

10.3.1 В результате проведения мониторинга должны обеспечиваться предварительно установленные основные эксплутационные требования к объекту. Схема технологического процесса проведения операций мониторинга приведена на рисунке 10.1.

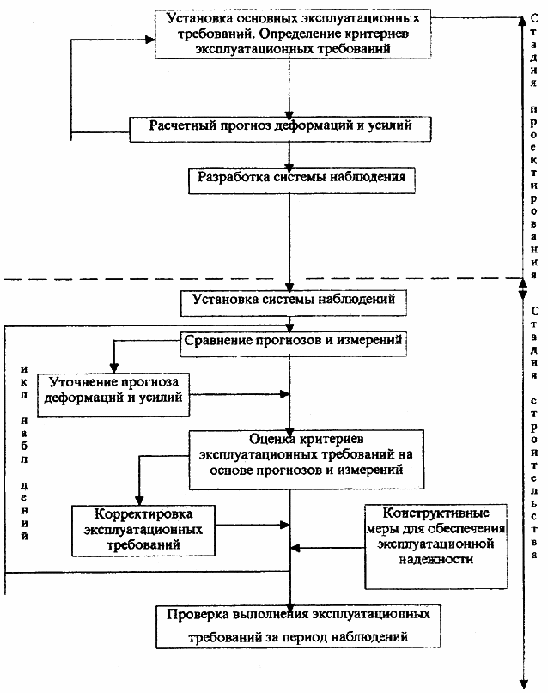

Схема технологического процесса мониторинга

Рис. 10.1

10.3.2 На стадии проектирования должны быть определены:

- основные эксплутационные требования к объекту и критерии их выполнения;

- прогноз расчетных величин деформаций и усилий;

- программы наблюдений.

10.3.3 На стадии производства работ осуществляется сравнение расчетных и наблюдаемых величин деформаций и усилий и оценка критериев эксплутационных требований на основе результатов сравнения. В необходимых случаях производится корректировка критериев выполнения эксплутационных требований, а также разработка дополнительных мероприятий по обеспечению эксплуатационной надежности реконструируемого объекта.

10.4. Объектный блок мониторинга

10.4.1 Объектный блок мониторинга предусматривает системы визуальных и инструментальных наблюдений за состоянием реконструируемого объекта, грунтов основания, а также окружающих зданий и сооружений.

10.4.2 Система визуальных наблюдений должна включать в себя:

- визуальный осмотр подземной части объектов;

- осмотр состояния несущих конструкций надземной части;

- фиксацию трещин в конструкциях (установление их направления, протяженности, величины раскрытия, установку маяков и систематическое ведение журнала наблюдений за ними).

10.4.3 Систематическое наблюдение за развитием трещин следует проводить при появлении их в несущих конструкциях зданий и сооружений с тем, чтобы выяснить характер деформации и степень опасности их для дальнейшей эксплуатации объекта. При наблюдениях за развитием трещины по длине концы ее следует периодически фиксировать поперечными штрихами, нанесенными краской, рядом с которыми проставляется дата осмотра.

10.4.4 Система инструментальных наблюдений состоит из подсистем:

- маяков, установленных на трещинах;

- системы геодезического контроля, включающей деформационные марки, расположенные на здании, грунтовые репера и измерительную аппаратуру;

- системы инклинометрического (деформационного) контроля для фиксации наклонов стен здания при его реконструкции.

10.4.5 При наблюдениях за раскрытием трещин по ширине следует использовать измерительные или фиксирующие устройства, прикрепляемые к обеим сторонам трещины: маяки, щелемеры, рядом с которыми проставляются их номера и дата установки.

10.4.6 При ширине трещины более 1 мм необходимо измерять ее глубину.

10.5. Система геодезического контроля

10.5.1 В процессе деформаций оснований фундаментов должны быть определены (отдельно или совместно) величины:

- вертикальных перемещений (осадок, просадок, подъемов);

- горизонтальных перемещений (сдвигов), при наличии специального обоснования;

- кренов.

10.5.2 Наблюдения за деформациями зданий, оснований и фундаментов следует производить в следующей последовательности:

- разработка программы измерений;

- выбор конструкции, места расположения и установка исходных геодезических знаков высотной и плановой основы;

- осуществление высотной и плановой привязки установленных исходных геодезических знаков;

- установка деформационных марок на зданиях и сооружениях;

- инструментальные измерения величин вертикальных и горизонтальных перемещений и кренов;

- обработка и анализ результатов наблюдений.

10.5.3 Геодезические знаки высотной и плановой основы, а также деформационные марки должны устанавливаться в свободных местах и иметь защитные устройства от их случайного повреждения.

10.5.4 Методы измерений вертикальных и горизонтальных перемещений и определение крена фундамента следует устанавливать программой измерения деформаций в зависимости от требуемой точности измерения, конструктивных особенностей фундамента, инженерно-геологической и гидрогеологической характеристик грунтов основания, возможности применения и экономической целесообразности метода в данных условиях. Методы измерений деформаций оснований зданий и сооружений следует проводить в соответствии с ГОСТ 24846-81 и "Руководством по наблюдениям за деформациями оснований и фундаментов зданий и сооружений". М., Стройиздат, 1975 г.

10.5.5 При производстве работ по реконструкции оснований и фундаментов зданий должны предусматриваться методы контроля в соответствии со СНиП 3.02.01-83 и ГОСТами 18321-73 и 16504-81.

Особое внимание следует уделять качеству производства работ по усилению фундаментов и укреплению грунтов основания с применением бурового, вибрационного и др. оборудования.
