Проектирование свайных фундаментов нового типа в Москве, часть 4
8.18. При зданиях со сборным железобетонным каркасом применяются ростверки стаканного типа, состоящие из плитной части и подколонника - стаканной части. Величина свеса ростверка от грани свай должна приниматься с учетом допускаемых отклонений свай в плане (в соответствии с разделом 11 настоящих рекомендаций). Размеры ростверков в плане должны приниматься в плане кратными 30 см, а по высоте - 15 см. Конструктивная высота ростверка назначается на 40 см больше глубины стакана. Ростверк рассчитывается в соответствии с требованиями СНиП 2.02.05-87. Ростверк расчитывается на изгиб (плитная часть, стаканная часть) и на продавливание (продавливание колонны и угловой сваи). Армирование ростверка производится плоскими сетками (плитная часть) и пространственными каркасами (стенки стакана), как правило, из арматуры класса АIII. Для ростверка применяют, как правило, бетон класса по прочности В15, В20. Ростверк укладывается на бетонную подготовку класса В7.5.
8.19. При зданиях с каркасом из монолитного железобетона или с металлическим каркасом применяются плитные ростверки. При этом высота ростверка определяется с учетом необходимой заделки арматурных выпусков или анкерных болтов. В остальном ростверк проектируется аналогично указанному в п.8.18.
8.20. Для
тяжелых каркасных зданий и сооружений применяются, как правило,
большеразмерные плитные ростверки (при размерах в плане 10
10
м и более). Они проектируются как стержневые системы на упругом
основании в виде сплошного свайного поля с использованием расчетных
пакетов программ для ПЭВМ. Высота плитного ростверка определяется,
как правило, из расчета возможности воспринятия поперечных сил без
установки поперечной (вертикальной) арматуры. Плитные ростверки
армируются верхними и нижними сетками из арматуры класса АIII,
которые укладываются на поддерживающие каркасы. Большеразмерные
плитные ростверки изготавливаются из бетона класса по прочности В25,
укладываемого на бетонную подготовку класса В7.5.
9. СОСТАВ ПРОЕКТА ФУНДАМЕНТНЫХ КОНСТРУКЦИЙ ИЗ СВАЙ
9.1. Проект фундаментных конструкций из свай должен соответствовать указаниям СНиП 11-01-95 "Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений". Оформление чертежей должно отвечать требованиям государственных стандартов системы проектной документации для строительства ЕСПДС.
9.2. При двухстадийном проектировании в состав проекта на стадии "ПРОЕКТ" входят:
- пояснительная записка, содержащая описание инженерно-геологических и гидрогеологических условий площадки строительства, конструктивных характеристик здания или сооружения, обоснования принятого решения по свайным фундаментам (внешние нагрузки, передаваемые на фундаменты, вид свай, их габариты, расчетные нагрузки на сваю - вертикальные вдавливающие и выдергивающие, горизонтальные, изгибающие моменты; деформации оснований фундаментов - вертикальные, горизонтальные, крены), технико-экономические характеристики сравниваемых вариантов, выполненных с соблюдением необходимых условий сопоставимости;
- чертежи фундаментов, позволяющих обосновать объемы работ, в том числе: маркировочные схемы расположения свай в плане (ленты, группы, свайное поле), маркировочные схемы расположения ростверков в плане, характерные геологические разрезы с нанесенными сваями и ростверками, обосновывающими принятые параметры свай и свайных фундаментов, чертежи принятых конструкций свай.
К проекту должен быть приложен перечень нормативных документов, на основании которых разработан проект.
9.3. На второй стадии при двухстадийном проектировании (стадии "РАБОЧАЯ ДОКУМЕНТАЦИЯ") или при одностадийном проектировании ("РАБОЧИЙ ПРОЕКТ") чертежи свайных фундаментов входят в комплект железобетонных конструкций (КЖ) и включают:
- лист "Общие данные", состоящий из сведений о составе комплектов чертежей марки КЖ, разработанного комплекта чертежей свайных фундаментов, перечня спецификаций, ведомости ссылочных и прилагаемых документов проекта, ведомости объемов работ; на листе должна быть приведена выкопировка из генплана с нанесенными архитектурно-строительными осями здания или сооружения, положением инженерно-геологических выработок (скважин, шурфов, точек зондирования и др.), линий инженерно-геологических разрезов, красных и черных отметок дневной поверхности земли, абсолютной отметки 0.000.
На листе должна быть сделана специальная надпись за подписью главного инженера проекта о том, что проект разработан в соответствии с действующими нормативными документами. Эта надпись помещается в левом нижнем углу чертежа и взята в рамку.
На листе должны быть даны общие указания, включающие наименование организации, выдавшей задание на проектирование, номер и дату договора, на основании которого разработан проект, перечень инженерно-геологических материалов, абсолютная отметка, условно принятая за 0.000. Должны быть указаны нагрузки, принятые на сваи (вертикальные, горизонтальные, изгибающие моменты) и обоснования их принятия в проекте. На листе указываются сведения о агрессивности воды-среды и принятой в проекте защите свай от коррозии. Указываются также сведения о источнике получения нагрузок на фундаменты; должны быть указаны требования к общим и неравномерным осадкам, которые обеспечиваются принятой конструкцией фундаментов.
При большом объеме информации лист "Общие данные" может быть выполнен на двух листах, первый из которых будет называться "Общие данные (начало)", второй - "Общие данные (окончание)".
- лист "Разрез(ы)", на котором изображаются характерные инженерно-геологические разрезы, на которые наносятся оси здания, линии с уровнями дна котлована с абсолютными отметками подошвы ростверков, отметками нижних концов свай, данными физико-механических свойств грунтов, необходимых для обоснования параметров свай;
- лист со схемами расположения свай со спецификациями;
- лист со схемами расположения ростверков со спецификациями;
- лист(ы) с конструкциями свай (если в этом имеется необходимость) со спецификациями;
- лист(ы) с конструкциями ростверка(ов) с опалубочными размерами, схемами армирования, спецификациями, со схемой нагрузок на фундамент(ы) и их величинами со спецификациями;
- лист(ы) с узлами и сечениями;
- чертежи железобетонных и арматурных чертежей (КЖИ).
Примечания:
1. Представленный состав характерных листов проекта свайных фундаментов удобен при использовании графических пакетов для разработки проектов свайных фундаментов на ПЭВМ. В этом случае проект может быть представлен в виде специальных альбомов чертежей, предназначенных для использования отдельными строительными подразделениями: альбом "Общие данные", альбом "Маркировочные схемы", альбом "Свайные группы (поля, кусты)", альбом "Ростверки", альбом "КЖИ", альбом "Сметы", при этом альбомы "Общие данные", "Свайные группы", "КЖИ", "Сметы" выполняются на формате А4, альбом "Ростверки" - на формате A3, альбом "Маркировочные схемы" - на форматах А3, А2, А1.
2. Рекомендуемая структура проекта позволяет в сравнительно короткое время накопить необходимую базу данных применительно к рассматриваемому региону (префектуре, городу).
3. Приведенная структура чертежей облегчает внесение необходимых коррективов в чертежи в процессе строительства и облегчает подготовку и обработку исполнительной документации.
10. УСТРОЙСТВО ФУНДАМЕНТНЫХ КОНСТРУКЦИЙ ИЗ СВАЙ
10.1. Устройство фундаментных конструкций из свай любого типа выполняется в следующей последовательности:
- планировка площадки или подготовка котлована;
- приемка-сдача котлована;
- разбивка и закрепление осей погружаемых или изготавливаемых свай;
- погружение или изготовление свай;
- сдача-приемка свайного поля;
- срубка головок свай;
- зачистка котлована в местах устройства ростверков;
- устройство бетонной подготовки;
- монтаж арматуры ростверков или плит;
- сдача-приемка арматуры ростверков или плит;
- укладка бетонной смеси в ростверки или плиты;
- сдача-приемка ростверков или плит с получением разрешения на дальнейшее выполнение работ.
10.2. Для выполнения работ по устройству фундаментных конструкций из свай применяются технические средства, подразделяемые на основные, вспомогательные и для контроля качества работ.
10.3. К основным техническим средствам относятся копры, станки и молоты для погружения свай; буровые станки, пневмопробойники для изготовления свай; крановое оборудование, используемое для навесных копровых стрел или буровых рабочих органов; автобетоносмесители большой емкости, приготовляющие и доставляющие литую бетонную смесь для изготавливаемых на строительных площадках свай.
10.4. К вспомогательным техническим средствам относятся машины и механизмы общестроительного назначения, в том числе автотранспортные средства; машины для земляных работ; погрузочно-разгрузочные средства; компрессоры; оборудование для сварочных работ; свайные наголовники; инвентарные хомуты для срубки голов свай; отбойные молотки; бетонолитные трубы; бункеры и бадьи для укладки бетонной смеси.
10.5. К техническим средствам для контроля качества выполнения работ относятся геодезические инструменты; отказомеры; гаммаплотномеры; приборы для неразрушающих способов определения марок бетона свай и ростверков, фактических величин защитного слоя бетона.
10.6. При разбивке осей свай отклонение от проектного положения в плане не должно превышать ±5 мм. Проектное положение свай рекомендуется закреплять на месте окопанными металлическими штырями, забитыми на глубину 0,2-0,3 м.
10.7. Погружение бурозавинчивающихся свай рекомендуется производить с помощью буровых установок типа СО-2 или СО-1200, развивающих крутящий момент до 3210 кгм.
10.8. В процессе погружения бурозавинчивающихся свай через каждые 0,5 м должны фиксироваться и заноситься в журнал продолжительность погружения сваи и значения крутящего момента.
10.9. В целях минимального нарушения структуры грунта при погружении бурозавинчивающихся свай и сокращения времени погружения величина осевой пригрузки должна согласовываться с плотностью проходимого грунта.
В процессе
погружения сваи осевая пригрузка корректируется таким образом, чтобы
коэффициент погружения сваи
,
вычисляемый как отношение теоретического числа оборотов сваи на 0,5 м
ее погружения
к фактическому числу оборотов
, определяемому путем умножения скорости вращения выходного вала
установки для погружения на продолжительность погружения сваи на 0,5
м, был возможно ближе к 1.
Примечание.
Теоретическое число оборотов сваи на 0,5 м ее погружения
определяется путем деления
=
0,5 м на шаг спиральной навивки.
10.10. В некоторых случаях, при соответствующем обосновании расчетом и согласовании с проектной организацией, допускается изменение расположения бурозавинчивающихся свай с глухим наконечником в процессе производства работ (извлечение свай при встрече с местными скоплениями галечника, крупными валунами и т.п. и повторное погружение свай).
10.11. Если по
данным инженерно-геологических изысканий на всю проектную глубину
погружения бурозавинчивающихся свай или на ее часть залегают плотные
грунты либо грунты, содержащие крупнообломочные или другие включения,
затрудняющие погружение свай непосредственно в грунтовый массив,
допускается применение лидерных скважин диаметром, не менее чем на
0,1
меньшим диаметра ствола сваи (),
и расположением их забоя не менее чем на 1 м выше проектной отметки
расположения нижних концов свай.
10.12. В
неустойчивых грунтах вместо устройства лидерных скважин следует
выполнять рыхление грунтов шнековым буром (без подъема его при
бурении) в пределах грунтового массива (цилиндра), диаметр которого
не менее чем на 0,1
меньше диаметра ствола сваи, и отметка низа массива не менее чем на
0,5 м выше проектной отметки расположения нижних концов свай.
10.13. При устройстве фундаментных конструкций из бурозавинчивающихся свай со съемным наконечником, когда стенки свай выполняют роль инвентарных обсадных труб, следует учитывать требования, относящиеся к устройству буронабивных свай типа БСИ.
10.14. При устройстве фундаментных конструкций из бурозавинчивающихся свай с глухим наконечником, заполненных бетоном без армирования, бетонирование полостей свай следует производить свободным сбрасыванием бетонной смеси с осадкой конуса 5-7 см. Уплотнение бетона глубинным электровибратором производится только в головной части ствола.
10.15. При устройстве фундаментных конструкций из бурозавинчивающихся свай с глухим наконечником, заполненных бетоном с армированием, в пределах высоты установки арматуры бетонирование полостей свай следует производить методом ВПТ.
10.16. Устройство щебеночных свай рекомендуется производить c помощью пневмопробойников типа ИП-4603Б диаметром 130 мм или СО-134А диаметром 155 мм.
10.17. При использовании указанных пневмопробойников работы выполняются в следующей последовательности:
- установка
направляющей для пневмопробойника на расстоянии (0,15-0,25)
от грани фундамента (-
ширина фундамента) с необходимым наклоном к горизонту, назначаемым в
проекте;
- пробивка пневмопробойником лидерного участка скважины на глубину, соответствующую 1/3 - 1/2 длины пневмопробойника, и его извлечение;
- заполнение пройденного участка скважины щебнем или гравием;
- втрамбовывание засыпанного материала пневмопробойником в стенки скважины и доуглубление скважины на 1/3 - 1/2 длины пневмопробойника с последующим его извлечением;
- повторение операций по заполнению нового участка щебнем или гравием, втрамбовыванию засыпанного материала и проходке следующего участка скважины;
- заполнение щебнем образовавшейся скважины после окончания втрамбовывания щебня до предусмотренной проектом глубины;
- бетонирование головы сваи на глубину 1 м от поверхности грунта.
10.18. Бетонирование головы сваи осуществляют литым бетоном класса В15. Перерыв между окончанием заполнением свежим щебнем и бетонированием не должен превышать одного часа.
10.19. Количество операций по втрамбовыванию щебня на каждом участке скважины зависит от диаметра формируемой сваи и устанавливается в проекте.
10.20. Сложность и новизна конструкции комбинированного свайно-плитного фундамента требует тщательного анализа всех элементов технологии производства работ, особенно при использовании буронабивных свай. Эти элементы должны быть предусмотрены в подробно разработанном проекте производства работ, учитывающем особенности принятых конструкций свай и условий площадки строительства, а также технические возможности строительных организаций, осуществляющих строительство фундаментов. Особое внимание должно быть уделено элементам работ, от которых в первую очередь зависит несущая способность фундамента.
10.21. При бурении скважин в водонасыщенных грунтах в cкважинах должен быть обеспечен уровень бурового (бентонитового или специального) глинистого раствора на 1-2 м выше уровня подземных вод, до бетонирования скважины следует тщательно проверить состояние забоя скважины, должен быть установлен надежный контроль зa непрерывностью подачи бетона, его качеством и фактическим объемом бетонной смеси, уложенной в скважину.
10.22. Укладка бетона фундаментной плиты должна производиться на ненарушенный уплотненный грунт на предусмотренную проектом подготовку. Бетонирование плиты может производиться только после приемки свай.
10.23. Работы по устройству буронабивных и буросекущихся свай типа БСИ осуществляют станками вращательного и ударно-канатного бурения в соответствии с технологическими схемами, представленными на рис.10.1 и 10.2. При этом рекомендуется использовать отечественную установку СП-45, либо зарубежные установки "Бенсто", "Касагранде" и "Бауер".

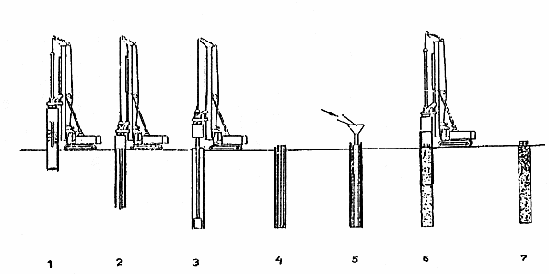

Рис.10.1. Технологическая схема устройства буронабивных свай станками вращательного бурения:
1. Погружение обсадной трубы; 2. Бурение в обсадной трубе; 3. Зачистка забоя ковшовым буром; 4. Установка арматурного каркаса; 5. Бетонирование сваи; 6. Извлечение обсадной трубы; 7. Готовая буронабивная свая.

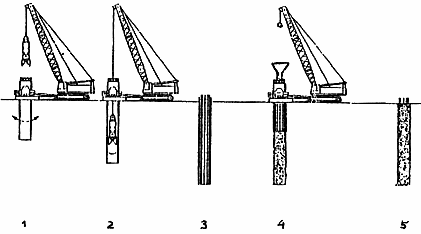

Рис.10.2. Технологическая схема устройства буронабивных свай станками грейферного бурения:
1. Погружение обсадной трубы 2. Извлечение грунта из обсадной трубы 3. Установка арматурного каркаса 4. Бетонирование сваи с извлечением обсадной трубы 5. Готовая буронабивная свая
10.24. Применяемые при устройстве свай типа БСИ инвентарные обсадные трубы должны состоять из отдельных секций, причем стыки ниже уровня подземных вод должны быть герметичными.
10.25. При применении буронабивных свай типа БСВо, устраиваемых с уширением и закреплением стенок неизвлекаемыми обсадными трубами, рекомендуется использовать отечественные установки вращательного и ударно-канатного бурения БС 1-М, УКС или УРБ-ЗАМ.
10.26. При применении буронабивных и буросекущихся свай типа БСС, устраиваемых без закрепления стенок скважин, рекомендуется использовать отечественные установки вращательного бурения СО-2 и СО-1200.
10.27. Бурение скважин для устройства свай типа БСИ и БСВо должно производиться без опережения забоя относительно нижнего конца обсадной трубы.
При бурении в обводненных песчаных грунтах с прослойками плывуна, заполняющего полость обсадкой трубы, следует осуществлять подачу в нее воды для поддержания расчетного уровня грунтовых вод избыточным напором не менее 4 м.
В процессе бурения скважин под сваи следует отмечать провалы инструмента. При фиксировании провала необходимо остановить работы и сообщить авторскому надзору.
10.28. Выбуренный грунт должен грузиться непосредственно в автотранспорт или перегружаться автопогрузчиком в автотранспорт и вывозиться за пределы строительной площадки.
10.29. После завершения проходки скважины производится зачистка забоя от шлама механическим способом, а при опирании свай на скальные грунты зачистка забоя может выполняться дополнительно гидравлическим способом. Затем должна быть осуществлена проверка соответствия фактической глубины скважины проектной с допуском ±100 мм.
10.30. Бурение скважин рядом с ранее изготовленными сваями допускается лишь по прошествии не менее 48 часов после окончания бетонирования последних.
10.31. Армокаркас перед установкой должен быть проверен на соответствие проекту. Каркас должен иметь не менее 3-х фиксаторов через каждые 5 метров его длины для обеспечения защитного слоя бетона. Длина армокаркаса должна равняться разности отметок между забоем скважины и верхом выпусков.
10.32. Каркас перед установкой должен быть очищен от случайно налипшего на него грунта. Строповка каркаса при погружении в скважину должна обеспечивать его проектное положение. Запрещается опускать каркас в наклонном положении.
Если при осмотре скважины с установленным армокаркасом отмечено наличие следов шлама в забое скважины, армокаркас должен быть извлечен и проведена зачистка скважины.
10.32.
Буронабивные и буросекущиеся сваи должны выполняться из бетона класса
не ниже В15 по прочности на сжатие (на плотных заполнителях) и марки
по водонепроницаемости W6. Бетонная смесь должна удовлетворять
требованиям ГОСТ 7473-85 "Смеси бетонные. Технические условия"
и приготовляться на щебне фракции 5
30
мм.
10.34. Марка удобоукладываемости бетонной смеси - П4, определяемая по показаниям осадки стандартного конуса по ГОСТ 10181.1-81, должна составлять к моменту ее укладки не менее 18 см. Смесь должна быть однородной и не расслаиваться при перевозке и укладке.
Удобоукладываемость бетонной смеси определяется на месте и записывается в особую ведомость рабочего журнала. Остальные показатели отражаются в паспорте на бетонную смесь по ГОСТ 7473-85.
10.35. Прочность бетона буронабивных и буросекущихся свай определяется по ГОСТ 18105-86 с обязательным изготовлением контрольных образцов и обеспечением их твердения в условиях аналогичных твердению свай. Объем контролируемой партии назначается равным объему бетона, уложенному за 1 сутки.
10.36. Бетонирование свай разрешается только после освидетельствования и оформления актов на скрытые работы по бурению и армированию свайных скважин. При бетонировании свай следует соблюдать требования СНиП 3.03.01-87 "Несущие и ограждающие конструкции".
10.37. Бетонная смесь в скважину должна укладываться способом вертикального перемещения трубы (ВПТ). Для бетонирования должен применяться приемный бункер с бетонолитной трубой диаметром 250-325 мм (объем бункера должен быть не менее внутреннего объема бетонолитной трубы). Стыки секций бетонолитной трубы должны быть герметичными. При наличии (перед началом бетонирования) воды в скважине слоем более 20 см бетонолитная труба должна быть оборудована обратными клапанами.
10.38. Расстояние между забоем скважины и нижним торцом бетонолитной трубы при начале бетонирования не должно превышать 30 см. В процессе бетонирования следует осуществлять подъем бетонолитной трубы. При этом нижний торец должен быть постоянно заглублен под уровень бетонной смеси не менее чем на 1 м. Процесс бетонирования сваи должен быть непрерывным до полного заполнения бетоном скважины.
10.39. В процессе бетонирования следует определять показатель подвижности бетонной смеси по п.10.34 настоящих рекомендаций. При несоответствии подвижности бетонная смесь к укладке не допускается. Также производится постоянный отбор бетонных образцов по п.10.35.
10.40. Подача бетонной смеси в свайную скважину осуществляется до момента выхода чистой (без шлама) бетонной смеси на поверхность и заканчивается удалением загрязненного слоя бетонной смеси. После чего извлекается последняя секция обсадной трубы и формируется оголовок сваи.
10.41. Проходка скважин для буроинъекционных свай выполняется вращательным бурением - в стенах фундамента трехшарошечными долотами, а в грунтах - шнековым буром или шарошечными долотами в соответствии с технологическими схемами, представленными на рис.10.3 и 10.4.

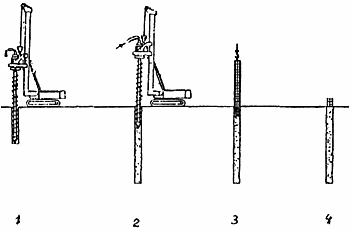

Рис.10.3. Технологическая схема устройства буроинъекционных свай
с использованием шнекового бурения:
1. Бурение скважины без выемки грунта 2. Бетонирование сваи через буровой став 3. Установка армокаркаса 4. Готовая буроинъекционная свая

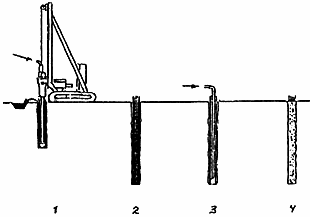

Рис.10.4. Технологическая схема устройства буроинъекционных свай
под глинистым раствором с использованием шарошечных долот:
1. Бурение скважины под глинистым раствором 2. Установка армокаркаса 3. Инъекция мелкозернистого бетона 4. Готовая свая
10.42. Для укрепления устья скважины буроинъекционной сваи в кладке усиливаемых фундаментов устанавливаются трубы-кондукторы. Установку трубы-кондуктора с внутренним диаметром, равным диаметру сваи или большим, производят в заранее пробуренную и заполненную цементным раствором скважину.
10.43. Разбуривание цементного камня в трубе-кондукторе следует начинать не ранее, чем после двухсуточной выстойки трубы-кондуктора в скважине с обязательной фиксацией этого факта в журнале работ. Бурение в трубе-кондукторе следует вести с продувкой сжатым воздухом. По окончании разбуривания цементного камня в трубе-кондукторе последующее бурение скважин в песчаных и других неустойчивых грунтах ведется до проектной отметки под защитой бентонитового раствора или полым шнеком без выемки грунта.
По окончании шарошечного бурения следует произвести промывку скважины через буровой став свежим буровым глинистым раствором от шлама в течение 3-5 минут.
10.44. Установка арматурного каркаса, как правило, должна предшествовать инъекционным работам, но при соответствующем обосновании арматурный каркас разрешается также устанавливать в скважину, уже заполненную цементным инъекционным раствором. В последнем случае время сборки и монтажа арматурного каркаса должно обеспечивать его установку в проектное положение до начала схватывания инъекционного раствора и быть не более 1 часа.
10.45. Установку армокаркаса буроинъекционной сваи в скважину следует производить отдельными секциями. Стыковка арматурных стержней секций должна осуществляться ручной дуговой сваркой.
Арматурный каркас должен иметь фиксирующие элементы для центрирования его в скважине и обеспечения требуемой толщины защитного слоя. Секции армокаркаса перед установкой следует очистить от случайно налипшего на него грунта.
10.46. Скважины буроинъекционных свай должны заполняться инъекционным раствором - мелкозернистой бетонной смесью. Инъекционный раствор должен быть однородным и не расслаиваться при транспортировке и инъекции, для чего его марка по удобоукладываемости, определяемая по ГОСТ 7473-85, должна быть П4.
10.47. Приготовлять инъекционный раствор следует на строительной площадке непосредственно перед его нагнетанием в скважину. Для приготовления раствора следует использовать скоростные смесители с частотой вращения не менее 200 об/мин. Продолжительность перемешивания составляющих раствора должна быть не менее 60 с.
10.48. Инъекционный раствор следует расходовать не позднее 2-х часов после его изготовления. Один раз в сутки должны отбираться образцы инъекционного раствора для контроля его прочности после 28-дневного твердения в условиях, аналогичных условиям изготовления буроинъекционных свай.
10.49. Заполнение скважины инъекционным раствором необходимо производить либо непосредственно через буровой став, либо через трубу-инъектор. В любом случае заполнение должно производиться от забоя скважины снизу вверх до полного вытеснения бурового раствора и появления в устье скважины чистого инъекционного раствора.
После заполнения скважины твердеющим раствором и установки арматурного каркаса в проектное положение следует произвести опрессовку сваи. Для опрессовки в верхней части трубы-кондуктора необходимо установить тампон (обтюратор) с манометром и через инъектор произвести нагнетание раствора под давлением 0,2-0,3 МПа в течение 1-3 минут.
10.50. При устройстве буроинъекционных свай весь процесс инъектирования раствора до полного заполнения скважины должен осуществляться при расположении нижнего конца инъекционной трубы на расстоянии не более 0,5 м от забоя скважины (в начальный момент инъектирования нижний конец инъекционной трубы должен располагаться непосредственно на забое скважины). Диаметр инъекционных труб должен быть не менее 40 мм. Удобоукладываемостъ инъекционного раствора перед укладкой должна быть П4 (18-20 см по стандартному конусу).
10.51. Расход инъекционного раствора на одну сваю должен быть не менее 1,25 и не более 2,5 объема скважины. При утечках инъекционного раствора из скважины буроинъекционной сваи (не позволяющих поднять давление опрессовки до проектной величины), следует прекратить его инъекцию при подаче раствора в объеме, равном 2,5 объема скважины, а затем выполнить повторную опрессовку через 12 час.±1 час.
10.52. Для забивки свай заводского изготовления применяется копровое оборудование (простые, механизированные и универсальные копры), а также навесное или сменное оборудование на базе тракторов и экскаваторов. Забивка осуществляется сваепогружателями-молотами (механическими, паровоздушными, дизельными штанговыми, трубчатыми или гидравлическими), или вибропогружателями, навешиваемыми на копровую стрелу.
10.53. После получения проекта производится подбор копрового оборудования и сваепогружателя. Копер подбирается исходя из требуемого удельного давления копра на грунт под ходовой частью, полезной высоты стрелы, грузоподъемности лебедки. Сваепогружатель подбирается исходя из инженерно-геологических особенностей площадки строительства, соотношения веса ударной части молота и веса сваи, возможности применения способа забивки на рассматриваемой площадке.
10.54. Забивка свай осуществляется до проектной отметки при получении проектного отказа (величины погружения сваи от одного удара), рассчитываемого по динамическим формулам, приведенным в СНиП 2.02.03-85.
10.55. При необходимости пробивки в процессе погружения свай слоев или прослоек плотных грунтов в целях сокращения продолжительности забивки свай, обеспечения их сохранности и погружения до заданных отметок применяются лидерные скважины. В этих случаях лидерные скважины делаются обычно на 5 см менее диагонали поперечного сечения погружаемой сваи на глубину до подошвы плотной прослойки.
10.56. Лидерные скважины рекомендуется применять также при забивке свай в водонасыщенные глинистые грунты, которые не успевают уплотняться в процессе забивки свай, что приводит к вертикальным деформациям грунтов, вызывающим выпор погруженных ранее свай, разрушение стыков составных свай, разрушение фундаментных конструкций существующих зданий и сооружений, если забивка производится на расстояниях менее 20 м от них.
10.57. Глубина указанных в п.10.56 лидерных скважин назначается исходя из условия обеспечения их устойчивости без крепления. Глубина устойчивой скважины независимо от ее диаметра может быть определена по формуле:
(10.1)
где
- предельная глубина устойчивой скважины в м;
-
недренированное сопротивление глинистого грунта сдвигу в кПа.
Учитывая
существующую зависимость между недренированным сопротивлением
глинистого грунта сдвигу
и сопротивлением грунта под конусом зонда
при статическом зондировании в виде
,
глубину устойчивой скважины можно рассчитать по формуле:
(10.2)
10.58. Перед началом массовой забивки свай рекомендуется, как правило, выполнять динамические испытания свай и, при необходимости, статические испытания свай, руководствуясь требованиями ГОСТ 5686-94 "Грунты. Методы полевых испытаний сваями".
11. ПРИЕМКА И КОНТРОЛЬ КАЧЕСТВА РАБОТ ПО УСТРОЙСТВУ
ФУНДАМЕНТНЫХ КОНСТРУКЦИЙ ИЗ СВАЙ
11.1. Приемка фундаментных конструкций из свай производится по результатам приемочного контроля на основе проектной и исполнительно-производственной документации, ставит своей целью установление соответствия возведенных конструкций проекту и требованиям нормативных документов и является документированным свидетельством пригодности принимаемых фундаментов для выполнения последующих этапов строительно-монтажных работ по возведению здания или сооружения.
11.2. Контроль и приемка свай и свайных ростверков осуществляется службой технического надзора заказчика с участием авторов проекта свайных фундаментов и исполнителей, выполнивших работы по сооружению фундаментов.
11.3. Приемка свайных фундаментов осуществляется в два этапа: после погружения или изготовления свай и после выполнения работ по устройству ростверков.
11.4. Запрещается устройство ростверков и вывод с площадки оборудования для погружения и изготовления свай до устранения дефектов, выявленных в процессе осуществления авторского надзора и приемки свайного поля.
Запрещается также монтаж конструкций зданий и сооружений до приемки ростверков.
11.5. Приемка работ по устройству фундаментных конструкций из свай должна производиться на основании:
- проектов фундаментов из свай и проектов производства работ;
- паспортов заводов-изготовителей на погружаемые сваи и сборные ростверки, а также щебень (гравий), армокаркасы и товарный бетон для изготавливаемых на площадке свай и монолитных ростверков;
