МДС 21-1.98 к СНиП 21-01-97, часть 5

• часть 1
• часть 2
• часть 3
• часть 4
• часть 5
• часть 6
• часть 7

8. Стоимость здания и технологической части определяется по проектным материалам, при их отсутствии — по укрупненным показателям.

9. Вероятность безотказной работы первичных средств тушения принимается в зависимости от скорости распространения горения по поверхности V₁ (табл. 1).

Таблица1

10. Вероятность тушения пожара привозными средствами р ₂ определяется в зависимости от нормативного расхода воды на наружное пожаротушение и на основании данных о бесперебойности водоснабжения пожарного водопровода или насосами пожарных машин из водоемов q _n (табл. 2).

Таблица 2

11. Вероятность тушения пожара установками автоматического пожаротушения при отсутствии статистических данных р ₃ принимается равной 0,86, вероятность действия автоматической пожарной сигнализации — 0,72.

12. Коэффициент к, учитывающий косвенные потери, определяется по статистическим данным для аналогичных объектов как отношение косвенных потерь к прямым. В величину косвенных потерь следует включать:

 — капитальные затраты на восстановление основных фондов;

 — заработную плату за время простоя;

 — оплату демонтажных работ и разборку строительных конструкций;

 — потери части условно-постоянных накладных расходов;

 — потери от недополучения прибыли из-за недовыпуска продукции;

 — потери из-за недоставки продукции;

 — потери предприятия с учетом сопряженности работы производств.

13. Площадь развития пожара рассчитывается в зависимости от вида пожара и средств пожаротушения.

При успешном действии первичных средств пожаротушения F _пож. принимается в зависимости от их технических характеристик равной 0,5—4 м² .

При успешном действии установок автоматического пожаротушения площадь пожара F *_пож. принимается равной нормативной площади тушения пожара для расчета расхода средств тушения установками пожарной автоматики по табл. 1 СНиП 2.04.09-84.

Для локальных пожаров площадь пожара при тушении привозными средствами F' _пож. принимается равной площади размещения пожарной нагрузки.

Для объемных пожаров площадь пожара F' _пож. при тушении привозными средствами рассчитывается по формуле

F' _пож. = n ( V _л B _св.г )² , (13)

где V _л — линейная скорость распространения горения по поверхности, принимаемая по табл. 3, м/мин;

В _св.г — время свободного горения, мин.

Таблица 3

Для объемных пожаров при неэффективном действии всех средств тушения площадь пожара F'' _пож. принимается равной площади объекта.

14. Для расчета потерь от пожара необходима оценка количественных показателей, характеризующих длительность и интенсивность воздействия пожара и позволяющих установить размеры его развития, повреждения здания и технологического оборудования.

15. Для оценки воздействия пожара на основе анализа размещения пожарной нагрузки и выявления наиболее пожароопасных участков технологического процесса задаются условно места возникновения пожара и анализируются условия его протекания в зависимости от объемно-планировочного и конструктивного решений.

16. По характерным условиям протекания пожара здания разделяются на 3 основных типа:

1. Здание, состоящее из одного объема или нескольких объемов, разделенных противопожарными преградами. В здании происходит свободное распространение пожара по пожарной нагрузке в пределах пожарного отсека, который или заканчивается затуханием, или переходит в горение по всему объему.

2. Здание, состоящее из отдельных помещений. Пожар протекает в пределах помещения до затухания или распространения в другие помещения по проемам, коммуникациям, либо после наступления предела огнестойкости ограждающих конструкций помещений.

3. Здание, состоящее из основного объема и встроенных помещений в виде вставок или встроек. Возможно возникновение пожара как в основном объеме с развитием, характерным для типа 1, так и в отдельных помещениях с развитием пожара, характерным для типа 3 и переходом его в основной объем.

17. В здании или помещении рассчитывается пожарная нагрузка в кг (14) или МДж (15) на 1 м² площади пола, части его при неравномерном распределении пожарной нагрузки или площади тепловоспринимающих ограждающих конструкций

, (14)

где р — пожарная нагрузка, кг/м² ;

M_i , — масса i -го вещества или материала, кг;

S — площадь пола помещения, части пола или площадь тепловоспринимающих ограждающих конструкций, м² ;

j — число видов веществ и материалов, составляющих пожарную нагрузку

, (15)

где р — пожарная нагрузка, МДж/м² ;

 — количество теплоты, выделяемой 1 кг i-го вещества или материала при сгорании (низшая теплота сгорания), МДж/кг.

18. В пожарную нагрузку включаются способные гореть вещества и материалы (сгораемые и трудносгораемые), находящиеся в пределах помещения в период их наибольшего скопления.

19. При расчете пожарной нагрузки на 1 м² площади тепловоспринимающих ограждающих конструкций их площадь определяется по формуле

S=S _пов. — A_i (16)

где S _пов. — площадь ограждающих конструкций помещения, м² ;

А i  — площадь /-го проема в ограждающих конструкциях, м² .

20. При неравномерном размещении сгораемых веществ и материалов пожарная нагрузка рассчитывается на 1 м² в части пола (участка), на котором она размещена.

21. В зависимости от величины пожарной нагрузки, ее размещения по площади и параметров помещения определяется вид пожара*:

 —локальный;

 — объемный, регулируемый пожарной нагрузкой;

 — объемный, регулируемый вентиляцией.

22. Локальный пожар возможен при следующих условиях:

 — площадь участка, на котором размещена пожарная нагрузка, не превышает значений S _доп. , приведенных в табл. 4;

 — расстояние между границами участков / не превышает значений, рассчитанных по формулам:

при H>З d l=4d; (17)

при H < З d l=7d-H, (18)

где Н — высота помещения, м;

d — диаметр круглого участка или большая сторона прямоугольного участка размещения пожарной нагрузки, м.

_____

* Приведены основные положения из «Методов расчета температурного режима пожара в помещениях зданий различного назначения». — М.: ВНИИПО, 1988. (Рекомендации. Авторы: Молчадский И.С., Гутов В.Н., Зотов С.В. и др.)

Таблица 4

23. Вид объемного пожара определяется из соотношения:

P к < Рк.кр—пожар, регулируемый нагрузкой (ПРН);

р к > Рк.кр— пожар, регулируемый вентиляцией (ПРВ),

где Рк — пожарная нагрузка, приведенная к древесине на 1м² ограждающих конструкций помещения, кг/м² .

Рк.кр — критическая пожарная нагрузка, принимаемая равной 8 кг на1 м² площади ограждающих тепловоспринимающих конструкций:

(19)

здесь  — низшая теплота сгорания вещества или материала, МДж/кг;

 — низшая теплота сгорания древесины, МДж/кг.

24. Для каждого вида пожара определяются параметры, характеризующие его воздействие на здание и технологическое оборудование, а также площадь пожара.

25. Для локальных пожаров характерно выгорание пожарной нагрузки в пределах участка горения, а также повреждение конструкции перекрытий или покрытий в зоне горения.

Площадь выгорания при свободно развивающемся локальном пожаре принимается при горении твердых сгораемых веществ равной площади участка размещения пожарной нагрузки, при горении горючих и легковоспламеняющихся жидкостей — из расчета растекания из единицы оборудования 1 л на площадь 1 м² с учетом возможности одновременного загорания соседнего с аварийным оборудования.

26. Возможность разрушения несущих конструкций, а также конструкций перекрытия или покрытия в зоне локального пожара определяется на основе сравнения эквивалентной продолжительности t _экв. пожара с пределом огнестойкости конструкций По.к.:

t _экв < По.к. — конструкция не теряет несущей способности;

t_экв > По.к — конструкция теряет несущую способность.

27. Эквивалентная продолжительность пожара t _экв. характеризует продолжительность стандартного пожара, последствия от воздействия которого эквивалентны воздействию реального пожара на строительную конструкцию.

28. Эквивалентная продолжительность локального пожара определяется по рис. 1, 2, 3 в зависимости от продолжительности локального пожара, которая рассчитывается по формуле

t = P/R, (20)

где R  — средняя скорость выгорания пожарной нагрузки, кг/м² ·с;

Р — пожарная нагрузка на 1 м² участка размещения пожарной нагрузки.

Для горизонтальных конструкций H — высота помещения, для вертикальных — расстояние от оси факела до конструкции.

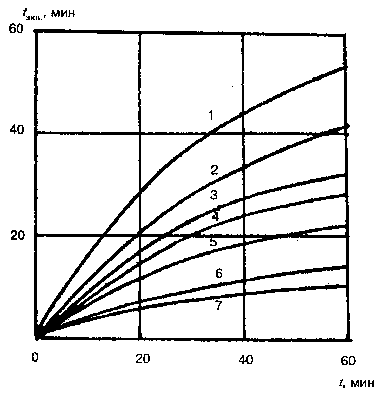

Рис. 1. Зависимость эквивалентной продолжительности пожара от времени пожара для железобетонных и or-незащищенных металлических конструкций покрытия в условиях локальных пожаров

Н— высота помещения, м; F— площадь помещения, м²

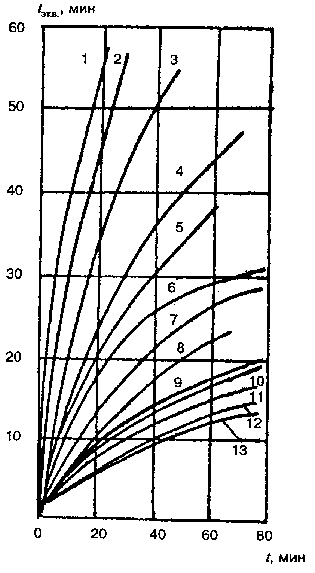

Рис. 2. Зависимость эквивалентной продолжительности пожара от времени пожара для горизонтальных незащищенных металлических конструкций в условиях локальных пожаров

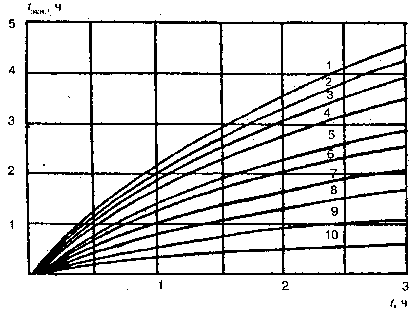

Рис. 3. Зависимость эквивалентной продолжительности пожара от времени пожара для вертикальных металлических конструкций в условиях локальных пожаров

29. Для определения размеров повреждения здания в случае объемного пожара рассчитывается температурный режим и продолжительность пожара в помещении и его воздействие на несущие и ограждающие конструкции.

Возможность обрушения несущих и ограждающих конструкций в условиях объемных пожаров определяется из соотношения п. 26.

30. Продолжительность t и максимальная среднеобъемная температура T _max объемного пожара, регулируемого нагрузкой (рис. 4) определяются по формулам:

(21)

(22)

где Т₀ — начальная среднеобъемная температура, °С. Температурный режим описывается зависимостью

Т = 345 W lg(8t+ 1); (23)

W = T т ax / Tc т (24)

где W — коэффициент, характеризующий температурный режим пожара;

T _max — максимальная среднеобъемная температура, определяемая по формуле (22);

T _ст  — температура стандартного пожара в момент времени, соответствующий времени достижения Т _max .

31. Для пожаров, регулируемых вентиляцией (рис. 5), продолжительность пожара определяется зависимостью

(25)

где Р _к — пожарная нагрузка, приведенная к древесине, кг/м² ;

А  — площадь проемов помещений, м² ;

h  — высота проемов, м² ;

A_t  — площадь ограждающих конструкций, м² .

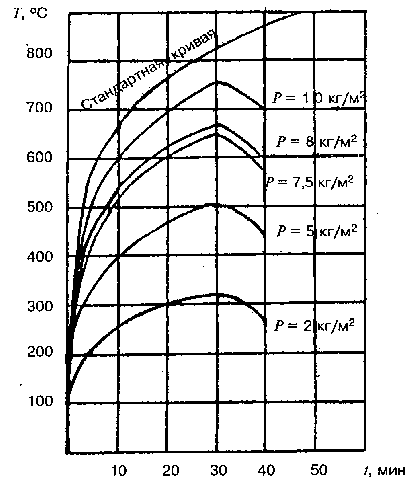

Рис.4. Температурные режимы ПРН

Рис. 5. Номограмма для определения максимальной среднеобъемной температуры и времени ее достижения при ПРВ.

32. Эквивалентная продолжительность объемного пожара для несущих и ограждающих конструкций определяется по зависимостям, приведенным на рис. 6, 7.

33. Для определения предельного значения количества пожарной нагрузки фактический предел огнестойкости для каждой строительной конструкции приравнивается эквивалентной продолжительности пожара.

34. Для условий локального пожара предельное значение количества пожарной нагрузки определяется по формуле

P пр = t R ср F, (26)

где t — продолжительность локального пожара.

35. Для условий объемного пожара предельное значение количества пожарной нагрузки определяется по формуле

где t — условная продолжительность объемного пожара.

Рис. 6. Зависимость эквивалентной продолжительности пожара для железобетонных плит перекрытия от

времени пожара для ПРВ

1 — П _р = 0.3; 6 — 0,15;

2 — 0,27; 7 — 0,12;

3 — 0,24; 8 — 0,09;

4 — 0,21; 9 — 0,06;

5 — 0,18; 10 — 0,03;

при V £ 10³

при V> 10³

здесь V— объем помещения, м³ ; Аi— площадь i-го проема, м² ; h_i  — высота i-го проема, м; S  — площадь пола помещения, м²

Рис. 7. Зависимость эквивалентной продолжительности пожара для несущих железобетонных стен от времени пожара для ПРВ

1—П _р =0,3; 6— 0,15;

2— 0,18; 7— 0,12;

3 — 0,24; 8 — 0,09;

4 — 0,21; 9— 0,06;

5 — 0,18; 10— 0,03

ПРИЛОЖЕНИЕ 2

(информационное)

ВЕЛИЧИНА ФУНКЦИОНАЛЬНОЙ ПОЖАРНОЙ НАГРУЗКИ В ЗДАНИЯХ И ПОМЕЩЕНИЯХ

ПРИЛОЖЕНИЕ 3

ПРИМЕРЫ ТЕХНИКО-ЭКОНОМИЧЕСКОГО

ОБОСНОВАНИЯ ПРОТИВОПОЖАРНЫХ МЕРОПРИЯТИЙ

Технико-экономическое обоснование противопожарных мероприятий может выполняться на стадии разработки проектной документации зданий и сооружений, для эксплуатируемых или реконструируемых строительных объектов. Приведенные примеры технико-экономического обоснования выполнялись для эксплуатируемых зданий с целью повышения их пожарной безопасности в соответствии с требованиями предстрахового обследования. В приведенных примерах наиболее полно учитывается комплекс характеристик объектов, определяющих опасность возникновения и развития пожара, а также эффективность мероприятий, изменение которых влияет на величину годовых потерь от пожара.

Выполнение технико-экономического обоснования включает изучение проектной документации и натурное обследование архитектурно-строительных элементов здания, его инженерных систем и технологического оборудования, ознакомление с организационно-профилактическими мероприятиями, выполняемыми на объекте. Получаемый перечень характеристик здания должен содержать такие сведения, которые дали бы возможность представить действительное состояние объекта по пожарной безопасности в частях: технологической, архитектурно-планировочной и конструктивной, электрической, сантехнической, пожаротушения и сигнализации, оценить опасность возникновения и развития пожара, условия тушения, размеры и характер возможных повреждений.

При проведении оценки уровня пожарной безопасности выполняется построение сценариев возможных пожаров и расчет вероятностного годового ущерба исходя из состояния объекта и с учетом дополнительных мероприятий пожарной безопасности.

ПРИМЕР 1

КРАТКАЯ ХАРАКТЕРИСТИКА ОБЪЕКТА

Административно-бытовой корпус представляет собой 4-этажное здание с подвалом размерами в плане 66,4 х 16,39 м , пристроенное к производственному корпусу. Стены здания—кирпичные, перекрытия—обетонированные металлические балки, по которым уложена бетонная плита, чердачное покрытие—деревянные стропила и деревянная обрешетка, обработанные огнезащитным составом, кровля — металлическая. Здание отвечает требованиям II степени огнестойкости.

Административно-бытовой корпус отделен от производственного противопожарной стеной 1-го типа, что отвечает требованиям п. 1.24 СНиП 2.09.04-87*. Площадь административнобытовой части: 1-го, 2-го, 3-го и 4-го этажей по проекту — по 750 м² .

Планировочное решение здания представляет собой набор административно-бытовых помещений, имеющих выходы в общий коридор, ведущий в лестничные клетки.

Здание имеет две рассредоточенные обычные лестничные клетки 1 -го типа, имеющие выходы наружу. Выходы из подвала предусмотрены через общие лестничные клетки. Из лестничной клетки имеется выход на чердак и кровлю.

Объемно-планировочные и конструктивные решения, принятые в проекте, отвечают требованиям СНиП 2.01.02-85* «Противопожарные нормы» и СНиП 2.09.04-87* «Административные и бытовые здания».

Для внутреннего пожаротушения в здании имеется противопожарный водопровод, обеспечивающий расход воды 2,5 л/с, что отвечает требованиям СНиП 2.04.01-85.

Наружное пожаротушение предусматривается от гидрантов городской водопроводной сети с расходом 20 л/с, что отвечает требованиям СНиП 2.04.02-84.

В соответствии с требованиями СНиП 2.09.04-87* "Административные и бытовые здания" пожароопасные помещения 1 -го, 2-го, 3-го и частично 4-го этажей и подвала оборудованы автоматической пожарной сигнализацией, предназначенной для обнаружения пожара с помощью пожарных извещателей и сообщения о месте его возникновения на приемно-контрольное устройство Рубин-3, размещенное в помещении диспетчерской на первом этаже. Осуществление связи с подразделениями пожарной охраны осуществляется с помощью телефонной сети от приемно-контрольного пункта, на котором предусмотрено круглосуточное дежурство.

НАТУРНОЕ ОБСЛЕДОВАНИЕ ОБЪЕКТА

Целью натурного обследования является получение данных об объекте, на основании которых устанавливаются:

• соответствие объемно-планировочных и конструктивных решений, инженерного оборудования, систем противопожарной защиты проектным решениям;

• отступления от проекта при выполнении строительных решений;

• величина функциональной пожарной опасности объекта;

• качество выполненных противопожарных мероприятий и состояние средств защиты;

• оценка уровня защищенности объекта с учетом величины прогнозируемого ущерба и

обеспечения безопасности людей.

Выполненное в соответствии с методикой натурное обследование позволило сделать следующие заключения по основным характеристикам пожарной опасности объекта.

1. Объемно-планировочные и конструктивные решения

В пространстве между административно-бытовым корпусом и производственным корпусом выполнена встройка, в которой размещены бытовые помещения, в результате чего площадь первого этажа здания увеличена до 1088 м² . Конструкции встройки выполнены с использованием металлических элементов. Встройка размещена таким образом, что помещения находятся за противопожарной стеной, отделяющий административно-бытовой корпус от производственного.

Внесены некоторые изменения в размещение ряда помещений первого этажа. Изменение конструктивных и планировочных решений не меняет степени огнестойкости здания и не является отступлением от требований действующих нормативных документов.

Внешний осмотр бетонных и кирпичных строительных конструкций позволяет сделать вывод об их износе . В некоторых местах отделка и облицовка стен не позволяет определить состояние основной конструкции.

Осмотр конструкций чердака показал, что стропила и обрешетка имеют огнезащитное покрытие, однако местами наблюдается его отслоение от древесины.

2. Система противопожарного водоснабжения

Надзор за исправным состоянием, эксплуатацию и мелкий ремонт осуществляет служба инженера по технике безопасности. Проверка внутренних пожарных кранов и наличие требуемого расхода воды на пожаротушение производится периодически. Внутренние пожарные краны размещены в специальных шкафах на лестничных площадках, имеют необходимый инвентарь и обеспечены свободным доступом.

Наружное пожаротушение предусматривается от пожарных гидрантов городского водопровода, к которым обеспечен свободный доступ и подъезд для пожарных автомобилей.

3. Первичные средства пожаротушения и автоматическая пожарная сигнализация

В соответствии с приказом директора ответственность за техническое состояние первичных и автоматических средств противопожарной защиты возложена на главного инженера комбината. Инструкции по эксплуатации этих систем находятся у главного инженера или в его службах.

Здание оснащено первичными средствами пожаротушения, которые размещены в местах, имеющих свободный доступ, есть указатели о местах их хранения. Пожарные щиты укомплектованы пожарным инвентарем не полностью.

Не обеспечены необходимыми углекислотными огнетушителями помещения ЭВМ и АТС.

Контроль за исправностью первичных средств пожаротушения выполняется в соответствии с инструкцией, прилагаемой заводом-изготовителем, однако в журнале не фиксируется.

Здание оборудовано автоматической пожарной сигнализацией, выполненной в соответствии с проектом. Проектом предусмотрена установка системы сигнализации во всех пожароопасных помещениях подвала, 1-го, 2-го, 3-го и части 4-го этажей. Часть пожароопасных помещений 4-го этажа системой автоматической сигнализации не оборудована.

Состояние системы автоматической сигнализации контролируется согласно инструкции по ее эксплуатации, выполняется осмотр извещателей и очистка их от пыли, проверяется система сигнализации на соответствие сигналов от объектов их обозначению на пульте. Журнал ремонта и периодических испытаний системы пожарной сигнализации не ведется.

Для обслуживания системы автоматической сигнализации имеется необходимый штат обслуживающего персонала, приемная станция не остается безнадзорной. Электропроводка системы автоматической пожарной сигнализации осуществляется по 1-й категории от двух независимых источников переменного тока напряжением 220 В.
