** - воздухопроницаемость закрытого клапана, кг/ч, G = 3,6(П D Р )^0,5 , где П - периметр притвора, м; D Р - разность давлений по обе стороны клапана, Па.

*** - по спецзаказам изготавливаются клапаны с размерами поперечного сечения 300 ´ 300, 400 ´ 400, 600 ´ 600; для размеров воздуховодов более 800 ´ 800 применяется кассетная сборка типовых клапанов.

Описание констукции клапана

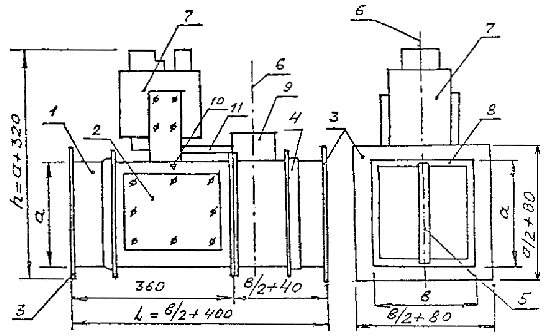

Клапан состоит из корпуса (1) со съемным люком (2) обслуживания внутренней полости клапана, теплоизолированной створки (5), изготовленных из тонколистовой стали, обечаек (4), обеспечивающих жесткость корпуса, фланцев (3) для стыковки с воздуховодами, электрического исполнительного механизма (7), выходной вал которого соединен рычажной системой (11) с осью вращения (6) заслонки, закрытой сверху металлическим кожухом (9). Внутри корпуса установлен легкоплавкий замок (10), связанный рычагом с приводом.

Герметичность (газонепроницаемость) клапана в закрытом положении обеспечивается за счет термостойкого уплотнителя, размещенного по периметру опорного контура (8) заслонки.

Открытие или закрытие клапана осуществляется подачей напряжения на электрический исполнительный механизм, поворот выходного вала которого на 1/4 оборота обеспечивает через рычажную систему (11) поворот заслонки и открытие или закрытие проходного сечения клапана.

При отказе электропривода автоматическое закрытие заслонки обеспечивается пружинами, которые освобождаются после расплавления легкоплавкого замка под действием высокотемпературных газов.

Приложение 4

Клапан дымоудаления КДМ-1 предназначен для применения в системах противодымной защиты зданий с целью обеспечения удаления продуктов горения из поэтажных коридоров и холлов.

Клапан устанавливается в проемах каналов дымоудаления, предусмотренных в ограждающих конструкциях зданий.

Основные технические характеристики*⁾

1. Площадь проходного сечения, м² , не менее .....……………………........ 0,25

2. Предел огнестойкости, ч, не менее ..........……………………....……...... 1

3. Сопротивление клапана газопроницанию в закрытом положении,

кг^-1 × м^-1 , не менее ..............……………………………………………........ 4.10⁴ *

4. Инерционность срабатывания клапана, с, не более .………………... ...... 2

5. Номинальное напряжение переменного тока частотой 50 Гц, В ..... ........ 220 и 24

6. Тип привода открытия - автоматический электрический

7. Тип привода закрытия - ручной

3. Установочные размеры:

длина, мм, не более .......…………….…........ 740

высота, мм, не более .....…………….…........ 504

ширина, мм, не менее ...…………….…........ 160

___________

*⁾ Воздухопроницаемость закрытого клапана, кг/ч, G = 18(П D Р )^0,5 , где П - периметр притвора, м; D Р - разность давлений по обе стороны клапана, Па.

Описание конструкции

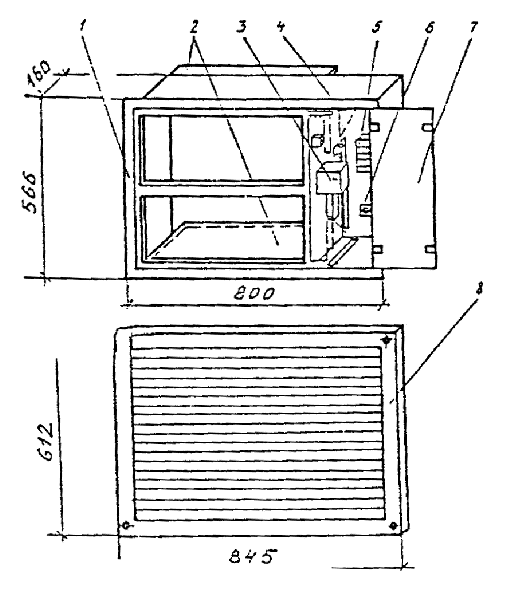

Клапан состоит из корпуса (1) и двух термоизолированных створок (2), изготовленных из оцинкованной тонколистовой стали или тонколистовой стали с защитным покрытием, приводного устройства с электромагнитом (3), конечных выключателей (4) для обеспечения контроля закрытого или открытого положения створок, блока зажимов (5), кнопочного выключателя (6), крышки (7) и декоративной решетки (8).

Открытие клапана осуществляется посредством приводного электромагнитного устройства, при срабатывании которого рычаги, закрепленные на осях створок, выходят из зацепления. Под воздействием пружин, закрепленных на осях створок, последние открываются.

Герметичность (дымогазонепроницаемость) клапана в закрытом положении обеспечивается за счет специального термостойкого уплотнителя, размещаемого по периметру створок.

Приложение. 5

Клапан КДМ-2 предназначен для открывания отверстия (проема) в канале (шахте) вытяжной или приточной систем аварийной противодымной вентиляции зданий и сооружений различного назначения.

Применение клапана осуществляется в соответствии с требованиями СНиП 2.04.05-91. Клапан не подлежит установке в помещениях категорий А и Б по пожаровзрывобезопасности.

Клапан сохраняет работоспособность при его установке в горизонтальной, вертикальной или наклонной плоскостях.

Основные технические характеристики

1. Площадь проходного сечения, м² , .................…………………………..... 0,33

2. Предел огнестойкости, мин, не менее ....………………………................ 60

3. Сопротивление клапана дымогазопроницанию в закрытом

положении, кг^-1 × м^-1 , не менее ....……………………………………....... ... 4 ´ 10⁴ *⁾

4. Инерционность срабатывания клапана, с, не более ...………………. ...... 2

5. Тип привода открывания клапана - автоматической от внешних

цепей пожарной сигнализации, дистанционный с пульта пожарной

сигнализации и от кнопки на клапане.

6. Тип привода закрытия клапана - ручной.

7. Номинальное напряжение переменного тока частотой 50 Гц, В:

для питания автоматического и дистанционного привода

открывания клапана .............................…………………………………........ 220

для питания цепей контроля положения створки клапана …………… ..…... 24

8. Масса клапана с декоративной решеткой, кг, не более …………… .….... 16

9. Срок службы клапана до списания, год, ....……………………................ 12

10. Срок гарантии клапана - 18 мес. с момента начала монтажа,

но не более 24 мес. со дня отгрузки клапана потребителю.

___________

* Воздухопроницаемость закрытого клапана, кг/ч, G = 27,9 ×D Р ^0,5 , где D Р - разность давлений по обе стороны клапана, Па.

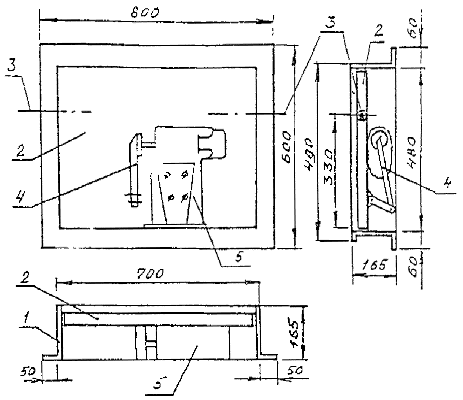

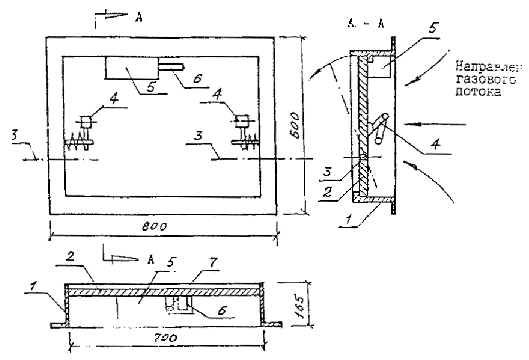

Рис. 1. Конструктивная схема клапана КДМ-2 (створка клапана закрыта).

Клапан состоит из корпуса (1), теплоизолированной створки (2), изготовленных из оцинкованной тонколистовой стали, приводного устройства электромагнитного типа (5), концевого выключателя для контроля закрытого или открытого положения створки, клеммной колодки, кнопочного включателя для автономной проверки работоспособности клапана, декоративной решетки, защищающей токоведущие и движущиеся части клапана от посторонних лиц. Герметичность (дымогазонепроницаемость) клапана в закрытом положении обеспечивается термостойким уплотнителем, размещенным по периметру опорного контура створки клапана.

Открытие клапана осуществляется подачей напряжения на электромагнитное устройство (5), при срабатывании которого скоба (6), закрепленная на створке, освобождается от замка привода (7), и под действием рычажной системы (4) с пружинами створка (2) поворачивается на осях (3), открывая проходное сечение клапана.

Приложение 6

Предназначен для управляемого открывания (или закрывания) отверстий (проемов) в каналах, шахтах и воздуховодах систем вытяжной и приточной противодымной вентиляции, а также систем общеобменной вентиляции и кондиционирования при их использовании для дымозащиты зданий и сооружений различного назначения. Обеспечивает возможность автоматического и дистанционного управления, а также автоматического контроля срабатывания и исправности вне зависимости от пространственной ориентации его установки при монтаже. По спецзаказам комплектуется приводами для обеспечения возможности применения во взрывоопасных зонах любого класса. Соответствует требованиям СНиП 2.04.05-91.

Основные технические характеристики

Предел огнестойкости, ч

не менее .......................………………………………........... 0,5

не более ...................………………………………............... 1,5

Сопротивление дымогазопроницанию в закрытом положении,

кг^-1 × м^-1 , не менее .....……………………………………………………………..... ...... 4.10*⁾

Инерционность срабатывания, с, не более (открытия или закрытия) ...................... 30

(в полном цикле открытия и закрытия) ........…………………………………........... 60

Номинальное напряжение питания электропривода, В …………………… ............. 220(50 Гц)

Площадь проходного сечения, м² , не менее ......... .................................................... 0,25

Срок службы до списания, лет ...................…………………………………..…....... 12

_____________

*⁾ Воздухопроницаемость закрытого клапана, кг/ч, G = 18(П D Р )^0,5 , где П - периметр притвора, м; D Р - разность давлений по обе стороны клапана, Па.

Клапан состоит из корпуса (1), теплоизолированной створки (2), изготовленных из оцинкованной тонколистовой стали, и электрического исполнительного механизма (5), выходной вал которого соединен рычажной системой (4) со створкой клапана. Герметичность (дымогазонепроницаемость) клапана в закрытом положении обеспечивается за счет термостойкого уплотнителя, размещенного по периметру опорного контура створки клапана. Электрический исполнительный механизм может иметь два типа выключателей: предельный выключатель - ПВ (внутри корпуса исполнительного механизма) - для осуществления электрического ограничения крайних положений выходного вала; блок переключателей - БП, выполненный в виде отдельного узла и предназначенный для осуществления обратной связи по положению выходного вала и сигнализации крайних положений выходного вала.

Открытие или закрытие клапана осуществляется подачей напряжения на электрический исполнительный механизм, поворот выходного вала которого на 1/4 оборота обеспечивает через рычажную систему (4) поворот створки на осях (3) и открытие или закрытие проходного сечения клапана.

Приложение 7

Одесский экспериментальный

ремонтно-механический завод

270071, Одесса, Промышленная, 31

тел. 32-68-74

Исполнение обычное

КЛАПАН ДЛЯ ПРОТИВОДЫМНОЙ ЗАЩИТЫ ЗДАНИЙ, ШТОРЧАТЫЙ, ТИПА КПДШ ДЛЯ СИСТЕМ ВЫТЯЖНОЙ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ ЖИЛЫХ, ОБЩЕСТВЕННЫХ, АДМИНИСТРАТИВНО-БЫТОВЫХ И ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

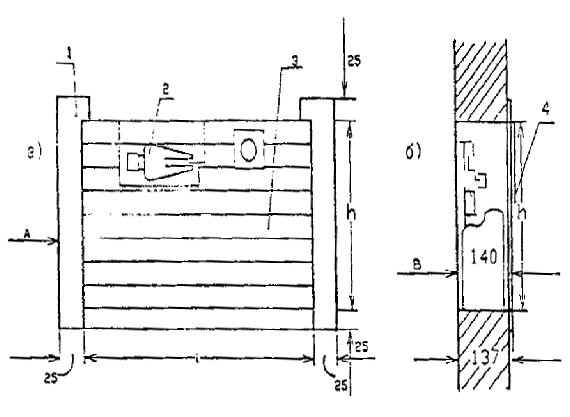

а) - фасад; б) - вид по стрелке А; 1 - корпус; 2 - пульт; 3 - шторки; 4 - крышка пульта

Тип привода для открытия клапана: электрический, автоматический; для закрытия; ручной.

Напряжение сети - 220 вольт; время срабатывания - 1 секунда.

Приложение 8

Москва, 2-й Иртышский проезд

тел. 462-43-68; 462-54-29

ДЫМОВОЙ КЛАПАН КДП-5 ЗАВОДА МОСПРОМЭЛЕКТРОКОНСТРУКЦИЯ

а)

б)

Проходное сечение клапана 0,2 м² .

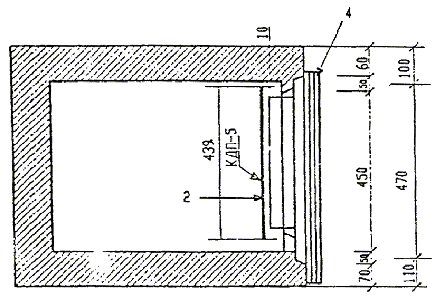

Установка клапана КДП-5 в шахте:

а - продольный разрез; б - план; 1 - электромагнитный привод; 2 - полотно; 3 - корпус;

4 - декоративная решетка.

Приложение 9
