2.6.7. При осмотре козырьков обращается внимание на техническое состояние стоек, консолей, подкосов, кронштейнов и подвесок, а также на кровлю козырька.

2.7. Обследование крыш.

2.7.1. Цель обследования крыш - установление типа и материала стен, определение системы распределения нагрузок, оценка состояния и возможности дальнейшей эксплуатации несущих конструкций.

2.7.2. При обследовании несущих конструкций крыш выполняются работы:

• Осмотры и обмеры конструкций с составлением планов;

• выявление типа несущих систем (висячие или наклонные стропила, фермы, прогоны и пр.);

• определение типа кровли, соответствия уклонов крыши материалу кровельного покрытия, состояния водостоков;

• оценка деформаций несущих элементов крыш.

2.7.3. При осмотре деревянных ферм и стропил обращают внимание на состояние древесины, наличие гидроизоляции между деревянными и каменными конструкциями.

2.7.4. Металлические конструкции осматриваются для выявления коррозии и ослаблений прогибов.

2.7.5. При осмотре железобетонных панелей обращается внимание на трещины, нарушения защитного слоя, неплотность между настилами покрытия, состояние утеплителя.

2.7.6. Кровля обследуется на предмет протечек, оценки состояния защитного слоя, сохранности гидроизоляционного ковра.

2.8. Обследование лестниц.

2.8.1.В зависимости от цели обследования зданий принимается состав работ по обследованию лестниц (таблица 2.16).

Таблица 2.16. Состав работ при обследовании лестниц

2.8.2. При обследовании лестниц устанавливаются:

• тип лестниц по материалу и особенностям конструкций;

• конструкция сопряжения элементов лестниц;

• состояние, прочность элементов лестниц;

• состояние и надежность крепления лестничных решеток;

• наличие и зона поражения гнилью и вредителями древесины при деревянных лестницах.

2.8.3. Прочностные характеристики и закладной металл определяются с помощью неразрушающих методов. Прогибы несущих элементов между устанавливаются с применением прогибомеров и нивелира (приложение 3).

Достигнутые прогибы сравниваются с допустимыми, приведенными в таблице 2.17.

Таблица 2.17. Максимально допустимые прогибы лестниц

2.8.4. При осмотре лестниц из сборных железобетонных элементов определяются:

• состояние заделки лестничных площадок в стены;

• состояние опор лестничных маршей и металлических деталей в местах сварки;

• наличие и зона распространения трещин и повреждений на лестничных площадках.

2.8.5. При осмотре каменных лестниц по металлическим косоурам устанавливается:

• состояние и прочность заделки в стене лестничных площадок;

• коррозия стальных связей;

• состояние кладки в местах заделки балок лестничных площадок.

2.8.6. При бескосоурных висячих каменных лестницах проверяются состояние и прочность заделки ступеней в кладке стен.

2.8.7. При осмотре деревянных лестниц по металлическим косоурам и деревянным тетивам устанавливаются:

• состояние и прочность заделки в стене балок лестничных площадок;

• надежность крепления тетив к балкам;

• состояние древесины тетивы, ступеней, балок с учетом возможного поражения древесины.

3. Технические средства испытания материалов и конструкций

Для получения объективной информации о качестве материала и состоянии основных несущих конструкций при обследовании зданий нашли применение технические средства инструментального контроля физических, механических и геометрических характеристик, приведенных в таб. 3.1.

Таблица 3.1. Средства неразрушающего контроля состояния конструкций

4. Охрана труда при обследовании зданий.

4.1. При проведении технических обследований зданий и сооружений должны соблюдаться требования СНиП III. 4-80.

4.2. Инструктаж, обучение безопасным приемам труда и обеспечение безопасности проведения обследования конструкций, колодцев, подземных коммуникаций, коллекторов, а также при выполнении шурфовальных работ и бурения скважин проводятся с соблюдением требований настоящего пособия, СНиП III. 4-80, ГОСТ 12 0.004-79.

4.3. Лицам, проводящим обследования крыш, колодцев, шурфов, земляных выемок глубиной более 2 м, котельных, лифтов, электрощитовых и пр. выдается наряд - допуск по форме приложения 4.

4.4. Инструктажи по технике безопасности труда работников, проводящих обследование, должны проводится одновременно с зачислением их в штат, а в дальнейшем проводится ежегодная проверка знаний работающими безопасных методов и приемов труда. Проверка знаний оформляется протоколами комиссии, утверждаемыми приказами по организации, работники которой выполняют обследование. При положительных результатах проверки знаний делаются соответствующие записи в журнале регистрации проверки знаний.

4.5. Знания руководителей групп, отделов, мастерских и главных специалистов Правил техники безопасности проверяется ежегодно комиссией под председательством главного инженера организации, проводящей обследование. Результаты проверки оформляются протоколами.

4.6. Организация работ по обследованию зданий должна обеспечивать их безопасность, все опасные зоны обозначаются знаками безопасности, предупредительными надписями и плакатами. Постоянно действующие опасные зоны должны быть ограждены защитными ограждениями, удовлетворяющими требованиям ГОСТ 23407-78.

4.7. Работники, выполняющие работы по обследованию зданий и сооружений, должны быть снабжены защитными касками, проверенными и испытанными предохранительными поясами, со страхующими канатами, а при работе на крыше - нескользящей обувью.

4.8. Если работы по обследованию отдельных частей здания создают опасность для других лиц, руководитель работ должен обеспечить невозможность попадания в эту зону посторонних.

4.9. Работы по обследованию аварийных зданий или аварийных частей здания могут производиться только после проведения соответствующих охранных мероприятий. Перечень охранных мероприятий, в этом случае, определяется комиссией в составе специалистов от организаций заказчика и обследователя.

4.10. Использование открытого пламени для освещения рабочего места при обследовании конструкций запрещается.

4.11. Подъемы на этажи и чердаки допускается только по внутренним лестницам или стремянкам с ограждениями. Работы со случайных средств подмащивания не допускаются.

4.12. Во время работы становиться на подземные и надземные трубопроводы, электрокабели, батареи отопления, вентиляционные короба, ходить по ним или опираться при подтягивании и спуске с одной высоты на другую запрещается.

4.13. Работы с приставных лестниц допускаются на высоте не более 1.3 м от земли или пола. Переносные лестницы должны иметь устройства, предотвращающие при работе возможность сдвига и опрокидывания. Нижние концы переносных лестниц должны иметь основание с острыми наконечниками, а при пользовании ими на асфальтовых, бетонных и других твердых скользких полах должны иметь башмаки из резины или другого нескользящего материала. При необходимости верхние концы лестницы должны быть оборудованы крюками.

4.14. Верхолазные работы при обследовании зданий и сооружений (на высоте более 5 м от поверхности земли, перекрытия или рабочего настила) могут производиться только специалистами-верхолазами, имеющими допуск к таким работам и обеспеченными предохранительными поясами.

4.15. Работа вблизи с действующими кабелями и электроустановками должны производится под наблюдением работника службы энергетика организации - владельца здания.

4.16. Закрытые помещения котельных, топочные пространства, газоходы и борова перед обследованием должны быть проветрены.

4.17. Работы с электрифицированными инструментами и приспособлениями проводятся в соответствии с ГОСТ 12.1.013-78 и Правилами техники безопасности при эксплуатации электроустановки потребителей Минэнерго СССР (глава 3).

4.19. Работы по обследованию лифтового хозяйства следует проводить с соблюдением требований Правил устройства и безопасной эксплуатации лифтов.

4.20. Состояние инструментов и приспособлений, используемых при обследовании зданий, должно проверятся перед каждым их употреблением; при несоответствии их качества нормативным требованиям они должны быть заменены.

4.21. При использовании электронных и радиометрических приборов необходимо исполнение специальных требований.

4.21.1. Установлены следующие предельно допустимые дозы облучения при работе и источниками гамма - и нейтронного излучения для обслуживающего персонала трех категорий - А, Б, В. Для работающих с излучателями малой энергии (категория А) установлена предельная доза облучения 0.1 р в неделю. Для работающих в помещениях, смежных с теми, где находятся источники излучения (категория Б) предельно допустимая доза в 10 раз меньше по сравнению с категорией А. Максимальная суммарная доза, полученная человеком к 40 годам работы с излучателями, не должна превышать 200 р (превышение приводит к лучевой болезни).

В связи с этим, при работе с радиоактивными изотопами необходимо, во-первых, все приборы обеспечить средствами биологической защиты, во-вторых, помещения, где находятся источники излучения, оборудовать в соответствии с нормативными требованиями и, в - третьих, выполнять правила охраны труда при работе с измерительной техникой.

4.21.2. Хранилище для источников излучения располагается в глухом изолированном помещении, ограждающие конструкции которого рассчитываются по суммарной активности излучаемых веществ. Стены хранилища рекомендуется покрывать баритовой штукатуркой по металлической сетке толщиной до 20 мм и окрашивать эмалевой или масляной краской. Пол следует покрывать изолирующим гладким материалом (линолеум, наливной бесшовный пол, плитный пол и пр.). Перед входом в хранилище должен быть тамбур, двери в обоих помещениях выполняются освинцованными раскатками, в тамбуре и хранилище устанавливается дозиметрическая аппаратура, фиксирующая уровень радиации. В хранилище предусматривается автономная принудительная приточно-вытяжная вентиляция. Коммуникации устраиваются закрытого типа. Мебель должна быть металлической с ровной моющейся поверхностью.

4.21.3. При работе с радиоактивной аппаратурой существуют следующие правила охраны труда:

• к работе допускаются лица старше 18 лет, прошедшие специальный медицинский осмотр;

• все, кто допущен к работе, проходят курс обучения и сдают зачет. Проверка знаний по технике проведения испытаний и охране труда должна производится не реже одного раза в 6 месяцев;

• медицинские осмотры проводятся периодически. Если кем-то получена доза выше допустимой, необходимо немедленно обратиться к медицинской службе.

• у каждого работника должна быть специальная карточка, куда заносятся сведения о ежедневной дозе облучения.

Индивидуальная карточка работающего с радиометрической аппаратурой.

• В помещениях, где ведутся работы с радиоактивными веществами, производится ежедневная мокрая уборка, а полная уборка (мытье потолка, стен, окон, дверей и полов) - один раз в месяц.

• Все работники обеспечиваются спецодеждой, которую необходимо хранить в специальных шкафах и стирать не реже 1 раза в неделю;

• Курение и еда в помещениях с радиоактивными изотопами запрещаются;

• Во всех помещениях, близко расположенных к тем, где хранятся излучатели или ведутся работы по испытанию материалов не реже одного раза в месяц определяется уровень радиации. Данные записываются в журнал.

• Работники, имеющие контакт с радиометрической аппаратурой, обладают правом на установленные льготы.

4.21.4. Электронные приборы, применяемые при акустических радиометрических и магнитных испытаниях, имеют высокое напряжение. Поэтому, чтобы избежать несчастных случаев или травм, для работы в стационарных условиях должны быть подготовлены специальные, изолированные от других помещения (с токонепроводящими полами), не допускающие образования конденсата и высокой температуры. Подводка энергии к приборам должна иметь специальное защитное покрытие, а на распределительных щитах должны быть наименованы присоединения и указана величина номинального тока. Электронная аппаратура заземляется и устанавливается на жестких конструкциях (щитках, панелях, стойках), не подвергающихся вибрациям.

4.21.5. При работе с переносными электронными приборами в период испытания конструкций на объектах необходимо выполнять следующие требования техники безопасности:

• к работе с приборами допускаются лица, которые прошли курс обучения безопасным методам выполнения работ, сдали экзамен специальной комиссии и получили удостоверение по установленной форме;

• перед выездом проверяется исправность аппаратуры;

• при установке на место приборы заземляются;

• подключение приборов к сети производится при выключенном рубильнике;

• силовые кабели не должны иметь повреждений и должны быть надежно изолированы;

• не допускается попадание кабеля, проводов и приборов в воду; нельзя разбирать и ремонтировать приборы на рабочем месте;

• при удлинении кабеля и проводов сопряжения тщательно изолируются;

• сведения о неисправности приборов записываются в эксплуатационный журнал.

4.21.6. Проверка знаний правил техники безопасности и технической эксплуатации электронной аппаратуры производится при поступлении на работу, при перемещениях по работе, в случае нарушения правил и, кроме того, периодически не реже одного раза в год.

5. ПРИЛОЖЕНИЯ

Приложение 1

Методика лабораторного определения сопротивления грунтов срезу.

Сопротивлением срезу песчаных и глинистых грунтов является наименьшее касательное напряжение, при котором образец грунта срезается по заранее намеченной плоскости при нормальном напряжении.

Сопротивление срезу определяются для образцов с ненарушенной структурой. Для определения сопротивления срезу применяют образцы грунта:

• в форме прямого цилиндра диаметра не менее 70 мм, высотой не более 1/2 и не менее 1/3 диаметра;

• в форме прямоугольного параллелепипеда с меньшей стороной не менее 70 мм и отношением меньшей стороны к большей не менее 1:1,5.

Высота образца, при этом, не менее 1/3 и не более 1/2 меньшей стороны параллелепипеда.

По числу заданных испытаний подготавливается несколько образцов. Объемный вес образца определяется методом режущего кольца:

• выравнивают ножом поверхность керна и ставят на него острым краем режущее кольцо, предварительно измерив объем и вес;

• надевают на кольцо насадку и, придерживая ее рукой, вырезают столбик грунта под кольцом несколько большего диаметра;

• насаживают кольцо на столбик грунта, слегка нажимая на насадку;

• сжимают насадку, срезают избыток грунта и накрывают грунт заранее взвешенным плоским стеклом;

• подрезают столбик грунта на 10 мм ниже уровня кольца;

• взвешивают приготовленный образец вместе со стеклом,

После этого образец переносится для определения влажности грунта:

из керна отбирают не менее двух проб в стеклянные или алюминиевые стаканчики и, высушивая образец, определяют вес воды.

Высчитывается объемный вес

(5.1)

где g вес грунта в кольце со стеклом, г;

g₁ вес кольца, г;

g₂ вес стекла, г;

V объем грунта, равный внутреннему объему кольца, см³ .

Значение пористости вычисляют по формуле

(5.2)

где g удельный вес грунта, г/см³ ;

W весовая влажность, %.

Степень влажности вычисляют по формуле

(5.2)

где g _b удельный вес воды (применяется равным 1 г/см³ ).

Коэффициент пористости определяется по формуле

После общих испытаний образец помещается в прибор МосжилНИИпроекта для определения сопротивления грунта срезу. По методике работы на приборе для определения устанавливают значение коэффициента внутреннего трения: tgj = f , который равен

(5.3)

где t₁ и t₂ сила сцепления в грунте (определяется по графику на приборе;)

s ₁ и s ₂ значения напряжений, определяемые по тарировочной кривой, построенной в процессе испытаний образца на приборе.

Приложение 2

Методика лабораторного определения модуля деформации грунтов

Модулем деформации грунта Е условно называют отношение удельной нагрузки Р, передаваемой штампом на грунт, к относительной деформации грунта:

где N = S/D

S осадка штампа, см;

D диаметр основания штампа, см.

Для испытания на сжимаемость используют образец грунта с ненарушенной структурой и естественной влажностью. Керн помещают в кольцо-обойму с крышкой и устанавливают под стальной пресс. После установки индикаторов записываются их показатели при погружении штампа ступенями 0.05; 0.1; 0.2; 0.3; 0.5 и далее по 0.5 кг/см² Для каждого значения Р определяются:

деформация образца S , см;

средняя деформация Sj , см;

относительная деформация образца

модуль деформации

Приложение 3

Методика применения инструментальных методов испытаний материалов и конструкций

1. Механические методы.

К этим методам относятся:

• ударный с применением испытательных молотков, дисков;

• метод вырыва - с изъятием закладного или заложенного в существующую конструкцию стержня с помощью устройства, выполняющего вырыв детали и замер усилия вырыва.

1. 1. Ударный метод.

Определяется прочность бетона, раствора, естественного камня по тарировочному графику по среднеарифметическому значению отпечатков, образованных при ударе испытательным устройством по поверхности испытываемого материала. На поверхности испытываемого участка конструкции, освобожденного от облицовочного слоя, наносится серия (10-12) ударов с расстоянием между ними не менее 30 мм. Измеряются диаметры образованных лунок на поверхности конструкции, определяется их среднеарифметическое значение и по тарировочной кривой, приложенной к молотку Физделя, устанавливается прочность испытываемого материала (рис. 1).

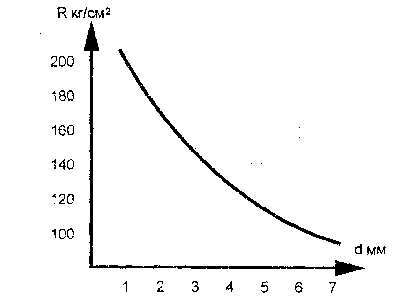

Рис.1 Тарировочная зависимость

размера отпечатка от прочности бетона

При использовании молотка Кашкарова (эталонный молоток НИИ Мосстроя) определяется среднеарифметическое значение отношения размеров отпечатков (лунок) на поверхностях конструкции и эталонного стержня, перемещаемого после каждого удара в отверстии ударной части молотка; прочность материала в этом случае определяется по тарировочной кривой - среднеарифметическое значение отношений размера отпечатка на эталоне к размеру отпечатка на поверхности конструкции (рис. 2).

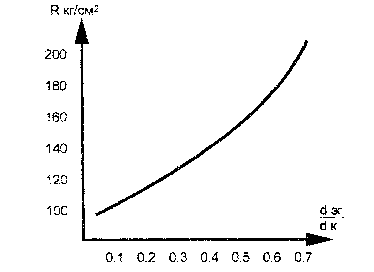

Рис. 2 Тарировочная зависимость отношения размера

отпечатка на эталоне к размеру отпечатка на

поверхности конструкции от прочности бетона

1. 2. Метод вырыва.

Метод вырыва основан на гипотезе о связи между прочностью материала и силами сцепления в нем. Сущность метода испытания материала в конструкциях на совместный обрыв и скалывание заключается в оценке прочностных свойств по величине усилия, необходимого при вырывании закрепленного в конструкции разжимного корпуса и специального стержня. Стержень заделывается в конструкцию путем зачеканки или при их устройстве. Косвенным показателем прочности служит величина вырывного усилия (рис. 3).

Для испытания твердого материала на отрыв и скалывание применяется прибор ГПНВ-5. С его помощью вырывают заделанные в конструкцию разъемные конусы или стержни.

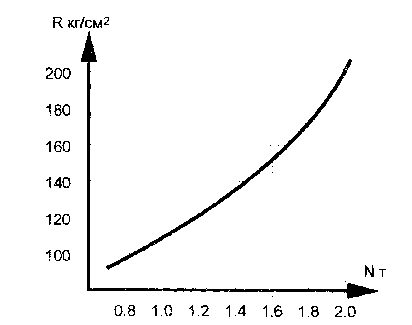

Рис.3. Тарировочная зависимость усилия вырыва

от прочности бетона

Величина вырывного усилия определяется по шкале манометра. Переход от косвенных показателей прочности к значению действительной прочности материала в конструкции производится по тарировочным кривым. Прибор ГПНВ-5 может быть применен при проведении комплексных испытаний. Для этого используются выдвижные ножки прибора с шариковыми опорами; в результате применения прибора в таком виде получают второй косвенный показатель прочности - диаметр отпечатка. Прибор ГПНВ-5 разработан и изготовляется Донецким ПромстройНИИпроектом. Следует отметить, что если ударным способом можно определить прочность материала только на поверхности конструкции, то при вырыве закладной детали из конструкции определяется интегральное значение прочности материала на глубину разъемного конуса или стержня, что приближает результаты испытаний к реальным условиям.

1-шарнирное крепление стрелки

2-стрелка

3-шкала

Пластины изготавливаются из пластмассы с делениями и без них

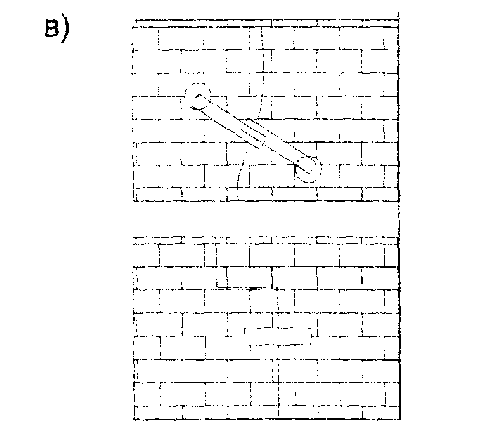

Рис. 3. Методика установки маяков

а) рычажных, б) алебастровых, в) пластинчатых

1.3. Компенсационный метод.

К механическим методам испытаний относится способ определения напряженного состояния материала массивных конструкций, предложенный В.И. Кравцовым и С.Я. Эйдельманом. Этот метод заключается в следующем. Ниже сечения, по которому определяется напряжение, фиксируется по паре точек, расстояние между которыми замеряется с точностью до 0, 01 мм. Затем над одной парой точек пробивается борозда на глубину 30±40 см, что приводит к разгрузке поверхностного слоя конструкции. В этом случае расстояние между точками этой пары увеличивается. После этого производится загружение материала конструкции при введении в борозду компенсатора, представляющего собой стальное жесткое кольцо, перекрытое с двух сторон гибкой или жесткой мембраной, до тех пор, пока расстояние между точками становится равным первоначальному. При этом давление, создаваемое компенсатором, принимается равным напряжению конструкции в этом сечении.

1.4. Метод контроля трещин в конструкциях.

1.4.1. Контроль над трещинами осуществляется с помощью маяков - цементных и алебастровых, рычажных и пластинчатых. Маяки ставятся на очищенную поверхность конструкции перпендикулярно трещине: цементные и алебастровые - не менее двух на трещину и на каждый метр по одному маяку, остальные - на каждые 3 метра по одному маяку, но не менее одного маяка на трещину.
